1. PP-PicoDet¶
1.1. PicoDet介绍¶
PaddleDetection 中提出了全新的轻量级系列模型PP-PicoDet，在移动端具有卓越的性能。
PP-PicoDet详细的技术细节请参考 arXiv技术报告 。
接下来我们将在鲁班猫RK系列板卡上部署 PicoDet-S 模型。
1.2. 环境搭建¶
1、在个人PC上安装Paddle等相关环境
# 使用conda创建一个名为picodet的环境，并指定python版本
conda create -n picodet python=3.11
# 进入环境
conda activate picodet
然后安装相关工具：
# paddle
python -m pip install paddlepaddle==3.2.0 -i https://www.paddlepaddle.org.cn/packages/stable/cpu/
paddlepaddle安装详细参考下 这里 。
2、安装rknn-Toolkit2
使用paddlepaddle训练保存的Paddle模型，在板卡上部署rknn模型，目前需要先转换成onnx，然后转成rknn模型。模型转换使用rknn-Toolkit2工具， 该工具安装参考下前面章节 RKNN Toolkit2
1.3. 模型转换¶
PP-PicoDet是轻量级实时移动端目标检测模型，该模型的介绍参考下 这里 。 教程测试picodet_s尺寸的模型，输入图像是416*416。
1、转换成onnx模型
rknn-Toolkit2暂时不支持Paddle模型直接导出为RKNN模型,需要使用Paddle2ONNX转成onnx模型，然后导出rknn模型。 在PC ubunut系统中：
# 启用虚拟环境
# 这里测试直接下载Paddle静态图模型并解压
wget https://paddledet.bj.bcebos.com/deploy/Inference/picodet_s_416_coco_lcnet.tar
tar xvf picodet_s_416_coco_lcnet.tar
# 静态图模型转换onnx模型，
cd tools/rknpu2/picodet_s_416_coco_lcnet/
paddle2onnx --model_dir picodet_s_416_coco_lcnet \
--model_filename model.pdmodel \
--params_filename model.pdiparams \
--save_file picodet_s_416_coco_lcnet/picodet_s_416_coco_lcnet.onnx \
--enable_dev_version True
# 固定shape
python -m paddle2onnx.optimize --input_model picodet_s_416_coco_lcnet/picodet_s_416_coco_lcnet.onnx \
--output_model picodet_s_416_coco_lcnet/picodet_s_416_coco_lcnet.onnx \
--input_shape_dict "{'image':[1,3,416,416]}"
# 最后模型保存在当前目录下picodet_s_416_coco_lcnet/picodet_s_416_coco_lcnet.onnx
2、导出RKNN模型
切换到获取的FastDeploy源码tools/rknpu2/目录下（或者从配套程序获取模型转换程序），并复制picodet_s_416_coco_lcnet到该目录下。

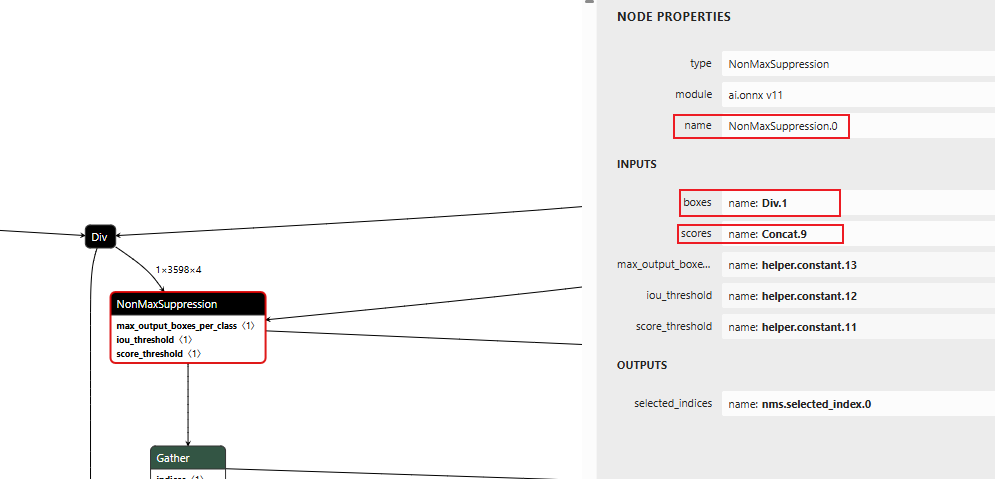

然后使用 Netron 可视化前面导出的onnx模型:
找到NonMaxSuppression节点，确认输出节点名称，然后修改程序下面export_rknn.py中输出节点的名称（环境不同，转换模型的输出节点名称可能有所不同）。
export_rknn.py¶
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 | # 省略...................
if __name__ == '__main__':
model_path, platform, do_quant, output_path = parse_arg()
# Create RKNN object
rknn = RKNN(verbose=False)
print('--> Config model')
rknn.config(target_platform=platform, mean_values=[[123.675,116.28,103.53]], std_values=[[58.395,57.12,57.375]])
print('done')
# Load model
print('--> Loading model')
ret = rknn.load_onnx(
model=model_path,
inputs=["image", "scale_factor"],
outputs = ["Div.1", "Concat.9"],
input_size_list=[[1, 3, 416, 416], [1,2]],
)
if ret != 0:
print('Load model failed!')
exit(ret)
print('done')
# Build model
print('--> Building model')
ret = rknn.build(do_quantization=do_quant)
if ret != 0:
print('Build model failed!')
exit(ret)
print('done')
# Export rknn model
print('--> Export rknn model')
ret = rknn.export_rknn(output_path)
if ret != 0:
print('Export rknn model failed!')
exit(ret)
print('done')
# Release
rknn.release()
|
模型转换的环境中需要安装rknn-Toolkit2(参考下前面 章节 )， 执行命令导出rknn模型：
# 参数
Usage: python3 export_rknn.py onnx_model_path [platform] [dtype(optional)] [output_rknn_path(optional)]
platform choose from [rk3566, rk3568, rk3576, rk3588]
dtype choose from [fp] for [rk3566, rk3568, rk3576, rk3588]
# 测试设置platform参数：如果是lubancat-3设置rk3576，lubancat-4/5设置 rk3588，lubancat-2设置rk3568，lubancat-0设置rk3566
# 教程测试lubancat-4，设置rk3588
(toolkit2_2.3.2) llh@llh:/xxx$ python export_rknn.py ./picodet_s_416_coco_lcnet/picodet_s_416_coco_lcnet.onnx rk3588 fp ./picodet_3588.rknn
I rknn-toolkit2 version: 2.3.2
--> Config model
done
--> Loading model
W load_onnx: If you don't need to crop the model, don't set 'inputs'/'input_size_list'/'outputs'!
I Loading : 100%|█████████████████████████████████████████████| 490/490 [00:00<00:00, 374423.20it/s]
done
--> Building model
I OpFusing 0: 100%|██████████████████████████████████████████████| 100/100 [00:00<00:00, 589.89it/s]
I OpFusing 1 : 100%|█████████████████████████████████████████████| 100/100 [00:00<00:00, 327.13it/s]
I OpFusing 0 : 100%|█████████████████████████████████████████████| 100/100 [00:00<00:00, 212.46it/s]
I OpFusing 1 : 100%|█████████████████████████████████████████████| 100/100 [00:00<00:00, 202.78it/s]
I OpFusing 2 : 100%|█████████████████████████████████████████████| 100/100 [00:00<00:00, 192.71it/s]
I OpFusing 0 : 100%|█████████████████████████████████████████████| 100/100 [00:00<00:00, 182.16it/s]
I OpFusing 1 : 100%|█████████████████████████████████████████████| 100/100 [00:00<00:00, 175.25it/s]
I OpFusing 2 : 100%|█████████████████████████████████████████████| 100/100 [00:00<00:00, 129.93it/s]
# 省略........
I rknn building done.
done
--> Export rknn model
done

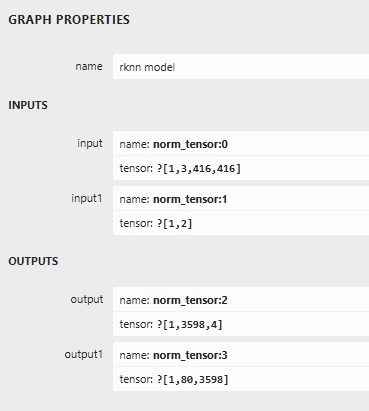

将会在当前目录下生成picodet_3588.rknn模型文件，然后使用 Netron 查看模型的输入输出：
1.4. 使用C/C++程序部署模型¶
在板卡上拉取例程，并将前面转换的rknn模型传输到板卡，然后放到例程的model目录下。
# 安装相关库等等
sudo apt install gcc cmake g++ libsndfile1-dev git
# 获取程序，例程可能没有及时更新
git clone https://gitee.com/LubanCat/lubancat_ai_manual_code.git
cd lubancat_ai_manual_code/example/picodet/cpp
# 然后复制前面转换获取的rknn模型到model目录下
# 直接编译例程,如果是鲁班猫3设置-t rk3576，鲁班猫4和5设置-t rk3588，教程测试鲁班猫4
# -r参数设置是否使用librga进行图像处理，默认不加表示使用librga
cat@lubancat:~/lubancat_ai_manual_code/example/picodet/cpp$ ./build-linux.sh -t rk3588
./build-linux.sh -t rk3588
===================================
TARGET_SOC=rk3588
INSTALL_DIR=/home/cat/lubancat_ai_manual_code/example/picodet/cpp/install/rk3588_linux
BUILD_DIR=/home/cat/lubancat_ai_manual_code/example/picodet/cpp/build/build_rk3588_linux
DISABLE_RGA=OFF
CC=aarch64-linux-gnu-gcc
CXX=aarch64-linux-gnu-g++
===================================
-- The C compiler identification is GNU 13.3.0
-- The CXX compiler identification is GNU 13.3.0
-- Detecting C compiler ABI info
-- Detecting C compiler ABI info - done
-- Check for working C compiler: /usr/bin/aarch64-linux-gnu-gcc - skipped
-- Detecting C compile features
-- Detecting C compile features - done
# 省略.............
[ 66%] Linking C static library libimageutils.a
[ 66%] Built target imageutils
[ 75%] Building CXX object CMakeFiles/picodet_demo.dir/postprocess.cc.o
[ 83%] Building CXX object CMakeFiles/picodet_demo.dir/picodet_demo.cc.o
# 省略.............
[ 33%] Built target fileutils
[ 50%] Built target imagedrawing
[ 83%] Built target picodet_demo
[100%] Built target audioutils
Install the project...
-- Install configuration: ""
# 省略.............
-- Installing: /home/cat/lubancat_ai_manual_code/example/picodet/cpp/install/rk3588_linux/./model/coco_80_labels_list.txt
-- Installing: /home/cat/lubancat_ai_manual_code/example/picodet/cpp/install/rk3588_linux/lib/librknnrt.so
-- Installing: /home/cat/lubancat_ai_manual_code/example/picodet/cpp/install/rk3588_linux/lib/librga.so
生成了推理可执行程序picodet_demo ，获取测试图片，然后推理测试。
# 复制推理参数文件、模型文件和推理可执行程序，存放到一个目录下
cat@lubancat:~/xxx/install/rk3588_linux$ ls
lib model picodet_demo
# 从网络获取测试图片，或者使用默认model目录下的测试图像
cat@lubancat:~/xxx/test$ wget https://gitee.com/paddlepaddle/PaddleDetection/raw/release/2.4/demo/000000014439.jpg
# 执行程序
# ./picodet_demo <model_path> <image_path>
cat@lubancat:/xxx/install/rk3588_linux$ ./picodet_demo ./model/picodet_rk3588.rknn 000000014439.jpg
load lable ./model/coco_80_labels_list.txt
model input num: 2, output num: 2
input tensors:
index=0, name=image, n_dims=4, dims=[1, 416, 416, 3], n_elems=519168, size=1038336, fmt=NHWC, type=FP16,
qnt_type=AFFINE, zp=0, scale=1.000000, ,size_with_stride=1038336, w_stride=416
index=1, name=scale_factor, n_dims=2, dims=[1, 2, 0, 0], n_elems=2, size=4, fmt=UNDEFINED, type=FP16,
qnt_type=AFFINE, zp=0, scale=1.000000, ,size_with_stride=4, w_stride=0
output tensors:
index=0, name=Div.1, n_dims=3, dims=[1, 3598, 4, 0], n_elems=14392, size=28784, fmt=UNDEFINED, type=FP16,
qnt_type=AFFINE, zp=0, scale=1.000000, ,size_with_stride=28784, w_stride=0
index=1, name=Concat.9, n_dims=3, dims=[1, 80, 3598, 0], n_elems=287840, size=575680, fmt=UNDEFINED,
type=FP16, qnt_type=AFFINE, zp=0, scale=1.000000, ,size_with_stride=575680, w_stride=0
model is NHWC input fmt
model input height=416, width=416, channel=3
origin size=640x404 crop size=640x400
input image: 640 x 404, subsampling: 4:4:4, colorspace: YCbCr, orientation: 1
rga_api version 1.10.1_[0]
-- inference_picodet_model use: 65.624001 ms
person @ (159 84 201 167) 0.819
person @ (413 90 510 283) 0.806
person @ (264 81 299 170) 0.787
person @ (105 47 127 94) 0.754
person @ (584 116 613 179) 0.691
person @ (327 41 344 81) 0.625
person @ (378 43 395 84) 0.583
person @ (510 116 598 277) 0.541
kite @ (163 88 598 345) 0.584
write_image path: out.png width=640 height=404 channel=3 data=0xaaaadc0c5dc0

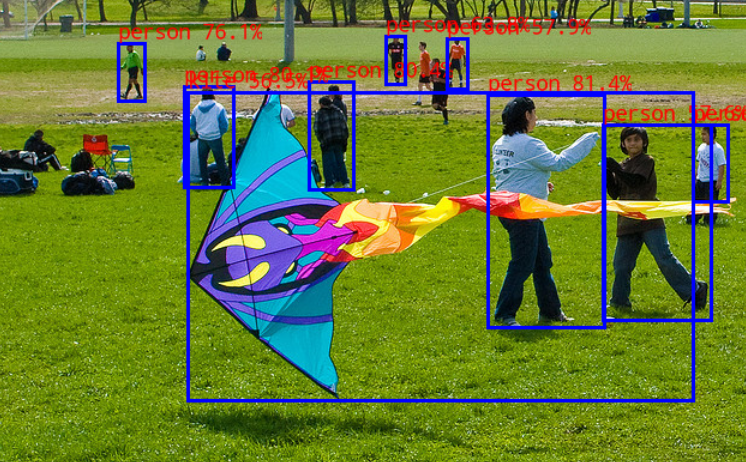

简单测试结果显示：
1.5. python程序部署模型¶
使用 RKNN Toolkit Lite2 提供的python接口，在板端部署RKNN模型， RKNN Toolkit Lite2的安装请参考前面教程。
获取测试程序，在前面获取的程序的python目录下：
# 1、安装python-opencv和Toolkit Lite2等
# 2、获取程序，例程可能没有及时更新
git clone https://gitee.com/LubanCat/lubancat_ai_manual_code.git
cd lubancat_ai_manual_code/example/picodet/python
# 3、将前面转换的rknn模型传输到板卡的model文件夹
运行部署程序picodet.py。
# 查看参数
cat@lubancat:~/lubancat_ai_manual_code/example/picodet/python$ python picodet.py -h
usage: picodet.py [-h] --model_path MODEL_PATH [--target TARGET] [--img_path IMG_PATH]
options:
-h, --help show this help message and exit
--model_path MODEL_PATH model path, could be .pt or .rknn file
--target TARGET target RKNPU platform
--img_path IMG_PATH img path
# --model_path 设置模型路径，--img_path设置检测图像路径，--target设置平台，教程测试lubancat-4是rk3588，默认是rk3588
cat@lubancat:~/lubancat_ai_manual_code/example/picodet/python$ python picodet.py --model_path ../model/picodet_s_416_coco_lcnet_rk3588.rknn \
--img_path ../model/000000014439.jpg
I RKNN: [14:31:22.215] RKNN Runtime Information, librknnrt version: 2.3.2 (429f97ae6b@2025-04-09T09:09:27)
I RKNN: [14:31:22.215] RKNN Driver Information, version: 0.9.8
I RKNN: [14:31:22.216] RKNN Model Information, version: 6, toolkit version: 2.3.2(compiler version: 2.3.2 (e045de294f@2025-04-07T19:48:25)),
target: RKNPU v2, target platform: rk3588, framework name: ONNX, framework layout: NCHW, model inference type: static_shape
W RKNN: [14:31:22.244] query RKNN_QUERY_INPUT_DYNAMIC_RANGE error, rknn model is static shape type, please export rknn with dynamic_shapes
W Query dynamic range failed. Ret code: RKNN_ERR_MODEL_INVALID. (If it is a static shape RKNN model, please ignore the above warning message.)
model predict: 67.83390045166016 ms
person @ (413 89 509 282) 0.822
person @ (160 82 202 166) 0.806
person @ (264 79 301 167) 0.791
person @ (105 46 126 93) 0.767
person @ (584 114 613 178) 0.733
person @ (328 40 344 80) 0.646
person @ (379 42 395 83) 0.580
person @ (509 114 599 278) 0.548
kite @ (163 87 598 344) 0.586
result saved to result.jpg
检测的结果图像保存为当前目录下的result.jpg文件。
以上就是在鲁班猫RK系列板卡上简单部署PicoDet-S模型，详细程序请查看教程 配套例程 ，可自行去优化。
