模块支持列表¶
屏幕¶
mipi屏幕¶
LubanCat-RK356x系列板卡支持野火自家提供的mipi屏以及树莓派5寸屏（需要转接板）
屏幕名称：野火mipi屏
屏幕类型：LCD
分辨率：1080x1920
色彩：RGB888
接口：四通道mipi-dsi
购买链接： (野火)5.5寸电容屏1920X1080 MIPI接口5点触控 颜色深度24位 RGB888
屏幕名称：树莓派5寸屏（需要转接板）
屏幕类型：LCD
分辨率：800x480
色彩：RGB888
接口：四通道mipi-dsi
购买链接(仅供参考)： (淘宝)树莓派屏幕购买链接
lvds屏幕¶
RK3566 LubanCat-1H 板卡支持野火自家提供的lvds屏幕
屏幕名称：野火lvds屏
屏幕类型：LCD
分辨率：1280x800
色彩：RGB888
接口：单路 8bit LVDS
购买链接(仅供参考)： (淘宝)LVDS屏幕购买链接
edp屏幕¶
RK3566 LubanCat-1H 板卡支持野火自家提供的edp屏幕
屏幕名称：野火edp屏
屏幕类型：LCD
分辨率：1280x800
色彩：RGB888
购买链接(仅供参考)： (淘宝)EDP屏幕购买链接
摄像头¶
mipi摄像头¶
LubanCat-RK356x系列板卡仅支持mipi摄像头。
目前支持的有:
野火mipi-ov5648
野火mipi-ov8858
树莓派OV5647摄像头（需要搭载转接板）
购买链接(仅供参考)：
wifi¶
LubanCat-RK356x系列板卡支持 MINI PCI-E 接口及 USB接口 的无线网卡
网卡型号 |
接口 |
工作频率 |
理论最高速率 |
支持协议 |
AP模式 |
蓝牙 |
MT7601U |
USB |
2.4GHz |
150Mbps |
b/g/n |
不支持 |
无 |
RTL8811CU |
USB |
5/2.4GHz |
433Mbps |
b/g/n/ac |
支持 |
无 |
RTL8821CU |
USB |
5/2.4GHz |
433Mbps |
b/g/n/ac |
支持 |
BT4.2 |
BCM943225 |
PCIE |
2.4GHz |
300Mbps |
b/g/n |
不支持 |
BT3.0 |
RTL8822CE |
PCIE |
5/2.4GHz |
866Mbps |
b/g/n/ac |
支持 |
BT5.0 |
RTL8821CE |
PCIE |
5/2.4GHz |
433Mbps |
b/g/n/ac |
支持 |
BT4.2 |
RTL8821AE |
PCIE |
5/2.4GHz |
433Mbps |
b/g/n/ac |
AP模式速率低 |
BT4.2 |
RTL8723BE |
PCIE |
2.4GHz |
150Mbps |
b/g/n |
AP模式速率低 |
BT4.0 |
RTL8188CE |
PCIE |
2.4GHz |
150Mbps |
b/g/n |
支持 |
无 |
RTL8188EE |
PCIE |
2.4GHz |
150Mbps |
b/g/n |
支持 |
无 |
Intel5100 |
PCIE |
5/2.4GHz |
300Mbps |
a/g/n |
不支持 |
无 |
Intel5300 |
PCIE |
5/2.4GHz |
450Mbps |
a/g/n |
不支持 |
无 |
Intel6150 |
PCIE |
2.4GHz |
150Mbps |
a/g/n |
支持 |
无 |
Intel6200 |
PCIE |
5/2.4GHz |
300Mbps |
a/g/n |
不支持 |
无 |
Intel6300 |
PCIE |
5/2.4GHz |
450Mbps |
a/g/n |
不支持 |
无 |
Intel7265 |
PCIE |
5/2.4GHz |
866Mbps |
b/g/n/ac |
仅支持2.4GHz |
BT4.2 |
Intel8260 |
PCIE |
5/2.4GHz |
866Mbps |
b/g/n/ac |
仅支持2.4GHz |
BT4.2 |
MINI PCI-E¶
目前已经适配了的MINI PCI-E接口的无线网卡
购买链接(仅供参考)：
下面为iperf3实测性能
型号 |
2.4G连接 |
5G连接 |
2.4G热点 |
5G热点 |
|---|---|---|---|---|
rtl8822ce |
发98/收102 Mbps |
发384/收355 Mbps |
发108/收71.9 Mbps |
发101/收106 Mbps |
rtl8821ce |
发93.1/收81.5 Mbps |
发265/收210 Mbps |
发43/收46.3 Mbps |
发51.1/收50.3 Mbps |
rtl8821ae |
发69.9/收72.5 Mbps |
发241/收153 Mbps |
发0.613/收7.7 Mbps |
发4.6/收37.8 Mbps |
rtl8723be |
发86.5/收88.1 Mbps |
不支持 |
发7.52/0.7 Mbps |
不支持 |
rtl8188ce |
发44.6/收57.2 Mbps |
不支持 |
发20.8/18.6 Mbps |
不支持 |
rtl8188ee |
发84/收50 Mbps |
不支持 |
发26.1/21.3 Mbps |
不支持 |
intel5100 |
发20/收36.6 Mbps |
发32/收49.9 Mbps |
不支持 |
不支持 |
intel5300 |
发25.3/收27.8 Mbps |
发35.2/收52.3 Mbps |
不支持 |
不支持 |
intel6150 |
发40.4/收41.5 Mbps |
不支持 |
发7.34/收12.9 Mbps |
不支持 |
intel6200 |
发24.1/收40.2 Mbps |
发35.7/收62.9 Mbps |
不支持 |
不支持 |
intel6300 |
发24.1/收34.9 Mbps |
发35.9/收59 Mbps |
不支持 |
不支持 |
intel7265 |
发80/收78 Mbps |
发404/收308 Mbps |
发56.9/收69.8 Mbps |
不支持 |
intel8260 |
发73.2/收81.3 Mbps |
发410/收299 Mbps |
发61/收55.9 Mbps |
不支持 |

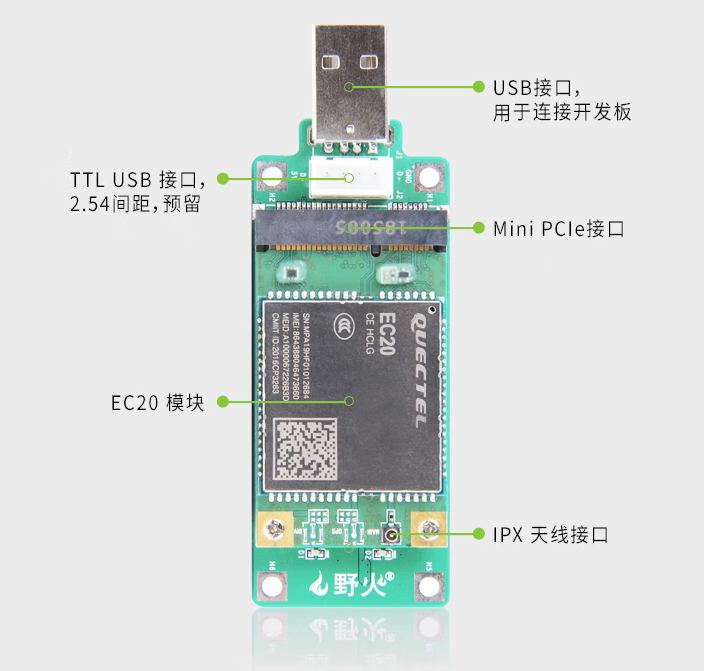

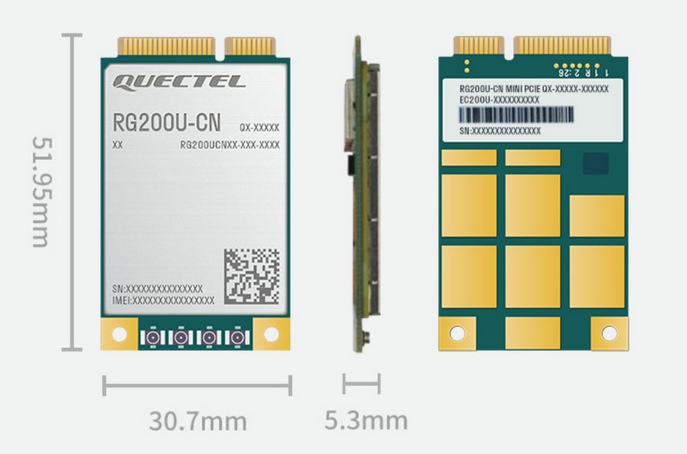

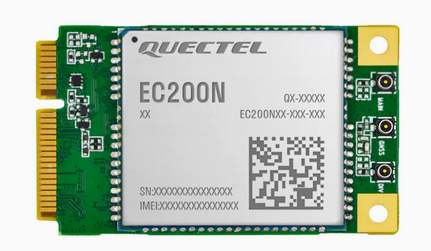

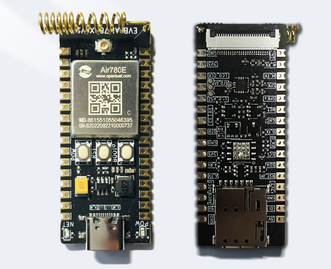

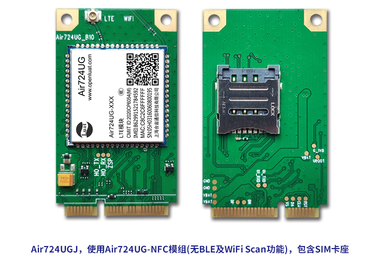

4g¶
SATA¶
LubanCat-RK356x系列板卡的部分型号支持安装SATA硬盘，共有两种类型
搭配转接板，仅支持2.5寸盘（可搭配SATA接口的机械硬盘或固态硬盘）
需要搭配SATA一分二的线，支持3.5寸和2.5寸SATA接口的硬盘
具体情况可前往 《SATA》
msata¶
目前鲁班猫板卡上带mini-pcie接口的板卡均支持msata硬盘
扩展板¶

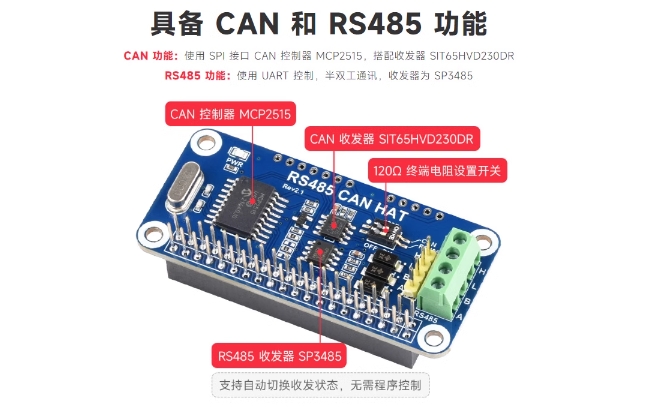

树莓派RS485/CAN扩展板¶
由于rk3566不支持CAN通信，使用该扩展板可通过spi扩展出一路CAN，支持板卡型号有鲁班猫0N、鲁班猫0w、鲁班猫1、鲁班猫1N。
购买链接： (微雪)树莓派4B/3B+/Zero W RS485 扩展板
使用方法： 树莓派RS485/CAN扩展板使用
官方资料： 扩展板官方资料

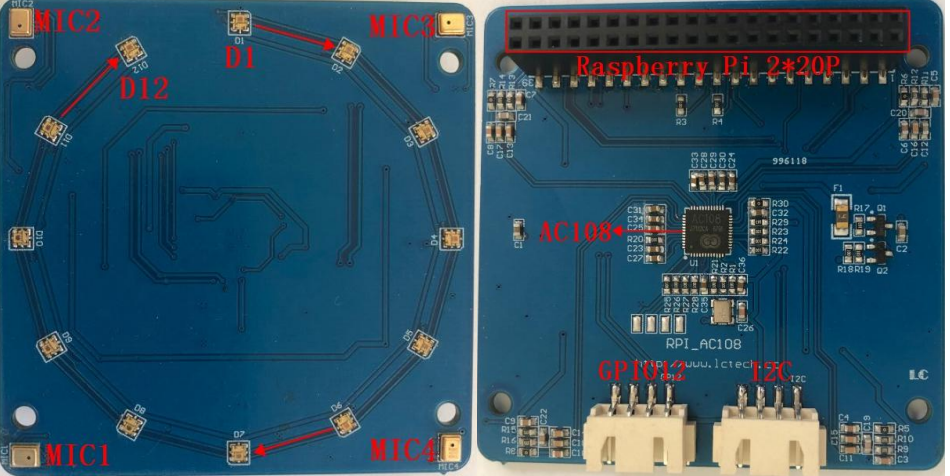

AC108音频模块扩展板¶
AC108是X-POWER公司音频芯片，该芯片低功耗，立体声编解码，支持高音质语音捕 获等等。基于AC108的音频扩展板，可以构建一个更强大、更灵活的语音产品， 例如亚马逊Alexa语音服务、谷歌助手、天猫精灵等智能音箱。
支持 LubanCat-1/2 板卡，驱动安装步骤，请参考下 seeed-voicecard/README_lubancat.md 。
相关购买链接： 淘宝链接 。

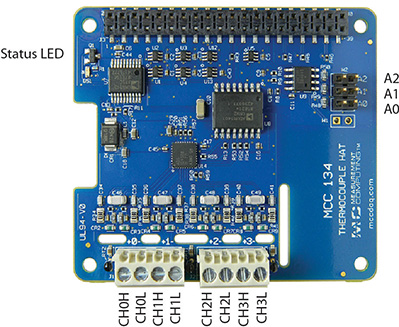

MCC134热电偶测量扩展板¶
MCC134具有24位分辨率并提供专业级精度,提供四个隔离式热电偶输入。 用户最多可以将四个差分热电偶(TC)连接到MCC134输入通道,TC型号可通过软件选择每个通道,TC值可以至少每秒更新一次。
支持 LubanCat-1/2 板卡，硬件上直接连接扩展板和板卡的40PIN，软件安装和使用请参考下 README_lubancat.md 。
相关资料： MCC134 热电偶测量 DAQ HAT 。
