26. SATA接口

本章配套视频介绍:

../../../_images/video.png

《38-SATA接口硬盘安装使用》

https://www.bilibili.com/video/BV18u411a7pm/

以下为搭载sata接口的LubanCat-RK3562/RK3566/RK3568系列板卡,均支持 SATA Revision 3.0

  • LubanCat-2系列板卡

SATA接口的接口类型为

26.1. LubanCat-2

12pin排线,需要搭配转接板连接5V供电的SATA接口硬盘

注意

我们的转接板仅支持2.5寸的sata接口的机械硬盘和固态硬盘,3.5寸的不支持

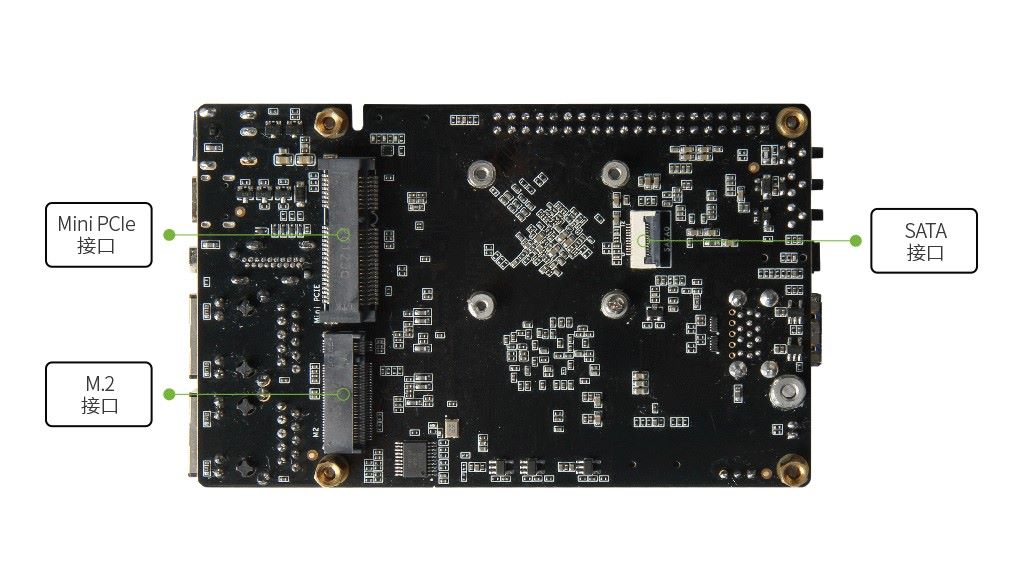

12pin排线的sata接口图片如下

未找到该图片

转接板图片如下

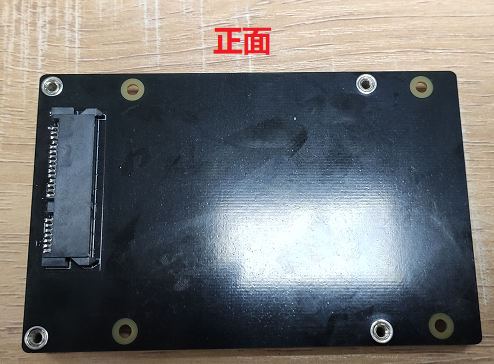

  • 未装硬盘正面

未找到该图片

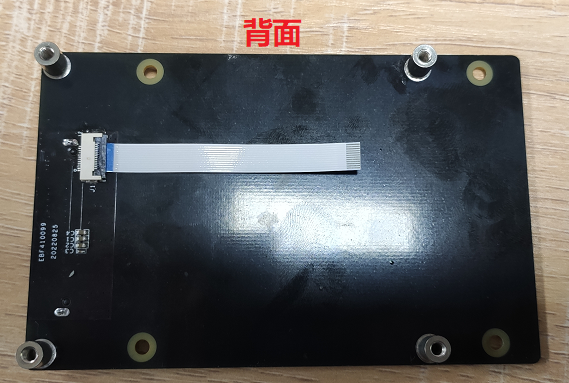

  • 未装硬盘背面

未找到该图片

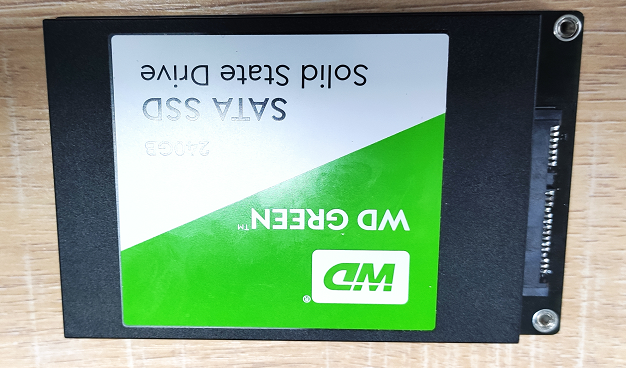

  • 装硬盘正面

未找到该图片

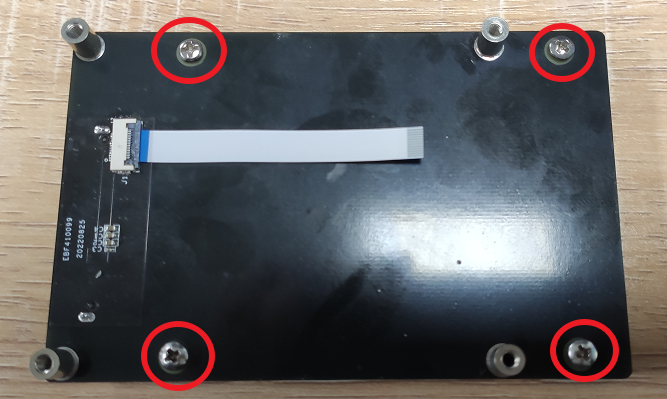

  • 装硬盘背面

未找到该图片

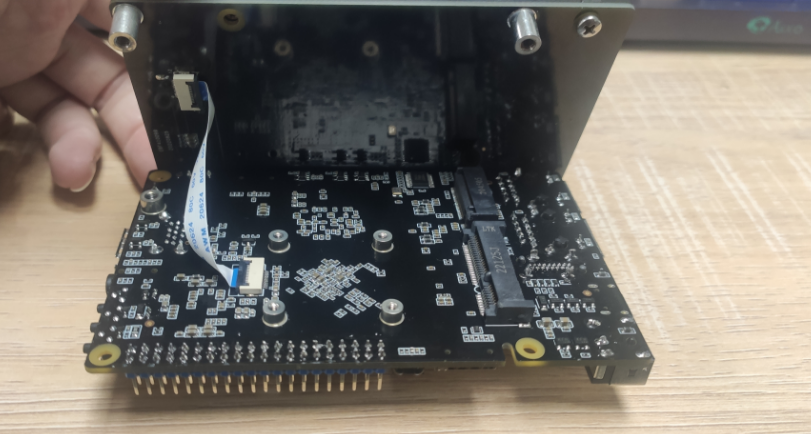

  • 与板卡的连接

未找到该图片

注意

sata接口不支持热插拔,请勿在上电的时候安装或者卸载硬盘,上电时安装和卸载可能会导致板卡短路,轻则板卡保护关机,重则损坏芯片的接口或者烧坏芯片。安装硬盘是需要注意安装四个螺丝用于固定硬盘

26.2. LubanCat-2N

SATA一分二接口,独立供电及独立数据信号线连接板卡, SATA接口的3.5寸及2.5寸机械硬盘及固态

购买链接(仅供参考): (淘宝)XH2.54小4PIN+SATA转接一体硬盘光驱数据线供电线

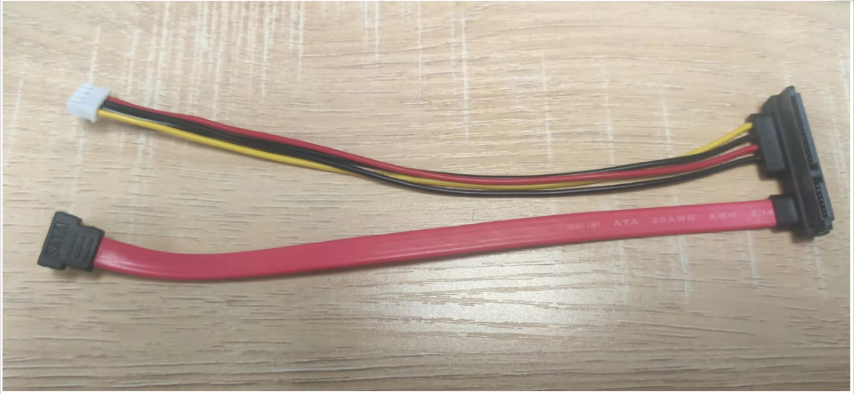

所需的线如下:

未找到该图片

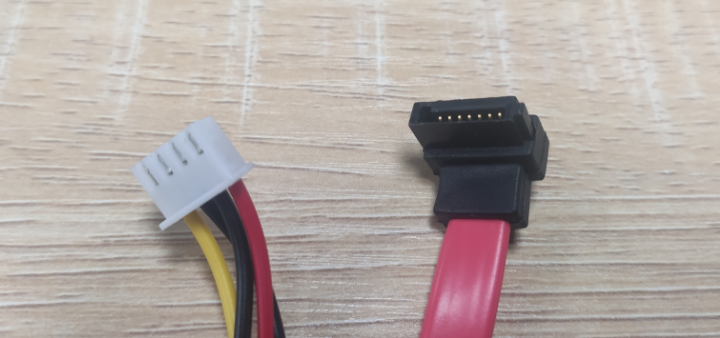

  • 接口详细图

未找到该图片

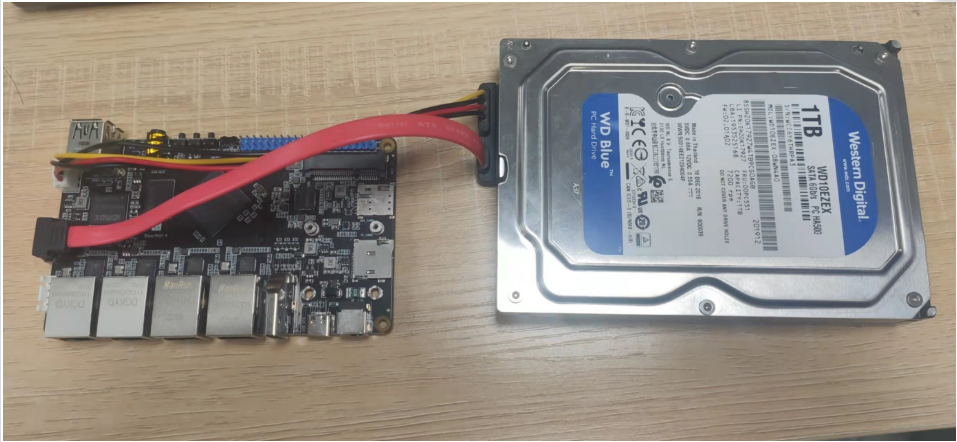

  • 与板卡相连

未找到该图片

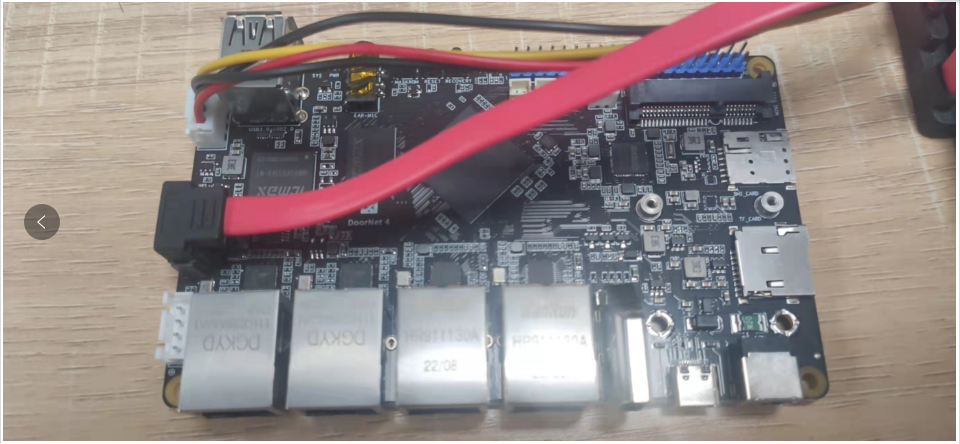

  • 板卡接口连接

未找到该图片

26.3. 实测性能

SATA接口性能测试

板卡

硬盘

写速度

读速度

LubanCat-2

西部数据 Green(240G)(固态)

162MB/s

281 MB/s

LubanCat-2

三星硬盘(240g)(固态)

137MB/s

272MB/s
