18. MINI PCI-E接口

本章配套视频介绍:

../../../_images/video.png

《34-Mini-PCIe接口的使用》

https://www.bilibili.com/video/BV1yu4y1o75Q/?spm_id_from=333.788

MINI PCI-E接口的pcie类型： PCIe Gen2 x 1 lane

可接长度规格： 全高或半高

以下为搭载MINI PCI-E接口的LubanCat系列板卡：

  • LubanCat-1

  • LubanCat-1H

  • LubanCat-1IO

  • LubanCat-2

  • LubanCat-2N

  • LubanCat-2H

  • LubanCat-2IO

LubanCat系列板卡的MINI PCI-E接口样式都几乎一致，这里以LubanCat-1为例，MINI PCI-E接口如下图。

未找到图片

注意

LubanCat系列板卡量产的MINI PCI-E接口的铜柱只贴在全高位置， 如有需要批量购买半高的板卡，可以联系野火定制。

18.1. MINI PCI-E的安装说明

危险

MINI PCI-E接口不支持热插拔，请勿在上电的时候安装或者卸载， 上电时安装和卸载可能会导致板卡短路， 轻则板卡保护关机，重则损坏芯片的接口或者烧坏芯片。

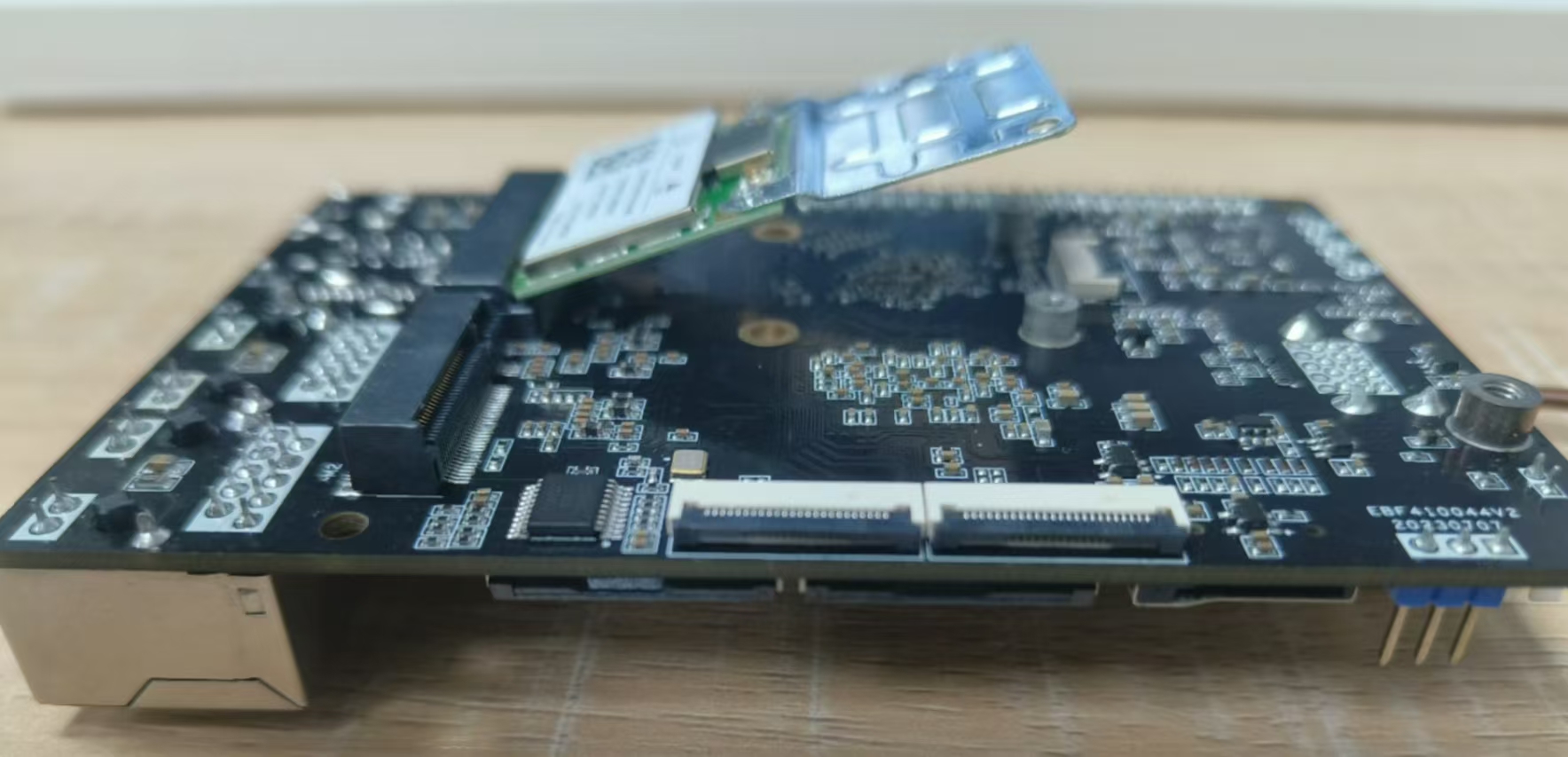

  • 安装MINI PCI-E接口的板卡要注意，板卡需要斜着插进去，如图所示。

未找到图片

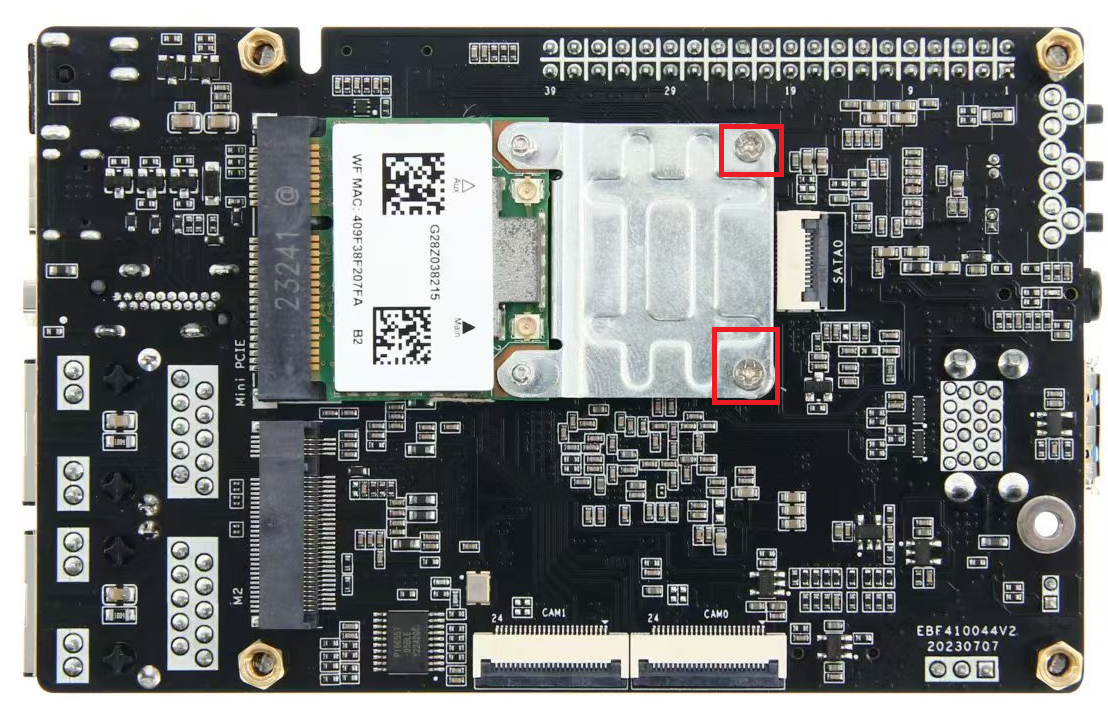

  • 然后按压到带有螺纹的铜柱，用螺丝刀把螺丝扭紧，固定网卡。

未找到图片

18.2. 搭配MINI PCI-E无线网卡使用

MINI PCI-E接口性能测试

测试板卡

测试对象

系统

发送速度

接收速度

LubanCat-2

RTL8822CE

openwrt

549Mbit/s

570Mbit/s

LubanCat-2

RTL8822CE

debian

414Mbit/s

425Mbit/s

LubanCat-1

RTL8822CE

debian

407Mbit/s

415Mbit/s

18.3. 搭配4G网卡使用

物理连接接口为MINI PCI-E，实际通讯接口为USB。

18.4. 复用成msata接口

鲁班猫的mini-pcie接口除了能作为mini-pcie的功能使用外，还能作为msata接口使用，可以连接msata硬盘

操作方法：

  1. 根据板卡的芯片点击下载板卡相应的设备树插件

rk3566-lubancat-msata-overlay.dtbo

rk3568-lubancat-msata-overlay.dtbo

  1. 下载完成后，将文件上传的板卡上，然后把文件复制到以下路径 /boot/dtb/overlay/ 里

  2. 修改板卡配置文件，根据自己的板卡添加相应的配置文件（ 如果不清楚，点这里跳转到配置文件介绍 ）

1
2
3
4
5
6
7
8
#修改配置文件
vi /boot/uEnv/uEnvxxxx.txt

#根据自己的板卡在#40pin后添加下列语句
#rk3566添加
dtoverlay=/dtb/overlay/rk3566-lubancat-msata-overlay.dtbo
#rk3568添加
dtoverlay=/dtb/overlay/rk3568-lubancat-msata-overlay.dtbo

  1. 如果想关闭msata就在把添加的语句前添加 # ，如下图。

  • 打开msata功能

未找到图片

  • 关闭msata功能

未找到图片
