10. 摄像头¶

本章配套视频介绍:

《40-在鲁班猫上使用摄像头》

https://www.bilibili.com/video/BV1q14y1275u/

10.1. 摄像头支持列表¶

10.1.1. mipi摄像头¶

LubanCat-RK356x系列板卡支持mipi摄像头。目前适配了ov8858、imx415、sc530ai、gc08a8、gc2053、gc4653以及树莓派OV5647的摄像头（需要搭配转接板使用）

目前支持的有:

野火mipi-ov8858
野火mipi-imx415
野火mipi-gc08a8
野火mipi-gc2053
野火mipi-gc4653
树莓派OV5647摄像头（需要搭载转接板）
sc530ai

购买链接(仅供参考)：

10.1.2. uvc摄像头¶

LubanCat-RK356x系列板卡支持uvc摄像头，如果想要购买uvc摄像头，可以参照下面的参考链接

购买链接(仅供参考)：

10.2. 摄像头接口¶

板卡摄像头接口规格为24Pin 0.5mm间距的FPC插座，只有鲁班猫1（V2）版是2*15Pin 0.4mm规格的BTB插座

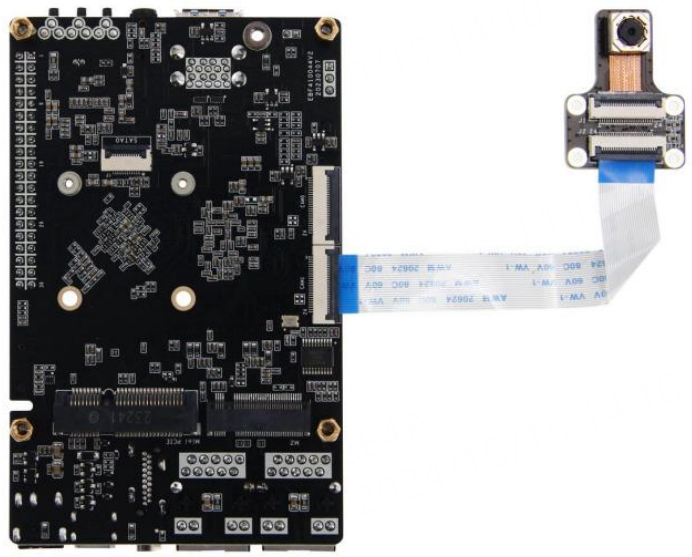

1.fpc接口与摄像头模块的连接如下图所示：

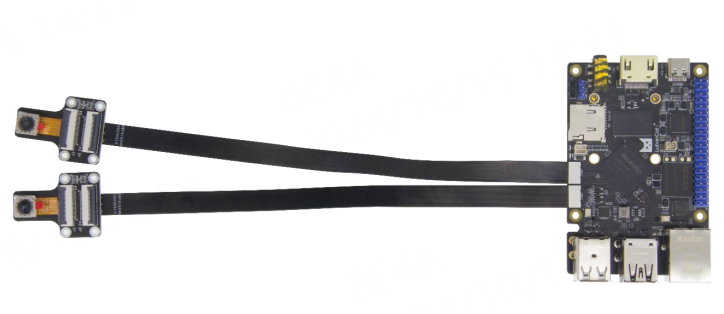

2.btb接口与摄像头模块的连接如下图所示：

10.3. 配置摄像头¶

mipi摄像头的开关是通过配置文件来配置的，配置文件具体说明点击跳转配置文件&设备树&设备树插件

10.3.1. 单摄板卡¶

打开鲁班猫的配置文件

#修改配置文件
vi /boot/uEnv/uEnv.txt

#移动光标就可以看到下图

可以看到目前支持设备树插件的摄像头设备：ov5647、ov8858、imx415、gc08a8、gc2053、gc4653和sc530ai

开启摄像头

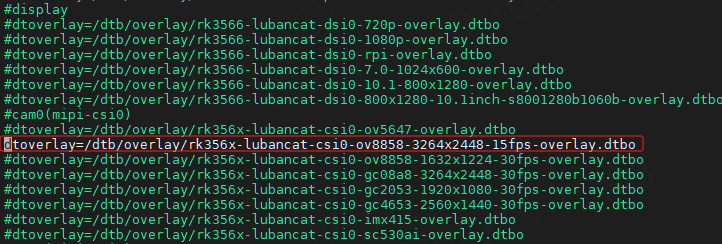

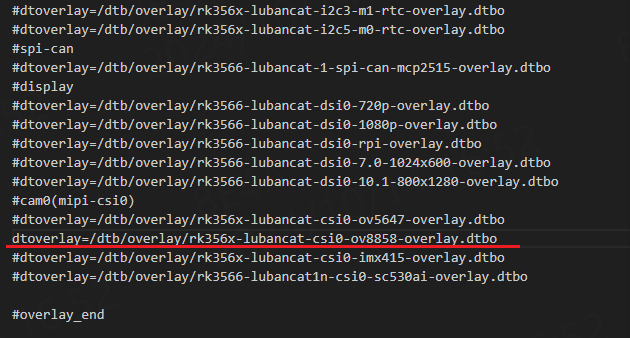

开启摄像头仅需把设备树插件前面的 # 删除即可，如下图打开ov8858的摄像头

关闭摄像头

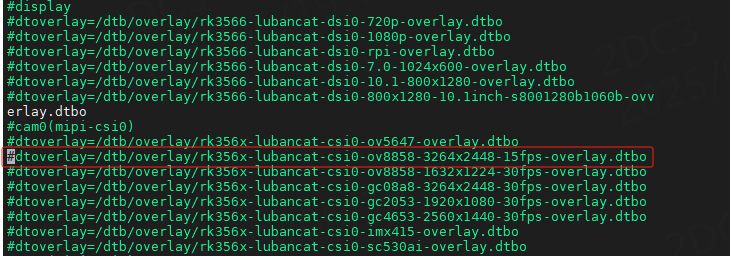

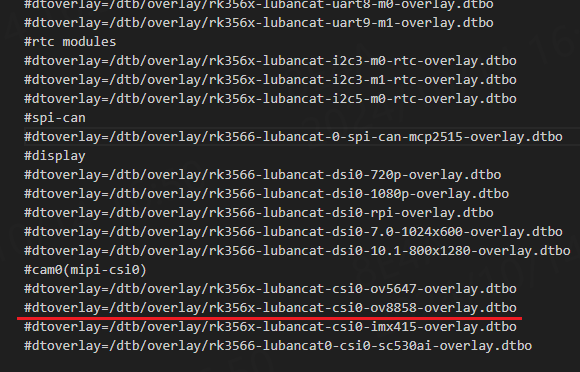

关闭摄像头仅需在设备树插件前面添加 # 即可，如下图关闭ov8858的摄像头

修改完配置文件后，需要先保存配置文件，然后重启才能生效

10.3.2. 双摄板卡¶

10.3.2.1. 仅开启单摄¶

打开鲁班猫的配置文件

#修改配置文件
vi /boot/uEnv/uEnv.txt

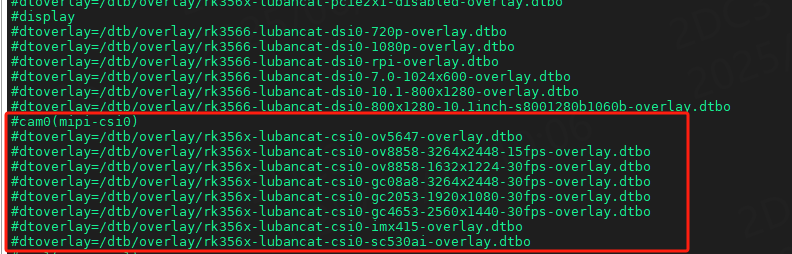

#移动光标就可以看到下图

注意

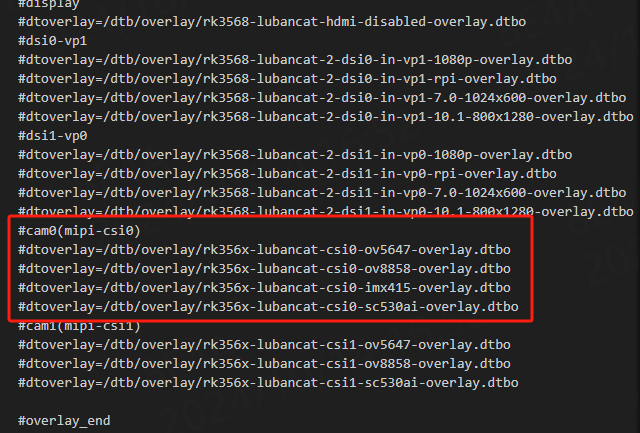

目前支持设备树插件的摄像头设备：ov5647、ov8858、imx415、gc08a8、gc2053、gc4653和sc530ai，其中gc08a8、gc2053、gc4653、imx415和ov5647仅在cam0可用。

开启摄像头

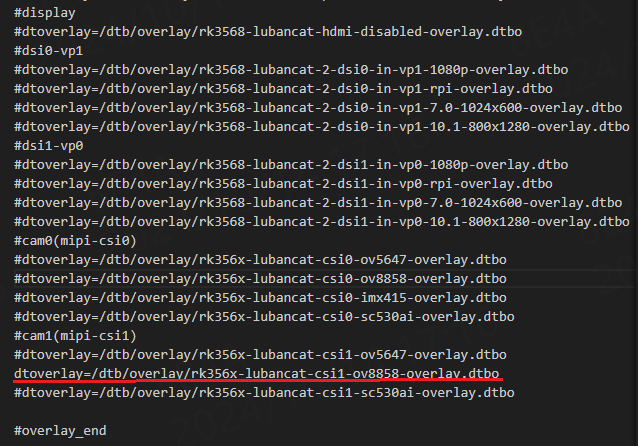

开启摄像头仅需把设备树插件前面的 # 删除即可，开启单设时，cam0和cam1中任选一个打开即可，如下图打开cam1的ov8858的摄像头

关闭摄像头

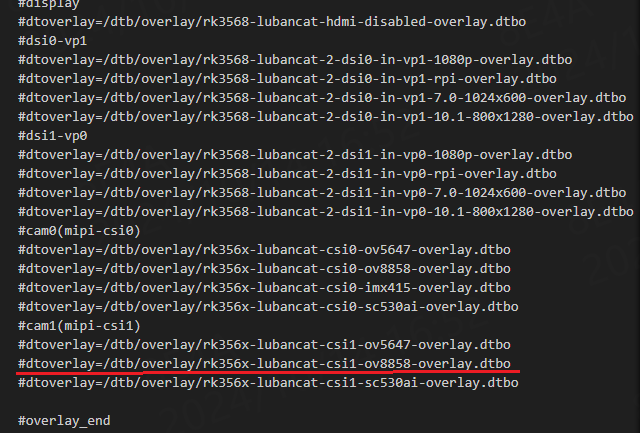

关闭摄像头仅需在设备树插件前面添加 # 即可，如下图关闭ov8858的摄像头

修改完配置文件后，需要先保存配置文件，然后重启才能生效

10.3.2.2. 双摄同时开启¶

打开鲁班猫的配置文件

#修改配置文件
vi /boot/uEnv/uEnv.txt

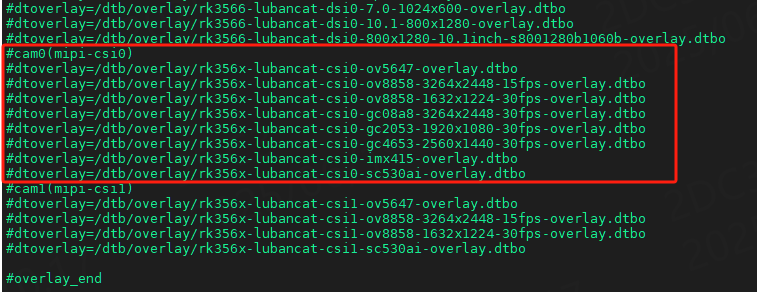

#移动光标就可以看到下图

开启摄像头

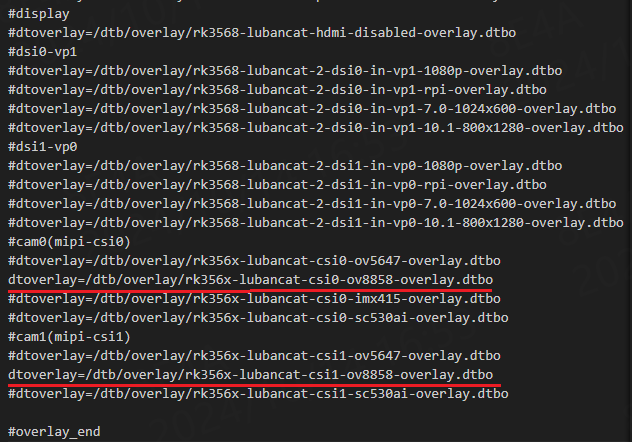

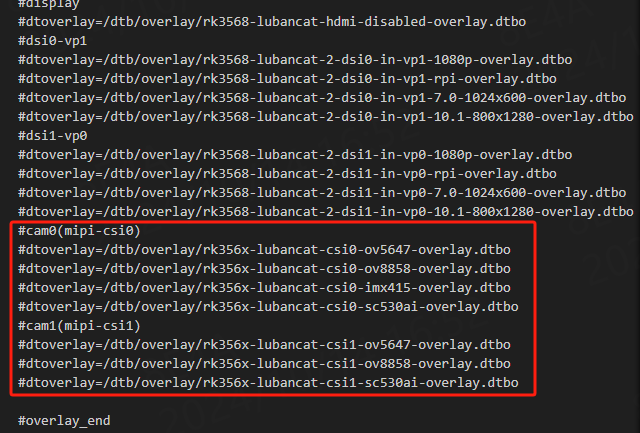

开启摄像头仅需把设备树插件前面的 # 删除即可，如下图双摄同时打开ov8858的摄像头

关闭摄像头

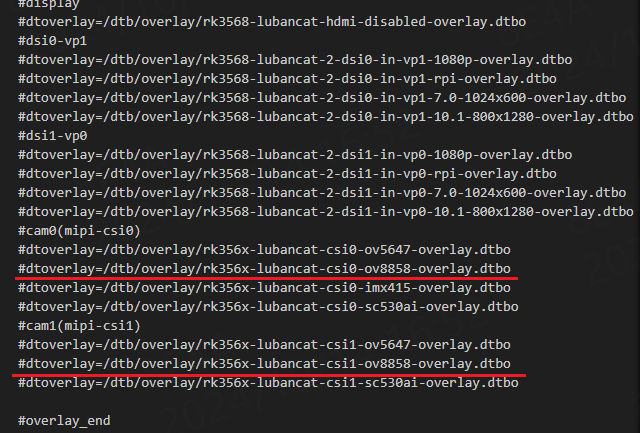

关闭摄像头仅需在设备树插件前面添加 # 即可，如下图双摄同时关闭ov8858的摄像头

修改完配置文件后，需要先保存配置文件，然后重启才能生效

10.4. 查看摄像头信息¶

10.4.1. 列出摄像头设备¶

1	v4l2-ctl --list-devices

单个摄像头如下图

其中/dev/video0就是这个摄像头的设备

双摄像头同时开启如下图

其中/dev/video5就是cam0的设备，/dev/video14就是cam1的设备

10.4.2. 查看摄像头格式和分辨率¶

#查看支持的格式
v4l2-ctl --list-formats-ext --device=/dev/video0

命令输出如下：

#ov8858摄像头开启ov8858-3264x2448-15fps设备树插件配置的输出
root@lubancat:~# v4l2-ctl --list-formats-ext --device=/dev/video0
ioctl: VIDIOC_ENUM_FMT
      Type: Video Capture Multiplanar

      [0]: 'UYVY' (UYVY 4:2:2)
               Size: Stepwise 32x16 - 3264x2448 with step 8/8
      [1]: '422P' (Planar YUV 4:2:2)
               Size: Stepwise 32x16 - 3264x2448 with step 8/8
      [2]: 'NV16' (Y/CbCr 4:2:2)
               Size: Stepwise 32x16 - 3264x2448 with step 8/8
      [3]: 'NV61' (Y/CrCb 4:2:2)
               Size: Stepwise 32x16 - 3264x2448 with step 8/8
      [4]: 'YM16' (Planar YUV 4:2:2 (N-C))
               Size: Stepwise 32x16 - 3264x2448 with step 8/8
      [5]: 'NV21' (Y/CrCb 4:2:0)
               Size: Stepwise 32x16 - 3264x2448 with step 8/8
      [6]: 'NV12' (Y/CbCr 4:2:0)
               Size: Stepwise 32x16 - 3264x2448 with step 8/8
      [7]: 'NM21' (Y/CrCb 4:2:0 (N-C))
               Size: Stepwise 32x16 - 3264x2448 with step 8/8
      [8]: 'NM12' (Y/CbCr 4:2:0 (N-C))
               Size: Stepwise 32x16 - 3264x2448 with step 8/8
      [9]: 'YU12' (Planar YUV 4:2:0)
               Size: Stepwise 32x16 - 3264x2448 with step 8/8
      [10]: 'YM24' (Planar YUV 4:4:4 (N-C))
               Size: Stepwise 32x16 - 3264x2448 with step 8/8
.
.
.

可以看到当前摄像头支持UYVY、422P、NV16等格式，支持的分辨率为3264x2448。

重要

无论是否接上摄像头，系统里/dev/video0都是存在的，如果接上摄像头，查看摄像头最大分辨率是800*600，而实际参数不是该值，则可能当前摄像头不是video0，或者摄像头的硬件连接或者驱动有问题。

10.4.3. 查看摄像头帧率¶

#查看摄像头帧率
v4l2-ctl -d /dev/video0 \
 --set-fmt-video=width=1920,height=1080,pixelformat='MJPG' \
 --stream-mmap=4 \
 --set-selection=target=crop,flags=0,top=0,left=0,width=1920,height=1080 \
 --stream-count=500

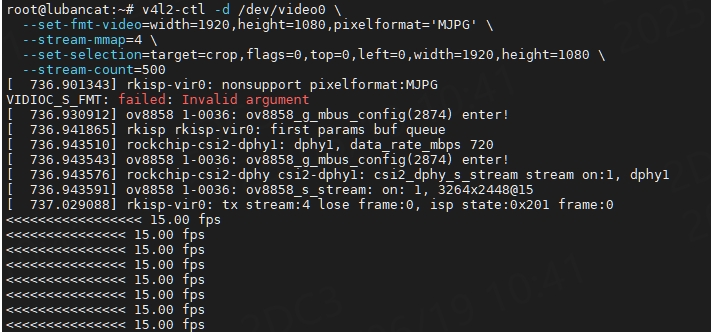

以上命令分辨率可根据实际最大分辨率进行修改，以下为ov8858摄像头开启ov8858-3264x2448-15fps设备树插件的帧率输出信息：

从输出信息可见，实际帧率和理论帧率一致。

10.4.4. 查看摄像头支持的配置参数¶

#查看摄像头支持的配置参数
v4l2-ctl -d /dev/video0 -L

参数说明如下：

参数	说明
exposure	曝光度，用于控制相机的曝光水平。
focus_absolute	对焦程度，用于调整相机的对焦状态。
vertical_blanking	垂直空白时间，指相机图像帧的垂直同步信号之间的时间，一般用于计算图像帧率。
horizontal_blanking	水平空白时间，指相机图像帧的水平同步信号之间的时间，一般用于计算图像帧率。
analogue_gain	模拟增益，用于增强相机对光线的捕捉能力。
link_frequency	链接频率，用于控制数据在不同设备间传输的速度。
pixel_rate	像素速率，用于表示相机输出图像的数据传输速率。
test_pattern	测试图案，用于在关闭相机时进行测试，以确保相机功能正常。

以上参数为ov8858的可设置参数，每个参数都有默认值（default）和当前值（value），如果使用不同摄像头则很可能可设置参数和默认配置不同。

ov8858摄像头支持通过瑞芯微的3A服务自动调节焦距、白平衡等参数，如果需要手动调节以上参数，参考如下命令。由于3A服务调整后只会作用一瞬间然后又会被3A服务自动调整，如果需要长时间作用需参考ISP调试章节和RK官方ISP相关文档，修改iqfile文件。

#调节摄像头模拟增益为500
v4l2-ctl -d /dev/video0 -c analogue_gain=500

注意

有些摄像头不支持自动调参，则需要我们手动调节参数到合适的值，否则摄像头获取到的图像将异常。该类摄像头调参参考本章”手动调节摄像头参数”小节。

10.5. 命令行预览视频¶

以下命令的分辨率、帧率、格式信息可根据实际进行修改。

#如果是ssh登录需指定屏幕环境变量
export DISPLAY=:0

#预览摄像头
gst-launch-1.0 -v v4l2src device=/dev/video0 ! "video/x-raw, format=(string)UYVY, width=640, height=480" ! videoconvert ! ximagesink sync=false

#预览摄像头
gst-launch-1.0 -v v4l2src device=/dev/video0 ! video/x-raw,format=NV12,width=1920,height=1080,framerate=15/1 ! videoconvert ! autovideosink

10.6. 命令行拍摄视频¶

#拍摄视频
v4l2-ctl --verbose -d /dev/video0 --set-fmt-video=width=800,height=600,pixelformat='NV12' --stream-mmap=4 --set-selection=target=crop,flags=0,top=0,left=0,width=800,height=600 --stream-to=out.yuv

#播放视频，out.yuv便是拍摄出来的视频
ffplay -f rawvideo -video_size 800x600 -pixel_format nv12 out.yuv

10.7. 命令行拍摄照片¶

#拍摄照片，picture.jpg就是拍摄出来的照片
sudo gst-launch-1.0 v4l2src num-buffers=1 device=/dev/video0 ! jpegenc ! filesink location=picture.jpg

#若其他方式能正常打开摄像头，但是拍照黑屏，可提高num-buffers的参数，如修改num-buffers=5或者更高尝试
sudo gst-launch-1.0 v4l2src num-buffers=5 device=/dev/video0 ! jpegenc ! filesink location=picture.jpg

10.8. 桌面端拍摄-guvcview¶

guvcview是一个功能十分强大的摄像头预览和拍摄软件。

#安装软件
sudo apt update
sudo apt install guvcview

10.8.1. 双摄预览使用方法¶

桌面端打开guvcview,如下图

然后会碰到找不到设备，点击设备的选项，自动选择，如下图

在列出的设备里面，有两个是真正的摄像头的设备，他们的命名都是 rkisp_mainpath 只能通过先后顺序判断他们是哪个设备，排在前面的是CAM0,排在后面的是CAM1, 选择其中一个设备，然后打开

打开设备后就会看到下图的繁荣景象
image_control,可以调整预览图像的显示情况，间接控制摄像头的驱动。

第一次打开设备，图像的预览窗口的分辨率会很低，需要在 video_control 里修改
video_control 的使用如图下

调整完成后，一个摄像头就调整结束了，然后可以重复上述操作打开另一个摄像头
两个摄像头同时预览的效果图如下

10.9. 桌面端拍摄-cheese¶

注意

cheese的功能比较单一，没办法对双摄进行预览

我们要使用的软件是系统自带的—-cheese，这是一个包含预览以及拍摄的软件

10.9.1. 打开方式¶

进入桌面系统，点击左上方的按钮，找到cheese

cheese的界面如图下所示：

我们可以通过更改设置去修改拍摄的分辨率

拍照样张展示：

10.10. 手动调节摄像头参数¶

有些摄像头不支持自动调参，则需要我们手动调节参数到合适的值，否则摄像头获取到的图像将异常。

以下使用树莓派ov5647作为说明，使用的具体型号为Camera(B) Rev2.0，实物图如下所示：

该摄像头默认不支持自动调参，如果使用默认配置，则获取到的图像偏暗偏绿，如下图所示：

原因在于该摄像头不支持3A服务，需要手动配置参数，而原来的默认参数很糟糕，导致图像异常。

10.10.1. 查看摄像头支持的配置参数¶

#查看摄像头支持的配置参数
v4l2-ctl -d /dev/video0 -L

摄像头可配置参数如下图所示：

参数说明如下：

参数	说明
white_balance_automatic	白平衡自动控制开关，0 表示关闭，1 表示开启。
exposure	曝光时间，单位是微秒。通过适当调节曝光时间可以改变图像的亮度。
gain_automatic	增益自动控制开关，0 表示关闭，1 表示开启。
horizontal_flip	水平翻转开关，0 表示关闭，1 表示开启。
vertical_flip	垂直翻转开关，0 表示关闭，1 表示开启。
auto_exposure	自动曝光模式切换，0 表示自动模式，1 表示手动模式。
vertical_blanking	垂直消隐时间，单位为行数。
horizontal_blanking	水平消隐时间，单位为像素数。
analogue_gain	模拟增益控制，可以通过调节该参数来改变图像的亮度。
link_frequency	接口频率，影响视频传输速率，根据不同的频率可以选择不同的传输速率。

可以发现该摄像头和前面提到的ov8858摄像头的参数不同，多了几个控制开关如下：

white_balance_automatic ：白平衡自动控制开关
gain_automatic ：增益自动控制开关
auto_exposure ：自动曝光模式切换

并且我们可以发现以上自动控制开关的值都为0，默认处于关闭状态。

值得说明的是图像偏绿是没有开启白平衡调节导致，图像偏暗是增益和曝光时间参数不对导致。

我们打开这些自动控制开关，再尝试获取摄像头图像，使用如下命令修改配置：

#打开白平衡自动控制开关
v4l2-ctl -d /dev/video0 -c white_balance_automatic=1
#打开增益自动控制开关
v4l2-ctl -d /dev/video0 -c gain_automatic=1
#打开自动曝光模式切换
v4l2-ctl -d /dev/video0 -c auto_exposure=1

重新获取到的图像如下：

可以发现图像颜色正常，但略微模糊，我们可以调节镜头焦距使我们想拍摄的物体清晰。笔者使用的摄像头需要拧松固定螺丝，然后旋转镜头从而调节焦距。

调节焦距，拍摄一个物体进行实际测试，如下图所示：

除了上述可以打开自动控制开关，我们也可以手动调节参数进行微调。

使用如下命令关闭增益和曝光自动控制开关，而白平衡自动控制开关不能关闭，因为没有提供白平衡相关设置。

#关闭增益自动控制开关
v4l2-ctl -d /dev/video0 -c gain_automatic=0
#关闭自动曝光模式切换
v4l2-ctl -d /dev/video0 -c auto_exposure=0

#设置曝光时间
v4l2-ctl -d /dev/video0 -c exposure=1964
#设置模拟增益
v4l2-ctl -d /dev/video0 -c analogue_gain=150

需根据实际情况不断调节参数才能获取到清晰的图像。
