6. ISP调试

6.1. 前言

本章节旨在让用户基于鲁班猫板卡快速开始摄像头ISP调试，由于瑞芯微官方文档写得十分详细，本章节只讲解部署部分，具体调试请看瑞芯微官方文档。

官方文档通过资料网盘进行下载，位置为：资料网盘/6-开发软件/ISP21_ISP30.zip

  • ISP21_ISP30/Doc/Rockchip_IQ_Tools_Guide_CN_v2.0.8.pdf

详细介绍了环境部署、RKISP Tuner工具使用方法、各种标定流程和说明等。

注意

野火对ISP调试提供有限技术支持，除本章节提到的内容以及能确保用户能正常部署环境、连接瑞芯微RKISP Tuner工具外，不提供额外的支持，如果遇到问题请查阅瑞芯微官方文档，自行研究。

6.1.1. ISP调试需要准备的工具

ISP调试需要准备的工具如下：

  • 带MIPI CSI接口的板卡（LubanCat-RK356x系列板卡都有）

  • MIPI摄像头（LubanCat-RK356x系列板卡目前支持野火ov8858、IMX415）

  • 毛玻璃、均光片（LSC标定需要）

  • x-rite 24色卡（AWB标定、CCM标定需要）

  • 灯箱(包含D75、D65、D50、TL84、CWF、A、HZ) （LSC标定、AWB标定、NR标定需要）

  • 灰度渐变卡（NR标定需要）

  • 棋盘格标定板（FEC/LDCH标定需要）

需要的工具很多，特别是灯箱， 价格在几千到上万 ，又因为AWB白平衡是必须调试的项目，必须使用灯箱， 因此建议没有灯箱的用户还请打消ISP调试的念头。

6.2. RKISP2.x Tuner

6.2.1. 概述

RKISP2.x Tuner（以下简称Tuner）提供了一套便于用户调试ISP参数的工具，用户可以在Tuner中 对所有ISP模块开展标定（Calibration）、调试（Tuning）等工作。用户可以使用Tuner提供的抓图工具 （Capture Tool）来拍摄Raw图；在标定工具（Calibration Tool）中完成基础模块的标定工作； 在Tuner中连接设备，在线进行ISP参数调试

6.2.2. 适用平台

芯片名称

系统平台

ISP版本

RK356x

Linux/Android

ISP21

RK3588

Linux/Android

ISP30

6.3. 环境部署

需要PC端和板卡端，使用有线、无线等方式连接到同一个网络环境，或者使用USB RNDIS网卡组成局域网。

6.3.1. PC电脑端

计算机环境要求：运行Tuner的计算机必须安装Windows 7的x64版本或以上版本的64位Windows操作系统。

6.3.1.1. 安装MCR_R2016a

运行Tuner之前需预先安装MCR_R2016a(9.0.1)的64位版本（仅支持此版本）

可以通过资料网盘进行下载，位置为：资料网盘/6-开发软件/MCR_R2016a_win64_installer.exe

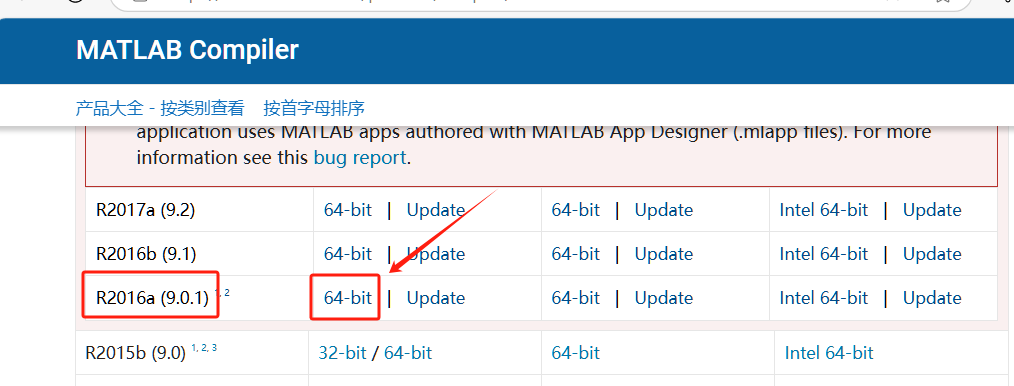

也可以通过官网下载，下载地址：https://ww2.mathworks.cn/products/compiler/matlab-runtime

../../_images/isp_0.jpg

下载完成后，双击打开MCR_R2016a_win64_installer.exe，然后进行安装即可，注意避免安装的路径和工程的路径中出现中文字符。

6.3.1.2. 安装RKISP_Tuner

通过资料网盘进行下载，位置为：资料网盘/6-开发软件/ISP21_ISP30.zip

下载完成后直接解压，目录结构如下：

1
2
3
4
5
ISP21_ISP30
├── Android （安卓下的软件和工具）
├── Doc     （说明文档）
├── linux   （Linux下的软件和工具）
└── RKISP_Tuner_v2.3.4_Release.rar （RKISP_Tuner软件压缩包）

将RKISP_Tuner_v2.3.4_Release.rar直接解压即可，无需安装，但要注意避免安装的路径和工程的路径中出现中文字符。

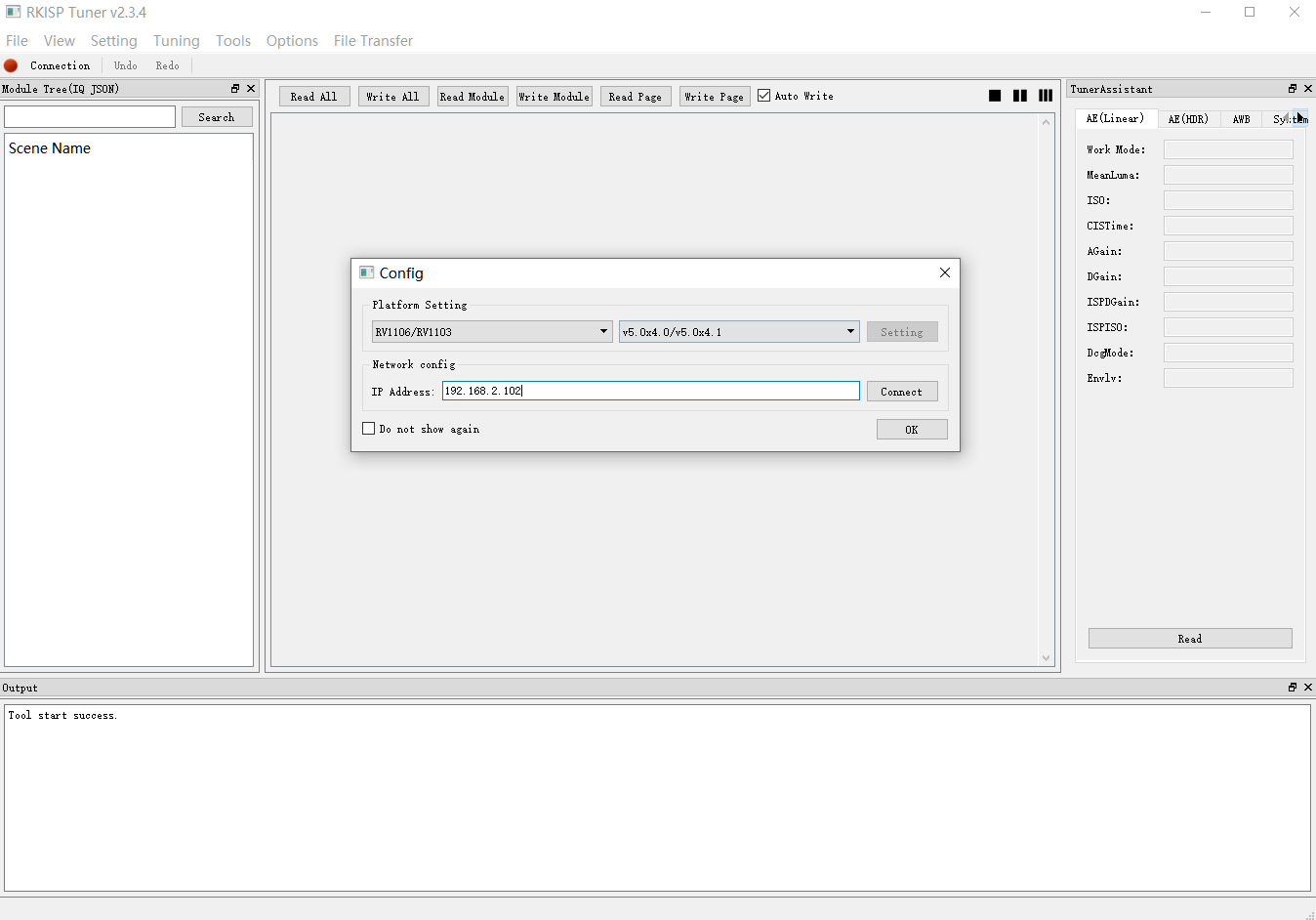

解压完成后，双击打开RKISP2x_Tuner_v2.exe，界面如下：

../../_images/isp_1.jpg

界面操作暂时不进行讲解，还需要先部署板卡环境。

6.3.2. 板卡端

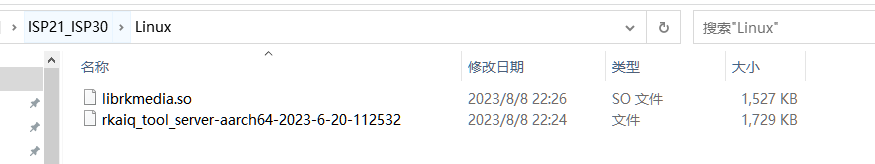

将ISP21_ISP30压缩包里面的Linux目录下的文件传到板卡，

../../_images/isp_2.jpg

传到板卡后，给文件添加执行权限：

1
sudo chmod 777 rkaiq_tool_server-aarch64-2023-6-20-112532 librkmedia.so

因为系统默认通过rkaiq_3A服务来自动调整摄像头图像，所以输出的图像是经过调优的，因此需要ISP调试时，需要关闭3A服务：

1
2
3
4
5
6
7
8
9
#关闭3A服务服务并重启板卡
sudo systemctl stop rkaiq_3A.service
sudo systemctl disable rkaiq_3A.service
sudo reboot

#如果需要开启3A服务服务
sudo systemctl start rkaiq_3A.service
sudo systemctl enable rkaiq_3A.service
sudo reboot

关闭3A服务并重启后，运行rkaiq_tool_server

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
#运行rkaiq_tool_server
sudo ./rkaiq_tool_server-aarch64-2023-6-20-112532

#信息输出如下
[aiqtool][main]:#### 2023-6-20 10:39:44 ####
[aiqtool][main]:iqfile cmd_parser.get  /oem/etc/iqfiles
[aiqtool][main]:g_mode cmd_parser.get  -1
[aiqtool][main]:g_width cmd_parser.get  1920
[aiqtool][main]:g_height cmd_parser.get  1080
[aiqtool][main]:g_device_id cmd_parser.get  0
[aiqtool][GetMediaInfo]:access /dev/media0
[aiqtool][GetIspSubDevs]:isp media index 0, media info array id  0
[aiqtool][GetIspSubDevs]:model(rkisp0): isp_info(0): isp-subdev entity name: /dev/v4l-subdev0
[aiqtool][GetLensSubDevs]:isp media index 0, media info array id  0
[aiqtool][DumpMediaInfo]:DumpMediaInfo:
[aiqtool][DumpMediaInfo]:        sensor_name :    m00_b_ov8858 1-0036
[aiqtool][DumpMediaInfo]:#### isp:
[aiqtool][DumpMediaInfo]:        model_idx :         0
[aiqtool][DumpMediaInfo]:        linked_sensor :     1
[aiqtool][DumpMediaInfo]:        media_dev_path :    /dev/media0
[aiqtool][DumpMediaInfo]:        isp_dev_path :      /dev/v4l-subdev0
[aiqtool][DumpMediaInfo]:        csi_dev_path :      /dev/v4l-subdev1
[aiqtool][DumpMediaInfo]:        mpfbc_dev_path :
[aiqtool][DumpMediaInfo]:        main_path :         /dev/video0
[aiqtool][DumpMediaInfo]:        self_path :         /dev/video1
[aiqtool][DumpMediaInfo]:        fbc_path :
[aiqtool][DumpMediaInfo]:        rawwr0_path :       /dev/video2
[aiqtool][DumpMediaInfo]:        rawwr1_path :
[aiqtool][DumpMediaInfo]:        rawwr2_path :       /dev/video3
[aiqtool][DumpMediaInfo]:        rawwr3_path :       /dev/video4
[aiqtool][DumpMediaInfo]:        dma_path :
[aiqtool][DumpMediaInfo]:        rawrd0_m_path :     /dev/video5
[aiqtool][DumpMediaInfo]:        rawrd1_l_path :
[aiqtool][DumpMediaInfo]:        rawrd2_s_path :     /dev/video6
[aiqtool][DumpMediaInfo]:        stats_path :        /dev/video7
[aiqtool][DumpMediaInfo]:        input_params_path : /dev/video8
[aiqtool][DumpMediaInfo]:        mipi_luma_path :
[aiqtool][DumpMediaInfo]:        mipi_dphy_rx_path :
[aiqtool][main]:================== -1 =====================
[aiqtool][Setup]:Linux,Create domain socket success.
[aiqtool][Setup]:connect domain server failed. Error
[aiqtool][main]:#### ToolServer connect AIQ failed ####
[aiqtool][main]:eth1 IP Address 192.168.103.146
[aiqtool][Process]:TCPServer::Process
[aiqtool][Accepted]:TCPServer::Accepted

rkaiq_tool_server会自动获取media_dev_path、main_path、self_path等接口，最后输出板卡可访问的IP，在RKISP_Tuner工具中通过IP连接板卡。

这里简单描述一下rkaiq_tool_server的参数功能和配置方法：

  • -d: sensor选择，设备中存在多个sensor需要进行调试时，可以使用0/1/2等设备号来选择使用哪一颗sensor，默认值为0

  • -s: 指定YUV采集用的video节点，默认值会自动搜索iqtool采集节点，也可以手动配置为mainPath或selfPath

  • -r: RTSP推流功能开关，0为关闭，1为开启，默认值为0，开启后可以在CaptureTool中使用Start RTSP功能

  • -i: IQ文件读取路径，若路径有改动，应同步修改此处的路径，-r参数为0时可以忽略

  • -w/-h: 配置RTSP视频流预览输出分辨率，该分辨率会基于ISP输出尺寸进行缩放以满足要求，默认值为1920/1080

  • -n: 配置在线采集连续Raw使用的缓存数, 默认值为4, 需要采集大量连续Raw图时建议加大该参数的配置

  • -f: 配置离线帧功能的发送帧率, 默认值为10帧

6.4. RKISP_Tuner工具使用

6.4.1. 选择平台&配置网络地址

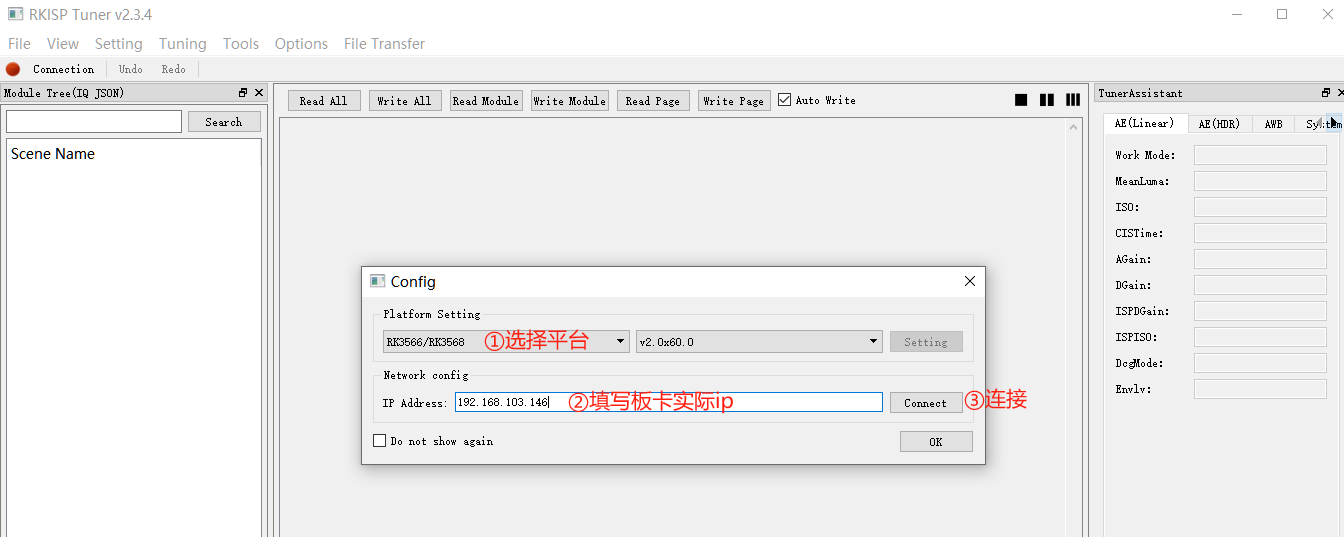

双击打开RKISP_Tuner_v2.3.4_Release目录中的RKISP2x_Tuner_v2.exe，将会显示初始配置界面，如下图：

../../_images/isp_3.jpg

  • 需要PC端和板卡端，使用有线、无线等方式连接到同一个网络环境，或者使用USB RNDIS网卡组成局域网。

  • 板卡需要运行前面讲解的rkaiq_tool_server

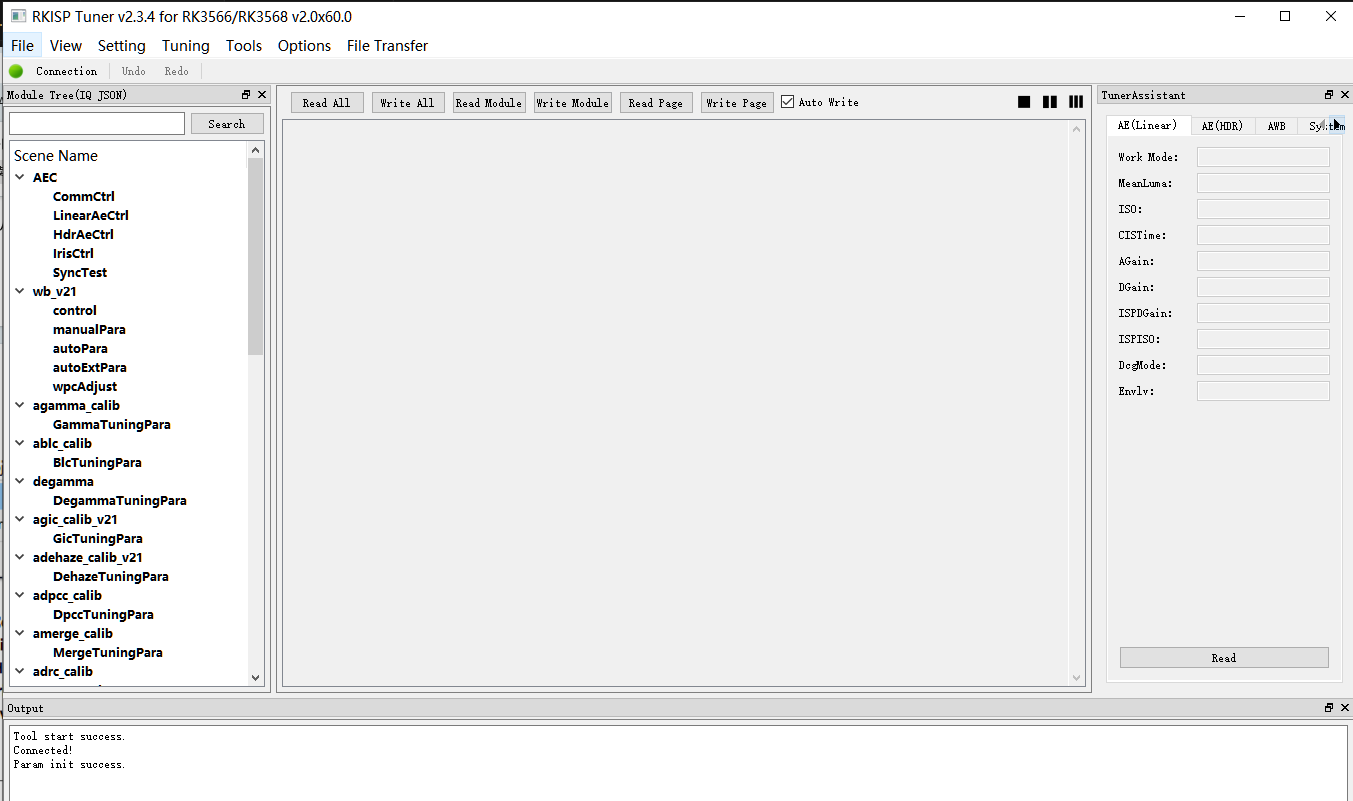

选择平台、填写板卡IP，然后进行连接，连接成功会弹出提示已连接，点击OK进行确认，新界面如下：

../../_images/isp_4.jpg

6.4.2. 新建Sensor配置并生成基础IQ文件

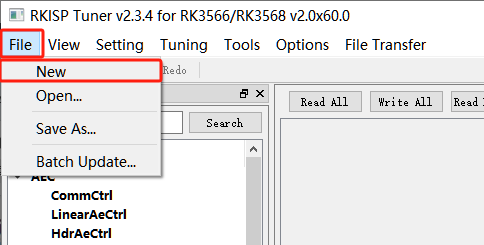

点击菜单栏”File” - “New”按钮，打开a生成IQ文件页面：

../../_images/isp_5.jpg

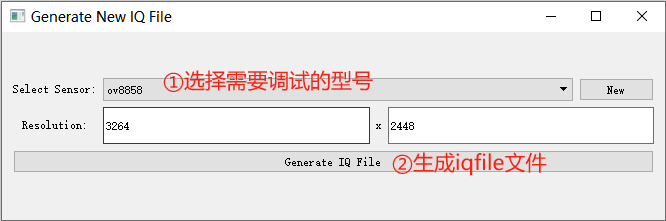

查看select sensor选项，如果已经 存在 需要调试的型号，可直接进行选择， ov8858是已经支持了的，所以选项中会有这个型号。

../../_images/isp_6.jpg

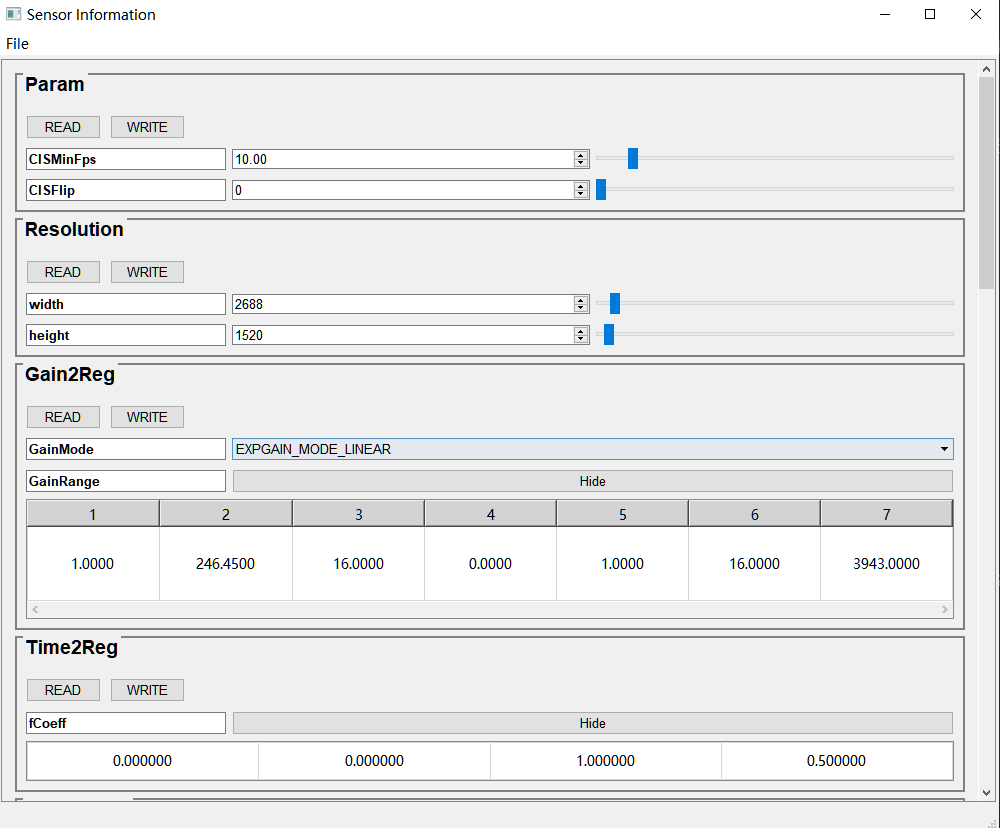

如果 没有存在 需要调试的型号，则点击select sensor选项右侧的New选项，新建Sensor配置：

../../_images/isp_7.jpg

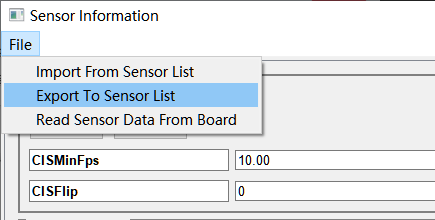

Sensor配置填写完成后，点击”File” - “Export To Sensor List”按钮：

../../_images/isp_8.jpg

填写保存的Sensor型号，点击”OK”按钮，保存Sensor配置：

../../_images/isp_9.jpg

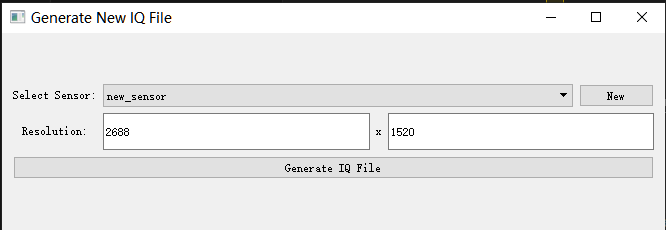

关闭配置页面，在生成IQ文件页面的Sensor列表中即可看到新的Sensor型号：

../../_images/isp_10.jpg

选中该Sensor，点击”Generate IQ File”按钮，生成IQ文件。

6.4.3. 加载/保存iqfile文件

点击菜单栏”File” - “Open…”按钮，选择加载刚刚新建的IQ参数文件：

../../_images/isp_11.jpg

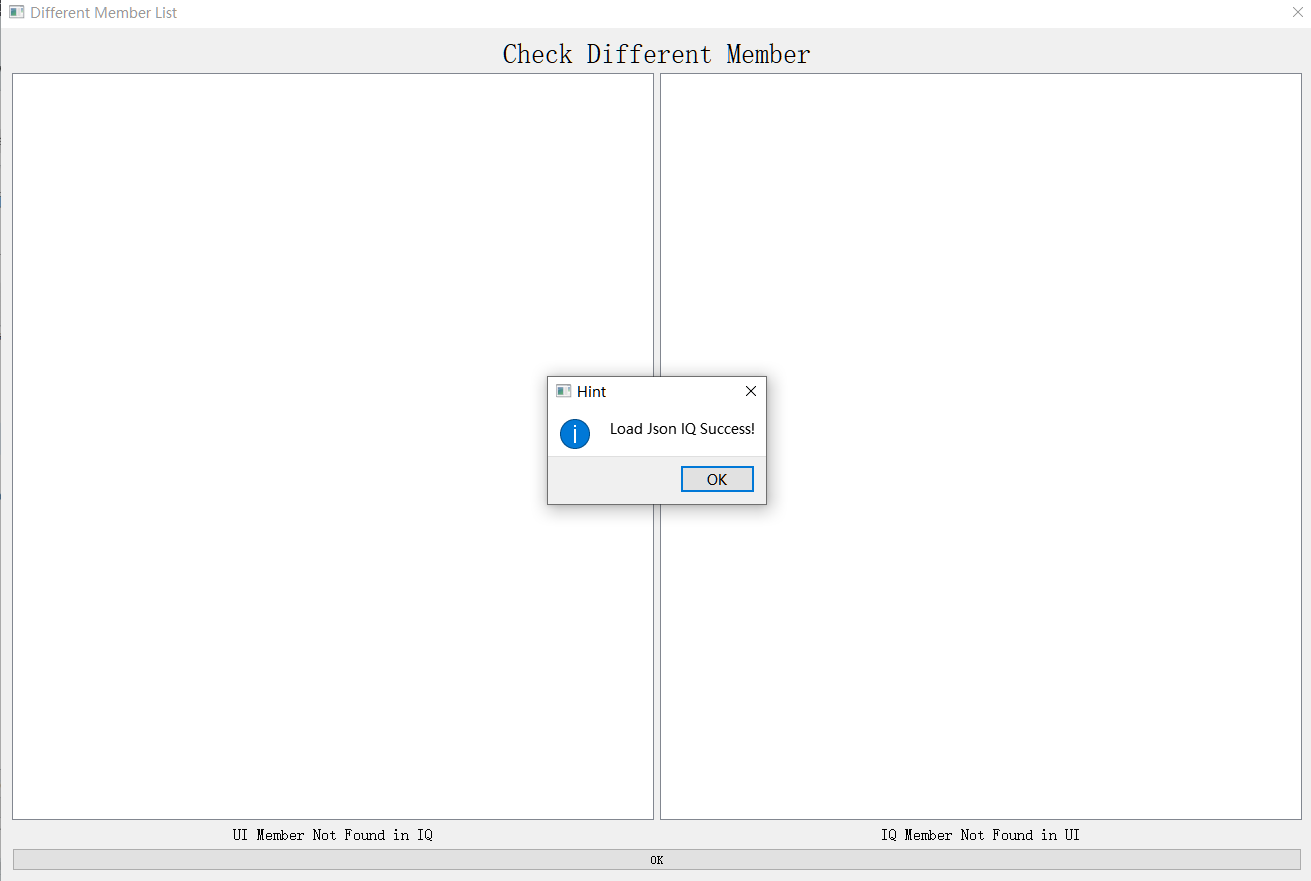

加载IQ参数文件后弹出以下窗口直接点击OK进行确认：

../../_images/isp_12.jpg ../../_images/isp_13.jpg

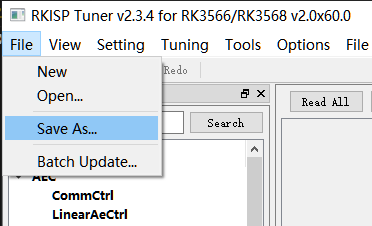

点击菜单栏”File” - “Save As…”，可以对IQ参数文件进行保存：

../../_images/isp_14.jpg

6.4.4. 导入或修改Sensor Infomation参数

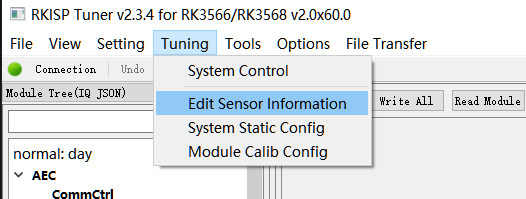

加载一份IQ参数文件后，点击菜单栏”Tuning” - “Edit Sensor Information”按钮，打开Sensor Info配置界面：

../../_images/isp_15.jpg

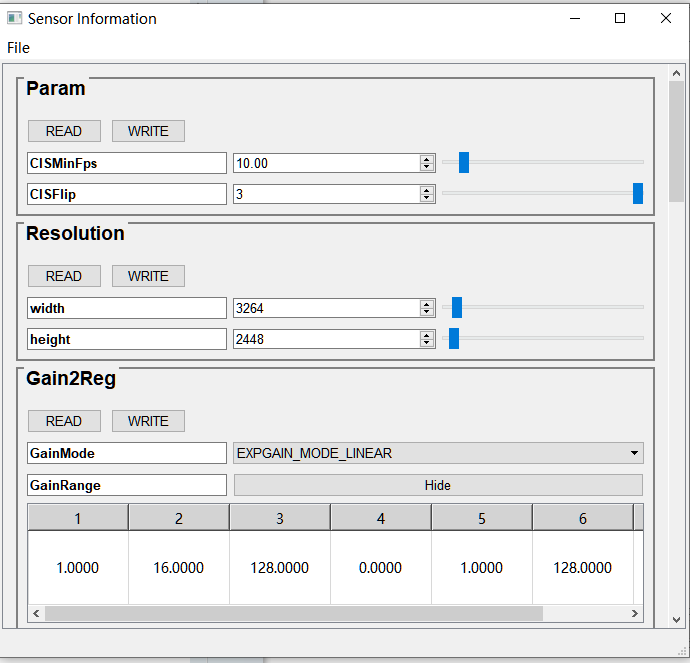

Sensor Info配置界面如下：

../../_images/isp_16.jpg

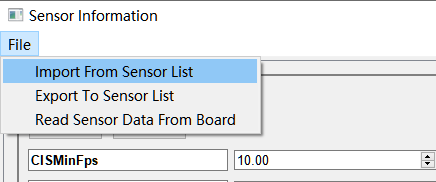

点击菜单”File” - “Import From Sensor List”按钮，打开导入界面：

../../_images/isp_17.jpg

选择想要导入的Sensor配置，如下图：

../../_images/isp_18.jpg

点击“OK”按钮，导入配置参数，再关闭”Sensor Information”界面即可；

当SensorList列表中找不到当前项目调试的Sensor型号时，用户可以在直接在Sensor Information界面中参考Sensor手册来配置相应的参数；

6.5. 使用Capture Tool采集Raw图

6.5.1. 抓取Raw图

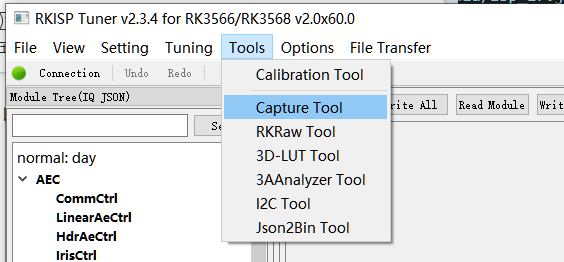

点击菜单栏”Tools” - “RK Capture Tool”按钮，打开抓图工具：

../../_images/isp_19.jpg

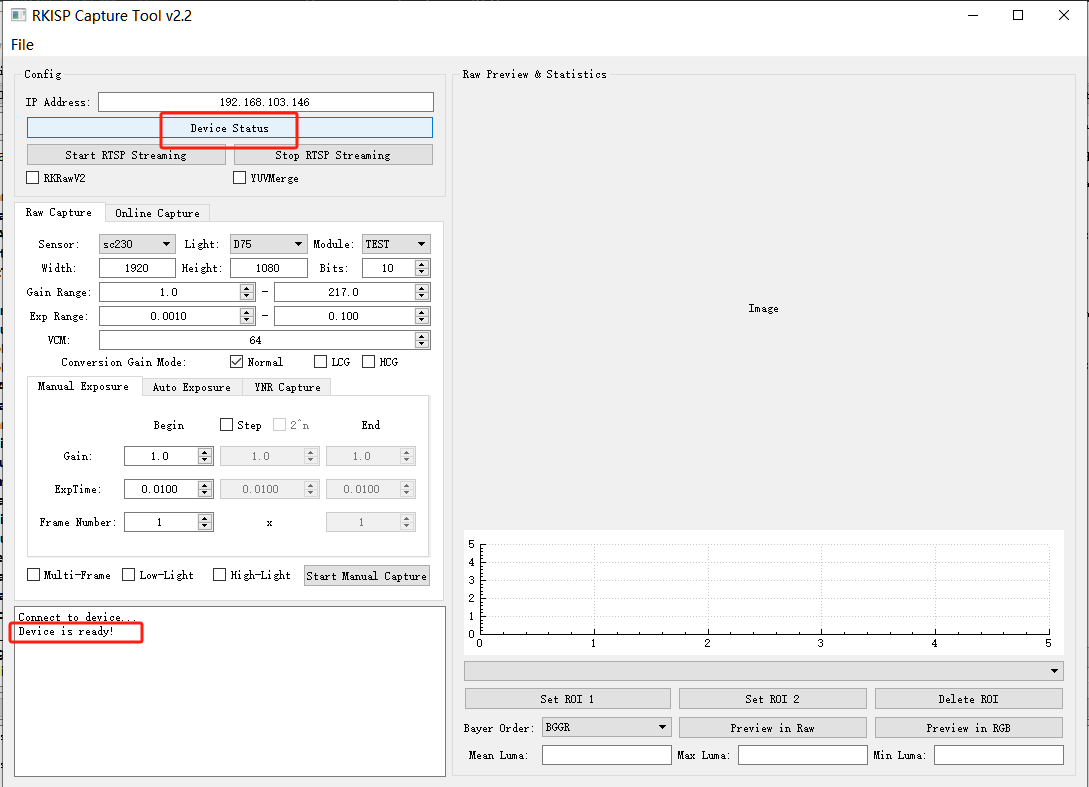

确认设备IP地址填写到正确，点击”Device Status”按钮，若Tuner与rkaiq_tool_server连接正常则会显示”Device is Ready”

../../_images/isp_20.jpg

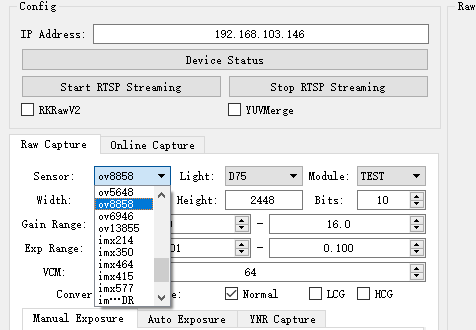

用户应在Sensor下拉框中的选择该项目需要Tuning的Sensor：

../../_images/isp_21.jpg

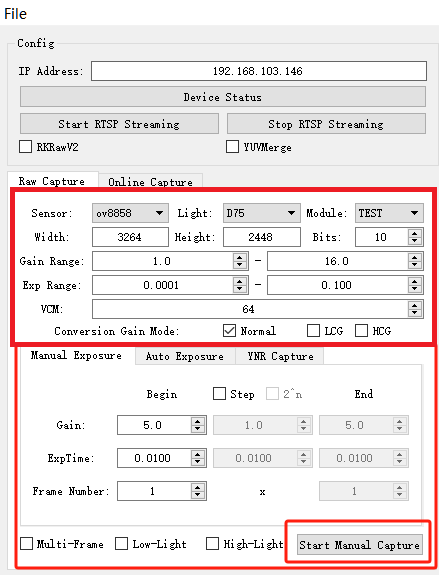

选择正确的分辨率、光源和模块名，便于后续使用时区分，配置增益、曝光时间和拍摄张数等参数；

../../_images/isp_22.jpg

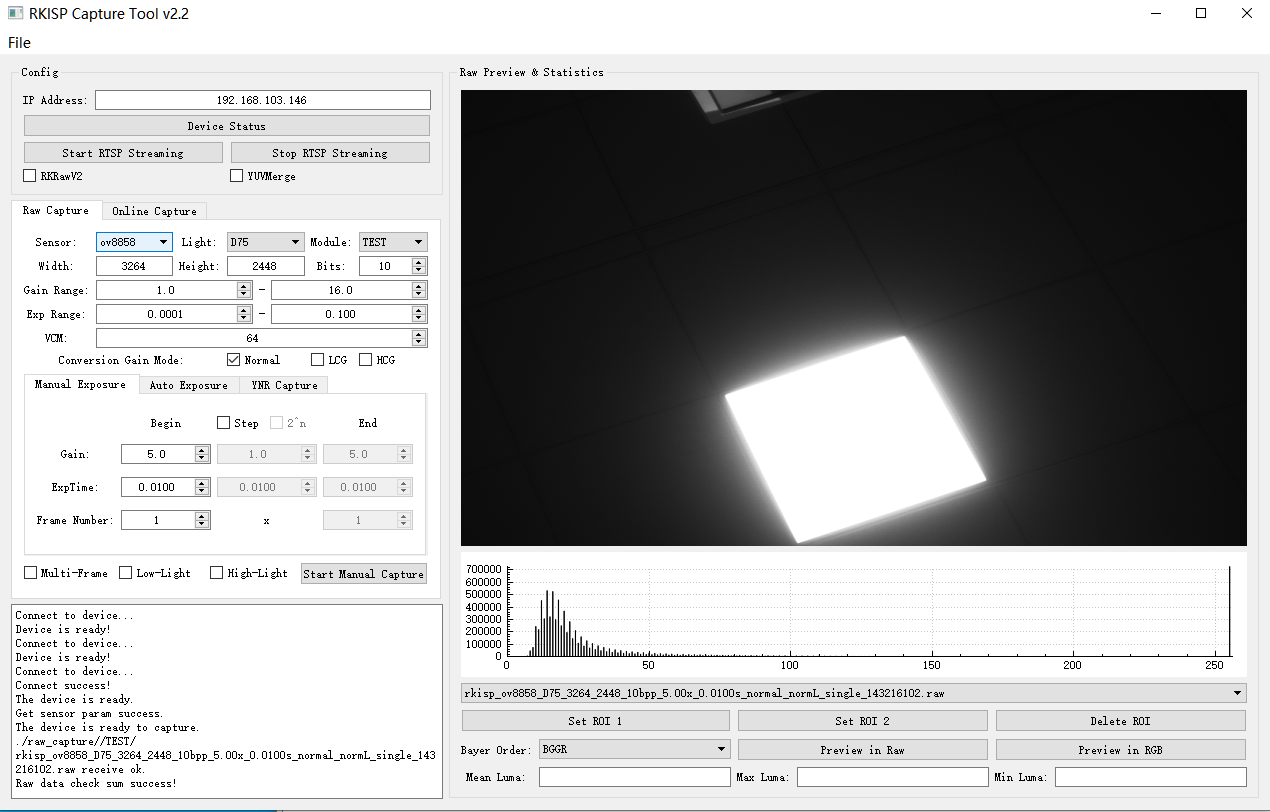

点击Start Manual Capture按钮，拍摄到的raw图会在右侧的Raw Preview & Statistics界面中显示：

../../_images/isp_23.jpg

下方显示了该raw图对应的直方图信息、最大/最小/均值亮度、全局白平衡增益等；

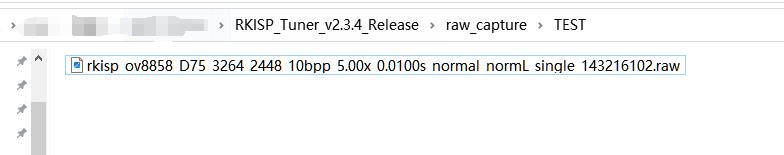

Raw图默认存放在./raw_capture/模块名/下：

../../_images/isp_24.jpg

6.6. 标定流程说明

各模块的标定工作主要可以分为三个部分：

  • 拍摄标定图：根据各模块的需求，用合适的曝光拍摄标定板或场景的raw图；

  • 计算标定参数：导入raw图，计算标定参数，个别模块可以根据需要微调一些参数；

  • 确认效果并保存参数：根据各模块的标准，判断标定参数是否正确；

6.7. BLC标定

因为Sensor本身存在暗电流，导致在没有外部光线照射的时候，也有一定的输出电压，最终Sensor的输出需要减去这个数值。 为了测量这个数值，预留了一些完全没有曝光的像素，通过读取这些像素值的大小， 可以实时得到 Optical Black Level，此时sensor的输出为:RAW = Sensor Input - Optical Black Level

另外，考虑到sensor输出时的信噪比，一般Sensor输出时又会垫上一个基底Pedestal，此时的输出为: RAW = Sensor Input - Optical Black Level + Pedestal

由于不同sensor的功能配置不同，对于ISP的BLC模块来说，只需要在全黑的情况下采集出RAW数据即可得到最终的BLC校正值。 这里的校正值主要受到增益和温度影响，因此需要在不同ISO下分别进行标定。 由于BLC是一个偏移量，其他模块在标定时都需要扣除该偏移量，否则无法得到正确的标定参数。

6.7.1. BLC标定Raw图拍摄要求

  • 拍摄时遮黑镜头，确保没有任何光线进入；

  • 拍摄需要遍历Gain=1x、2x、4x、8x、16x…Max（若驱动最大Gain支持到40x，则Max=32）；

  • 曝光时间并不影响BLC标定，可以统一10ms；

6.7.2. BLC标定Raw图拍摄方法

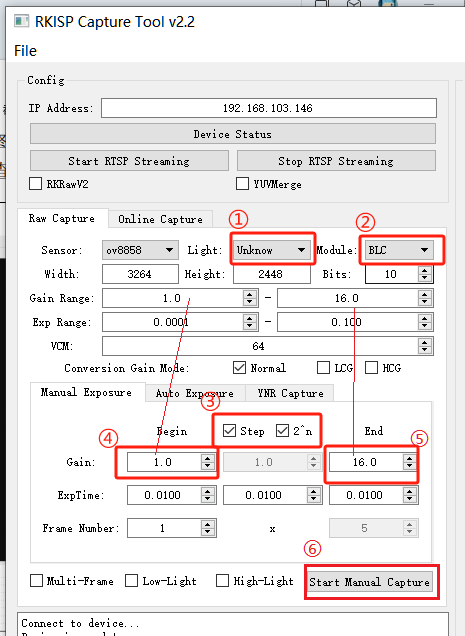

  • 打开RK Capture Tool，连接设备，光源名选择unknow（无光），模块名称选择BLC；

  • 将设备或模组置于无光环境下，并使用黑布、镜头盖等将镜头盖紧；

  • 在Manual Exposure页面中勾选Step和2^n，根据Gain Range配置Gain Begin=1.0 和Gain End=Max ，ExpTime=0.010 ；

  • 点击Start Manual Capture 会按照2的N次方步长拍摄Raw图；

../../_images/isp_25.jpg

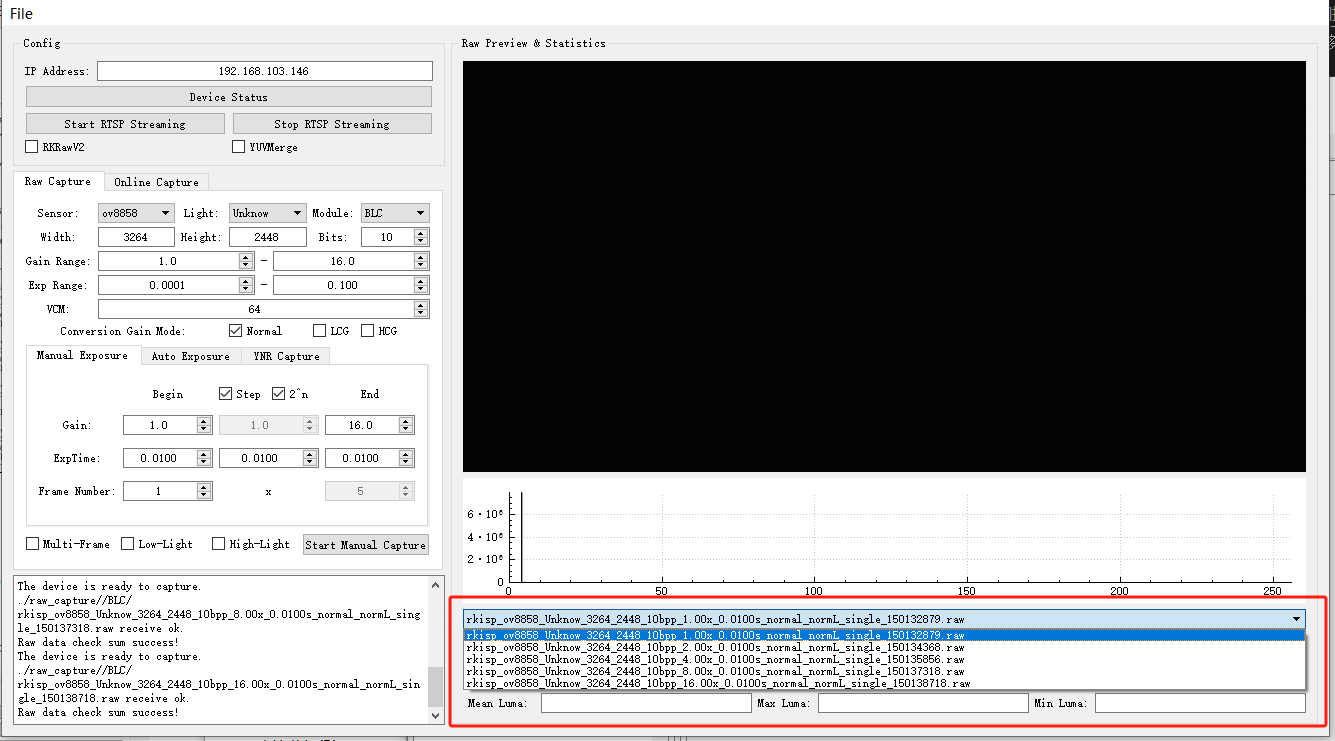

拍摄到的Raw图会显示在右侧，通过切换下拉框选择要查看的图像：

../../_images/isp_26.jpg

6.7.3. BLC标定方法

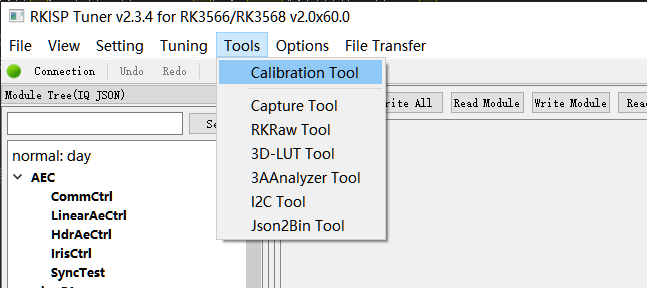

打开Calibration Tool，点击界面左上角的Edit Options按钮，打开配置界面：

../../_images/isp_27.jpg

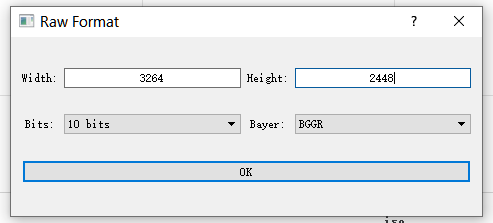

输入raw图的尺寸、位宽和bayer顺序，然后点击ok确认：

../../_images/isp_28.jpg

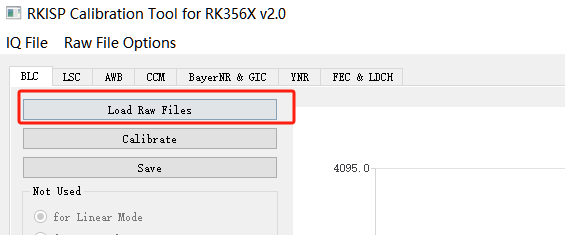

选择BLC标签页，点击下方的Load Raw Files按钮，选择存放Raw图的文件夹：

../../_images/isp_29.jpg

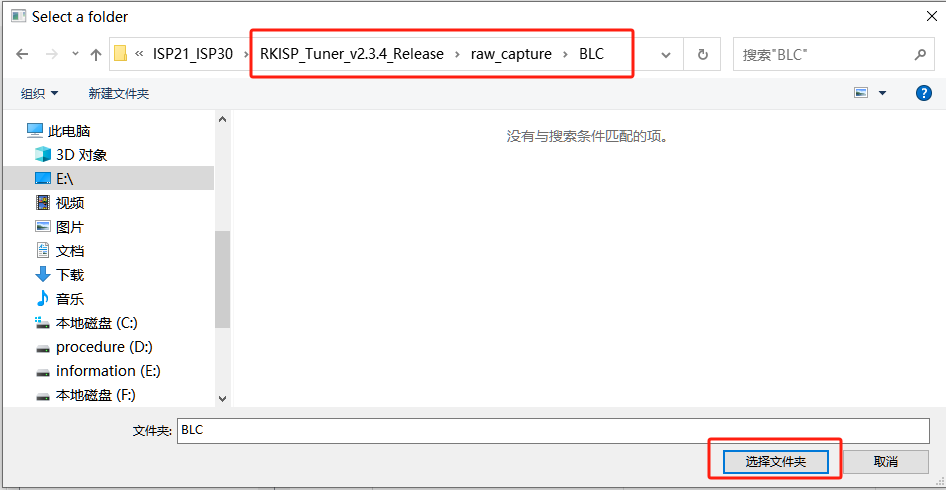

Raw图默认存放在./raw_capture/模块名/下，以上是BLC模式，因此保存在RKISP_Tuner_v2.3.4_Release/raw_capture/BLC

../../_images/isp_30.jpg

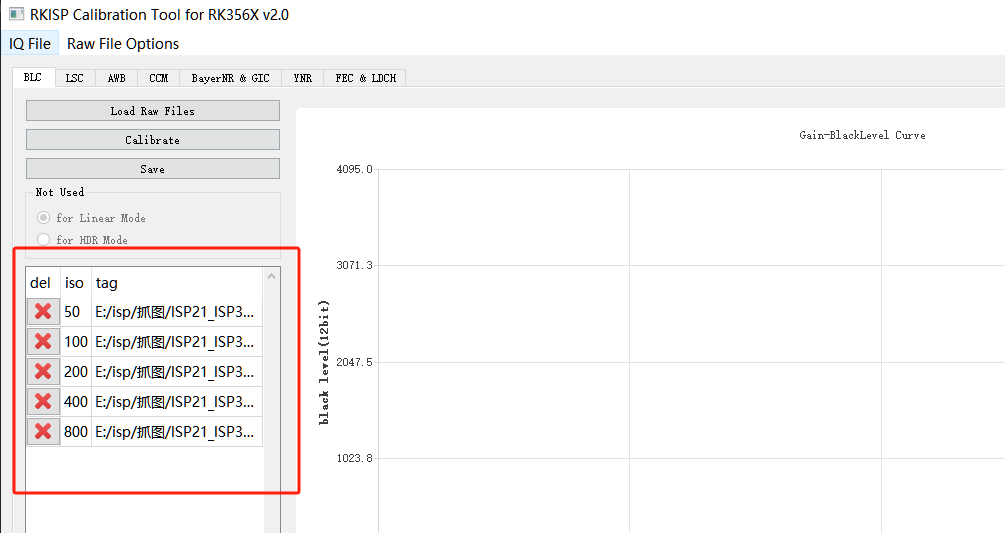

导入的Raw图会显示在右侧的列表中：

../../_images/isp_31.jpg

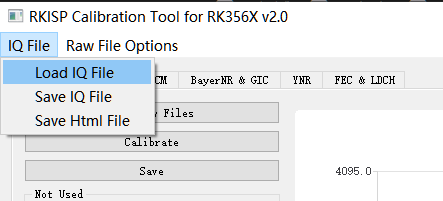

加载iqfile文件：

../../_images/isp_32.jpg

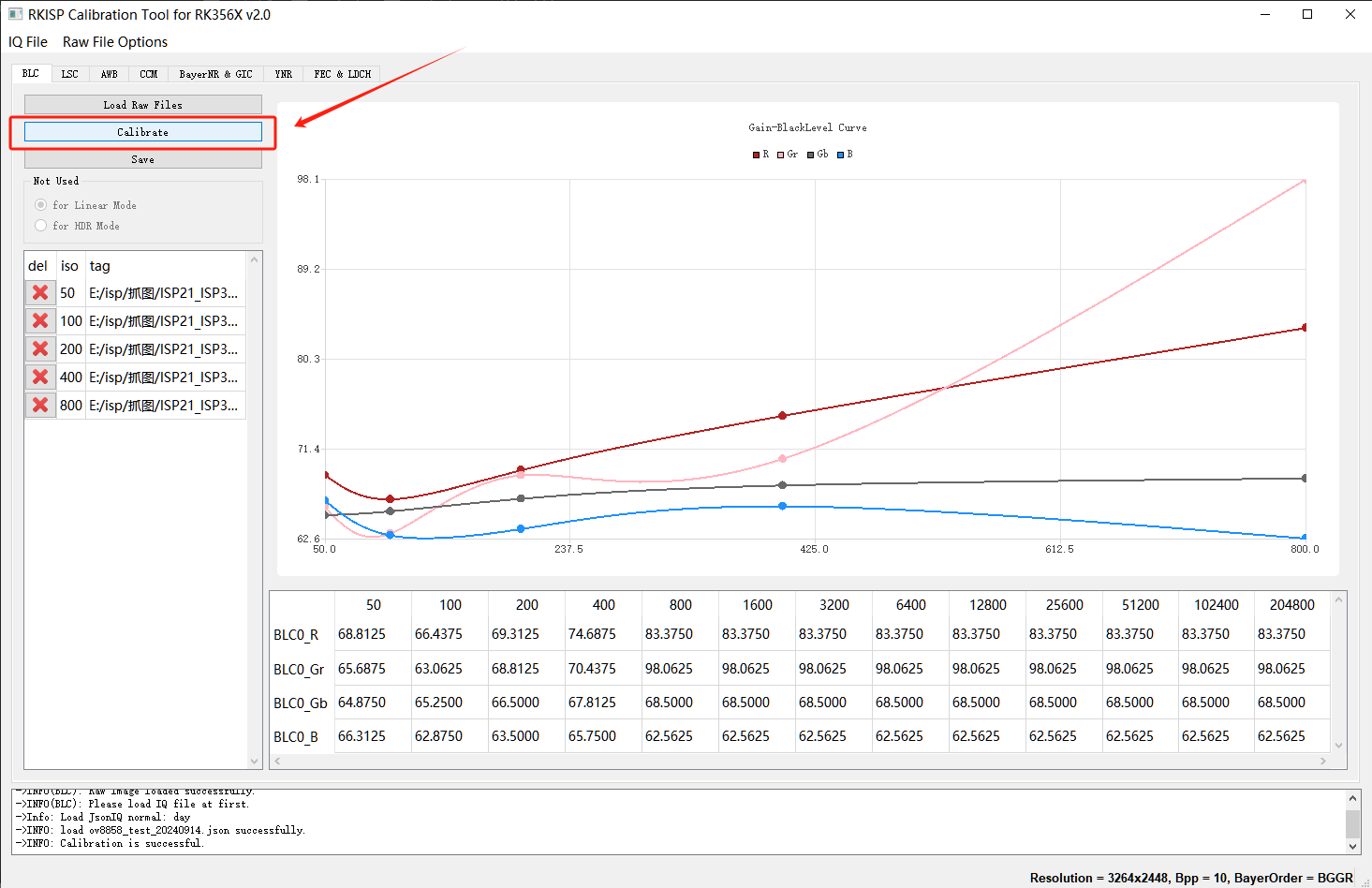

点击Calibrate按钮，开始标定计算：

../../_images/isp_33.jpg

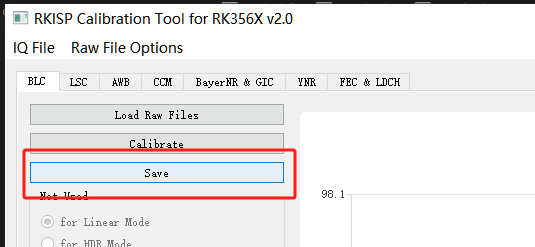

标定得到的各通道暗电流值随ISO变化的曲线会显示在上方的坐标轴中，标定得到的BLC值会显示在表格中，点击Save保存参数：

../../_images/isp_34.jpg

6.7.4. 注意事项：

  • 若设备本身有电源灯、状态等指示灯，应注意是否会有漏光；

  • 错误的BLC值会影响后续所有模块的标定结果，请务必确保该BLC结果正确后再进行后续模块的标定工作；

6.8. 其他标定

后续标定步骤都需要使用灯箱进行操作， 没有灯箱则无法进行标定 ，并且瑞芯微官方文档每一个步骤都写得十分十分十分详细，只要认真看一下文档就能看得懂，本章节就没必要再重复了，还请查阅瑞芯微官方文档进行操作。

6.9. 瑞芯微官方文档

官方文档通过资料网盘进行下载，位置为：资料网盘/6-开发软件/ISP21_ISP30.zip，位于压缩包位置为：

  • ISP21_ISP30/Doc/Rockchip_IQ_Tools_Guide_CN_v2.0.8.pdf

详细介绍了环境部署、RKISP Tuner工具使用方法、各种标定流程和说明等。

其他文档：

  • ISP21_ISP30/Doc/ISP2X/Rockchip_Color_Optimization_Guide_ISP2x_CN_v1.2.5.pdf

  • ISP21_ISP30/Doc/ISP2X/Rockchip_Color_Optimization_Guide_ISP21_CN_v2.0.1.pdf

介绍在描述色彩相关模块的调试，主要给使用RkAiq模块进行图像色彩调优的工程师提供帮助。

  • ISP21_ISP30/Doc/ISP2X/Rockchip_Development_Guide_ISP21_CN_v2.1.0.pdf

介绍在描述RkAiq（Rk Auto Image Quality）模块的作用，整体工作流程，及相关的API接口。主要给使用RkAiq模块进行ISP功能开发的工程师提供帮助。

  • ISP21_ISP30/Doc/ISP2X/Rockchip_Driver_Guide_VI_CN_v1.0.8.pdf

介绍在描述RKISP（Rockchip Image Signal Processing）模块的作用，整体工作流程，及相关的API接口。主要给驱动工程师调试Camera提供帮助。

  • ISP21_ISP30/Doc/ISP2X/Rockchip_IQ_Tools_Guide_ISP2x_CN_v2.0.3.pdf

介绍RKISP2 Tuner的使用方法以及ISP调试流程。主要帮助使用RKISP2 Tuner进行IQ调试的工程师快速上手以及提供参考。

  • ISP21_ISP30/Doc/ISP2X/Rockchip_Tuning_Guide_ISP21_CN_v2.1.0.pdf

旨在指导用户进行图像调优的文档。

  • ISP21_ISP30/Doc/Camera/Rockchip_Developer_Guide_Linux4.4_Camera_CN.pdf

介绍Rockchip系列芯片的ISP、CIF的驱动结构，以及在此基础上如何编写/移植Sensor驱动、上层调试方法、应用程序开发接口、3A集成等。

  • ISP21_ISP30/Doc/Camera/Rockchip_Trouble_Shooting_Linux4.4_Camera_CN.pdf

记录RKISP及Camera 在调试过程中常见的一些问题与排查思路。

6.10. 部署iqfile文件

板卡iqfile文件存放在/etc/iqfiles/目录下，以ov8858为例：

1
2
3
4
5
6
7
8
#查看是目录下的ov8858 iqfile文件
ls /etc/iqfiles/*8858*

#信息输出如下
/etc/iqfiles/ov8858_HS5885-BNSM1018-V01_default.json
/etc/iqfiles/ov8858_HS8858-EB1008-V02_JX0843.json
/etc/iqfiles/ov8858_SLD-S10-M258-V1_DL820B-D.json
/etc/iqfiles/ov8858_XHG-RKX11B-V10_default.json

可见，存在4份iqfile文件，那么实际使用的是哪份iqfile文件？

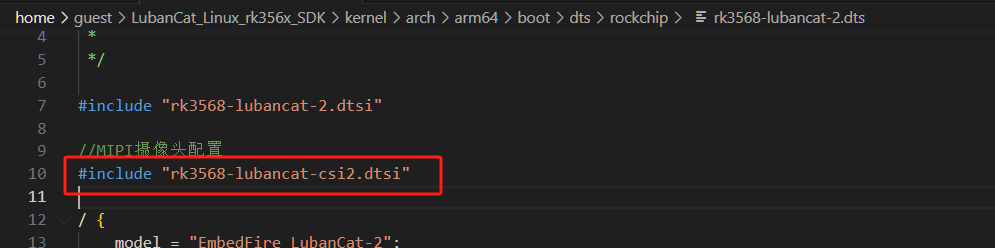

实际使用的iqfile文件通过设备树的 rockchip,camera-module-name 进行指定，以鲁班猫2的dts为例：

../../_images/isp_35.jpg

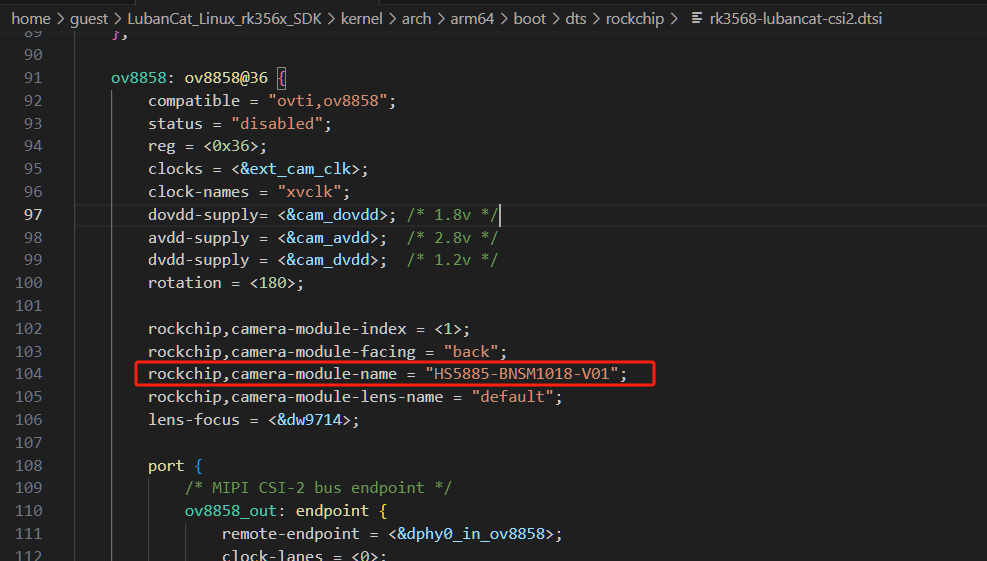

主dts引用了rk3568-lubancat-csi2.dtsi，继续查看：

../../_images/isp_36.jpg

可见，rockchip,camera-module-name指定了”HS5885-BNSM1018-V01”，那么调用3A服务的时候就会加载ov8858_HS5885-BNSM1018-V01_default.json

因此，需要修改iqfile文件，可以重命名并替换原来指定的文件，或者修改设备树重新指定为自己设置名字的iqfile文件。
