21. 4G¶

本章配套视频介绍:

《37-4G和5G模块的使用》

https://www.bilibili.com/video/BV12c411M7Gt/

LubanCat-RK356x系列板卡支持usb接口连接以及mini-pcie接口连接，虽然他们是两种不一样的接口，但是两种连接方式的原理都是通过usb来通讯。

usb接口连接和mini-pcie接口连接的区别

usb接口连接，需要把sim卡插在usb-4G模块上，使用的sim卡尺寸为 标准sim
mini-pcie接口连接，需要把sim卡插在板卡上，使用的sim卡尺寸为 nano sim

本章会介绍以下4G模块的使用：

EC20
EC200N-CN(理论上适用于EC100N-CN,EC200S 系列,EC200N-CN,EC200M-CN,EC600M-CN,EC600N-CN,EC800M-CN,EC800N-CN,EG912N-EN,EG915N 系列)

21.1. EC20¶

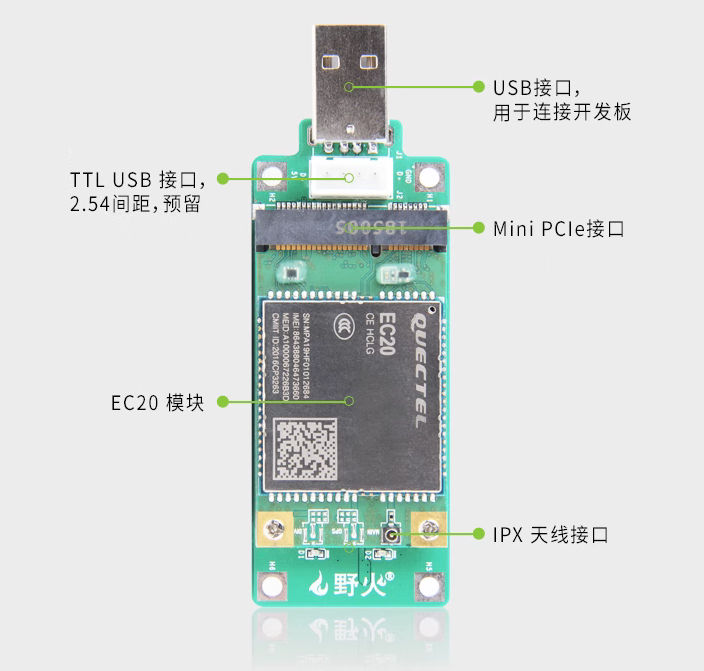

野火EC20 4G模块是由EC20 Pcie接口模组加一个USB转接板构成，可方便插接到带有USB接口的Linux主板上。 EC20型号众多，我们选用的型号是CEHCLG，全网通，7模，纯数据、单天线版本。

EC20_4G_module.png¶

EC20是移远的一款4G模组，有Mini PCle和LCC两种封装，与处理器通信的协议为USB。即你们在市面上看到的那些通过板载的PCle接口与EC20连接的板卡，他们通信时也是通过USB通信，并不是一些初学用户说的通过PCle通信， PCle只是一种封装而已，最终通信都是通过USB。

EC20_4G_module_front.png¶

EC20_4G_module_back.png¶

21.1.1. 模块安装¶

21.1.1.1. pcie¶

LubanCat-1

LubanCat-2

LubanCat-2N

21.1.1.2. SIM卡¶

想要运行4G，除了要安装4G模块，还要安装SIM卡

21.1.2. 图形界面¶

本方法适用于Ubuntu

首先安装好无线模块，pcie不支持热插拔（需要开机前安装好）
开机后点开桌面的右上角的网络图标
会看到4g信号被加载出来了
点击连接，就会进入连接界面,要5步设置连接
直接按next进入下一步操作
设置地区，选择中国
选择你的卡的运营商
选择卡的运行模式，选择互联网的选项
点击应用设置完成
设置移动宽带网络密码,密码有可能是123456，000000.手机后6位，身份证后六位，如果都不成功，建议拨打客服

设置成功后就会看到，有成功连接的显示
查看网络情况
ifconfig查看
查看网络连接

如果你无法ping通网络，出现以下情况

root@lubancat:~# ping mi.com
ping: unknown host

可能你是接了网线的（假设使用了eth0接口），而默认路由表却不是4G模块，如果想使用网卡上网，则需要更新路由表，解决办法如下：

route del -net 0.0.0.0 eth0
route add -net 0.0.0.0 ppp0

21.1.3. 命令行¶

LubanCat-RK356x系列板卡出厂固件已经支持4G模块的，所以在收到板卡后可以直接使用，使用方式也非常简单，首先插入4G的电话卡到SIM卡座上，这张电话卡必须是可以上网的，然后接上IPX天线（4G模块在发货的时候就已经接好天线的了），最终连接到板卡上，按以下操作就可以

等待大约6S，可以看到4G模块的蓝色LED灯在闪烁，然后可以在终端输入dmesg命令，能看到以下内容，就代表模块启动成功：

 dmesg

 ···

 [ 7045.607736] usbcore: registered new interface driver usbserial_generic
 [ 7045.614387] usbserial: USB Serial support registered for generic
 [ 7045.687710] usbcore: registered new interface driver option
 [ 7045.697962] usbserial: USB Serial support registered for GSM modem (1-port)
 [ 7045.706058] option 1-1.1:1.0: GSM modem (1-port) converter detected
 [ 7045.719742] usb 1-1.1: GSM modem (1-port) converter now attached to ttyUSB0
 [ 7045.732624] option 1-1.1:1.1: GSM modem (1-port) converter detected
 [ 7045.745153] usb 1-1.1: GSM modem (1-port) converter now attached to ttyUSB1
 [ 7045.758280] option 1-1.1:1.2: GSM modem (1-port) converter detected
 [ 7045.771023] usb 1-1.1: GSM modem (1-port) converter now attached to ttyUSB2
 [ 7045.779959] option 1-1.1:1.3: GSM modem (1-port) converter detected
 [ 7045.795461] usb 1-1.1: GSM modem (1-port) converter now attached to ttyUSB3

21.1.3.1. 安装必要的依赖¶

#更新软件
sudo apt update

#获取依赖软件
sudo apt install make gcc git busybox udhcpc

21.1.3.2. 获取、编译quectel-CM源码¶

#获取quectel-CM源码
git clone https://github.com/kmilo17pet/quectel-cm.git
#进入源码目录
cd quectel-cm/
#编译源码
make

编译过程中会有很多warning，最后得到quectel-CM

提示

除了以上自行编译源码，也可以使用野火编译好的，可执行以下操作。

#wget下载编译好的quectel-CM至/usr/bin/目录下
sudo wget -O /usr/bin/quectel-CM https://cloud.embedfire.com/software/packages/quectel-CM
#添加执行权限
sudo chmod 777 /usr/bin/quectel-CM

21.1.3.3. 拨号¶

拨号命令如下，其中APN根据手机卡运营商而定

#-s参数指定数据连接的APN
sudo ./quectel-CM -s ANP &

#APN:
移动："cmnet"
联通："3gnet"
电信："ctnet"

测试用的是联通卡所以使用的命令如下

#指定联通的APN
sudo ./quectel-CM -s 3gnet &

21.1.3.4. 网络测试¶

21.1.3.5. 4G自启动¶

为了以后方便使用，把quectel-CM复制到/usr/bin/下

1	sudo cp quectel-CM /usr/bin/ -f

添加自启动脚本

1	sudo vi /opt/auto_4G.sh

添加如下内容,3gnet是APN根据自己手机卡运营商决定

#注意不要加&，否则可能自启动失败

#!/bin/bash
sudo quectel-CM -s 3gnet

添加执行权限

1	sudo chmod 0755 /opt/auto_4G.sh

创建配置文件，在/etc/systemd/system/目录下创建一个auto_4G.service配置文件，内容如下

[Unit]
Description = auto_4G daemon

[Service]
ExecStart = /opt/auto_4G.sh
Restart = always
Type = simple

[Install]
WantedBy = multi-user.target

使能auto_4G.service服务

sudo systemctl enable auto_4G
sudo systemctl start auto_4G

重启开发板，并测试

21.1.4. 拨号脚本拨号¶

除了上述使用quectel-CM进行拨号外，也可以使用拨号脚本进行拨号

本方法不适用于Ubuntu

21.1.4.1. 安装必要的依赖¶

#更新软件
sudo apt update

#获取依赖软件
sudo apt install ipppd

21.1.4.2. 加载三个必要文件¶

ec20_options
ec20_ppp_dialer
ppp-on.sh

ppp-on.sh就是拨号脚本，直接运行它可以进行拨号， ec20_options是拨号的配置文件，而ec20_ppp_dialer则是拨号的一些指令。

三个文件的内容如下：

ec20_options文件内容如下：

ec20_options¶

/dev/ttyUSB2
115200
crtscts
modem
persist
lock
noauth
noipdefault
debug
nodetach
user Anyname
password Anypassword
ipcp-accept-local
ipcp-accept-remote
#replacedefaultroute
defaultroute
usepeerdns
noccp
nobsdcomp
novj
#Dump

ec20_ppp_dialer文件内容如下：

ec20_ppp_dialer¶

ABORT "NO CARRIER"
ABORT "ERROR"
TIMEOUT 120
"" ATE
SAY "ATE"
ECHO ON
OK ATH
OK ATP
OK AT+CGDCONT=1,\"IP\",\"CMNET\"
#OK AT+ZSNT=0,0,0
OK ATD*98*1#
CONNECT

ppp-on.sh文件内容如下：

ppp-on.sh¶

#!/bin/sh
#clear
#ppp-on.sh
OPTION_FILE="ec20_options"
DIALER_SCRIPT="ec20_ppp_dialer"
pppd file $OPTION_FILE connect '/usr/sbin/chat -v -f ec20_ppp_dialer' &

21.1.4.3. 运行4G模块¶

#给予运行权限
sudo chmod +x ppp-on.sh

#root运行脚本
sudo ./ppp-on.sh

#运行结果
ATE
OK
ATH
OK
ATP
OK
AT+CGDCONT=1,"IP","CMNET"
OK
ATD*98*1#
CONNECT
Script /usr/sbin/chat -v -f ec20_ppp_dialer finished (pid 3212), status = 0x0
Serial connection established.
using channel 1
Using interface ppp0
Connect: ppp0 <--> /dev/ttyUSB2
sent [LCP ConfReq id=0x1 <asyncmap 0x0> <magic 0xb20ad31b> <pcomp> <accomp>]
rcvd [LCP ConfReq id=0x0 <asyncmap 0x0> <auth chap MD5> <magic 0x3331db1f> <pcomp> <accomp>]
sent [LCP ConfAck id=0x0 <asyncmap 0x0> <auth chap MD5> <magic 0x3331db1f> <pcomp> <accomp>]
rcvd [LCP ConfAck id=0x1 <asyncmap 0x0> <magic 0xb20ad31b> <pcomp> <accomp>]
sent [LCP EchoReq id=0x0 magic=0xb20ad31b]
rcvd [LCP DiscReq id=0x1 magic=0x3331db1f]
rcvd [CHAP Challenge id=0x1 <c572f22c913258ae462be0b73b58937c>, name = "UMTS_CHAP_SRVR"]
sent [CHAP Response id=0x1 <f5676d5cae1f8da564d629fb335728ab>, name = "Anyname"]
rcvd [LCP EchoRep id=0x0 magic=0x3331db1f b2 0a d3 1b]
rcvd [CHAP Success id=0x1 ""]
CHAP authentication succeeded
CHAP authentication succeeded
sent [IPCP ConfReq id=0x1 <addr 0.0.0.0> <ms-dns1 0.0.0.0> <ms-dns2 0.0.0.0>]
rcvd [IPCP ConfReq id=0x0]
sent [IPCP ConfNak id=0x0 <addr 0.0.0.0>]
rcvd [IPCP ConfNak id=0x1 <addr 10.86.xxx.xxx> <ms-dns1 120.196.165.7> <ms-dns2 221.179.38.7>]
sent [IPCP ConfReq id=0x2 <addr 10.86.xxx.xxx> <ms-dns1 120.196.165.7> <ms-dns2 221.179.38.7>]
rcvd [IPCP ConfReq id=0x1]
sent [IPCP ConfAck id=0x1]
rcvd [IPCP ConfAck id=0x2 <addr 10.86.xxx.xxx> <ms-dns1 120.196.165.7> <ms-dns2 221.179.38.7>]
Could not determine remote IP address: defaulting to 10.64.64.64
not replacing default route to eth0 [192.168.103.254]
local  IP address 10.86.xxx.xxx
remote IP address 10.64.64.64
primary   DNS address 120.196.165.7
secondary DNS address 221.179.38.7
Script /etc/ppp/ip-up started (pid 3221)
Script /etc/ppp/ip-up finished (pid 3221), status = 0x0

当你看到拨号返回的内容后有IP地址时，就证明拨号成功。

rcvd [IPCP ConfNak id=0x1 <addr 10.86.xxx.xxx> <ms-dns1 120.196.165.7> <ms-dns2 221.179.38.7>]
sent [IPCP ConfReq id=0x2 <addr 10.86.xxx.xxx> <ms-dns1 120.196.165.7> <ms-dns2 221.179.38.7>]

21.1.4.4. 验证4G网卡¶

#查看ip
ifconfig

然后我们可以验证一下ping功能，是否可以访问互联网（此处以ping baidu.com为示例）：

root@lubancat:~# ping baidu.com
PING baidu.com (110.242.68.66) 56(84) bytes of data.
64 bytes from 110.242.68.66 (110.242.68.66): icmp_seq=1 ttl=48 time=82.2 ms
64 bytes from 110.242.68.66 (110.242.68.66): icmp_seq=2 ttl=48 time=131 ms
64 bytes from 110.242.68.66 (110.242.68.66): icmp_seq=3 ttl=48 time=113 ms
64 bytes from 110.242.68.66 (110.242.68.66): icmp_seq=4 ttl=48 time=117 ms

如果你无法ping通网络，出现以下情况

root@lubancat:~# ping mi.com
ping: unknown host

可能你是接了网线的（假设使用了eth0接口），而默认路由表却不是4G模块，如果想使用网卡上网，则需要更新路由表，解决办法如下：

route del -net 0.0.0.0 eth0
route add -net 0.0.0.0 ppp0

21.1.5. 可能出现的问题¶

经过实测，目前的脚本是可以连接到移动、联通、电信的，如果出现一些其他的问题，可以参考以下内容：

APN设置:

移动：at+cgdcont=1，"ip"，"cmnet"
联通：at+cgdcont=1，"ip"，"3gnet"
电信：at+cgdcont=1，"ip"，"ctnet"

拨号：

 移动：*99***1#或*98*1#
 联通：*99#电信：#777

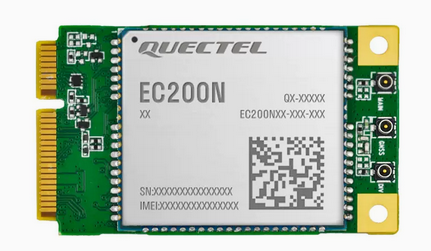

21.2. 移远cat1系列4G模块（已验证：EC200N-CN）¶

本节内容适合 EC100N-CN/ EC200S 系列/ EC200N-CN/ EC200M-CN/ EC600M-CN/ EC600N-CN/ EC800M-CN/ EC800N-CN/ EG912N-EN/ EG915N 系列/ EC200A 系列/ UC200A-GL/ EG912Y 系列// EC100Y 系列 EC600E-CN/ EC800E-CN/

注意

如遇到上述模块无法实现下面的功能，可以联系技术支持，将不适配的移除。

目前已验证的模块有：EC200N-CN

21.2.1. 命令行¶

简单流程：

连接模块，插入sim卡
等待模块成功加载
检查sim卡是否正常工作
配置模块网卡模式
拨号上网

21.2.1.1. 连接模块，插入sim卡¶

参照上文的EC20的安装以及sim卡的插入

21.2.1.2. 等待模块成功加载¶

使用下列命令查看模块是否加载上

ls /dev/ttyUSB*

#如果为下面的情况即为成功加载
root@lubancat:~# ls /dev/ttyUSB*
/dev/ttyUSB0  /dev/ttyUSB1  /dev/ttyUSB2
root@lubancat:~# ^C

21.2.1.3. 检查sim卡是否正常工作¶

#在后台显示/dev/ttyUSB2返回的信息(如果想退出后台显示,使用后面的命令：pkill cat)
cat /dev/ttyUSB2 &

#检查sim卡的状态
echo -e "AT+CPIN?\r\n" >  /dev/ttyUSB2

#如果返回值为如下即为获取sim卡成功
+CPIN: READY

OK

#如果返回值为如下即为获取sim卡失败

+CME ERROR: 10

+CME ERROR: 13

注解

如果遇到无法读卡的问题，可能是卡的触电没有紧密与模块的卡座亲密接触，也可能是模块不支持该品类的卡，最佳的解决方法是联系模块的提供商，让他们给你的问题解决

21.2.1.4. 配置模块网卡模式¶

注解

如果之前成功配置过网卡的模式，网卡是会把成功配置的网卡模式保存，就不需要额外再配置网卡模式了（使用网络可以跳过此步）

ECM和RNDIS是两种不同的USB网络共享协议。

ECM(Ethernet Networking Control Model)使用标准的Ethernet II帧格式，在ECM模式下，4G网卡会被识别为一个网络接口，可以直接通过DHCP获取IP地址。

RNDIS(Remote Network Driver Interface Specification)使用Microsoft Remote NDIS（RNDIS）协议封装数据包,而在RNDIS模式下，4G网卡会被识别为一个USB设备，需要安装相应的驱动程序才能使用。

AT命令列表¶
命令	功能
AT+QCFG=”usbnet”	查询网卡模式
AT+QCFG="usbnet",1	设置网卡为ECM模式
AT+QCFG="usbnet",3	设置网卡为RNDIS模式

21.2.1.4.1. 获取当前网卡模式¶

由于模块是使用AT指令操作的。所以可以使用minicom来进行操作，这里为了简化操作，没使用minicom，而是直接在命令行上操作

端口位置：/dev/ttyUSB2

#查询当前模式

#在后台显示/dev/ttyUSB2返回的信息(如果想退出后台显示,使用后面的命令：pkill cat)
cat /dev/ttyUSB2 &

#查询当前网卡的模式
echo -e "AT+QCFG=\"usbnet\"\r\n" >  /dev/ttyUSB2

#例子:
root@lubancat:~# cat /dev/ttyUSB2 &
[1] 1155
root@lubancat:~# echo -e "AT+QCFG=\"usbnet\"\r\n" >  /dev/ttyUSB2
root@lubancat:~#
+QCFG: "usbnet",3

#解析
可以看到返回了3，这个是网卡在RNDIS模式

+QCFG: "usbnet",3 : RNDIS模式
+QCFG: "usbnet",1 : ECM模式

21.2.1.4.2. 配置模块网卡模式为ECM¶

#在后台显示/dev/ttyUSB2返回的信息(如果想退出后台显示,使用后面的命令：pkill cat)
cat /dev/ttyUSB2 &

#配置为ECM模式(返回：OK 代表配置成功)
echo -e "AT+QCFG=\"usbnet\",1\r\n" >  /dev/ttyUSB2

#重启模块（重启模块才能生效）
echo -e "AT+CFUN=1,1\r\n" >  /dev/ttyUSB2

#重启后可以查看配置是否成功生成

例子

21.2.1.4.3. 配置模块网卡模式为RNDIS¶

#在后台显示/dev/ttyUSB2返回的信息(如果想退出后台显示,使用后面的命令：pkill cat)
cat /dev/ttyUSB2 &

#配置为ECM模式(返回：OK 代表配置成功)
echo -e "AT+QCFG=\"usbnet\",3\r\n" >  /dev/ttyUSB2

#重启模块（重启模块才能生效）
echo -e "AT+CFUN=1,1\r\n" >  /dev/ttyUSB2

#重启后可以查看配置是否成功生成

例子

详细过程和ECM模式类似，更改其中项就行了

21.2.1.5. 拨号上网¶

如果你完成了前面的配置，把网卡成功配置成ECM模式或者RNDIS模式，即可拨号上网

21.2.1.5.1. 拨号前准备¶

在拨号上网前，需要查看一下网卡是否成功生成网络节点

#列出当前网络的信息

ifconfig

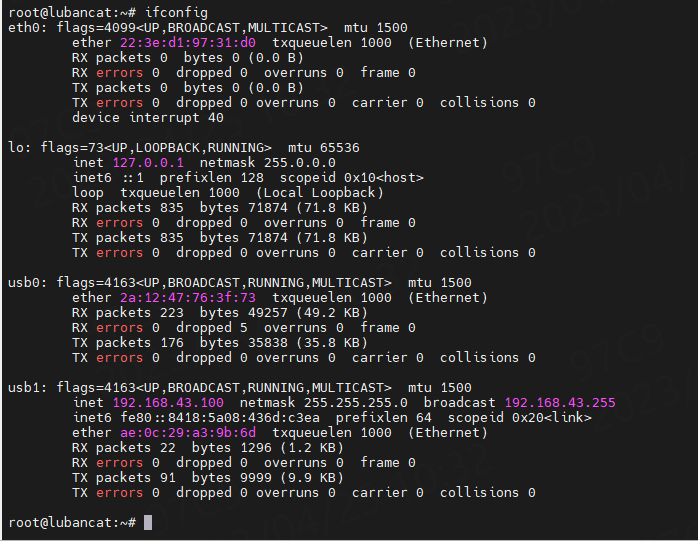

如下图

如果网卡能成功获取ip，像上图的usb1一样即可往后进行拨号操作
如果网卡没能成功获取到ip，像上图的usb0一样，需要重新复位模块或着重启机器

#复位模块命令
echo -e "AT+CFUN=1,1\r\n" >  /dev/ttyUSB2

注解

复位成功后一般就能显示ip了，如果不行，请查看网卡模式的配置模式是否正确，模块是否能正常工作

21.2.1.5.2. 拨号上网¶

在开展这一步前，你需要注意

网卡是否成功获取ip
是否插入sim卡

AT命令列表¶
命令	功能
AT+qnetdevctl=1,1,1	立即拨号
AT+qnetdevctl=3,1,1	自动拨号(开机自动拨号)
AT+qnetdevctl=0,1,1	断开拨号
AT+QICSGP=1,”apn”,”username”,”password”,2	专网卡拨号

拨号上网操作流程

#在后台显示/dev/ttyUSB2返回的信息(如果想退出后台显示,使用后面的命令：pkill cat)
cat /dev/ttyUSB2 &

#立即拨号(返回：OK 代表配置成功)
echo -e "AT+qnetdevctl=1,1,1\r\n" >  /dev/ttyUSB2

#自动获取网络
dhclient

例子：

问题分析：

如果在拨号的时候返回了ERROR:你的卡可能是专网卡，需要更换拨号命令

#需要根据自己的实际情况去填写
AT+QICSGP=1,"apn","username","password",2

如果自动获取网络后也没法连上网络，需要检查一下sim卡是否能正常使用

网卡拨号说明

21.2.2. 桌面端控制¶

桌面端的原理是通过ipppd拨号进行上网，在拨号后会新增一个新的网络节点，使用该节点即可联网

步骤：

安装ipppd
安装模块
检查sim卡是否正常工作
配置4G网卡
桌面端配置网络
修改路由表，配置出口的网络

21.2.2.1. 安装ipppd¶

#更新软件源
sudo apt update

#安装ipppd
sudo apt install ipppd

21.2.2.2. 安装模块¶

该过程可以参照上文的模块安装，这里不过多赘述

21.2.2.3. 检查sim卡是否正常工作¶

#在后台显示/dev/ttyUSB2返回的信息(如果想退出后台显示,使用后面的命令：pkill cat)
cat /dev/ttyUSB2 &

#检查sim卡的状态
echo -e "AT+CPIN?\r\n" >  /dev/ttyUSB2

#如果返回值为如下即为获取sim卡成功
+CPIN: READY

OK

#如果返回值为如下即为获取sim卡失败

+CME ERROR: 10

+CME ERROR: 13

注解

如果遇到无法读卡的问题，可能是卡的触电没有紧密与模块的卡座亲密接触，也可能是模块不支持该品类的卡，最佳的解决方法是联系模块的提供商，让他们给你的问题解决

21.2.2.4. 配置4G网卡¶

配置4G网卡的时候需要网卡在非拨号状态或者非自动拨号的状态

#在后台显示/dev/ttyUSB2返回的信息(如果想退出后台显示,使用后面的命令：pkill cat)
cat /dev/ttyUSB2 &

#断开拨号(返回：OK 代表配置成功)
echo -e "AT+qnetdevctl=0,1,1\r\n" >  /dev/ttyUSB2

21.2.2.5. 桌面端配置网络¶

当开机插入模块后，就会看到下图（注意模块一定要加天线，如果没有下图这个，可以检查一下手机卡能不能使用，这个信号图需要开机等待一下时间才能出现）

然后点击”New Mobile Broadband connection” 进行网络配置

点击next

国家选中国，然后点击NEXT

笔者使用的是电信卡，所以选择了4

选择接入点后，点击NEXT继续

点击apply

可以看到网络加载成功

此时，网络还不能正常使用（详细看下一节）

21.2.2.6. 修改路由表，配置出口的网络¶

可以看到刚连接成功后，网络是无法ping成功的、
查看路由表，发现有两个default的路由，由于我们在桌面端的配置的网络输出接口是ppp0，所以需要把usb0的路由关闭

#xxx是目前的正在使用默认路由的接口
sudo route del default dev xxx

关闭了usb0的默认路由后，网络变得通畅了

21.2.2.7. 重复连接¶

当你成功配置完网络后，重启，依旧会保留4G的配置

点击即可进入链接

如果网络不通的话，根据上述方法修改路由表即可。

21.3. 合宙4G模块（已验证：air724ug air780e）¶

注解

air724ug目前测试的是网卡自带sim卡的

本节教程适用于air720ug系列 air780e系列，本节内容主要是rndis的教程，如果想要使用ppp可以前往合宙官网进行查询

21.3.1. 准备¶

安装好sim卡
连接好天线
连接好模块

21.3.2. 配置网卡¶

在linux上目前没有配置合宙4G网卡的方法，需要先在windows上配置好网络，然后再放到鲁班猫上运行,出厂镜像默认带有RNDIS模式。所以，可以不用配置网卡

21.3.3. 连接网络¶

如果你的sim卡是能正常被模块识别的且能正常上网的，就会生成ethx（x为数字）的网络端口，会自动获取ip，ip获取完就可以联网了
如果你没装sim卡，或者sim卡没有被识别到以及不能正常上网，就会出现能生成ethx（x为数字）的网络端口，但是无法上不了网
