26. 5G#

本章配套视频介绍:

../../../_images/video.png

《37-4G和5G模块的使用》

https://www.bilibili.com/video/BV12c411M7Gt/

LubanCat-RK3576系列板卡支持usb接口连接以及mini-pcie接口连接， 虽然他们是两种不一样的接口，但是两种连接方式的原理都是通过usb来通讯。

usb接口连接和mini-pcie接口连接的区别

  • usb接口连接，需要把sim卡插在usb-5G模块的底板上(可以搭配野火商城中的4G模块底板使用)，使用的sim卡尺寸为 标准sim

  • mini-pcie接口连接，需要把sim卡插在板卡上，使用的sim卡尺寸为 nano sim

注意

鲁班猫3目前有两个版本，主要区别是pcie座子有无加高。可根据座子上的丝印进行直观判断。若为未加高版本，会出现SIM/TF二合一卡座太高，导致mini pcei接口无法接5G模块的情况。 未加高版本如果需要使用5G请外接USB转接板，然后接入到USB接口。pcie座子已加高的版本和猫3IO则不存在这个问题。

26.1. 5G模块#

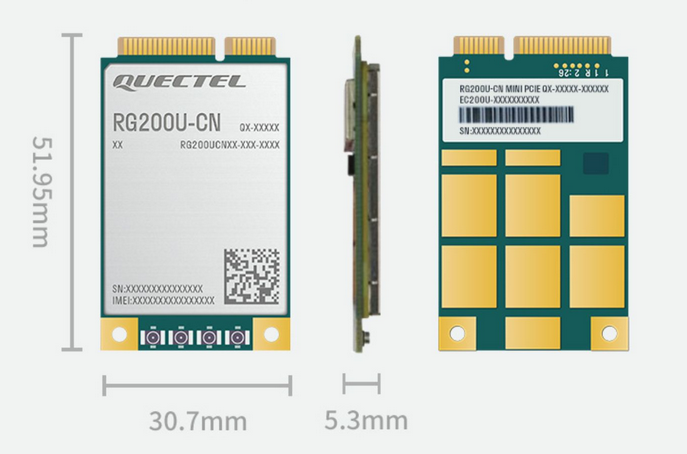

5G模块需要添加驱动支持，我们适配、测试使用过的5G模块型号为移远RG200U

LubanCat-2N

26.2. 模块安装#

26.2.1. mini pcie#

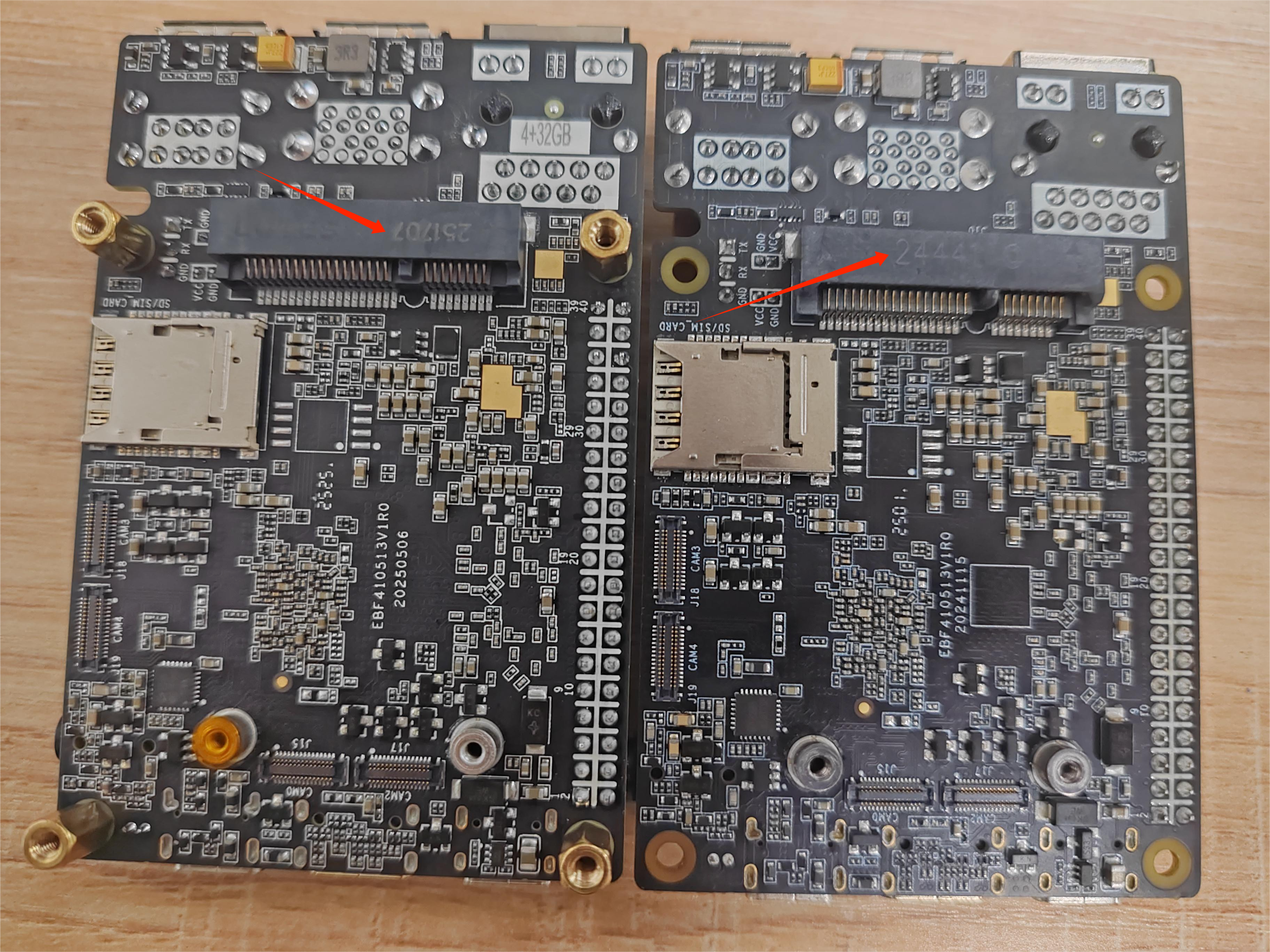

下图为两个版本的猫3，左边为座子加高版本，右边为未加高版本。用户线下可根据座子上的丝印区别进行判断。

../../../_images/lbc3-pcie-difference.png

两个版本接入5G模块的实际效果如下：

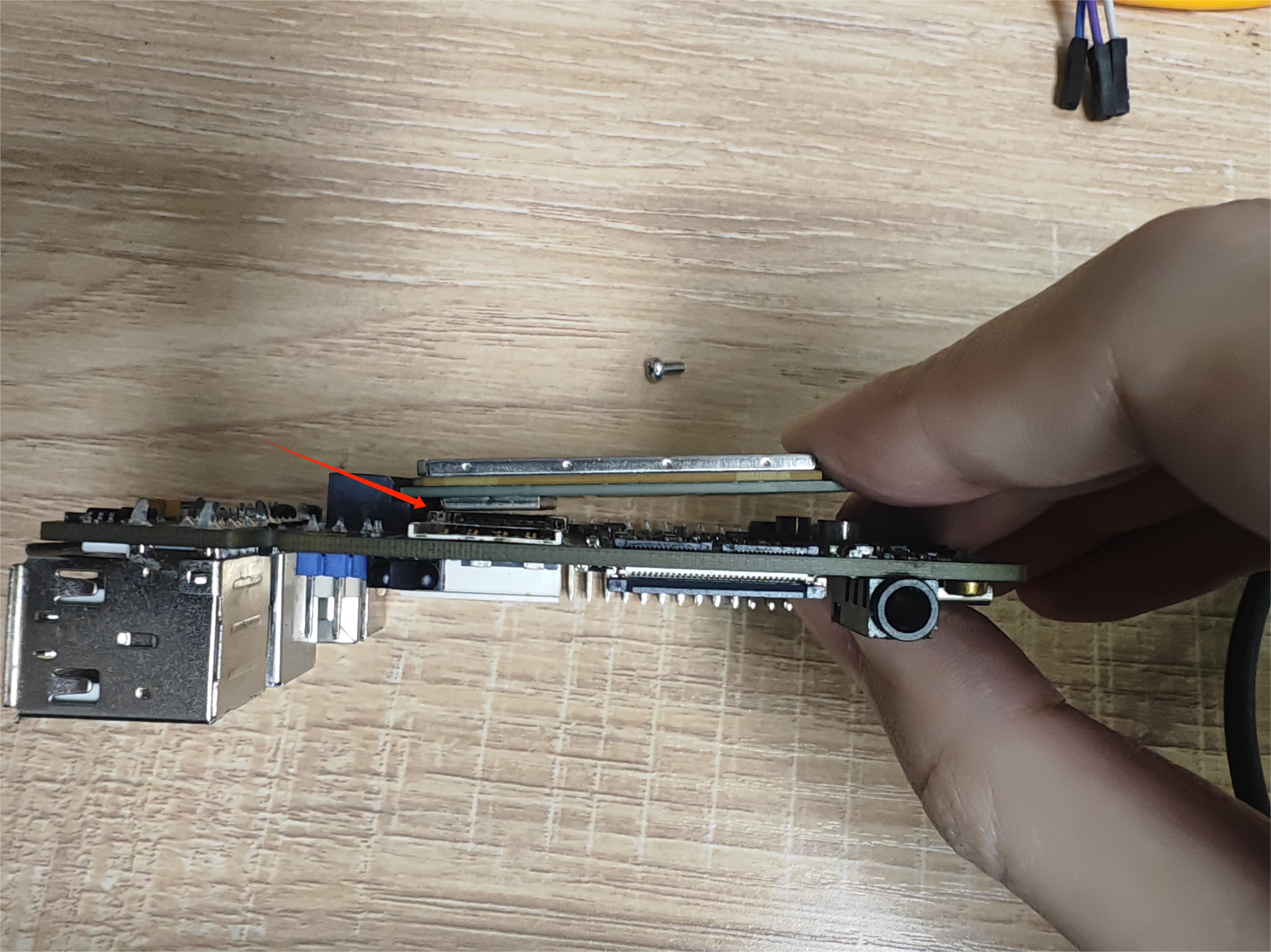

pcie座子未加高版本（丝印：24441 @）：

../../../_images/lbc3-lowpcie.png

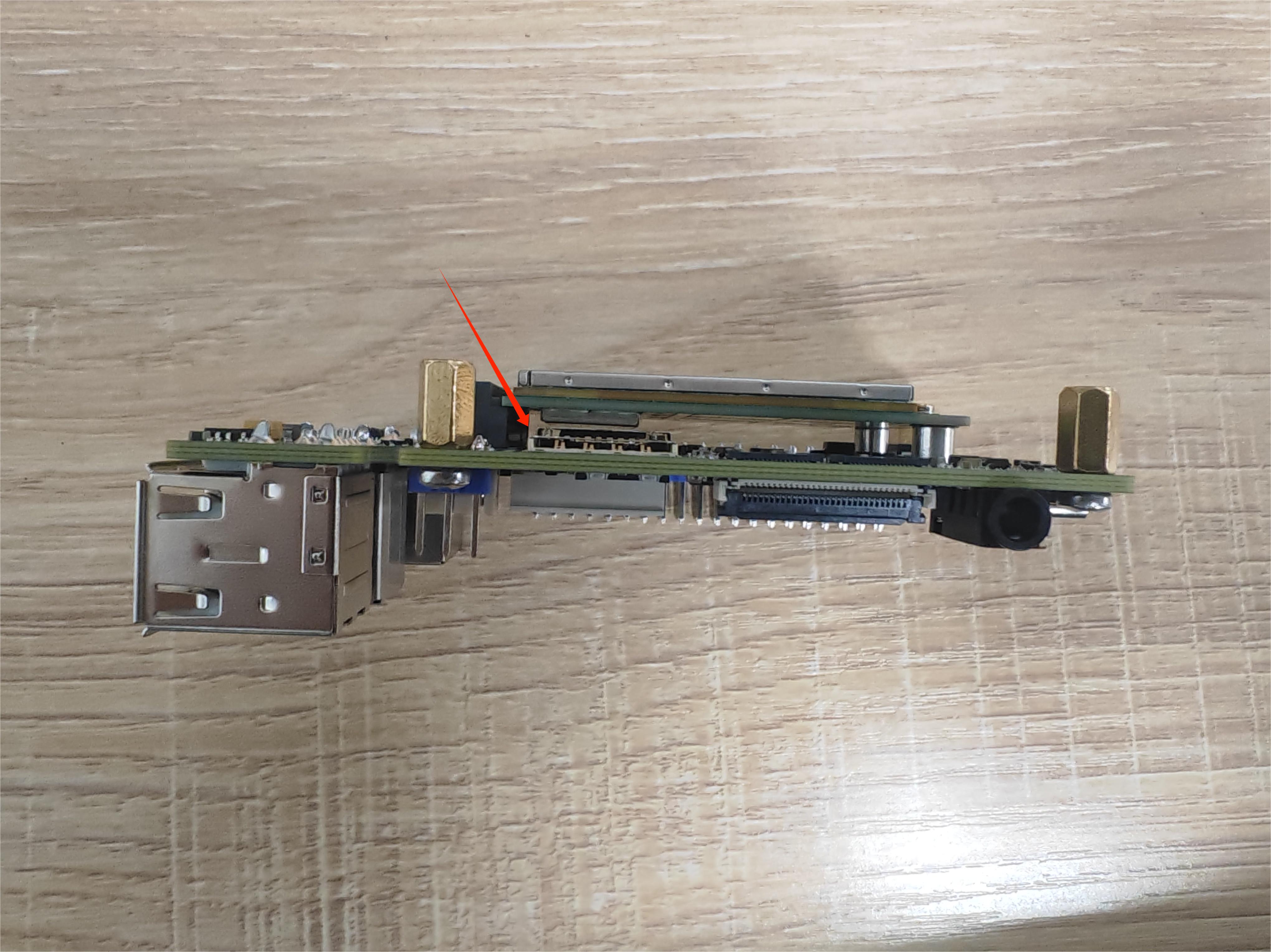

pcie座子已加高版本（丝印：251707）：

../../../_images/lbc3-highpcie.png

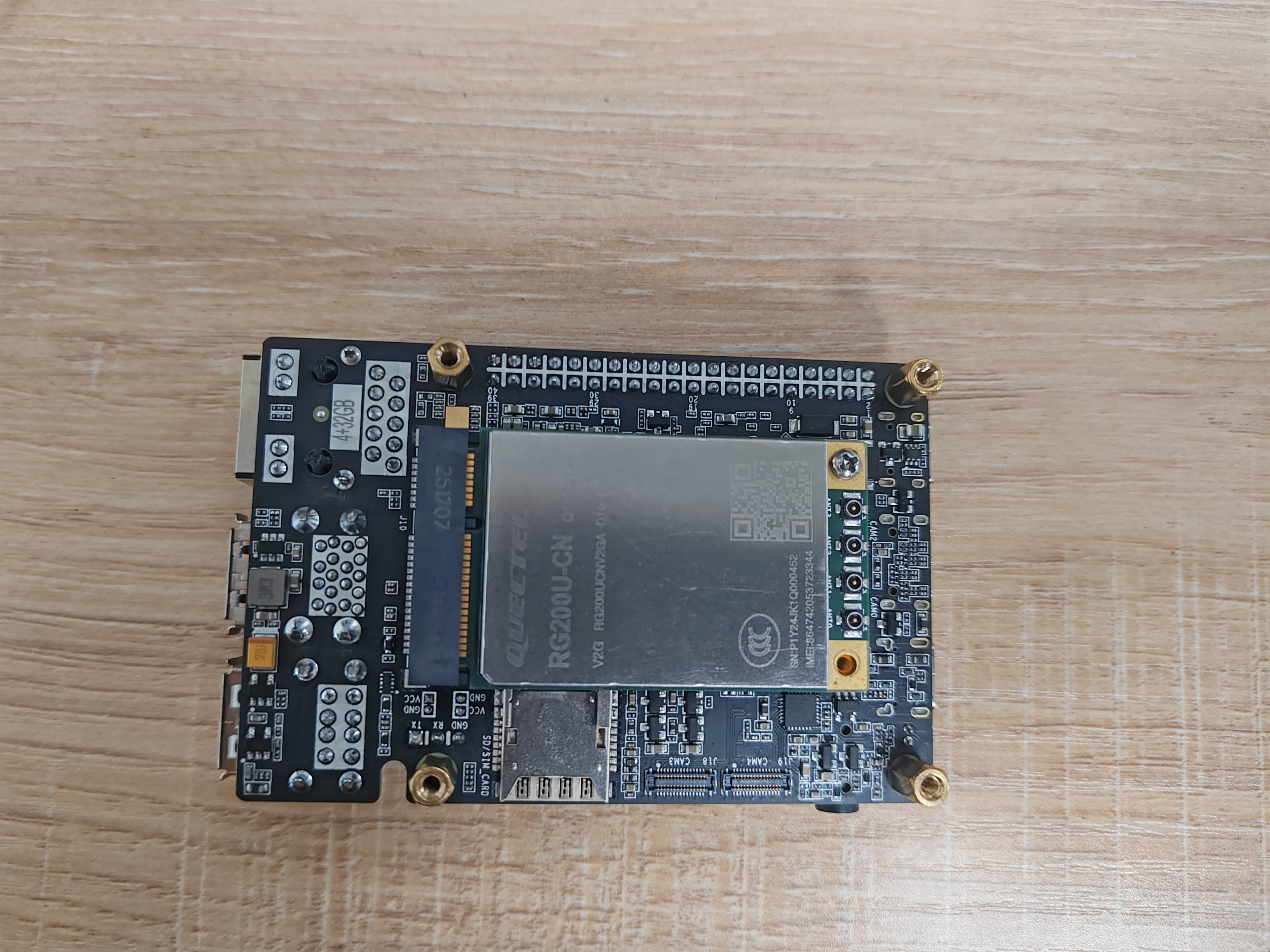

pcie座子已加高版本正常接入5G模块后外观效果展示：

../../../_images/lbc3-5g.png

26.2.2. usb转接板#

搭配野火4G模块底板

LubanCat-2N

26.2.3. SIM卡#

想要运行5G，除了要安装5G模块，还要安装SIM卡

LubanCat-2N

26.3. 使用方法#

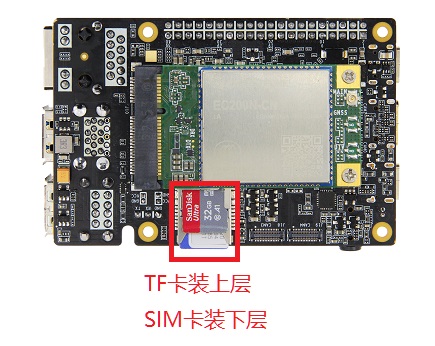

如果通过USB转接板接入板卡，确认模块天线接上，转接板上SIM卡插入，并且SIM卡能正常上网。 如果是鲁班猫3 TF卡和SIM卡二合一座子，则SIM卡装下层，TF卡装上层。

../../../_images/4g_01.jpg

26.3.1. 查看IP和网络#

查看ip(开机后需要等待才能看到ip的生成)

1#查看ip地址
2sudo ifconfig
LubanCat-2N

注意

如果看到ip地址不是 192.168.xxx.xxx ,则证明模块处于网卡模式， 可以连接外网,如果ip地址是 192.168.xxx.xxx 网卡可能处于路由模式或者桥接模式， 我们就需要通过下一小节的内容，对网络进行设置

ping网络(查看网络是否能够正确连接网络)

1sudo ping baidu.com

如果出现下图的情况，则说明能够正常连接网络

LubanCat-2N

26.4. 移远RG200U配置#

移远RG200U支持两种接口的网卡拨号，一种是usb网卡拨号，另一种是Ethernet网卡拨号， 由于我们的鲁班猫暂未支持Ethernet网卡拨号，所以下面我会使用usb网卡拨号给大家讲解一下

LubanCat-2N

26.4.1. 网卡拨号模式#

移远RG200U网卡的网卡拨号模式有三种

  1. 网卡模式

  2. 路由模式

  3. 桥接模式

注意

如果只想连接网络，请选择网卡模式，其他模式在默认配置下没办法连接外网

26.4.1.1. 网卡模式#

如果只想用来连接网络，选择这一项

LubanCat-2N

26.4.1.2. 路由模式#

默认配置下，不支持连接外网

LubanCat-2N

26.4.1.3. 桥接模式#

默认配置下，不支持连接外网

LubanCat-2N

26.4.2. 驱动类型#

RNDIS, NCM, ECM和MBIM都是一些用于在USB上实现以太网功能的协议⁵。它们的区别主要在于以下几个方面：

  • RNDIS是一种由微软提出的供应商协议，它需要安装专门的驱动程序，而且只支持Windows系统³⁴⁵。RNDIS的数据包是MAC包，但是有一个额外的报头¹²。

  • NCM和ECM都是基于USB通信设备类（CDC）的标准协议，它们可以跨平台使用，不需要安装驱动程序³⁴⁵。NCM和ECM的数据包也是MAC包，但是ECM没有报头，而NCM有一个可选的报头¹²。NCM相比ECM有更高的传输效率和兼容性⁵。

  • MBIM是一种专门针对移动宽带设备设计的接口模型，它由Intel, Microsoft等多家USB/IF成员提出，目的是统一和简化移动宽带设备的驱动和管理¹³⁴。MBIM支持多种移动网络技术，如GSM, CDMA, LTE等⁴。MBIM在Windows 8及以上版本中已经内置了类驱动程序，不需要额外安装驱动¹³ . Linux在3.8版本之后也支持MBIM. MBIM的数据包是IP包，而且有一个报头和一个报尾.

 1Source: Conversation with Bing, 2023/2/16
 2
 3(1) Ethernet over USB - Wikipedia. https://en.wikipedia.org/wiki/Ethernet_over_USB
 4
 5(2) RNDIS,ECM及MBIM报文简述 - 豆丁网. https://www.docin.com/p-703805208.html
 6
 7(3) mbim ndis ecm ncm之我的理解_wandersky0822的博客-CSDN博客_mbim. https://blog.csdn.net/wandersky0822/article/details/101559271
 8
 9(4) RNDIS,ECM及MBIM报文简述_百度文库. https://wenku.baidu.com/view/fd16907e011ca300a6c3903e.html
10
11(5) RNDIS,ECM及MBIM报文简述.doc. https://max.book118.com/html/2017/0831/131033866.shtm
12
13(6) 拨号之 PPP NDIS RNDIS CDC ECM NCM QMI-WWAN GOBINET RMNET MBIM 区别. https://blog.csdn.net/wwwyue1985/article/details/112971030

26.5. 使用AT命令配置移远RG200U网卡#

移远RG200U网卡的配置方式是使用AT命令，配置成功后网卡就会把配置保存到网卡内部。 因此，配置过一次后，我们就可以不用额外的配置

26.5.1. 配置前准备#

配置前需要把模块先安装好，然后开机，查看网卡驱动是否安装好

1#查看网卡是否安装驱动
2
3dmesg | grep GSM

如果有下面的东西出现证明驱动安装

LubanCat-2N

26.5.2. minicom的配置#

  1. 使用AT命令，我们需要使用安装软件--minicom

1#安装minicom软件包
2sudo apt install minicom
3
4#设置串口
5sudo minicom -s

如下图：

未找到图片

进入设置，按照下图，修改串口或者波特率，按键盘上的字母进入各自要设置的东西，enter键确认

未找到图片

设置完成后，可以按这按键保存配置，保存后，以后打开不用设置

未找到图片

然后"exit" 进入minicom的终端，"exit from minicom"就是退出minicom

未找到图片

26.5.3. 使用AT命令配置网卡#

如果你之前设置好了minicom，你就可以跳过minicom的配置，使用下列命令打开minicom

1sudo minicom

进去后，我们可以先输入数字，如果没有显示证明，证明我们还没有开回显

我们使用该方法进行设置 ： 先按组合键"Ctrl + A" 然后再按 "e"键

设置完成后，我们就可以使用AT命令和网卡通讯

AT指令#

AT指令

指令效果

指令返回

AT+QCFG="usbnet"

查询当前配置

5:NCM 1:ECM 2:MBIM 3:RNDIS

AT+QCFG="usbnet",5

配置网卡拨号方式及驱动类型为 NCM

OK

AT+QCFG="usbnet",1

配置网卡拨号方式及驱动类型为 ECM

OK

AT+QCFG="usbnet",2

配置网卡拨号方式及驱动类型为 MBIM

OK

AT+QCFG="usbnet",3

配置网卡拨号方式及驱动类型为 RNDIS

OK

AT+QCFG="nat"

查询当前配置

0:网卡模式 1:路由模式 2:网桥模式

AT+QCFG="nat",0

配置拨号模式为网卡模式

OK

AT+QCFG="nat",1

配置拨号模式为路由模式

OK

AT+QCFG="nat",2

配置拨号模式为网桥模式

OK

AT+QNETDEVCTL=3,1,1

网卡自动拨号

OK

AT+CFUN=1,1

网卡复位重启

OK

  • 如果收到 +CME ERROR: 4 ，证明指令没有输入正确，需要重新输入指令

注意

上面的这些参数配置需要重启后生效， 你可以使用复位网卡，重启板卡，如果是使用usb接口的话可以重新插拔

在配置之前，建议先查询配置，在配置完后，建议再次查询， 以确保配置能够正确写入到网卡内，有时候写入配置时不会成功返回OK，可以重复写入

注意

使用minicom时，不能使用退格键把发出去的内容删掉， minicom是以单个字符的方式发送的。 如果输入错误的指令可以通过修改指令，将指令修改为不影响网卡的指令， 发送出去，这样不会影响5G模块的工作。

举例

26.5.4. usb拨号模式设置举例#

未找到图片

26.5.5. 网卡驱动模式设置举例#

未找到图片

拨号组合示例如下，通过minicom发送：

1AT+QCFG="usbnet",3
2AT+QCFG="nat",0
3AT+QNETDEVCTL=3,1,1

配置完拨号方式和拨号模式后，也可通过echo发送自动拨号AT命令：

1echo -e "AT+QNETDEVCTL=3,1,1\r"  |  minicom -D /dev/ttyUSB2

发送AT+QNETDEVCTL=3,1,1信息如下图：

未找到图片

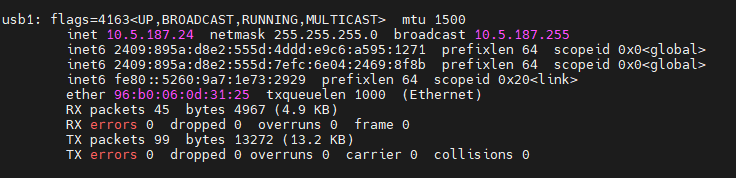

ifconfig命令查看5g网卡ip，如下图，会获取到ip6：

未找到图片
