20. PCI-E接口

LubanCat-RK3576系列板卡具有MINI-PCIE接口有以下板卡：

  1. LubanCat-3

20.1. MINI-PCIE接口

本章配套视频介绍:

../../../_images/video.png

《34-Mini-PCIe接口的使用》

https://www.bilibili.com/video/BV1yu4y1o75Q/?spm_id_from=333.788

MINI PCI-E接口的pcie类型: PCIe Gen2 x 1 lane

可接长度规格： 全高或半高

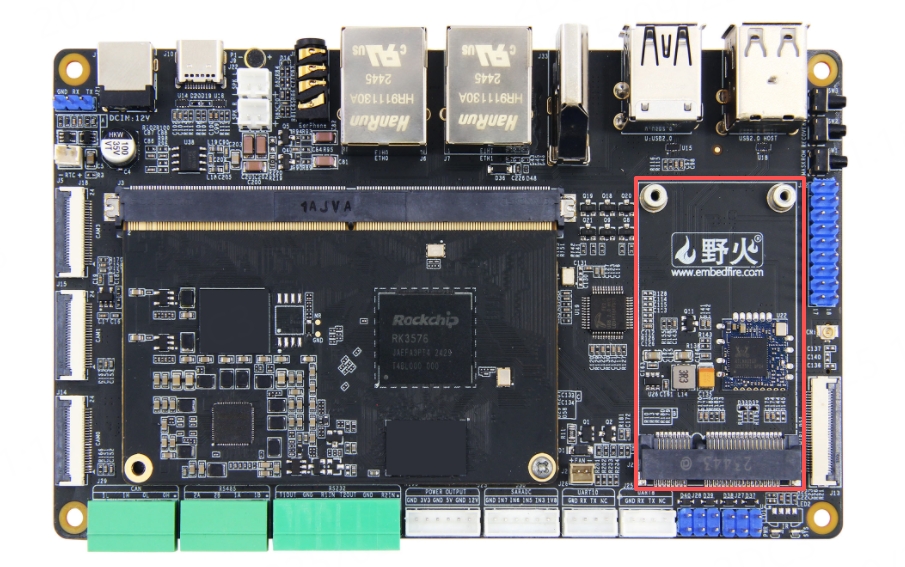

LubanCat-RK3576系列板卡都有MINI PCI-E接口，样式都几乎一致，这里以LubanCat-3为例，MINI PCI-E接口图片如下：

未找到图片

注意

LubanCat-RK系列板卡量产的MINI PCI-E接口的铜柱只贴在全高位置，半高网卡可以接MINI PCI-E延长片。

延长片参考链接： MINI PCI-E半高转全高延长片

20.1.1. MINI PCI-E的无线网卡安装说明

注意

MINI PCI-E接口不支持热插拔，请勿在上电的时候安装或者卸载， 上电时安装和卸载可能会导致板卡短路， 轻则板卡保护关机，重则损坏芯片的接口或者烧坏芯片

  • 安装MINI PCI-E接口的板子要注意，板子需要斜着插进去，如图所示：

未找到图片

  • 然后按压到带有螺纹的铜柱，用螺丝刀把螺丝扭紧，固定网卡

未找到图片

20.1.2. 搭配4G网卡使用

物理连接接口为MINI PCI-E，实际通讯接口为usb。

未找到图片

注意

猫3的Sim/TF二合一卡座太高，导致mini pcei接口无法接5G模块，如果需要使用5G请外接USB转接板，然后接入到USB接口。猫3IO则不存在这个问题。

20.1.3. 复用成msata接口

鲁班猫的mini-pcie接口除了能作为mini-pcie的功能使用外，还能作为msata接口使用，可以连接msata硬盘。

操作方法：

修改板卡配置文件，根据自己的板卡添加相应的配置文件。

1
2
#修改配置文件
sudo vi /boot/uEnv/uEnv.txt

  • 如果存在/boot/dtb/overlay/rk3576-lubancat-sata0-overlay.dtbo，可以不手动添加插件到板卡。

1
2
    root@lubancat:~# ls -l  /boot/dtb/overlay/rk3576-lubancat-sata0-overlay.dtbo
    -rw-r--r-- 1 root root 346  1月15日 16:10 /boot/dtb/overlay/rk3576-lubancat-sata0-overlay.dtbo

  • 如果不存在，则需要添加以下插件到板卡 /boot/dtb/overlay/ 目录下，然后在/boot/uEnv/uEnv.txt添加#dtoverlay=/dtb/overlay/rk3576-lubancat-sata0-overlay.dtbo语句。

rk3576-lubancat-sata0-overlay.dtbo

1
#dtoverlay=/dtb/overlay/rk3576-lubancat-sata0-overlay.dtbo

开关msata如下图:

  • 打开msata功能

未找到图片

  • 关闭msata功能

未找到图片
