2. LubanCat-3系列硬件介绍¶
2.1. LubanCat-3¶
2.1.1. 产品概述¶
LubanCat-3是野火科技基于RockChip RK3576设计的一款低功耗、高性能单板电脑。
LubanCat-3搭载四核A72+四核A53的八核CPU和性能强大的Arm高性能GPU，内置6T算力的NPU。 搭配一个千兆网口、mini-HDMI、USB3.0、MINI PCI-E接口、MIPI等外设。 在引出高使用率较高接口的同时删减了部分使用率较低的接口和外设， 使板卡面积显著减小，而预留的USB、MINI PCI-E等通用接口，又进一步扩大了板卡的使用场景， 小小身躯也能迸发出极大的性能。
这使得LubanCat-3不仅能作为高性能单板电脑来使用，还可以作为嵌入式主板， 用于显示、控制、网络传输，文件存储，边缘计算等多种场景。
LubanCat-3板卡提供完整的SDK驱动开发包、设计原理图等资源， 在帮助用户进一步深入应用板卡的同时大大缩减了基于此板卡二次的开发时间，加快产品上市。
LubanCat-3 板卡的应用场景举例：
智能单机小电脑，具备办公，教育，编程开发，嵌入式开发等功能
个人git仓库，服务器，nas，软路由，私有云
机器人、无人机等项目
电视机盒子，智能家居中枢,家庭安防监控，智能音箱等智能设备
2.1.2. LubanCat-3板卡硬件资源¶

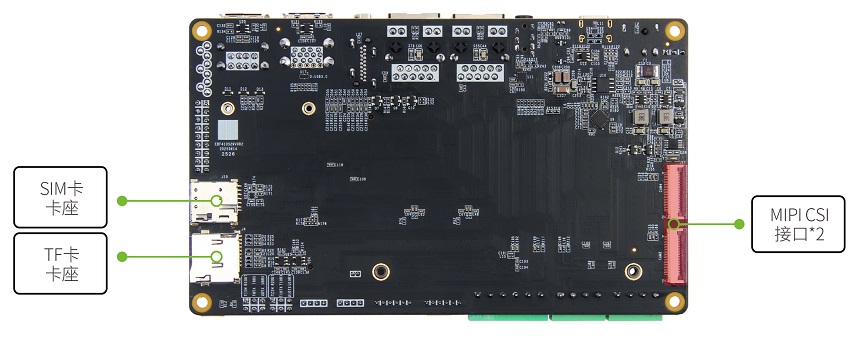

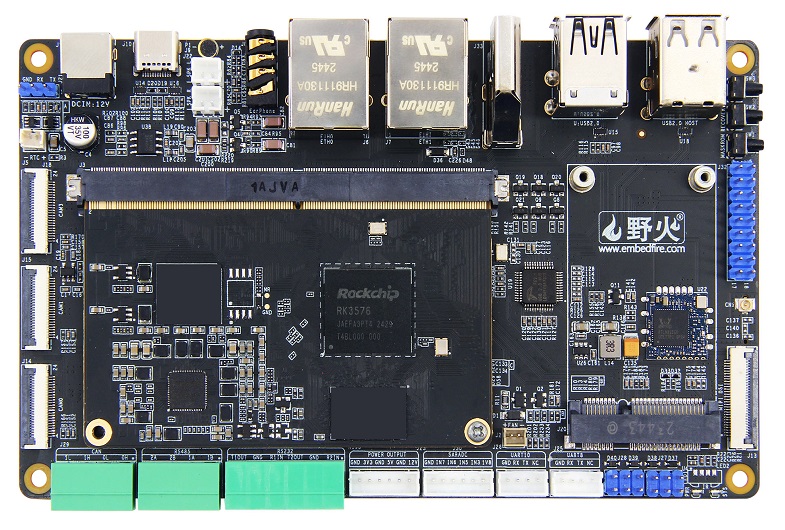

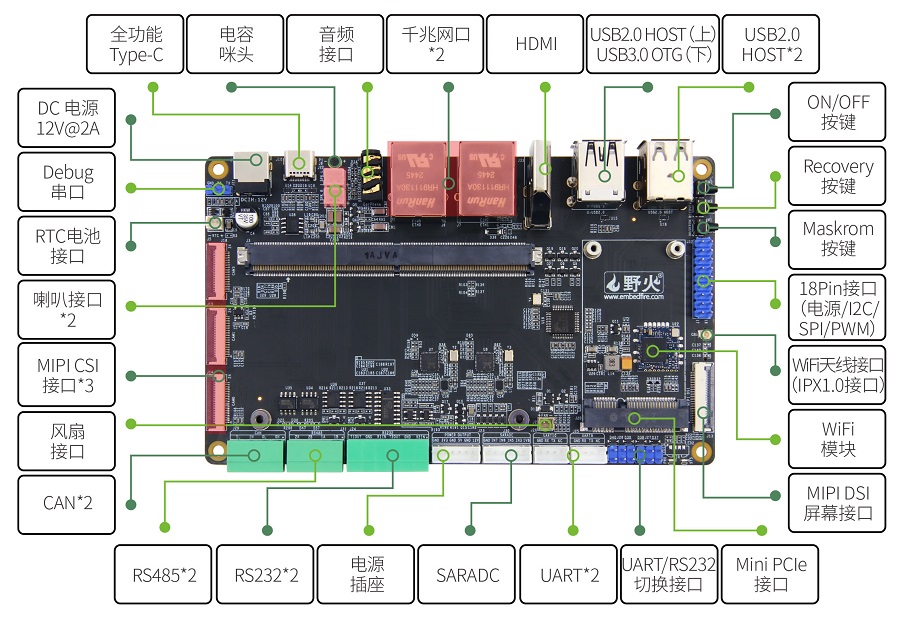

LubanCat-3板卡硬件资源见图：
LubanCat-3板卡硬件资源表：
上表中标出的内存及eMMC大小为目前样品测试过的容量，具体容量搭配以实际售卖为准， 如果有容量定制需求，可以咨询淘宝客服。
2.2. LubanCat-3金手指核心板¶
2.2.1. 产品概述¶
LubanCat-3金手指核心板是野火科技基于RockChip RK3576设计的一款低功耗、高性能核心板，引出金手指引脚。
LubanCat-3金手指核心板搭载四核A72+四核A53的八核CPU和性能强大的Arm高性能GPU，内置6T算力的NPU的SOC，板载大容量eMMC和DDR芯片， 通过金手指引脚实现了芯片外设的最大化引出。 使用核心板，可以有效减少开发时间，降低开发难度，使开发者更专注于产品本身。
LubanCat-3金手指核心板提供完整的SDK驱动开发包、设计原理图等资源， 在帮助用户进一步深入应用板卡的同时大大缩减了基于此板卡二次的开发时间，加快产品上市。
2.2.2. LubanCat-3金手指核心板硬件资源¶

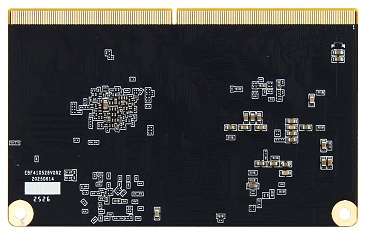

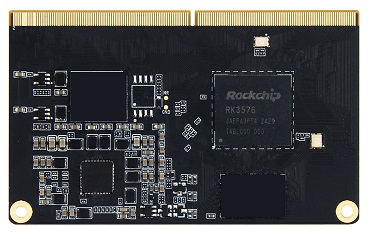

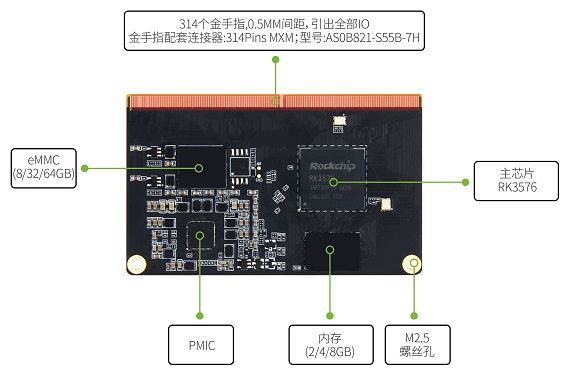

LubanCat-3金手指核心板硬件资源见图：
LubanCat-3金手指核心板硬件资源表：
连接器 |
314PinsMXM连接器，型号：AS0B821-S55B-7H |
主芯片 |
RK3576(四核A72+四核A53、Mali-G52、6T算力) |
引脚 |
314个金手指引脚，0.5MM间距 |
内存 |
LPDDR4/4X-2/4/8GB |
存储 |
eMMC-8/32/64/128GB |
2.3. LubanCat-3金手指底板¶
2.3.1. 产品概述¶
LubanCat-3金手指底板是野火科技基于LubanCat-3金手指核心板设计的一款全功能底板。
LubanCat-3金手指底板通过连接器与LubanCat-3金手指核心板连接，充分使用了LubanCat-3金手指核心板提供的引脚资源，实现了资源使用的最大化， 可以作为LubanCat-3金手指核心板产品开发的参考底板，实现快速开发。
LubanCat-3金手指底板提供完整的SDK驱动开发包、设计原理图、封装库等资料，可以帮助用户快速完成基于LubanCat-3金手指核心板的底板设计。
2.3.2. LubanCat-3金手指底板硬件资源¶

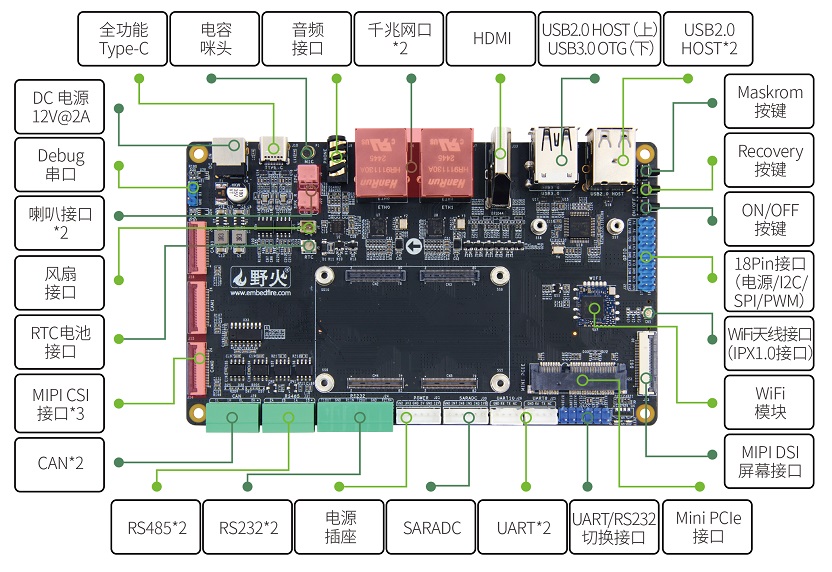

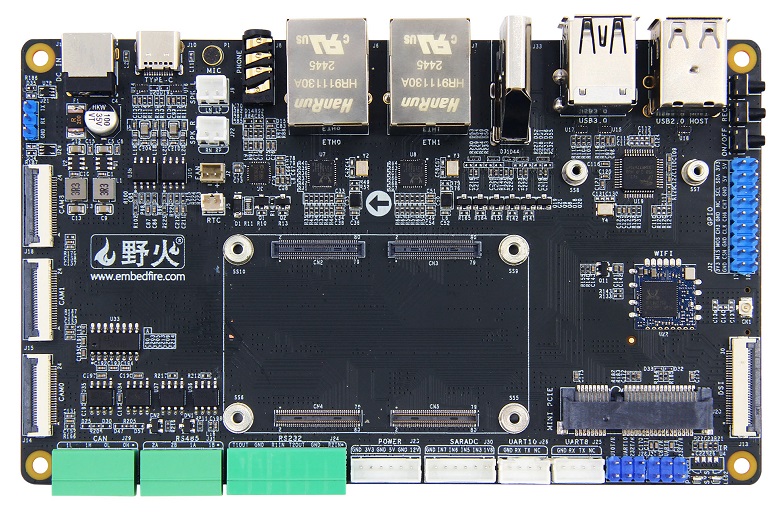

LubanCat-3金手指底板硬件资源见图：
LubanCat-3金手指底板硬件资源表：
电源接口 |
12V@2A（2A及以上）直流输入,DC接口 |
以太网 |
千兆网口*1,支持10/100/1000Mbps数据传输速率 |
HDMI |
HDMI2.1输出*1,支持与其他屏幕多屏异显,最高分辨率4K@120fps |
MIPI-DSI |
MIPI屏幕接口*1,可插野火MIPI屏幕,支持与其他屏幕多屏异显 |
MIPI-CSI |
FPC摄像头接口*5(正面*3,背面*2),可接野火MIPI摄像头 |
USB2.0 |
Type-A接口*3(HOST) |
USB3.0 |
Type-A接口*1(OTG);Type-C接口*1(0TG),为固件烧录接口,支持DP协议,可与其他屏幕多屏异显 |
PCle接口 |
Mini-PCle接口,可配合全高或半高的WIFI网卡、4G模块或其他Mini-PCle接口模块使用 |
TF卡座 |
可MicroSD(TF)卡,支持TF卡启动系统,最高支持512GB |
SIM卡座 |
可插SIM卡搭配4G模块使用 |
18Pin接口 |
支持GPIO/PWM//I2C/SPI/UART功能 |
Debug串口 |
默认参数1500000-8-N-1 |
音频 |
MICIN*1,电容咪头;耳机输出+麦克风输入2合1接口*1;SPK喇叭接口*2 |
按键 |
ON/OFF按键*1;MaskRom按键*1;Recovery按键*1 |
LED |
电源指示灯*1;系统指示灯*1 |
RTC |
RTC电池插座*1 |
风扇接口 |
支持安装5V风扇散热 |
CAN |
CAN接口*2 |
RS485 |
RS485接口*2(UART3&UART5) |
RS232 |
RS232接口*2(UART8&UART10),通过UART/RS232接口切换选择 |
UART |
UART接口*2(UART8&UART10),通过UART/RS232接口切换选择 |
电源插座 |
12V/5V/3.3V电源输出接口*1 |
SARADC |
adc接口*4,输入电压范围0~1.8V |
WIFI模块 |
RTL8821CU模块*1,支持无线5/2.4GHz、BT4.2 |
WIFI天线接口 |
WIFI天线接口*1,IPX1.0接口 |
2.4. LubanCat-3BTB核心板¶
2.4.1. 产品概述¶
LubanCat-3BTB核心板是野火科技基于RockChip RK3576设计的一款低功耗、高性能核心板，引出BTB引脚。
LubanCat-3BTB核心板搭载四核A72+四核A53的八核CPU和性能强大的Arm高性能GPU，内置6T算力的NPU的SOC，板载大容量eMMC和DDR芯片， 通过BTB引脚实现了芯片外设的最大化引出。 使用核心板，可以有效减少开发时间，降低开发难度，使开发者更专注于产品本身。
LubanCat-3BTB核心板提供完整的SDK驱动开发包、设计原理图等资源， 在帮助用户进一步深入应用板卡的同时大大缩减了基于此板卡二次的开发时间，加快产品上市。
2.4.2. LubanCat-3BTB核心板硬件资源¶

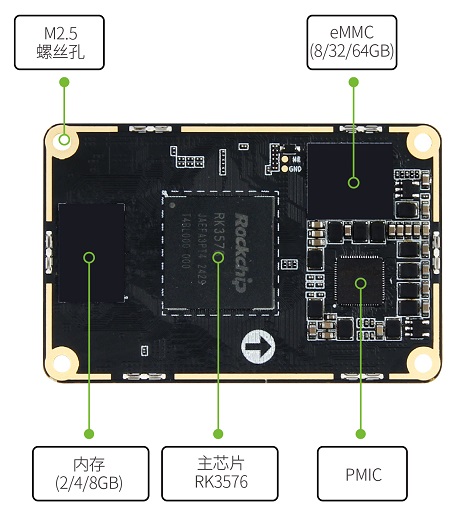

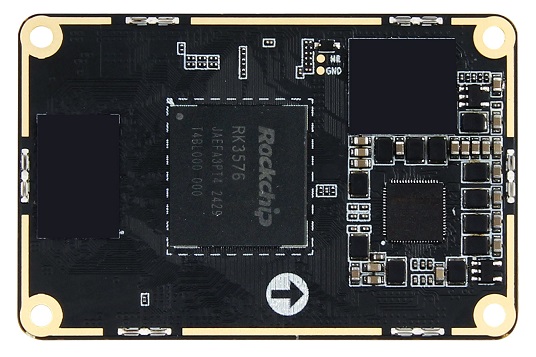

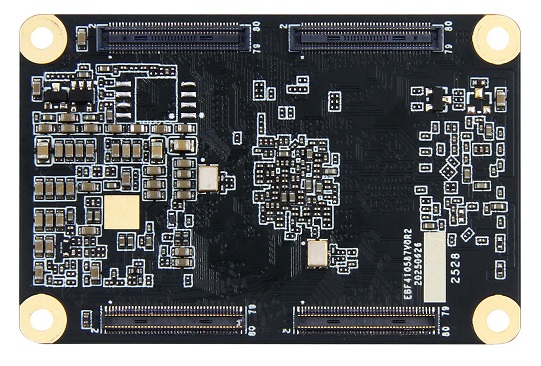

LubanCat-3BTB核心板硬件资源见图：
LubanCat-3BTB核心板硬件资源表：
连接器 |
314PinsMXM连接器，型号：DF40C-80DS-0.4V(51)、DF40C-80DP-0.4V(51) |
主芯片 |
RK3576(四核A72+四核A53、Mali-G52、6T算力) |
引脚 |
320个BTB引脚，0.4MM间距 |
内存 |
LPDDR4/4X-2/4/8GB |
存储 |
eMMC-8/32/64/128GB |
2.5. LubanCat-3BTB底板¶
2.5.1. 产品概述¶
LubanCat-3BTB底板是野火科技基于LubanCat-3BTB核心板设计的一款全功能底板。
LubanCat-3BTB底板通过连接器与LubanCat-3BTB核心板连接，充分使用了LubanCat-3BTB核心板提供的引脚资源，实现了资源使用的最大化， 可以作为LubanCat-3BTB核心板产品开发的参考底板，实现快速开发。
LubanCat-3BTB底板提供完整的SDK驱动开发包、设计原理图、封装库等资料，可以帮助用户快速完成基于LubanCat-3BTB核心板的底板设计。
2.5.2. LubanCat-3BTB底板硬件资源¶

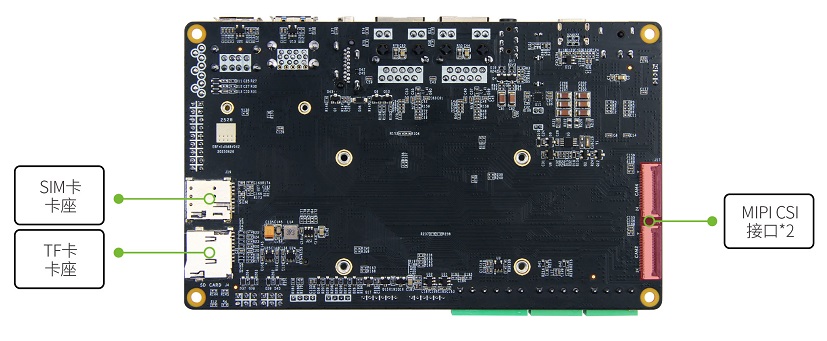

LubanCat-3BTB底板硬件资源见图：
LubanCat-3BTB底板硬件资源表：
电源接口 |
12V@2A（2A及以上）直流输入,DC接口 |
以太网 |
千兆网口*1,支持10/100/1000Mbps数据传输速率 |
HDMI |
HDMI2.1输出*1,支持与其他屏幕多屏异显,最高分辨率4K@120fps |
MIPI-DSI |
MIPI屏幕接口*1,可插野火MIPI屏幕,支持与其他屏幕多屏异显 |
MIPI-CSI |
FPC摄像头接口*5(正面*3,背面*2),可接野火MIPI摄像头 |
USB2.0 |
Type-A接口*3(HOST) |
USB3.0 |
Type-A接口*1(OTG);Type-C接口*1(0TG),为固件烧录接口,支持DP协议,可与其他屏幕多屏异显 |
PCle接口 |
Mini-PCle接口,可配合全高或半高的WIFI网卡、4G模块或其他Mini-PCle接口模块使用 |
TF卡座 |
可MicroSD(TF)卡,支持TF卡启动系统,最高支持512GB |
SIM卡座 |
可插SIM卡搭配4G模块使用 |
18Pin接口 |
支持GPIO/PWM//I2C/SPI/UART功能 |
Debug串口 |
默认参数1500000-8-N-1 |
音频 |
MICIN*1,电容咪头;耳机输出+麦克风输入2合1接口*1;SPK喇叭接口*2 |
按键 |
ON/OFF按键*1;MaskRom按键*1;Recovery按键*1 |
LED |
电源指示灯*1;系统指示灯*1 |
RTC |
RTC电池插座*1 |
风扇接口 |
支持安装5V风扇散热 |
CAN |
CAN接口*2 |
RS485 |
RS485接口*2(UART3&UART5) |
RS232 |
RS232接口*2(UART8&UART10),通过UART/RS232接口切换选择 |
UART |
UART接口*2(UART8&UART10),通过UART/RS232接口切换选择 |
电源插座 |
12V/5V/3.3V电源输出接口*1 |
SARADC |
adc接口*4,输入电压范围0~1.8V |
WIFI模块 |
RTL8821CU模块*1,支持无线5/2.4GHz、BT4.2 |
WIFI天线接口 |
WIFI天线接口*1,IPX1.0接口 |
