LubanCat-1系列硬件介绍

LubanCat-1系列是野火科技推出的基于RockChip RK3566设计的一款低功耗、高性能单板电脑, 保留了完善的硬件资源,充分考虑了用户的使用需求,在成本优化的同时,引出了尽可能多的外设功能。

由于RK3566出色的性能表现,即使是在一些对运算性能要求较高的场合,依然能胜任。 此系列板卡主要面向创客及嵌入式开发者,引出了大部分常用外设,在追求高性价比的同时,能够轻松运行Linux或Android系统。

LubanCat-1 系列板卡提供完整的SDK驱动开发包、设计原理图等资源,方便用户使用和二次开发。

注意

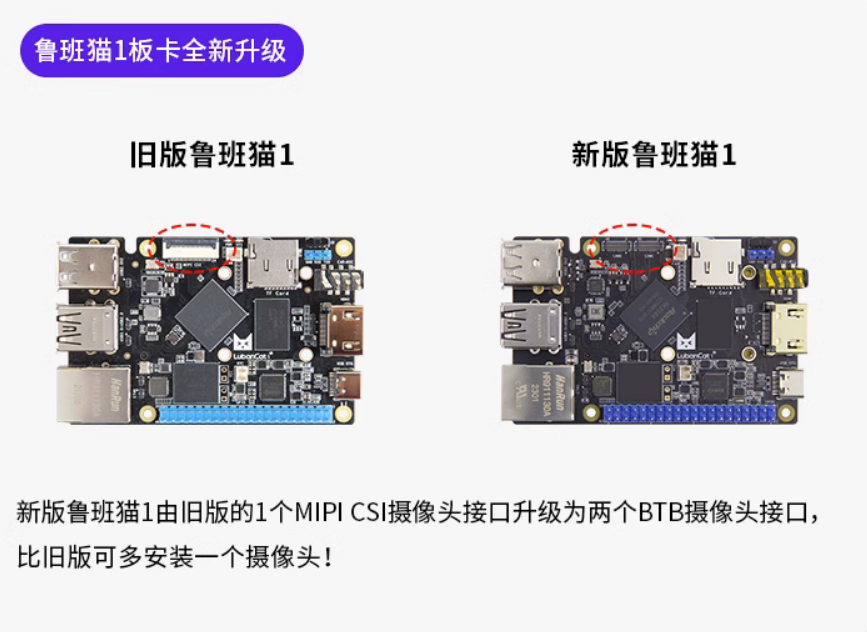

LubanCat-1已升级至V2 注意区分

LubanCat-1板卡硬件资源图

LubanCat-1-V2(最新)

产品概述

LubanCat-1

LubanCat-1-V2使用了一颗包含四核Cortex-A55处理器、Mali G52 2EE图形处理器和高能效NPU的SOC, 搭配千兆网口、HDMI、USB3.0、MINI PCI-E、MIPI等外设。在引出高使用率高接口的同时删减了部分使用率较低的接口和外设, 使其性价比得到显著提升,而预留的USB、MINI PCI-E等通用接口,又进一步扩大了板卡的使用场景。

这使得LubanCat-1-V2不仅能作为高性能单板电脑来使用,还可以作为嵌入式主板,用于显示、控制、网络传输等多种场景。

LubanCat-1-V2板卡硬件资源

LubanCat-1-V2板卡硬件资源见图:

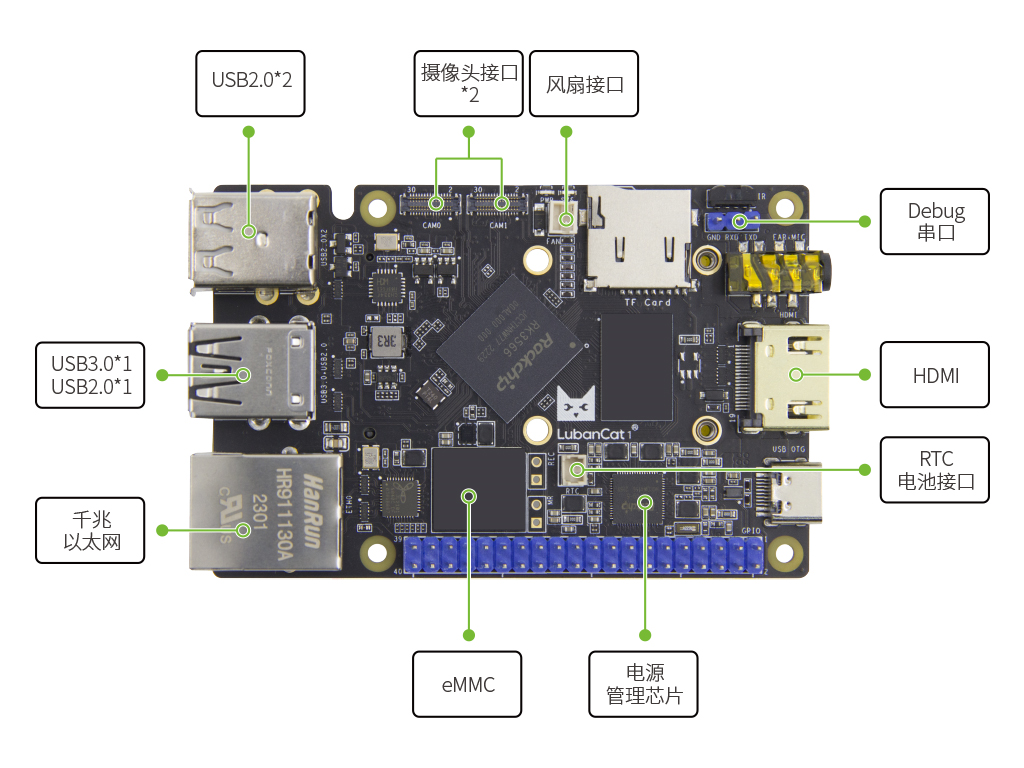

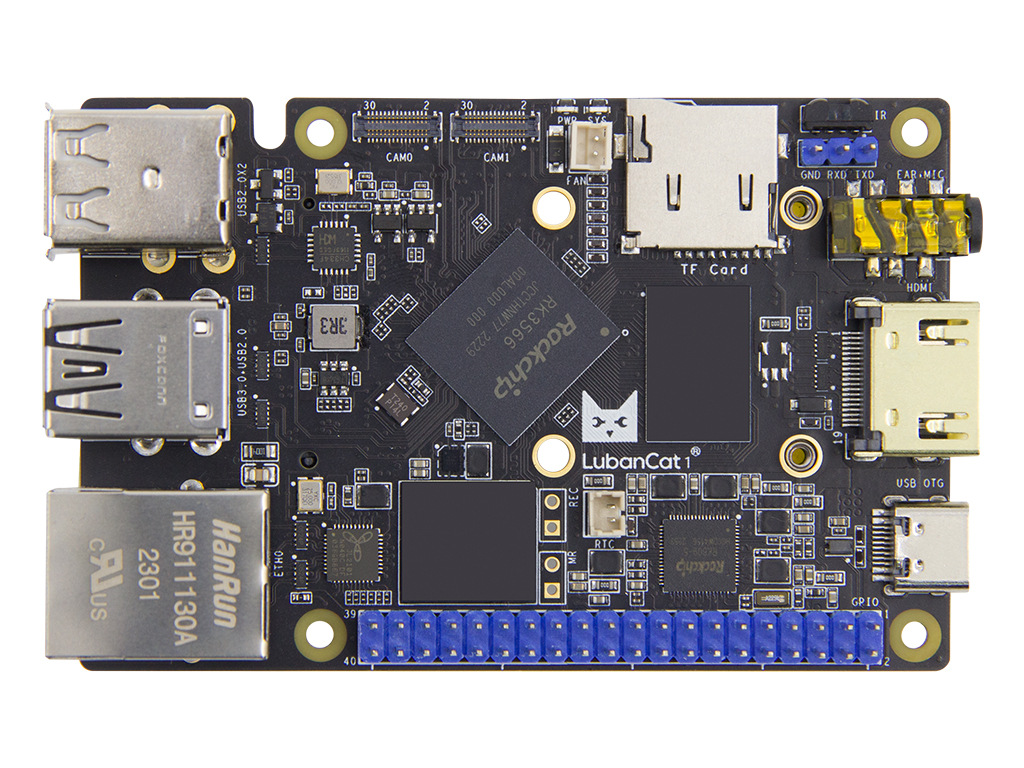

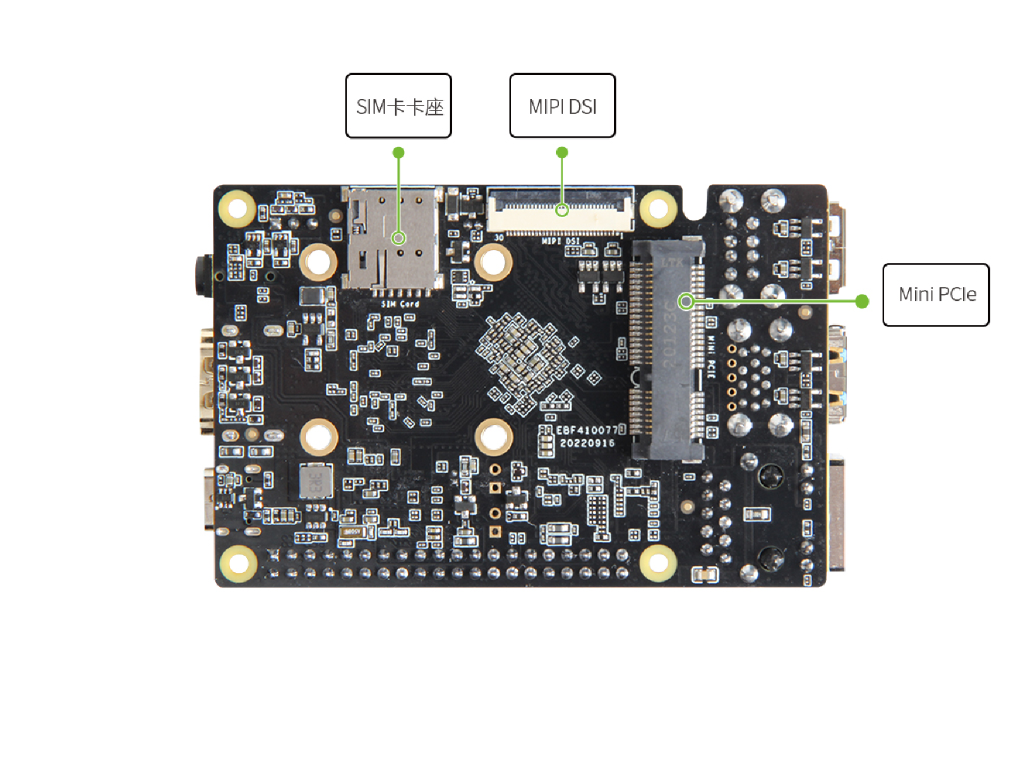

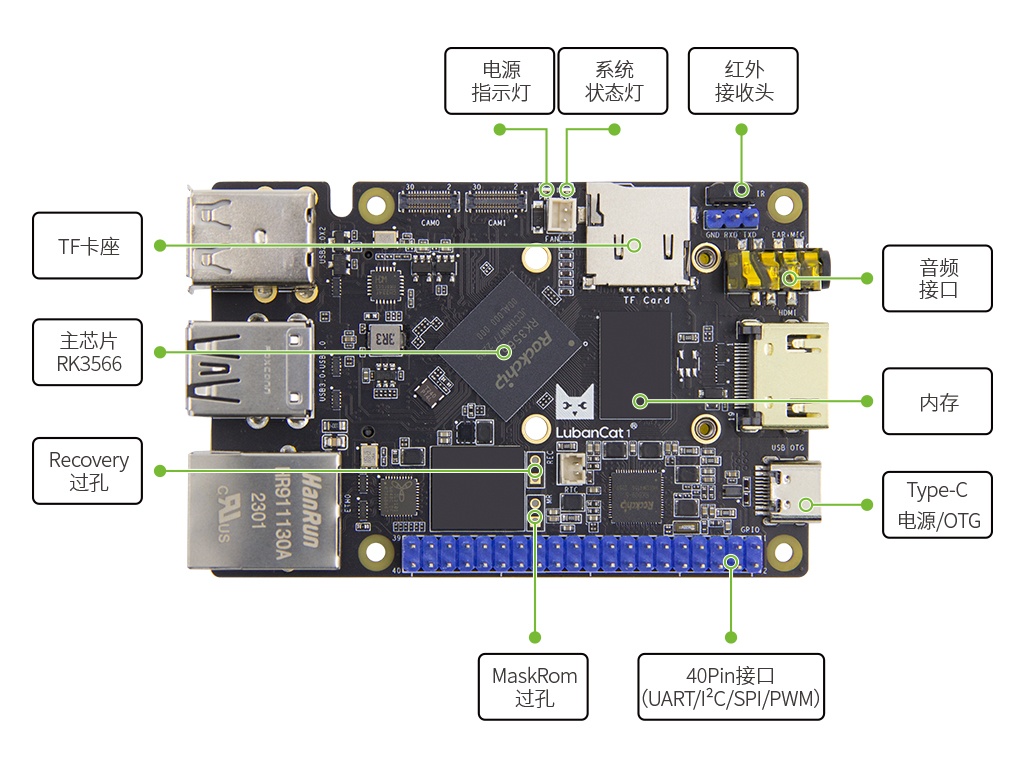

LubanCat-1板卡硬件资源图
LubanCat-1板卡硬件资源图
LubanCat-1板卡硬件资源图

LubanCat-1-V2板卡硬件资源表:

板卡名称

LubanCat-1-V2

电源接口

Type-C_5V@3A直流输入/下载接口

主芯片

RK3566(四核Cortex-A55、1.8GHz、Mali-G52)

内存

LPDDR4/4X-1/2/4/8GB

存储

eMMC-8/32/64/128GB

以太网

10/100/1000M自适应以太网口x1

USB2.0

Type-A接口x3(HOST)

USB2.0

Type-C接口x1(OTG),固件烧录接口,与电源接口共用

USB3.0

Type-A接口x1(HOST)

Debug串口

一路Debug串口,默认参数1500000-8-N-1

短接跳线

MR(MaskRom)、REC(Recovery)

音频接口

耳机输出+麦克风输入2合1接口

40Pin接口

兼容树莓派40Pin接口,支持PWM,GPIO,I2C,SPI,UART功能

MINI-PCIE

可配合全高或半高的WIFI网卡、4G模块或其他MINI-PCIE接口模块使用

SIM卡接口

搭配4G模块使用

HDMI2.0

显示器接口

MIPI-DSI

MIPI屏幕接口

MIPI-CSI

两个摄像头接口

红外接收

支持红外遥控

TF卡座

支持TF卡启动系统,最高支持512GB

风扇接口

支持安装风扇散热

RTC接口

支持RTC功能

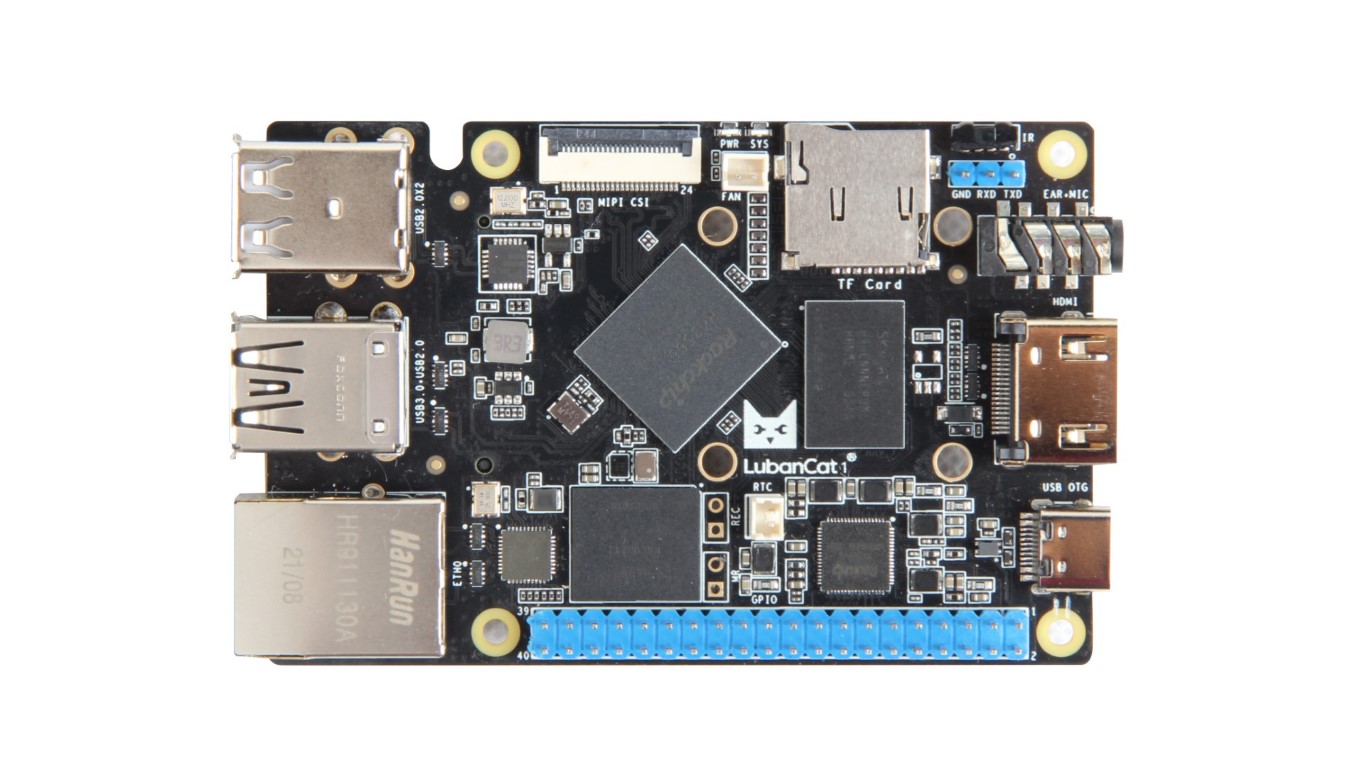

LubanCat-1

产品概述

LubanCat-1

LubanCat-1使用了一颗包含四核Cortex-A55处理器、Mali G52 2EE图形处理器和高能效NPU的SOC, 搭配千兆网口、HDMI、USB3.0、MINI PCI-E、MIPI等外设。在引出高使用率高接口的同时删减了部分使用率较低的接口和外设, 使其性价比得到显著提升,而预留的USB、MINI PCI-E等通用接口,又进一步扩大了板卡的使用场景。

这使得LubanCat-1不仅能作为高性能单板电脑来使用,还可以作为嵌入式主板,用于显示、控制、网络传输等多种场景。

LubanCat-1板卡硬件资源

LubanCat-1板卡硬件资源见图:

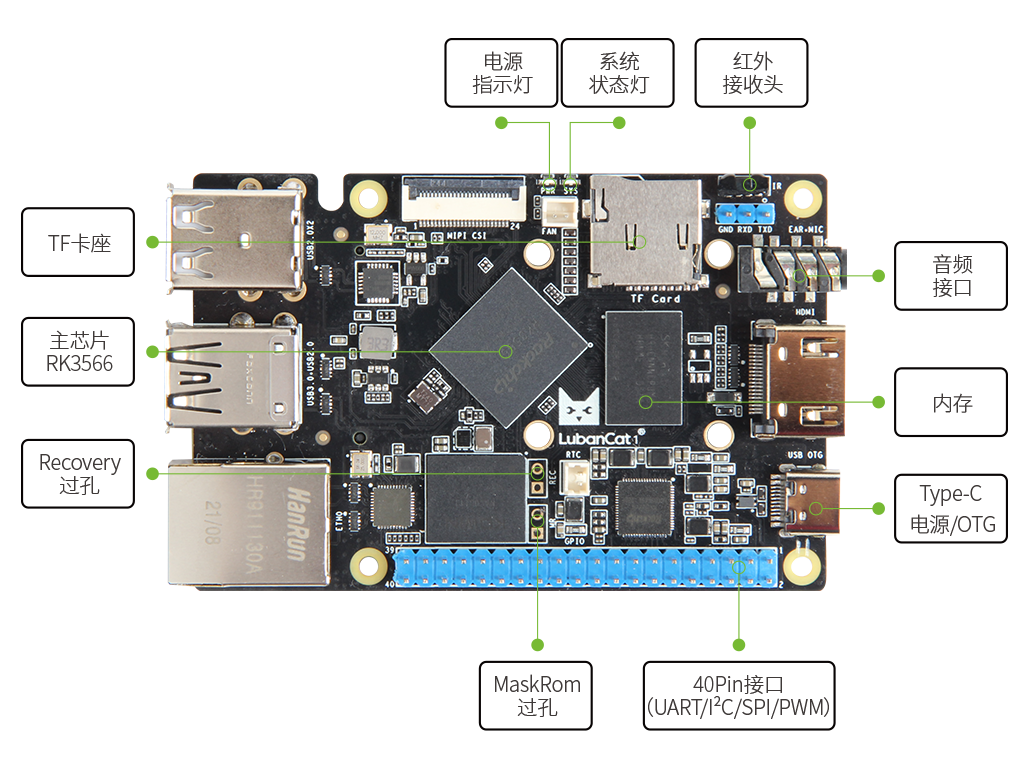

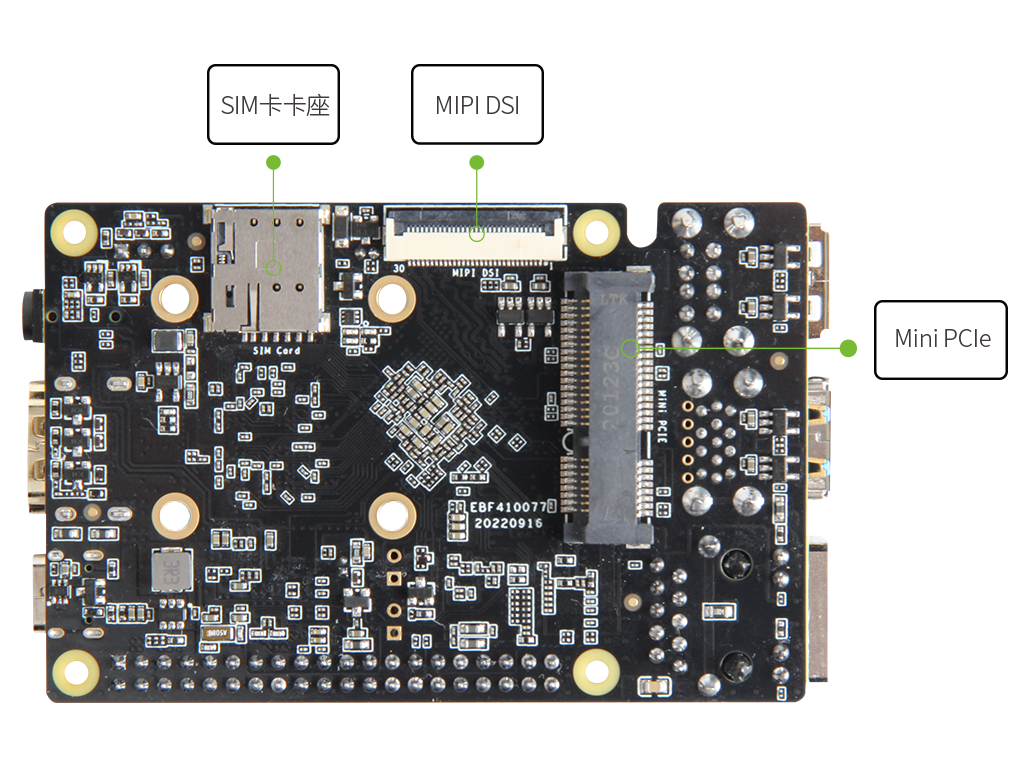

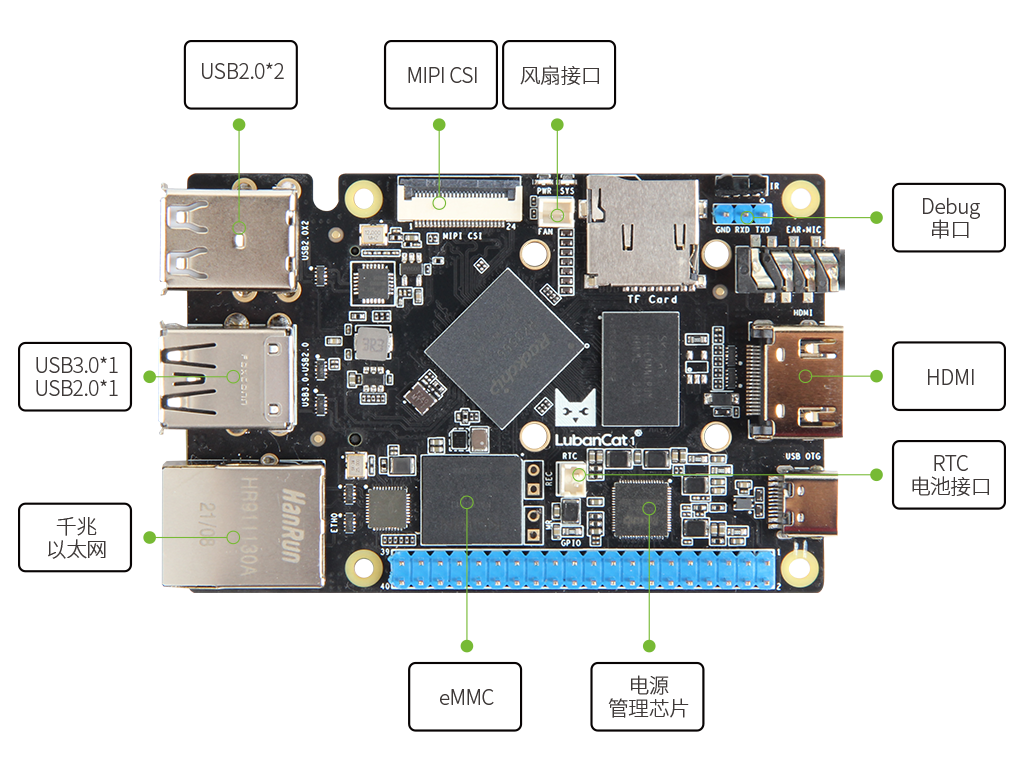

LubanCat-1板卡硬件资源图
LubanCat-1板卡硬件资源图
LubanCat-1板卡硬件资源图

LubanCat-1板卡硬件资源表:

板卡名称

LubanCat-1

电源接口

Type-C_5V@3A直流输入/下载接口

主芯片

RK3566(四核Cortex-A55、1.8GHz、Mali-G52)

内存

LPDDR4/4X-1/2/4/8GB

存储

eMMC-8/32/64/128GB

以太网

10/100/1000M自适应以太网口x1

USB2.0

Type-A接口x3(HOST)

USB2.0

Type-C接口x1(OTG),固件烧录接口,与电源接口共用

USB3.0

Type-A接口x1(HOST)

Debug串口

一路Debug串口,默认参数1500000-8-N-1

短接跳线

MR(MaskRom)、REC(Recovery)

音频接口

耳机输出+麦克风输入2合1接口

40Pin接口

兼容树莓派40Pin接口,支持PWM,GPIO,I2C,SPI,UART功能

MINI-PCIE

可配合全高或半高的WIFI网卡、4G模块或其他MINI-PCIE接口模块使用

SIM卡接口

搭配4G模块使用

HDMI2.0

显示器接口

MIPI-DSI

MIPI屏幕接口

MIPI-CSI

摄像头接口

红外接收

支持红外遥控

TF卡座

支持TF卡启动系统,最高支持512GB

风扇接口

支持安装风扇散热

RTC接口

支持RTC功能

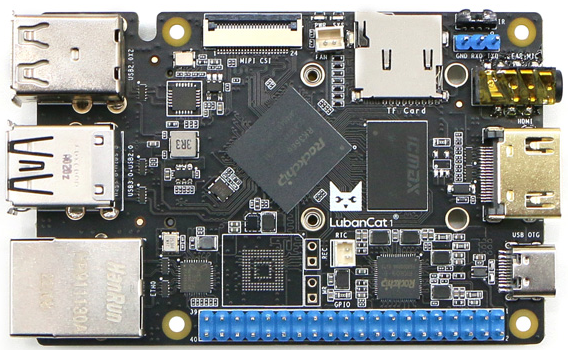

LubanCat-1S

产品概述

LubanCat-1 LubanCat-1

LubanCat-1S是野火科技有限公司和轮趣科技共同合作打造出的一款产品,除了包含LubanCat板卡的SDK, 还包含了轮趣科技的机器人周边硬件的软件支持,双方将整合各自优势资源, 打造一个从开发板到机器人的全链条闭环开发者生态, 建立开发板生态到机器人生态的桥梁, 更好地满足国内高校与科研机构的日益增长的国产化替代需求

LubanCat-1S使用了一颗包含四核Cortex-A55处理器、Mali G52 2EE图形处理器和高能效NPU的SOC, 搭配千兆网口、HDMI、USB3.0、MINI PCI-E、MIPI等外设。在引出高使用率高接口的同时删减了部分使用率较低的接口和外设, 使其性价比得到显著提升,而预留的USB、MINI PCI-E等通用接口,又进一步扩大了板卡的使用场景。

这使得LubanCat-1S不仅能作为高性能单板电脑来使用,还可以作为嵌入式主板,用于显示、控制、网络传输等多种场景。

注解

在硬件上与LubanCat-1的差异是:LubanCat-1S不带emmc,直接使用SD卡运行系统,更具性价比!!!

LubanCat-1S板卡硬件资源

LubanCat-1S板卡硬件资源见图:

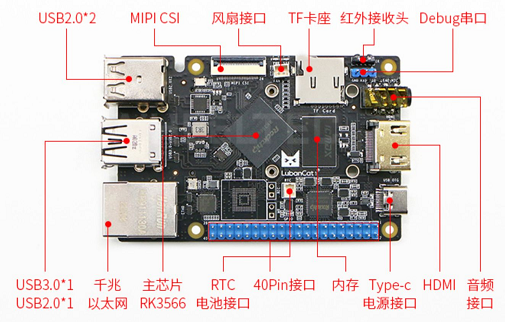

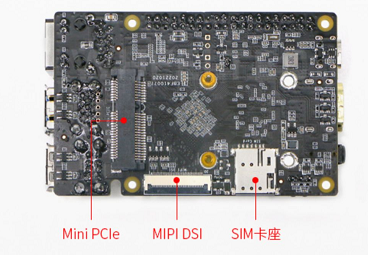

LubanCat-1S板卡硬件资源图
LubanCat-1S板卡硬件资源图

LubanCat-1S板卡硬件资源表:

板卡名称

LubanCat-1S

电源接口

Type-C_5V@3A直流输入/下载接口

主芯片

RK3566(四核Cortex-A55、1.8GHz、Mali-G52)

内存

LPDDR4/4X-1/2/4/8GB

存储

无eMMC,仅支持SD卡

以太网

10/100/1000M自适应以太网口x1

USB2.0

Type-A接口x3(HOST)

USB2.0

Type-C接口x1(OTG),固件烧录接口,与电源接口共用

USB3.0

Type-A接口x1(HOST)

Debug串口

一路Debug串口,默认参数1500000-8-N-1

短接跳线

MR(MaskRom)、REC(Recovery)

音频接口

耳机输出+麦克风输入2合1接口

40Pin接口

兼容树莓派40Pin接口,支持PWM,GPIO,I2C,SPI,UART功能

MINI-PCIE

可配合全高或半高的WIFI网卡、4G模块或其他MINI-PCIE接口模块使用

SIM卡接口

搭配4G模块使用

HDMI2.0

显示器接口

MIPI-DSI

MIPI屏幕接口

MIPI-CSI

摄像头接口

红外接收

支持红外遥控

TF卡座

支持TF卡启动系统,最高支持512GB

风扇接口

支持安装风扇散热

RTC接口

支持RTC功能

LubanCat-1N

产品概述

LubanCat-1N是野火科技基于RockChip RK3566设计的一款低功耗、高性能软路由。

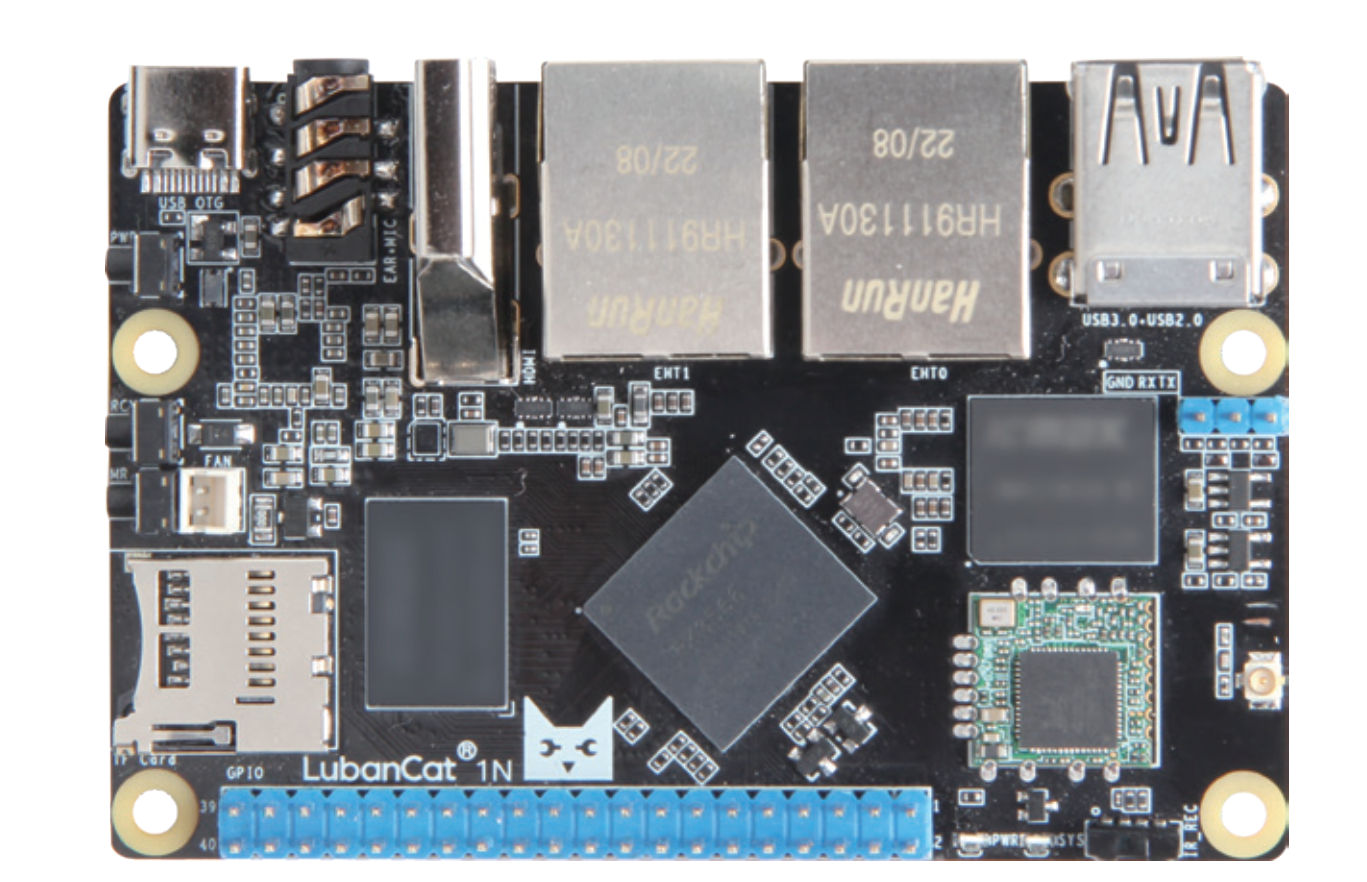

LubanCat-1N

LubanCat-1N使用了一颗包含四核Cortex-A55处理器、Mali G52 2EE图形处理器和高能效NPU的SOC, 双网口的设计、可以充分发挥处理器的网络性能,同时引出USB等通用接口,既可作为软路由使用, 也可作为文件存储服务器,小型WEB服务器使用。

LubanCat-1N板卡提供定制优化的OpenWrt系统,其原理图和源码全部开源。

LubanCat-1N板卡硬件资源

LubanCat-1N板卡硬件资源见图:

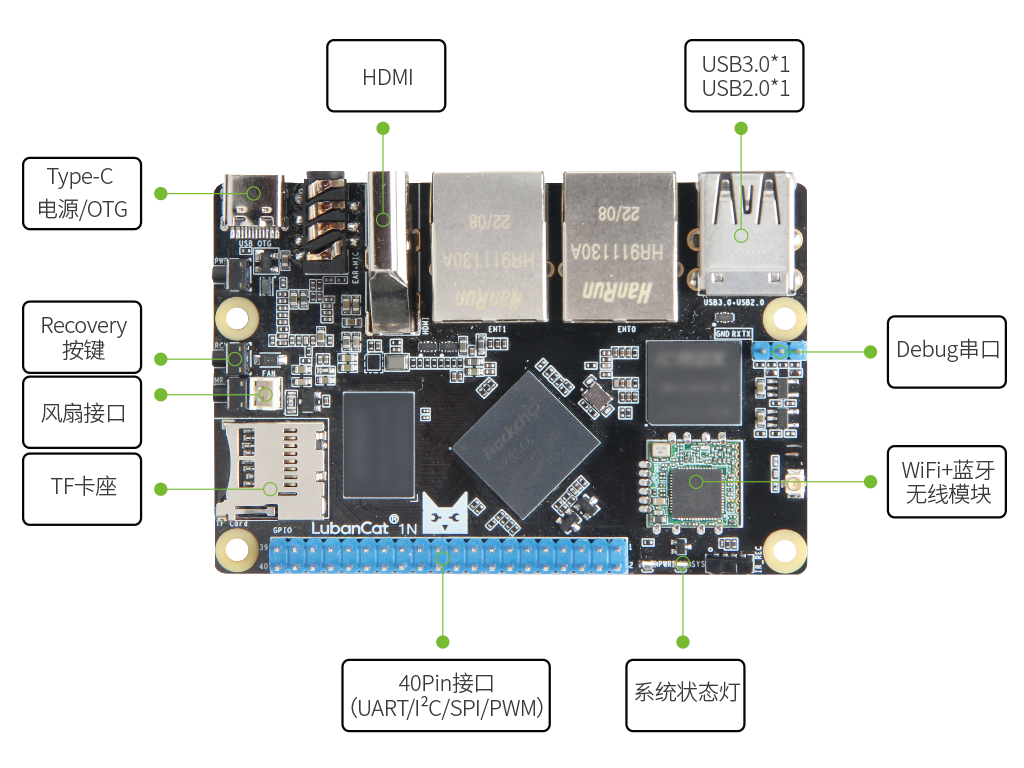

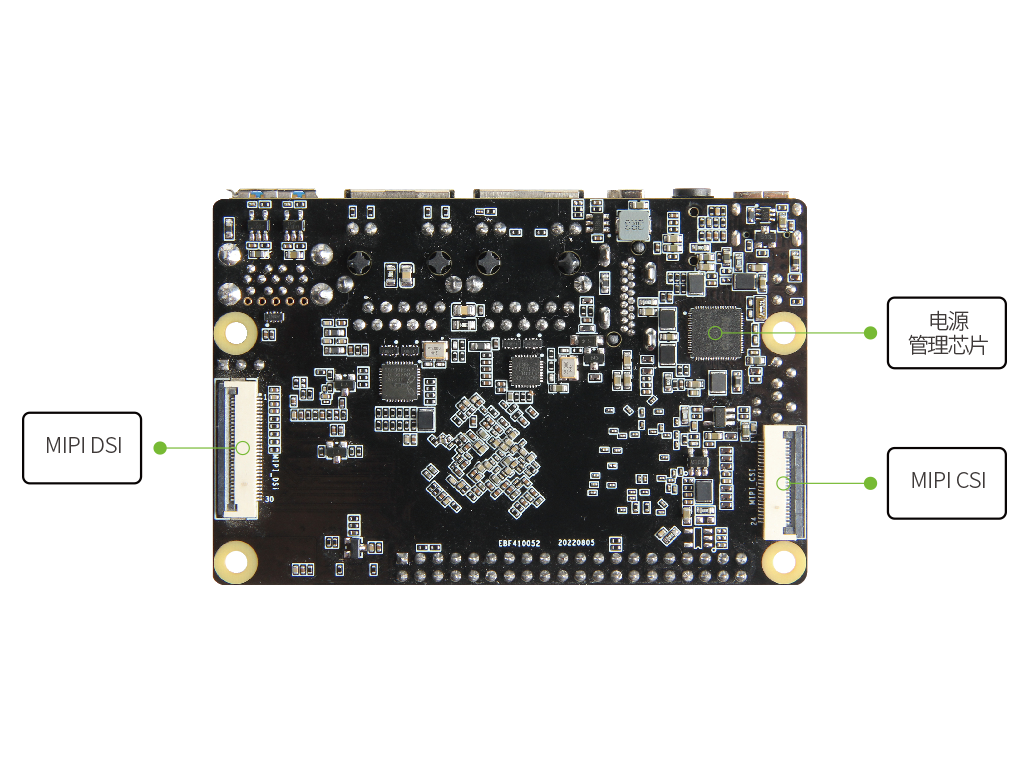

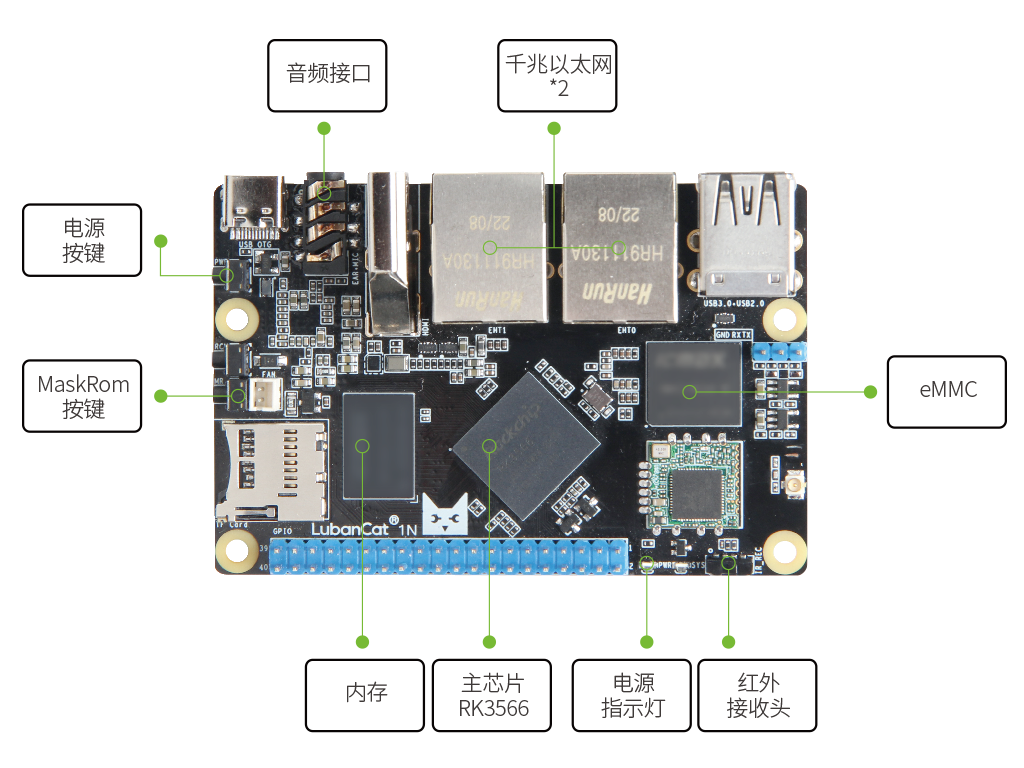

LubanCat-1N板卡硬件资源图
LubanCat-1N板卡硬件资源图
LubanCat-1N板卡硬件资源图

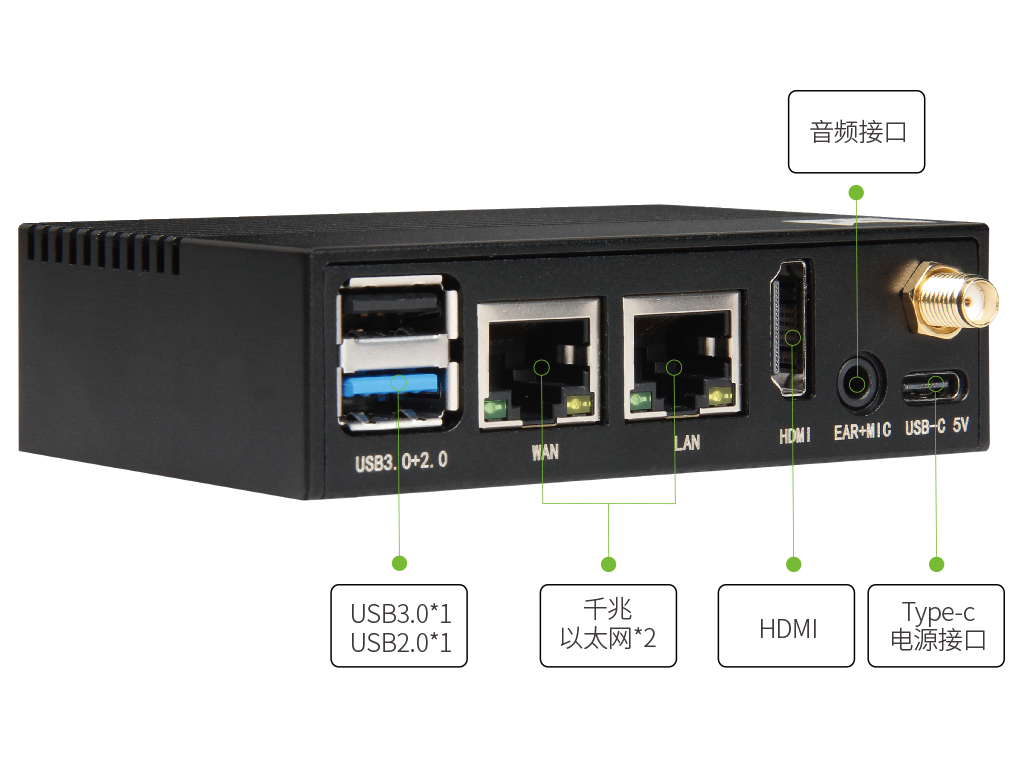

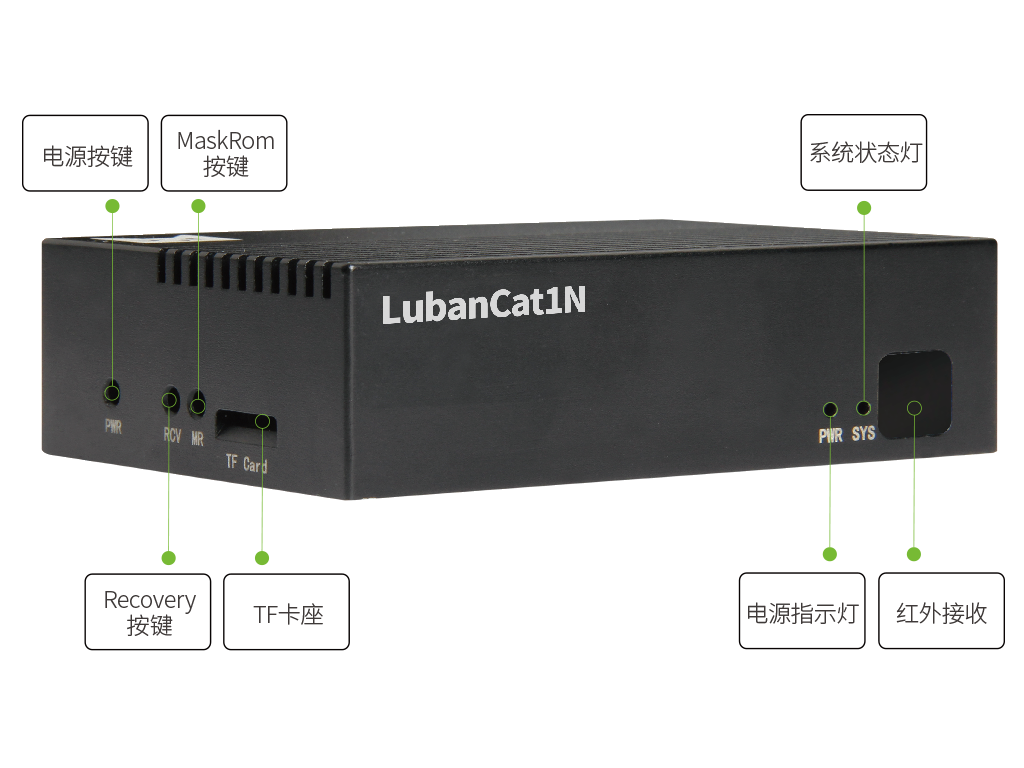

外壳图:

LubanCat-1N板卡硬件资源图
LubanCat-1N板卡硬件资源图

LubanCat-1N板卡硬件资源表:

板卡名称

LubanCat-1N

电源接口

Type-C_5V@3A直流输入

主芯片

RK3566(四核Cortex-A55、1.8GHz、Mali-G52)

内存

LPDDR4/4X-1/2/4/8GB

存储

eMMC-8/32/64/128GB

无线网络

802.11ac双频无线网卡,最高支持433Mbps;蓝牙支持BT4.2协议

以太网

10/100/1000M自适应以太网口x2

USB2.0

Type-A接口x1(HOST)

USB2.0

Type-C接口x1(OTG),固件烧录接口,与电源接口共用

USB3.0

Type-A接口x1(HOST)

Debug串口

一路Debug串口,默认参数1500000-8-N-1

按键

PWR(开关机键)、MR(MaskRom)、REC(Recovery)

音频接口

耳机输出+麦克风输入2合1接口

40Pin接口

兼容树莓派40Pin接口,支持PWM,GPIO,I2C,SPI,UART功能

HDMI2.0

显示器接口

MIPI-DSI

MIPI屏幕接口

MIPI-CSI

摄像头接口

红外接收

支持红外遥控

TF卡座

支持TF卡启动系统,最高支持512GB

风扇接口

支持安装风扇散热
