3. I2C通讯

本章介绍在应用层中使用I2C总线与外部设备的通讯，讲解Linux系统总线类型设备驱动架构的应用。

本章节的代码仓库

1
2
3
4
5
6
#如之前有获取则可跳过
#获取仓库
git clone https://gitee.com/LubanCat/lubancat_allwinner_code_storage

#代码所在的位置
lubancat_allwinner_code_storage/quick_start/i2c

3.1. i2c引脚

LubanCat-A0有3个I2C外设，LubanCat-A1和LubanCat-A1 IO有2个I2C外设。

以LubanCat-A1为例，分别是i2c-2,i2c-4

I2C

引脚

功能

I2C4-SDA

3

i2c2的数据线

I2C4-SCL

5

i2c2的时钟信号线

I2C2-SDA

8

i2c4的数据线

I2C2-SCL

10

i2c4的时钟信号线

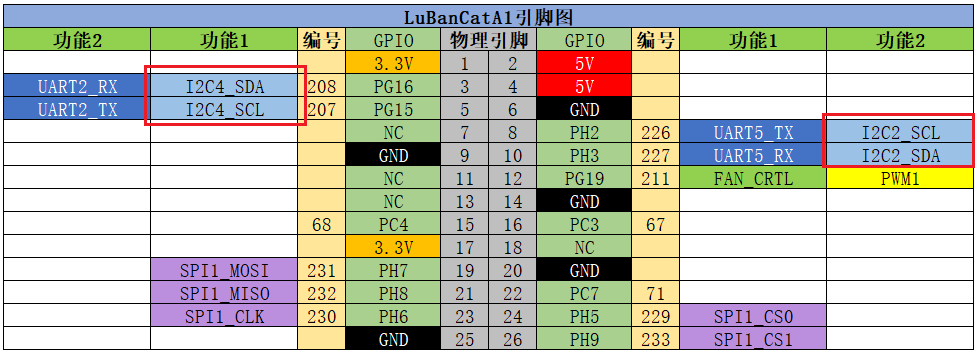

I2C引脚如下图所示：

未找到图片

对应实物的26pin接口

3.2. 使能IIC通信接口

IIC接口在默认情况是关闭状态的，需要使能才能使用

3.2.1. 方法一

可以通过打开 /boot/uEnv.txt 查看是否启用了i2c相关设备设备树插件。

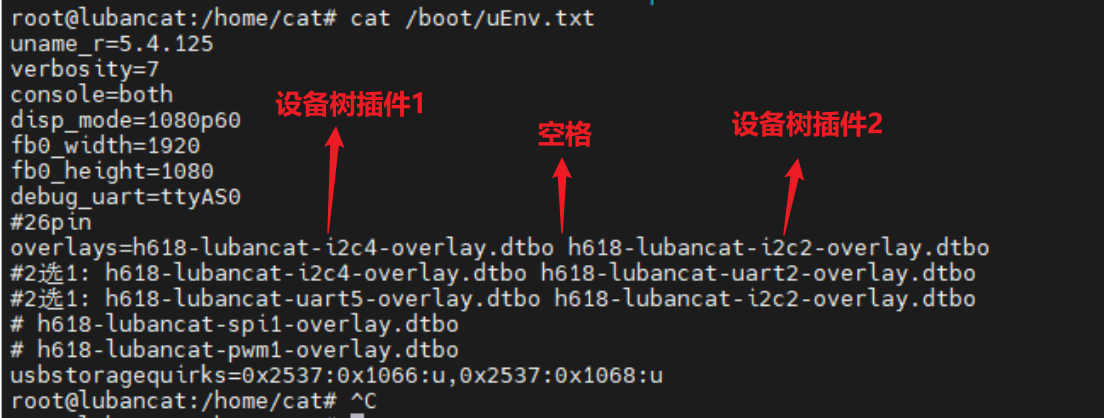

这里以激活 I2C-2 和 I2C-4 为例,选择需要开启的设备树插件,粘贴到 overlays= 后面,多个设备树插件开启,设备树插件之间要用空格隔开,如下图:

未找到图片

然后reboot重启激活设备

注解

如果是直接拔电源的方式重启，会有可能出现文件没能做出修改 （原因：文件未能及时从内存同步到存储设备中，解决方法，在终端上输入 “sync” 再拔电关机）

3.2.2. 检查IIC 设备

可以通过一下命令查看i2c总线有没有开启

1
ls /dev/i2c-*

如下图:

未找到图片

下面以i2c-2进行测试

3.3. 连接设备

将mpu6050接入到i2c-2的总线上,可以按照下列线序用杜邦线进行连接.

1
2
3
4
5
6
7
#板卡与mpu6050连接

 板卡    ------  mpu6050
5V(4)    ------  VCC
GND(6)   ------  GND
SCL(8)   ------  SCL
SDA(10)  ------  SDA

3.4. IIC 第三方工具- i2c-tools

i2c-tools工具包提供了一些非常方便的工具来对系统的I2C总线进行调试， 在板卡的终端中可直接执行以下命令进行安装：

1
sudo apt install i2c-tools wget gcc -y

小技巧

安装后可使用的命令有i2cdetect、i2cdump、i2cset以及i2cget,用于扫描I2C总线上的设备、读写指定设备的寄存器等。

然后查看挂载在i2c-3上的器件情况，输出内容如下所示：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
root@lubancat:/home/cat# i2cdetect -a 2
WARNING! This program can confuse your I2C bus, cause data loss and worse!
I will probe file /dev/i2c-2.
I will probe address range 0x00-0x7f.
Continue? [Y/n] y
     0  1  2  3  4  5  6  7  8  9  a  b  c  d  e  f
00: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
10: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
20: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
30: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
40: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
50: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
60: -- -- -- -- -- -- -- -- 68 -- -- -- -- -- -- --
70: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --

其中 “68” 是为MPU6050的设备地址，常用的命令还有以下几个。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
#检测当前系统有几组i2c总线
i2cdetect -l

#查看i2c-2接口上的设备
i2cdetect -a 2

#读取指定设备的全部寄存器的值。
i2cdump  -f -y 2 0x68

#读取指定IIC设备的某个寄存器的值，如下读取地址为0x68器件中的0x01寄存器值。
i2cget -f -y 2 0x68 0x01

#写入指定IIC设备的某个寄存器的值，如下设置地址为0x68器件中的0x01寄存器值为0x6f；
i2cset -f -y 2 0x68 0x01 0x6f

3.5. 读取陀螺仪传感器数据实验

3.5.1. 实验说明

本教程将通过IIC接口读取陀螺仪(MPU6050)的原始数据。 本次实验会以i2c-2做为示例，i2c-4的操作和i2c-2的一样， 当然，如果您没有mpu6050模块，可以通过学习操作mpu6050的方式操作您想要操作的i2c设备,在测试程序中大约每一秒读取并显示一次MPU6050的原始数据

查看IIC设备文件，确保IIC 2接口已经使能

1
2
3
root@lubancat:/home/cat# ls /dev/i2c-*
/dev/i2c-2  /dev/i2c-4  /dev/i2c-5
root@lubancat:~#

其中“i2c-2”就是MPU6050使用到的 IIC 2接口总线。

3.5.2. ioctl函数

在编写应用程序时需要使用ioctl函数设置i2c相关配置，其函数原型如下

1
2
3
#include <sys/ioctl.h>

int ioctl(int fd, unsigned long request, ...);

其中对于终端request的值常用的有以下几种

I2C_RETRIES

设置收不到ACK时的重试次数，默认为1

I2C_TIMEOUT

设置超时时限的jiffies

I2C_SLAVE

设置从机地址

I2C_SLAVE_FORCE

强制设置从机地址

I2C_TENBIT

选择地址长度0为7位地址，非0为10位

3.5.3. 编写应用程序

根据ioctl相关参数即可编写与i2c相关的接口函数，读取mpu6050原始数据程序如下

代码位置
1
quick_start/i2c/i2c_mpu6050.c

代码较长复制粘贴容易乱序，可以下载我们提供的源码 i2c_mpu6050.c

quick_start/i2c/i2c_mpu6050.c
  1
  2
  3
  4
  5
  6
  7
  8
  9
 10
 11
 12
 13
 14
 15
 16
 17
 18
 19
 20
 21
 22
 23
 24
 25
 26
 27
 28
 29
 30
 31
 32
 33
 34
 35
 36
 37
 38
 39
 40
 41
 42
 43
 44
 45
 46
 47
 48
 49
 50
 51
 52
 53
 54
 55
 56
 57
 58
 59
 60
 61
 62
 63
 64
 65
 66
 67
 68
 69
 70
 71
 72
 73
 74
 75
 76
 77
 78
 79
 80
 81
 82
 83
 84
 85
 86
 87
 88
 89
 90
 91
 92
 93
 94
 95
 96
 97
 98
 99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
#include <stdio.h>
#include <stdlib.h>
#include <stdint.h>
#include <unistd.h>
#include <sys/types.h>
#include <sys/stat.h>
#include <fcntl.h>
#include <linux/i2c.h>
#include <linux/i2c-dev.h>
#include <sys/ioctl.h>

/*寄存器地址*/
#define SMPLRT_DIV      0x19
#define PWR_MGMT_1      0x6B
#define CONFIG          0x1A
#define ACCEL_CONFIG    0x1C

#define ACCEL_XOUT_H    0x3B
#define ACCEL_XOUT_L    0x3C
#define ACCEL_YOUT_H    0x3D
#define ACCEL_YOUT_L    0x3E
#define ACCEL_ZOUT_H    0x3F
#define ACCEL_ZOUT_L    0x40
#define GYRO_XOUT_H     0x43
#define GYRO_XOUT_L     0x44
#define GYRO_YOUT_H     0x45
#define GYRO_YOUT_L     0x46
#define GYRO_ZOUT_H     0x47
#define GYRO_ZOUT_L     0x48

//从机地址 MPU6050地址
#define Address         0x68

//MPU6050操作相关函数
static int mpu6050_init(int fd,uint8_t addr);
static int i2c_write(int fd, uint8_t addr,uint8_t reg,uint8_t val);
static int i2c_read(int fd, uint8_t addr,uint8_t reg,uint8_t * val);
static short GetData(int fd,uint8_t addr,unsigned char REG_Address);

int main(int argc,char *argv[] )
{
    int  fd;
    fd = I2C_SLAVE;

    if(argc < 2){
        printf("Wrong use !!!!\n");
            printf("Usage: %s [dev]\n",argv[0]);
            return -1;
        }

    fd = open(argv[1], O_RDWR); // open file and enable read and  write
    if (fd < 0){
        // printf("Can't open %s \n",argv[1]); // open i2c dev file fail
        perror("Can't open %s \n"); // open i2c dev file fail
        exit(1);
    }

    //初始化MPU6050
    mpu6050_init(fd,Address);
    while(1){
        usleep(1000 * 10);
        printf("ACCE_X:%6d\n ", GetData(fd,Address,ACCEL_XOUT_H));
        usleep(1000 * 10);
        printf("ACCE_Y:%6d\n ", GetData(fd,Address,ACCEL_YOUT_H));
        usleep(1000 * 10);
        printf("ACCE_Z:%6d\n ", GetData(fd,Address,ACCEL_ZOUT_H));
        usleep(1000 * 10);
        printf("GYRO_X:%6d\n ", GetData(fd,Address,GYRO_XOUT_H));
        usleep(1000 * 10);
        printf("GYRO_Y:%6d\n ", GetData(fd,Address,GYRO_YOUT_H));
        usleep(1000 * 10);
        printf("GYRO_Z:%6d\n\n ", GetData(fd,Address,GYRO_ZOUT_H));
        sleep(1);
    }

    close(fd);

    return 0;
}

static int mpu6050_init(int fd,uint8_t addr)
{
    i2c_write(fd, addr,PWR_MGMT_1,0x00);  //配置电源管理，0x00,正常启动
    i2c_write(fd, addr,SMPLRT_DIV,0x07);  //设置MPU6050的输出分频既设置采样
    i2c_write(fd, addr,CONFIG,0x06);  //配置数字低通滤波器和帧同步引脚
    i2c_write(fd, addr,ACCEL_CONFIG,0x01);  //设置量程和 X、Y、Z 轴加速度自检

    return 0;
}

static int i2c_write(int fd, uint8_t addr,uint8_t reg,uint8_t val)
{
    int retries;
    uint8_t data[2];

    data[0] = reg;
    data[1] = val;

    //设置地址长度：0为7位地址
    ioctl(fd,I2C_TENBIT,0);

    //设置从机地址
    if (ioctl(fd,I2C_SLAVE,addr) < 0){
        printf("fail to set i2c device slave address!\n");
        close(fd);
        return -1;
    }

    //设置收不到ACK时的重试次数
    ioctl(fd,I2C_RETRIES,5);

    if (write(fd, data, 2) == 2){
        return 0;
    }
    else{
        return -1;
    }

}

static int i2c_read(int fd, uint8_t addr,uint8_t reg,uint8_t * val)
{
    int retries;

    //设置地址长度：0为7位地址
    ioctl(fd,I2C_TENBIT,0);

    //设置从机地址
    if (ioctl(fd,I2C_SLAVE,addr) < 0){
        printf("fail to set i2c device slave address!\n");
        close(fd);
        return -1;
    }

    //设置收不到ACK时的重试次数
    ioctl(fd,I2C_RETRIES,5);

    if (write(fd, &reg, 1) == 1){
        if (read(fd, val, 1) == 1){
                return 0;
        }
    }
    else{
        return -1;
    }
}

static short GetData(int fd,uint8_t addr,unsigned char REG_Address)
{
    char H, L;

    i2c_read(fd, addr,REG_Address, &H);
    usleep(1000);
    i2c_read(fd, addr,REG_Address + 1, &L);
    return (H << 8) +L;
}

保存退出，接下来再进行编译运行

1
2
3
4
#编译
gcc i2c_mpu6050.c -o mpu6050
#运行
sudo ./mpu6050 /dev/i2c-2

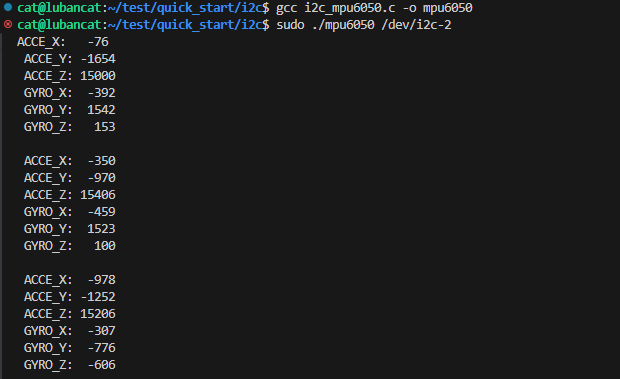

效果如下图所示

未找到图片show
