7. 风扇接口

7.1. 接口型号与连接

• 座子封装是A1501WV-2P(1.5mm 1x2P 直插)

• 只支持5V供电的风扇

座子输出的正负极，在板卡表面会有详细标注。

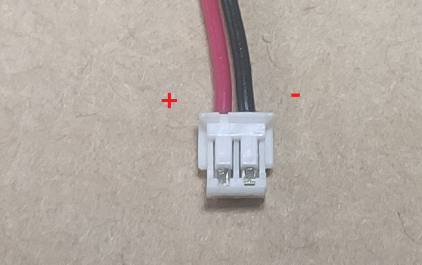

使用的风扇的接口如下所示

注解

如果发现风扇的接口正负极和上图相反，则可以使用改线大法，使用镊子将两个线交换

7.2. 风扇配置

LubanCat-A1的风扇控制引脚与26Pin排针引脚中的12号引脚（PWM）共用。

风扇的控制可以使用pwm或者gpio配置,具体操作请查看上述《GPIO控制》和《PWM控制》章节。
