13. 文件传输与NFS网络文件系统¶

本章节主要讲述如何将文件在PC主机以及板卡上进行文件的传输。

本章节内容依赖网络传输，需要我们配置板卡的网络环境，具体可查看下列章节配置板卡及电脑

《SSH登录》

本章着重介绍以下方法进行使用

MobaXterm
FileZilla
nfs
tftp

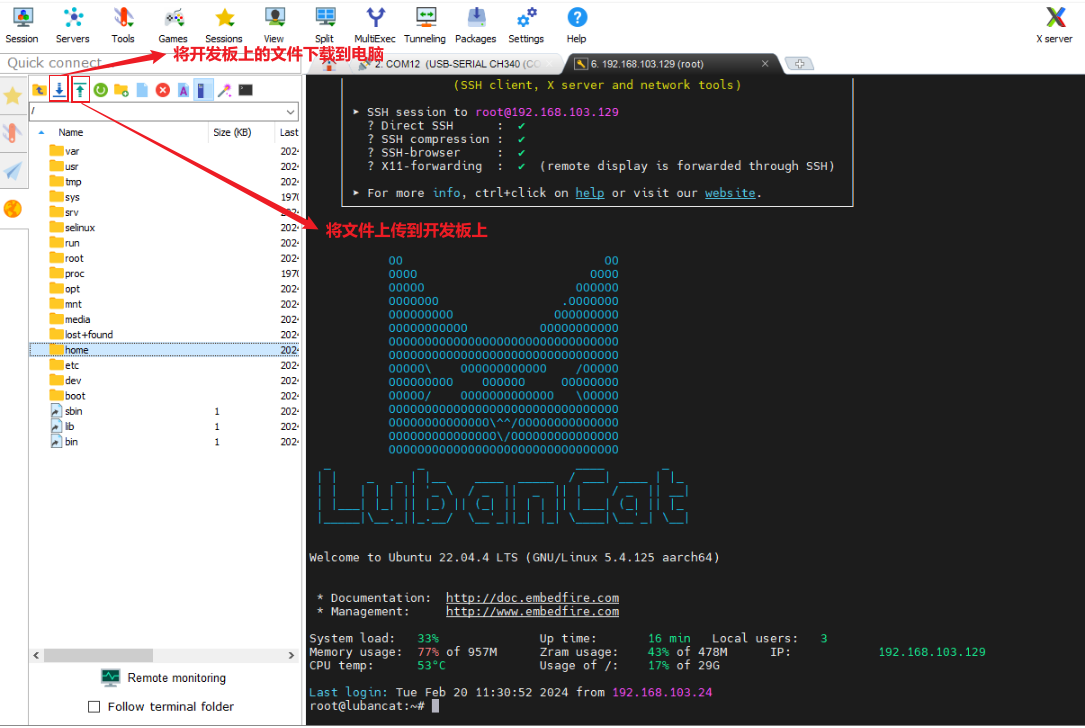

13.1. MobaXterm¶

该方法需要下载《MobaXterm》软件。

注意

使用cat用户SSH登录只能传输/home/cat目录下的文件，如果需要传输到其他目前，可以使用root账户登录，具体参考《root用户SSH登录》。

优点：可以轻松的在控制linux的同时，也能进行文件的传输
缺点：仅支持SFTP协议文件传输，无法正确传输链接文件，对于源码移植会有碍

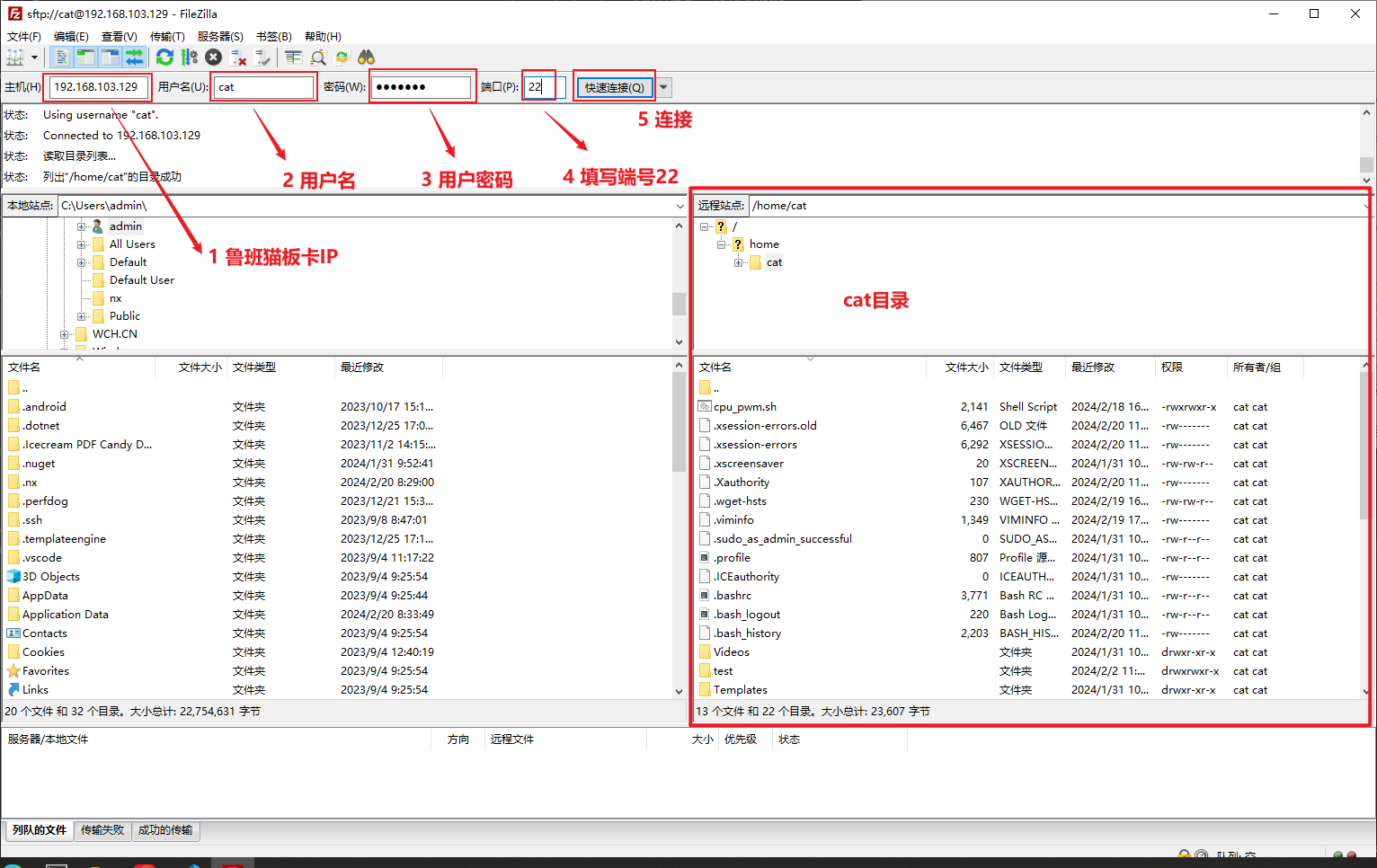

13.2. FileZilla¶

FileZilla软件获取

官方下载地址： https://www.filezilla.cn/download

PC上需要安装的是客户端，安装完后打开

注意

使用cat用户SSH登录只能传输/home/cat目录下的文件，如果需要传输到其他目前，可以使用root账户登录，具体参考《root用户SSH登录》。

优点：支持的传输协议比较多，较为精细的目录架构，可以让文件传输更方便
缺点：无法正确传输链接文件，对于源码移植会有碍

FileZilla支持的传输协议如下：

13.3. SCP¶

SCP 是 Secure Copy Protocol（安全复制协议）的缩写，它是一种基于 SSH（Secure Shell）的网络协议，用于在计算机之间安全地传输文件。SCP 提供了加密的传输过程，确保数据传输过程中不会被未授权的第三方截获或篡改。

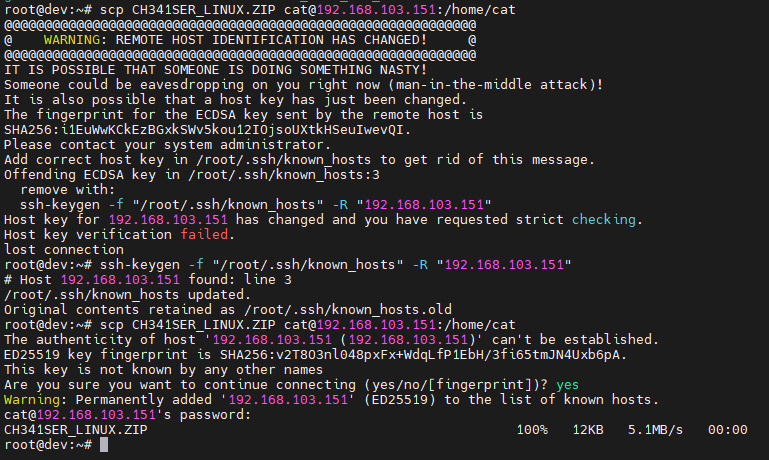

13.3.1. PC(Ubuntu)和鲁班猫SCP传输¶

# xxx为文件名，192.168.103.151为鲁班猫IP，/home/cat为鲁班猫接收目录
scp xxx  cat@192.168.103.151:/home/cat

演示如下:

13.4. TFTP/FTP/SFTP¶

FTP是File Transfer Protocol的缩写，即文件传输协议，是Internet上使用比较广泛的文件传送协议，为应用层的文件传输协议。主要作用是在服务器和客户端之间实现文件的传输和共享。FTP协议运行在TCP连接上，保证了文件传输的可靠性。FTP提供交互式的访问，允许客户指明文件的类型与格式，并允许文件具有存取权限。

TFTP是Trivial File Transfer Protocol的缩写，即简单文件传输协议,是TCP/IP协议族中一种简单的文件传输协议，用来在客户端与服务器之间进行文件传输。TFTP只支持文件传输，不支持交互，没有庞大的命令集，也没有目录列表功能，以及不能对用户进行身份鉴别。

TFTP和FTP一个主要的区别就是它没有交互式，且不进行身份验证。

SFTP是Secure File Transfer Protocol的缩写，即安全文件传输协议，是一种基于可靠数据流（data stream），提供文件存取和管理的网络传输协议。SFTP要求客户端用户必须由服务器进行身份验证，并且数据传输必须通过安全通道（SSH）进行，即不传输明文密码或文件数据。

13.4.1. Windows端查看支持的网络传输传输协议¶

按快捷键 Win+R ，在弹出的运行窗口中输入 powershell 或 cmd。下面以 powershell 为例进行演示。

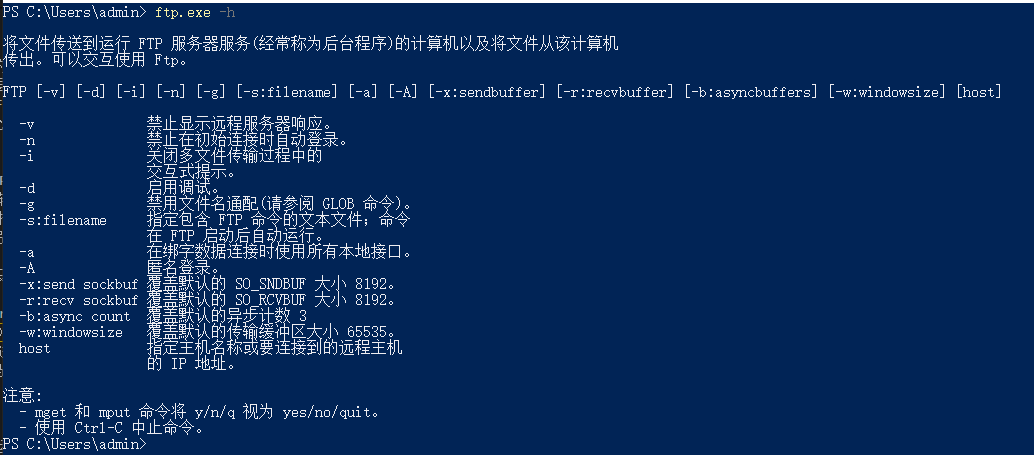

FTP：

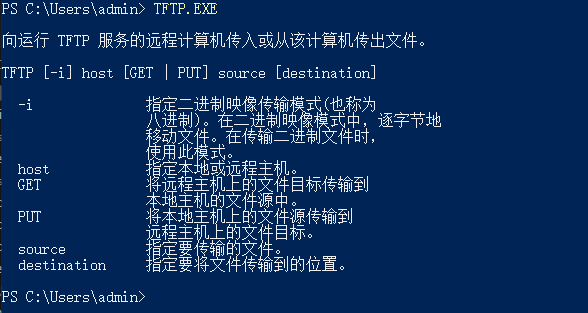

TFTP：

注意

Windows电脑可能没开启TFTP服务，可以参考以下链接进行开启： https://guanjia.qq.com/knowledge-base/content/1150

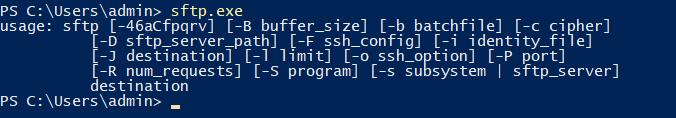

SFTP：

使用终端进行文件传输操作比较繁琐，这里就不作详细说明了，有需求的可自行百度。

13.5. NFS¶

NFS就是Network File System的缩写，即网络文件系统，它最大的功能就是可以通过网络，让不同的机器、不同的操作系统可以共享彼此的文件。

13.5.1. 搭建局域网环境¶

在本应用场景中开发主机和板卡需要通过网络互相访问，另外由于NFS文件系统暴露到公网需要处理很多安全问题，为简化操作，我们把开发主机和板卡连接到局域网络。关于网络连接相关知识，可参考《网络连接及静态配置》和《网络共享》章节。

注意

下面的测试需要鲁班猫板卡的PC电脑运行在同一局域网下，可以通过互ping测试进行验证。

13.5.2. Windows与鲁班猫NFS传输¶

下面的演示，鲁班猫作为nfs服务器，windows作为nfs客户端

13.5.2.1. 鲁班猫服务端操作¶

13.5.2.1.1. 安装和配置NFS服务端¶

主机的Ubuntu系统默认没有安装NFS服务，需要使用如下命令安装和配置NFS服务端：

#安装NFS服务
sudo apt install nfs-kernel-server

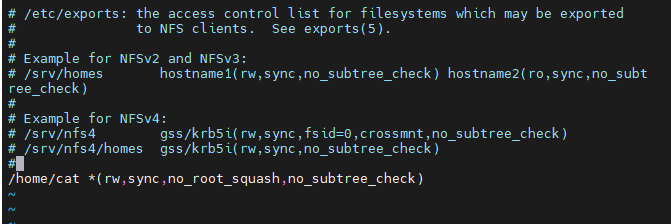

#配置/etc/exports，添加共享的目录
sudo vim /etc/exports
#在文件最后一行添加需要共享的目录
/home/cat *(rw,sync,no_root_squash,no_subtree_check)

配置如下：

/home/cat 是你要共享的目录,注意使用空格与后面的配置隔开
* 是通配所有的nfs客户端ip,如果是192.168.1.*网段，可以配置成192.168.1.0/24
rw 是可读可写，具体的权限还受文件系统的rwx及用户身份影响。
sync 是同时将数据写入到内存与硬盘中，保证不丢失数据
no_root_squash 是当NFS客户端以root管理员访问时，映射为NFS服务器的root管理员
no_subtree_check 不检查子目录权限，默认配置。

13.5.2.1.2. 重启NFS服务¶

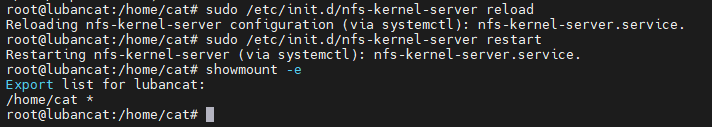

配置完后重启NFS服务：

#重新加载/etc/exports
sudo /etc/init.d/nfs-kernel-server reload
#重启nfs服务
sudo /etc/init.d/nfs-kernel-server restart
#查看挂载点
showmount -e

13.5.2.1.3. 查看用户uid¶

#查看root用户id
id root
#查看cat用户id
id cat

可以看出root用户的uid和gid都为0，cat用户的uid和gid都为1000。

13.5.2.2. Windows客户方操作¶

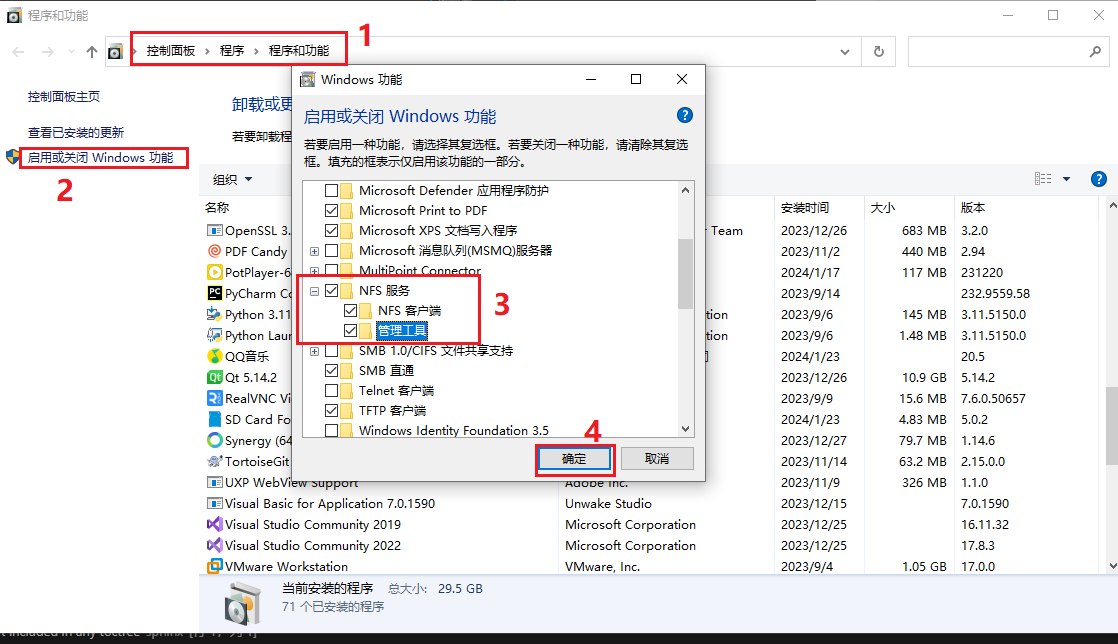

13.5.2.2.1. 启用nfs服务¶

13.5.2.2.2. 伪造UID¶

因为NFS服务没有用户验证的功能，所以会将客户端映射成匿名用户，造成的现象是你连上nfs服务后对于共享目录属于其他人，一般只有只读权限，所以就要伪造UID，让nfs认为你是该目录的所有者，这样就有读写权限。

上述鲁班猫操作中已经获得了root用户和cat用户的id了，下面演示在Windows修改注册表为cat用户的id。

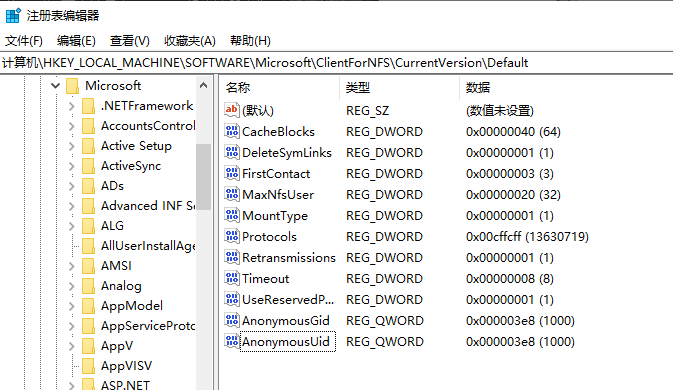

按 Win+R 键，在弹出的运行窗口中输入 regedit。在 HKEY_LOCAL_MACHINE\SOFTWARE\Microsoft\ClientForNFS\CurrentVersion\Default 下新建两个QWORD（64）位值，添加值 AnonymousGid ，值为1000， AnonymousUid ，值为1000。然后 重启 。
