1. LubanCat-AW系列硬件介绍¶

1.1. lubancat-A0¶

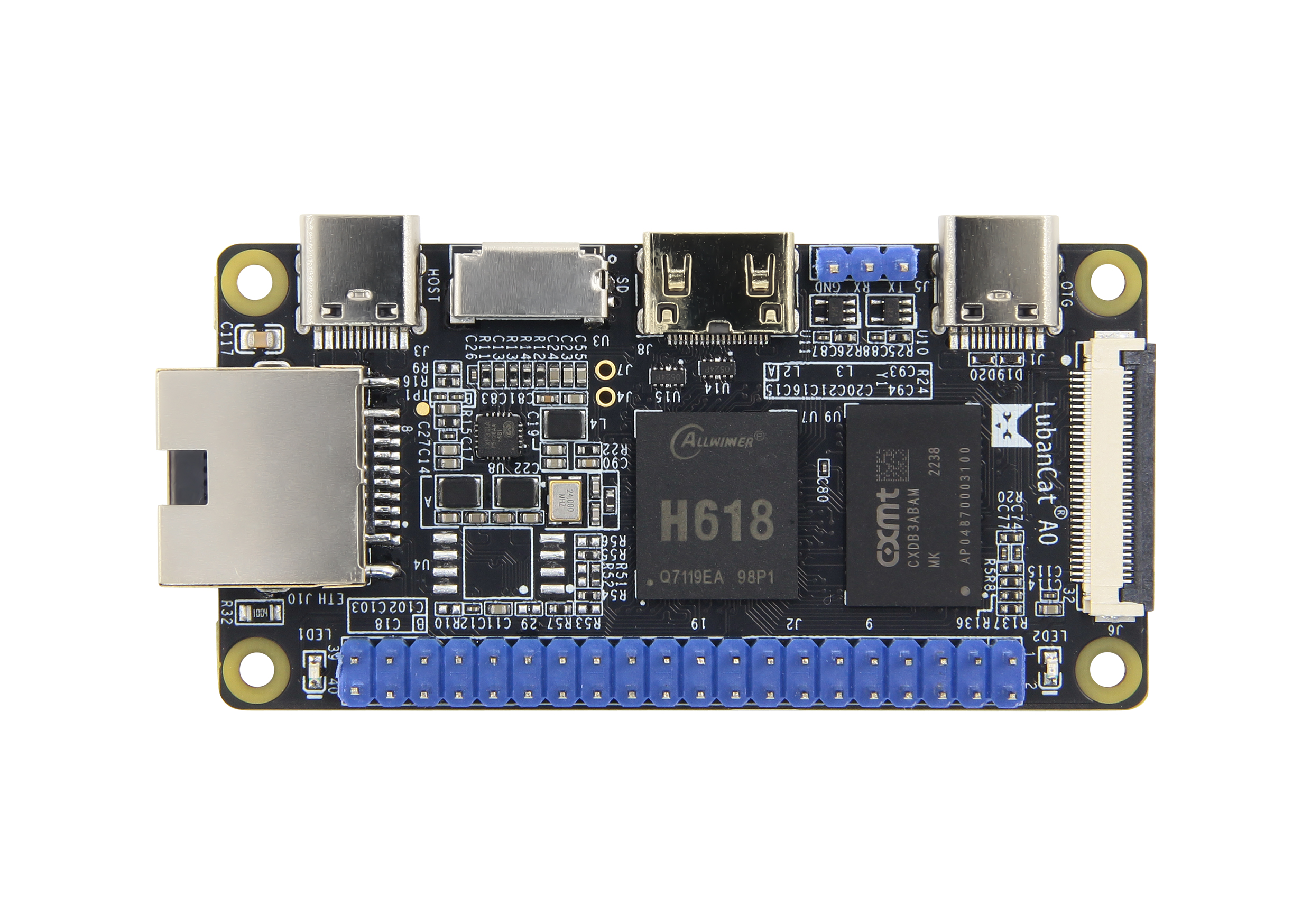

LubanCat-A0是野火科技基于全志(Allwinner) H618设计的一款低功耗、高性能单板电脑。

LubanCat-A0使用了一颗包含四核Cortex-A53处理器、Arm Mali-G31 MP2图形处理器的SOC，搭配百兆网口、HDMI、USB2.0等外设接口。

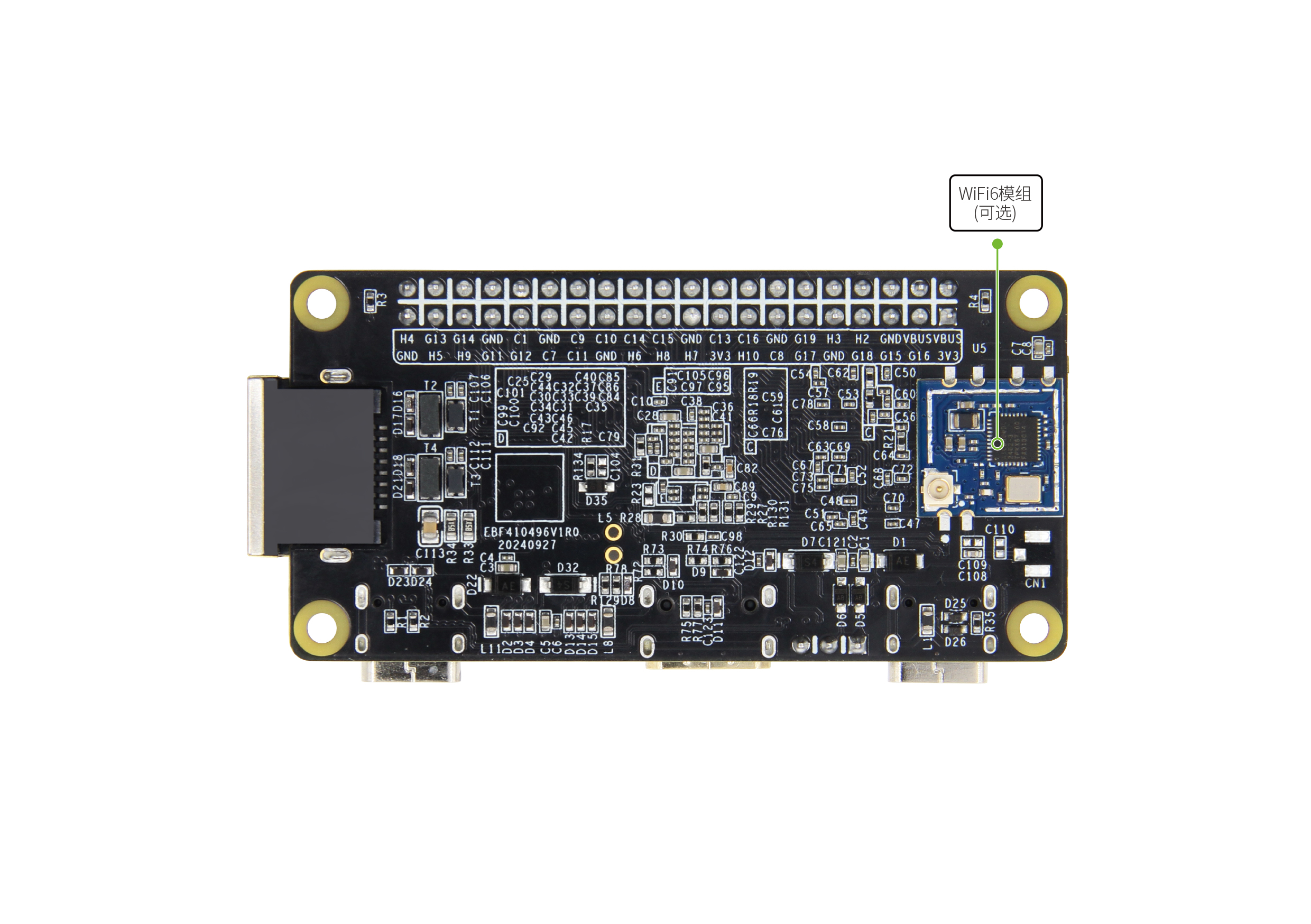

LubanCat-A0板载 WiFi 模块位于主板背面(可选)，采用的是 AIC8800D40L ，仅支持 2.4GHz 单频段，支持 802.11 b/g/n/ac/ax 无线标准。

LubanCat-A0板卡提供完整的SDK驱动开发包、设计原理图等资源，在帮助用户进一步深入应用板卡的同时大大缩减了基于此板卡二次的开发时间，加快产品上市。

LubanCat-A0板卡的应用场景举例：

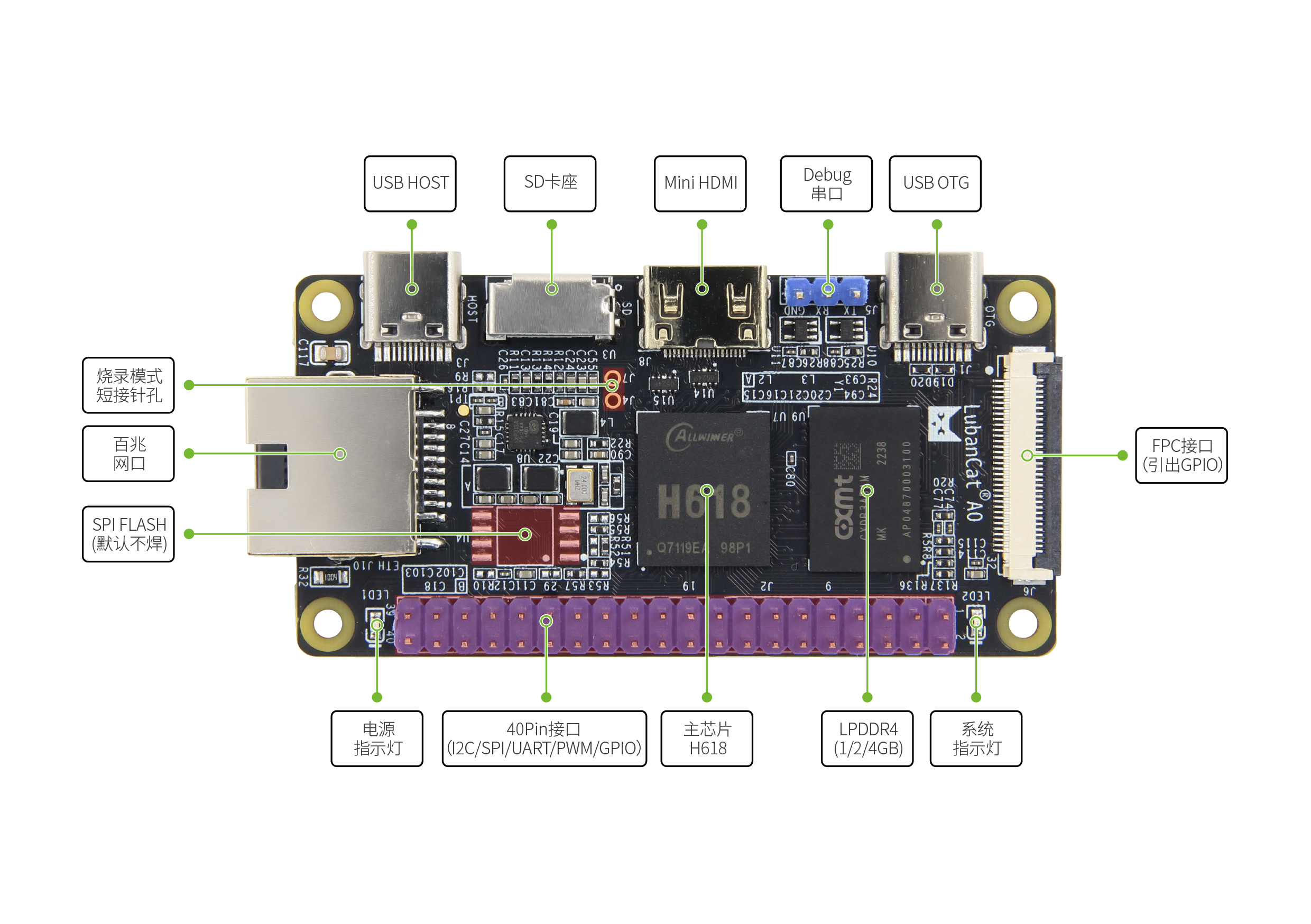

LubanCat-A0板卡硬件资源见图：

LubanCat-A0板卡硬件资源表：

LubanCat-A1是野火科技基于全志(Allwinner) H618设计的一款低功耗、高性能单板电脑。

LubanCat-A1使用了一颗包含四核Cortex-A53处理器、Arm Mali-G31 MP2图形处理器的SOC，搭配千兆网口、HDMI、USB2.0等外设接口。

LubanCat-A1板载了AW869A双频WiFi6+BT5.0无线模块，支持1*1 IEEE 802.11a/b/g/n/ac/ax WLAN 标准和BT 5.0。

LubanCat-A1板卡提供完整的SDK驱动开发包、设计原理图等资源，在帮助用户进一步深入应用板卡的同时大大缩减了基于此板卡二次的开发时间，加快产品上市。

LubanCat-A1板卡的应用场景举例：

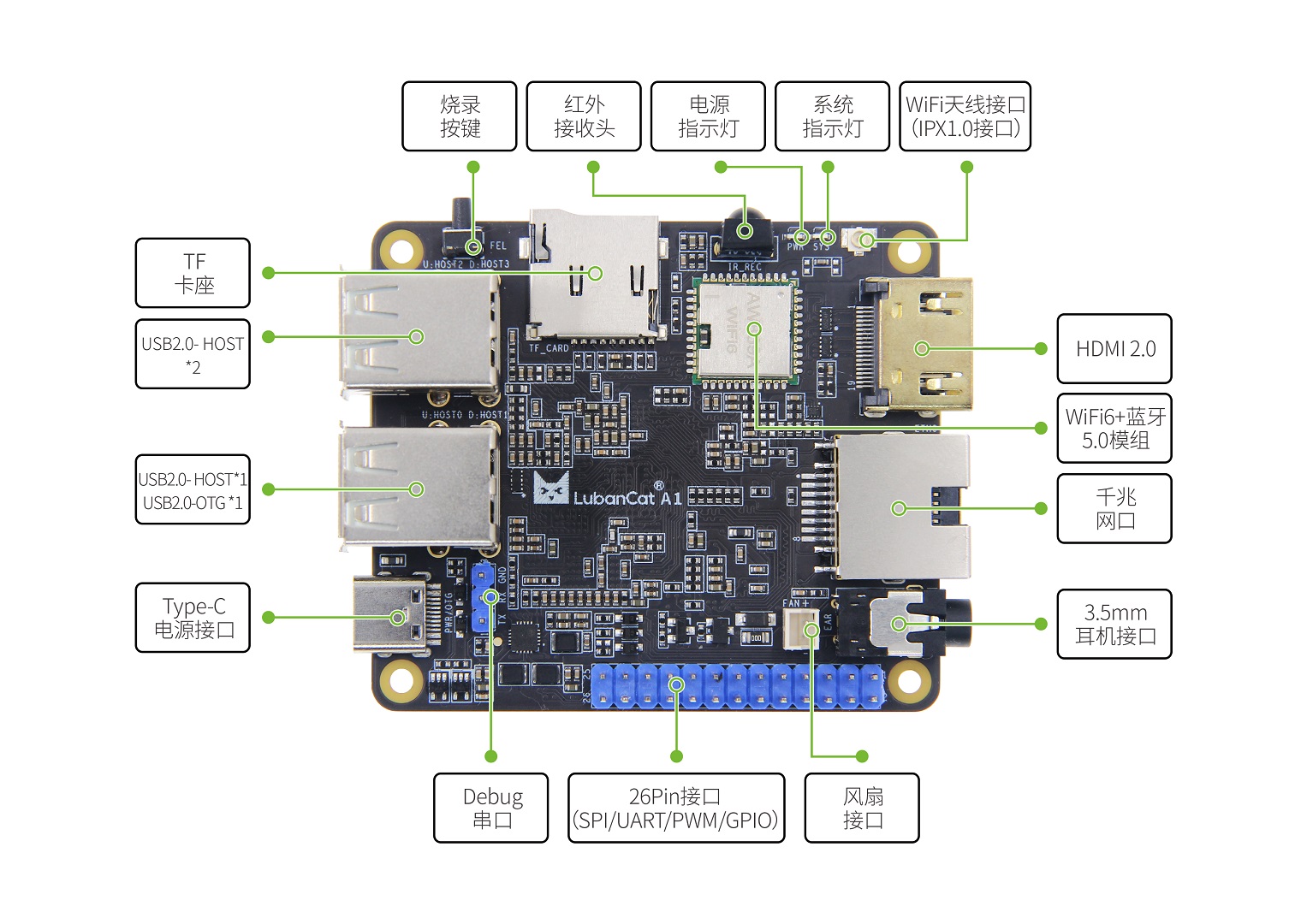

LubanCat-A1板卡硬件资源见图：

LubanCat-A1板卡硬件资源表：

板卡名称	LubanCat-A1
电源接口	Type-C 5V@3A直流输入
主芯片	H618(四核A53、Arm Mali-G31 MP2)
内存	LPDDR4/4X-1/2/4GB
存储	eMMC-0/8/16/32GB
以太网	千兆以太网口x1，支持10/100/1000M
WiFi+蓝牙	采用AW869A无线模块，支持Wi-Fi6 + BT5.0
USB2.0	Type-A接口x3(HOST)；Type-A接口x1/Type-C接口*1(OTG)
USB切换开关	USB2.0 OTG切换，可切换为Type-A接口(Host)或Type-C接口(Device)
Debug串口	一路Debug串口，默认参数115200-8-N-1
按键	FEL按键x1
音频接口	3.5mm耳机输出接口
26Pin接口	支持PWM,GPIO,I2C,SPI,UART功能
HDMI	HDMI2.0屏幕接口
TF卡座	支持TF卡启动系统，最高支持512GB
红外接收	支持红外遥控
风扇接口	支持安装5V风扇散热

LubanCat-A1 IO是野火科技基于全志(Allwinner) H618设计的一款低功耗、高性能板卡。

LubanCat-A1 IO使用了一颗包含四核Cortex-A53处理器、Arm Mali-G31 MP2图形处理器的SOC，搭配千兆网口、HDMI、USB2.0等外设接口。

LubanCat-A1 IO板载了AW869A双频WiFi6+BT5.0无线模块，支持1*1 IEEE 802.11a/b/g/n/ac/ax WLAN 标准和BT 5.0。

LubanCat-A1 IO板卡提供完整的SDK驱动开发包、设计原理图等资源，在帮助用户进一步深入应用板卡的同时大大缩减了基于此板卡二次的开发时间，加快产品上市。

LubanCat-A1 IO板卡的应用场景举例：

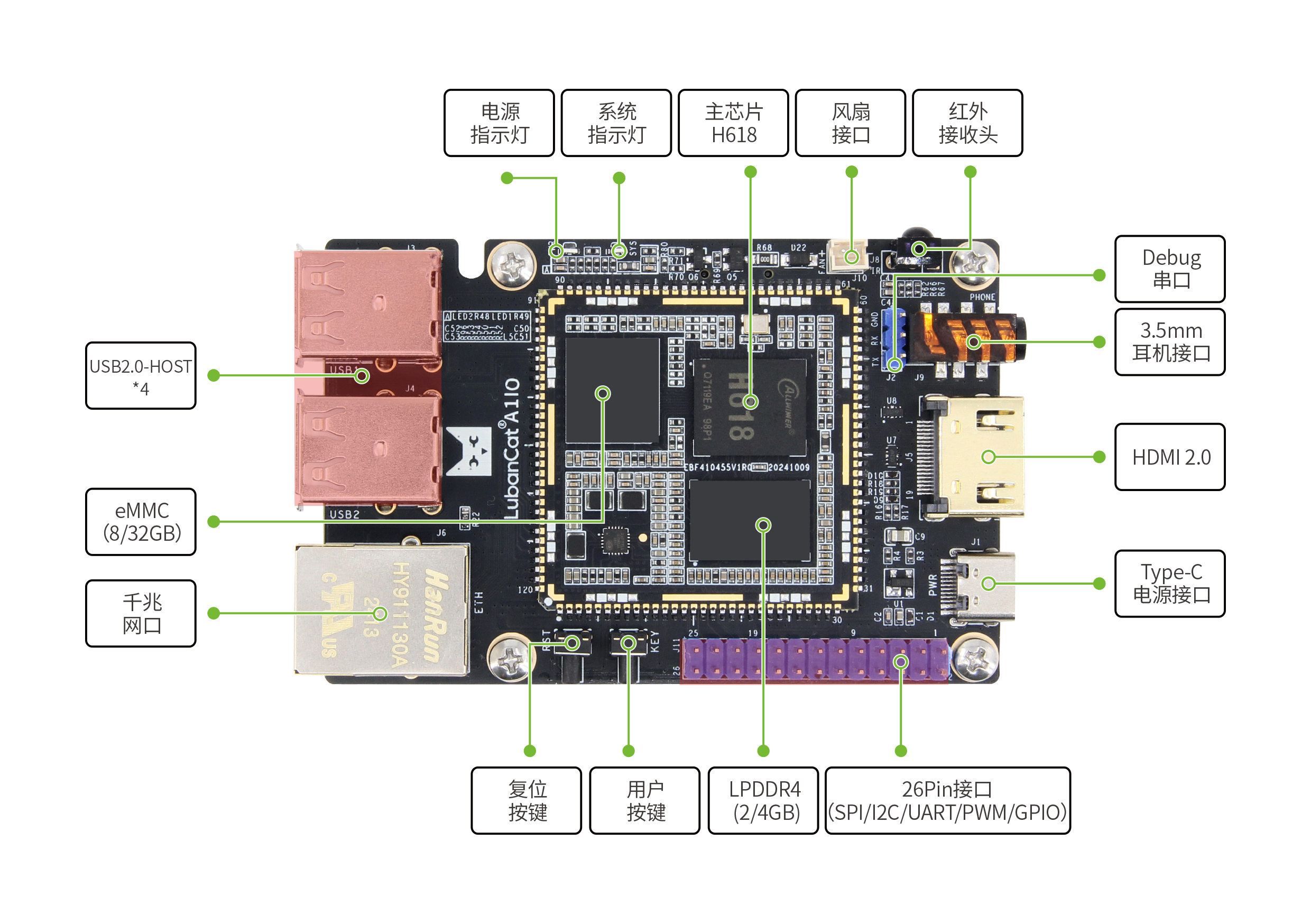

LubanCat-A1 IO板卡硬件资源见图：

LubanCat-A1 IO板卡硬件资源表：

板卡名称	LubanCat-A1 IO
电源接口	Type-C 5V@3A直流输入
主芯片	H618(四核A53、Arm Mali-G31 MP2)
内存	LPDDR4/4X-2/4GB
存储	eMMC-8/32GB
以太网	千兆以太网口x1，支持10/100/1000M
WiFi+蓝牙	采用AW869A无线模块，支持Wi-Fi6 + BT5.0
USB2.0	Type-A接口x4(HOST)
USB切换开关	USB2.0 OTG切换，可切换为Type-A接口(Host)或Type-C接口(Device)
Debug串口	一路Debug串口，默认参数115200-8-N-1
按键	用户按键x1，复位按键x1
音频接口	3.5mm耳机输出接口
26Pin接口	支持PWM,GPIO,I2C,SPI,UART功能
HDMI	HDMI2.0屏幕接口
TF卡座	支持TF卡启动系统，最高支持512GB
红外接收	支持红外遥控
风扇接口	支持安装5V风扇散热

上表中标出的内存及eMMC大小为目前样品测试过的容量，具体容量搭配以实际售卖为准，如果有容量定制需求，可以咨询淘宝客服。
