9. 5G通信

《37-4G和5G模块的使用》

LubanCat系列板卡支持usb接口连接以及mini-pcie接口连接， 虽然他们是两种不一样的接口，但是两种连接方式的原理都是通过usb来通讯。

usb接口连接和mini-pcie接口连接的区别

  • usb接口连接，需要把sim卡插在usb-4G模块(旧款)上，使用的sim卡尺寸为 标准sim ，在usb-4G模块(新款)上，使用的sim卡尺寸为 nano sim 。

  • mini-pcie接口连接，需要把sim卡插在板卡上，使用的sim卡尺寸为 nano sim

9.1. 5G模块

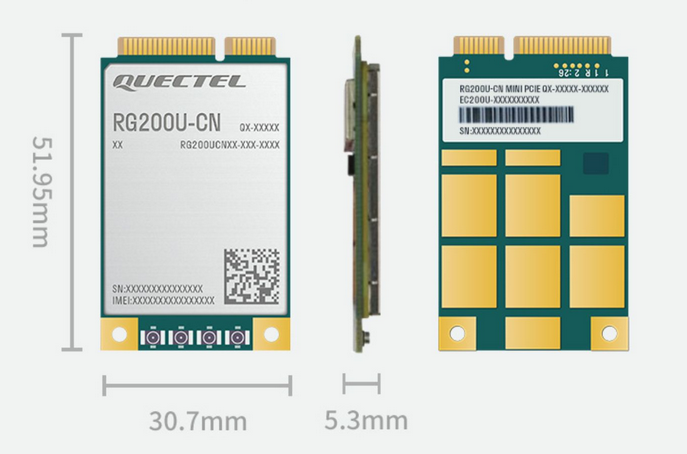

我们测试使用过的5G模块型号只有移远RG200U。


9.2. 模块安装

9.2.1. pcie

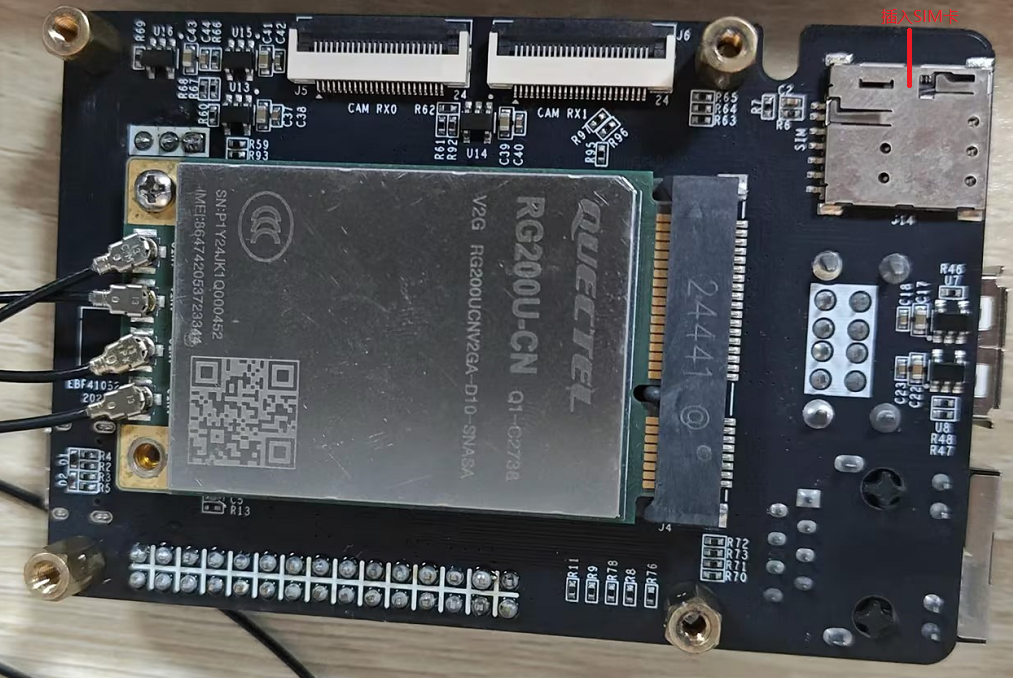

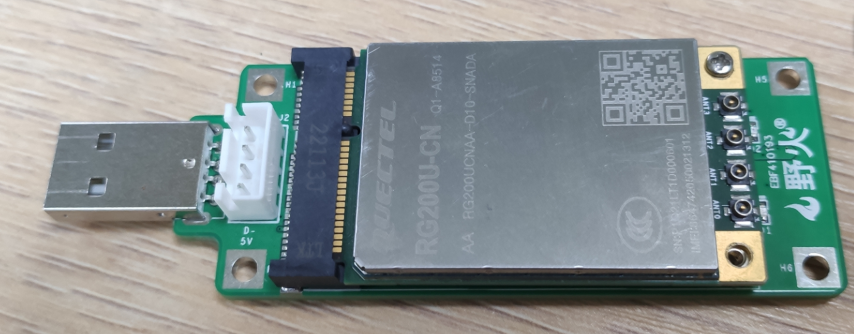

首先按图示的样式安装好5G模块


搭配野火4G模块底板


9.3. 使用方法

  1. 首先我们先把模块还有sim卡安装好，mini-pcie接口的网卡需要先安装完成后再开机，不然会影响到板卡的正常运行。

  2. 查看ip，开机后需要等待才能看到ip的生成。

1
2

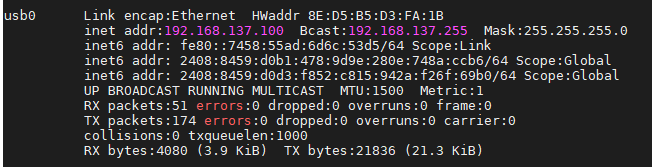

#查看ip地址
sudo ifconfig
../../../_images/ifconfig.png

注意

1.看到地址是192.168.137.100，就需要设置usb0为动态ip。2.如果看到ip地址不是 192.168.xxx.xxx ，则证明模块处于网卡模式， 可以连接外网，如果ip地址是 192.168.xxx.xxx， 网卡可能处于路由模式或者桥接模式， 我们就需要通过下一小节的内容，对网络进行设置。

  1. 设置usb0为动态ip

1
2
#修改文件
vi /etc/dhcpcd.conf

注释文件末尾对usb0的配置

1
2
3
4
interface usb0
static ip_address=192.168.137.100/24
static routers=192.168.137.1
static domain_name_servers=8.8.8.8 8.8.4.4

改成

1
2
3
4
# interface usb0
# static ip_address=192.168.137.100/24
# static routers=192.168.137.1
# static domain_name_servers=8.8.8.8 8.8.4.4

  • 然后保存文件

使用下面命令应用网络配置，对usb0进行动态ip配置

1
dhcpcd -n usb0

执行成功后，查看usb0的ip地址

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
# ifconfig usb0
usb0      Link encap:Ethernet  HWaddr 8E:D5:B5:D3:FA:1B
          inet addr:10.10.15.230  Bcast:10.10.15.255  Mask:255.255.255.0
          inet6 addr: fe80::7458:55ad:6d6c:53d5/64 Scope:Link
          inet6 addr: 2408:8459:d0b1:478:9d9e:280e:748a:ccb6/64 Scope:Global
          inet6 addr: 2408:8459:d0d3:f852:c815:942a:f26f:69b0/64 Scope:Global
          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
          RX packets:174 errors:0 dropped:0 overruns:0 frame:0
          TX packets:689 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1000
          RX bytes:14736 (14.3 KiB)  TX bytes:88538 (86.4 KiB)

  1. 查看网络是否能够正确连接网络。

1
sudo ping baidu.com

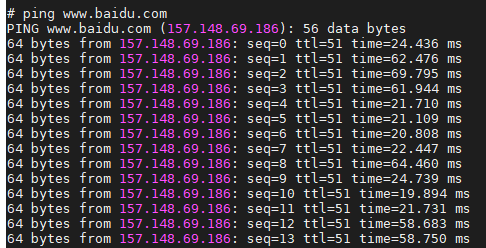

如果出现下图的情况，则说明能够正常连接网络。

../../../_images/ping_baidu.png

9.4. 移远RG200U配置

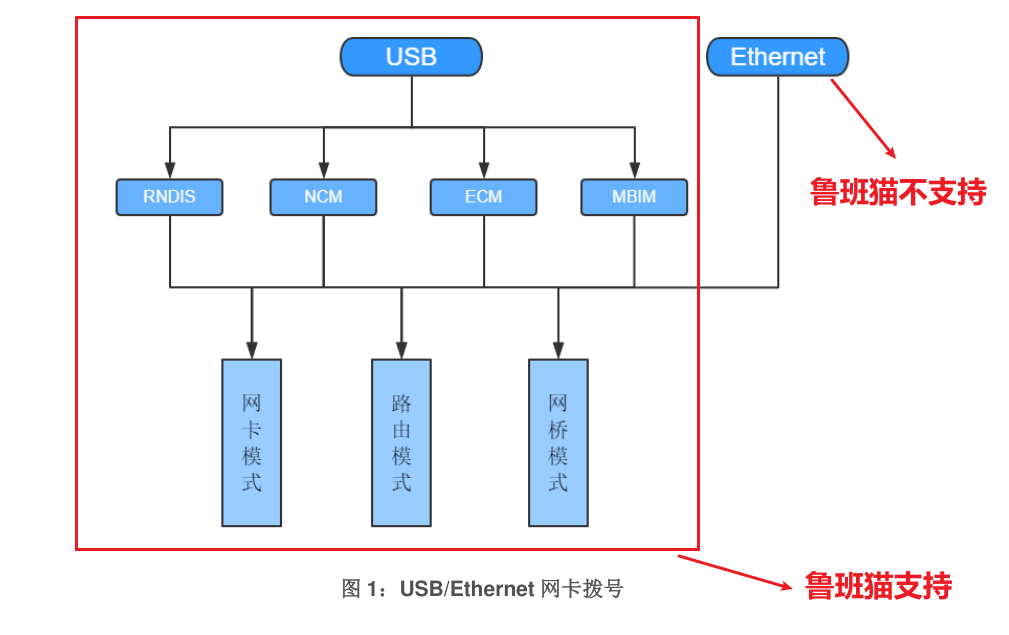

移远RG200U支持两种接口的网卡拨号，一种是usb网卡拨号，另一种是Ethernet网卡拨号， 由于我们的鲁班猫暂未支持Ethernet网卡拨号，所以下面我会使用usb网卡拨号给大家讲解一下。

../../../_images/mode.png

9.4.1. 网卡拨号模式

移远RG200U网卡的网卡拨号模式有三种。

  1. 网卡模式

  2. 路由模式

  3. 桥接模式

注意

如果只想连接网络，请选择网卡模式，其他模式在默认配置下没办法连接外网。

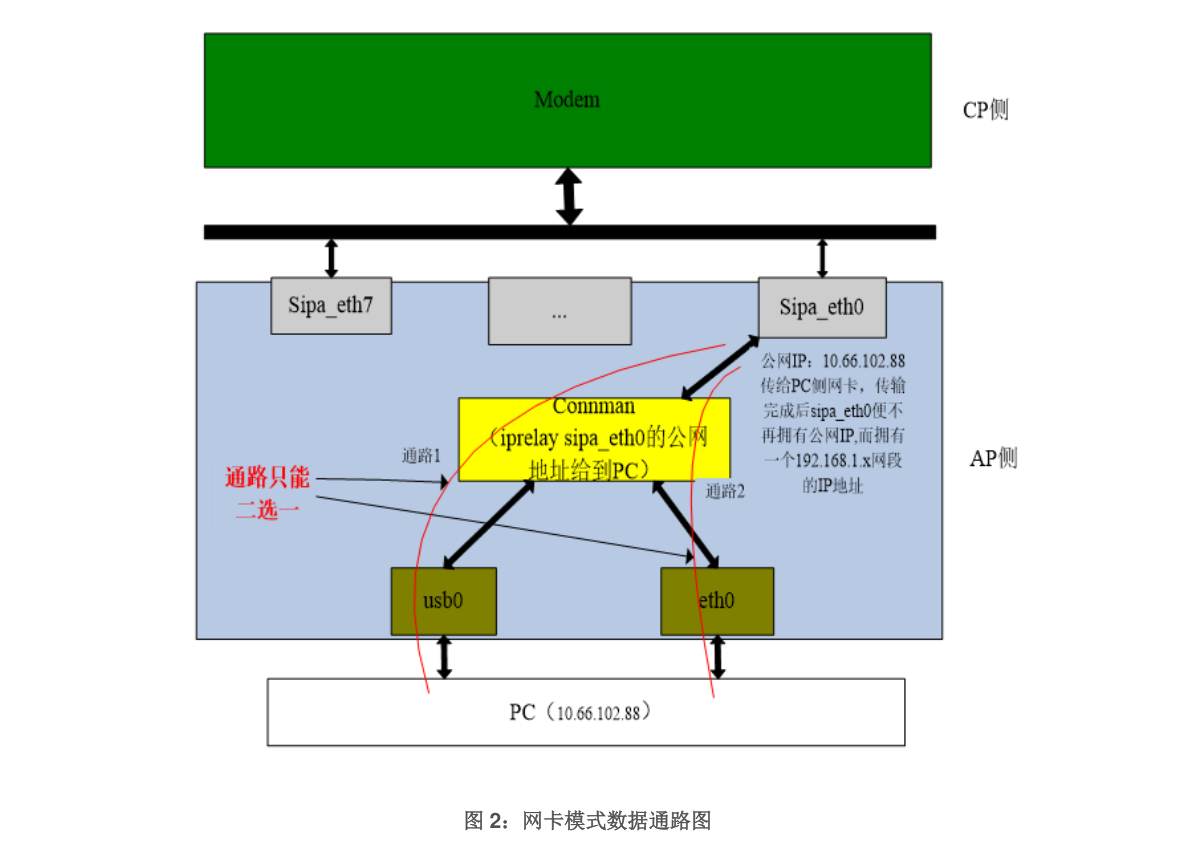

9.4.1.1. 网卡模式

如果只想用来连接网络，选择这一项。

LubanCat-2N

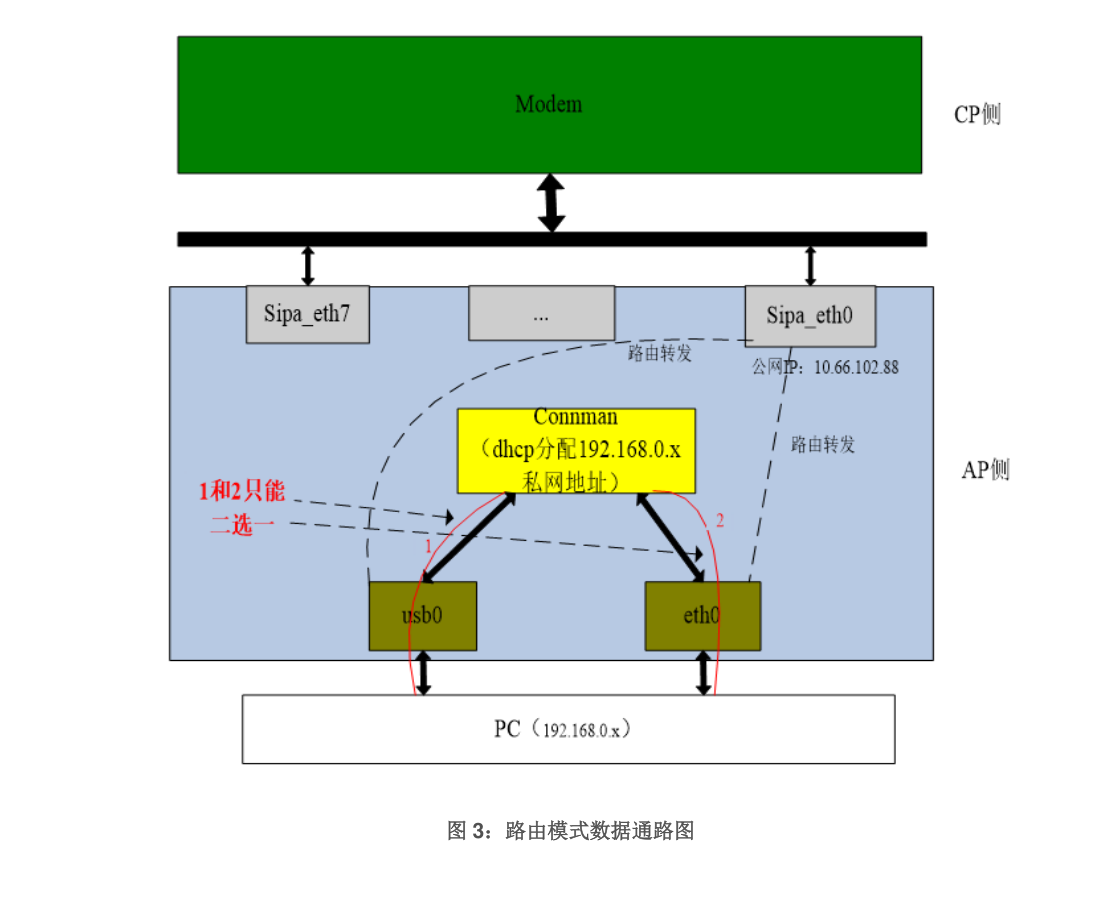

9.4.1.2. 路由模式

默认配置下，不支持连接外网。

LubanCat-2N

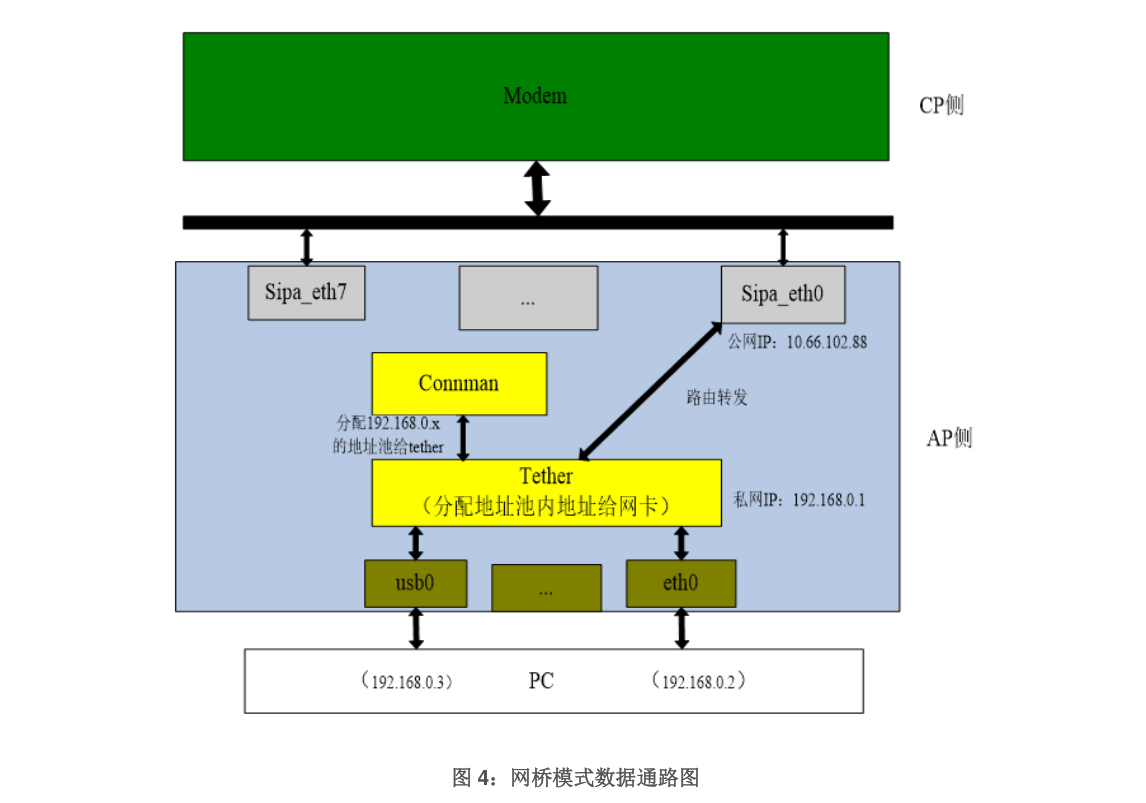

9.4.1.3. 桥接模式

默认配置下，不支持连接外网。

LubanCat-2N

9.4.2. 驱动类型

RNDIS, NCM, ECM和MBIM都是一些用于在USB上实现以太网功能的协议。它们的区别主要在于以下几个方面：

  • RNDIS是一种由微软提出的供应商协议，它需要安装专门的驱动程序，而且只支持Windows系统。RNDIS的数据包是MAC包，但是有一个额外的报头。

  • NCM和ECM都是基于USB通信设备类（CDC）的标准协议，它们可以跨平台使用，不需要安装驱动程序。NCM和ECM的数据包也是MAC包，但是ECM没有报头，而NCM有一个可选的报头。NCM相比ECM有更高的传输效率和兼容性。

  • MBIM是一种专门针对移动宽带设备设计的接口模型，它由Intel, Microsoft等多家USB/IF成员提出，目的是统一和简化移动宽带设备的驱动和管理。MBIM支持多种移动网络技术，如GSM, CDMA, LTE等。MBIM在Windows 8及以上版本中已经内置了类驱动程序，不需要额外安装驱动。 Linux在3.8版本之后也支持MBIM。MBIM的数据包是IP包，而且有一个报头和一个报尾。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
Source: Conversation with Bing, 2023/2/16

(1) Ethernet over USB - Wikipedia. https://en.wikipedia.org/wiki/Ethernet_over_USB

(2) RNDIS,ECM及MBIM报文简述 - 豆丁网. https://www.docin.com/p-703805208.html

(3) mbim ndis ecm ncm之我的理解_wandersky0822的博客-CSDN博客_mbim. https://blog.csdn.net/wandersky0822/article/details/101559271

(4) RNDIS,ECM及MBIM报文简述_百度文库. https://wenku.baidu.com/view/fd16907e011ca300a6c3903e.html

(5) RNDIS,ECM及MBIM报文简述.doc. https://max.book118.com/html/2017/0831/131033866.shtm

(6) 拨号之 PPP NDIS RNDIS CDC ECM NCM QMI-WWAN GOBINET RMNET MBIM 区别. https://blog.csdn.net/wwwyue1985/article/details/112971030

9.5. 使用AT命令配置移远RG200U网卡

移远RG200U网卡的配置方式是使用AT命令，配置成功后网卡就会把配置保存到网卡内部。 因此，配置过一次后，我们就可以不用额外的配置。

9.5.1. 配置前准备

配置前需要把模块先安装好，然后开机，查看网卡驱动是否安装好。

1
2
#查看网卡是否安装驱动
dmesg | grep GSM

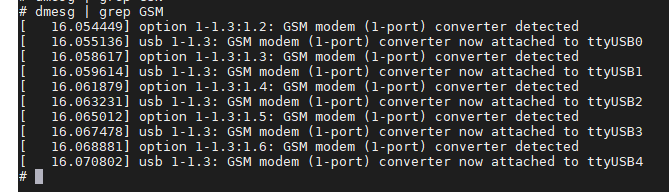

如果有下面的东西出现证明驱动安装。

../../../_images/dmesg_gsm.png

9.5.2. minicom的配置

  1. 使用AT命令

1
2
#设置串口
sudo minicom -s

如下图：

未找到图片

进入设置，按照下图，修改串口或者波特率，按键盘上的字母进入各自要设置的东西，enter键确认。

未找到图片

设置完成后，可以按这按键保存配置，保存后，以后打开不用设置。

未找到图片

然后”exit” 进入minicom的终端，”exit from minicom”就是退出minicom。

未找到图片

9.5.3. 使用AT命令配置网卡

如果之前设置好了minicom，就可以跳过minicom的配置，使用下列命令打开minicom。

1
sudo minicom

进去后，我们可以先输入数字，如果没有显示证明，证明我们还没有开回显。

我们使用该方法进行设置 ： 先按组合键”Ctrl + A” 然后再按 “e”键。

设置完成后，我们就可以使用AT命令和网卡通讯。

AT指令

AT指令

指令效果

指令返回

AT+QCFG=”usbnet”

查询当前配置

5:NCM 1:ECM 2:MBIM 3:RNDIS

AT+QCFG=”usbnet”,5

配置网卡拨号方式及驱动类型为 NCM

OK

AT+QCFG=”usbnet”,1

配置网卡拨号方式及驱动类型为 ECM

OK

AT+QCFG=”usbnet”,2

配置网卡拨号方式及驱动类型为 MBIM

OK

AT+QCFG=”usbnet”,3

配置网卡拨号方式及驱动类型为 RNDIS

OK

AT+QCFG=”nat”

查询当前配置

0:网卡模式 1:路由模式 2:网桥模式

AT+QCFG=”nat”,0

配置拨号模式为网卡模式

OK

AT+QCFG=”nat”,1

配置拨号模式为路由模式

OK

AT+QCFG=”nat”,2

配置拨号模式为网桥模式

OK

AT+CFUN=1,1

网卡复位重启

OK

  • 如果收到 +CME ERROR: 4 ，证明指令没有输入正确，需要重新输入指令。

注意

上面的这些参数配置需要重启后生效， 可以使用复位网卡，重启板卡，如果是使用usb接口的话可以重新插拔。

在配置之前，建议先查询配置，在配置完后，建议再次查询， 以确保配置能够正确写入到网卡内，有时候写入配置时不会成功返回OK，可以重复写入。

注意

使用minicom时，不能使用退格键把发出去的内容删掉， minicom是以单个字符的方式发送的。 如果输入错误的指令可以通过修改指令，将指令修改为不影响网卡的指令， 发送出去，这样不会影响5G模块的工作。

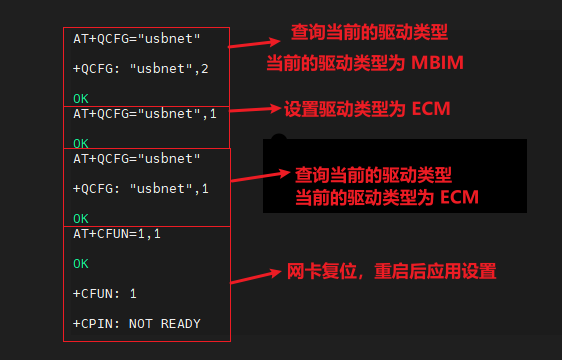

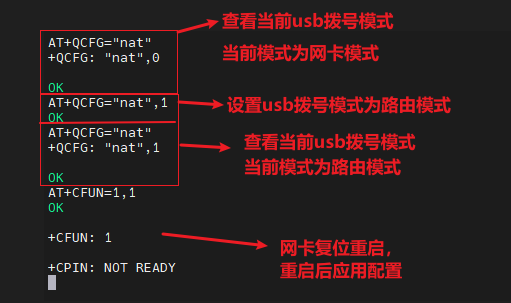

9.5.4. usb拨号模式设置举例

未找到图片

9.5.5. 网卡驱动模式设置举例

未找到图片

拨号组合示例如下，通过minicom发送：

1
2
3
AT+QCFG="usbnet",3
AT+QCFG="nat",0
AT+QNETDEVCTL=3,1,1

配置完拨号方式和拨号模式后，也可通过echo发送自动拨号AT命令：

1
echo -e "AT+QNETDEVCTL=3,1,1\r"  |  minicom -D /dev/ttyUSB2

发送AT+QNETDEVCTL=3,1,1信息如下图：

未找到图片

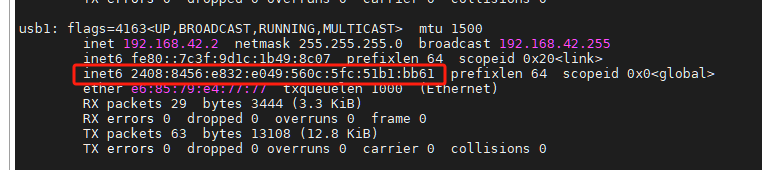

ifconfig命令查看5g网卡ip，如下图，会获取到ip6：

未找到图片
