3. 风扇接口¶
3.1. 接口型号与连接¶
座子封装是A1501WV-2P(1.5mm 1x2P 直插)
只支持5V供电的风扇

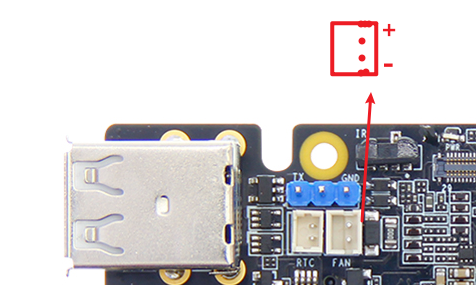

座子输出的正负极，如图下所示（板卡背面会有详细标注）

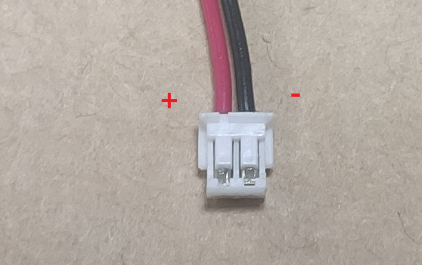

使用的风扇的接口如下所示
注解
如果发现风扇的接口正负极和上图相反，则可以使用改线大法，使用镊子将两个线交换
3.2. 风扇的多级调速¶
风扇转动级别 |
触发温度 |
风扇的输出 |
|---|---|---|
0 |
CPU温度低于50度 |
风扇罢工 |
1 |
CPU温度高于50度，低于55度 |
39%的最大转速 |
2 |
CPU温度高于55度，低于60度 |
59%的最大转速 |
3 |
CPU温度高于60度，低于65度 |
78%的最大转速 |
4 |
CPU温度高于65度 |
火力全开 |
3.3. FAQs¶
- Q1：怎么修改风扇的多级调速？
A1：该功能需要通过修改设备树来修改多级调速的配置
