21. PCIE网卡¶

野火IMX8M MINI开发板可以使用PCIE网卡来连接wifi和蓝牙

21.1. 使用PCIE wifi¶

前期准备

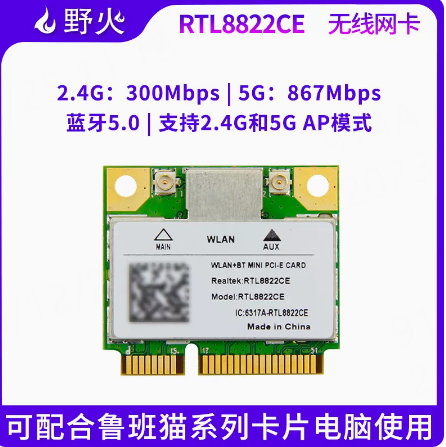

笔者使用的PCIE网卡为RTL8822ce，该模组是wifi+bt一体的模组,可以在我们的官方淘宝店购买。

在使用PCIE无线网卡模块时，我们需要先在/boot/uEnv.txt中打开PCIE的插件。

dtoverlay=/usr/lib/linux-image-5.4.47-carp-imx8mmini/freescale/overlays/imx8mm-fire-pcie.dtbo

将PCIE 模块插到开发板的PCIE接口上。

root@lubancat:~# dmesg | grep rtw
[    4.878825] rtw_pci 0000:01:00.0: enabling device (0000 -> 0003)
[    7.628910] rtw_pci 0000:01:00.0: start vif 48:8f:4c:f4:db:4d on port 0
[   15.893407] rtw_pci 0000:01:00.0: sta 34:f7:16:dc:b7:5d joined with macid 0

iw是linux系统上的一款无线配置工具,使用以下命令下载iw工具。关于iw工具的使用可以参考以下链接: https://wireless.wiki.kernel.org/en/users/documentation/iw

sudo apt update

sudo apt install iw

21.1.1. 操作步骤（与usb无线模块操作相差不多）¶

使用sudo ifconfig -a 查看网口相关信息，会增加一个wifi相关网卡wlan0

#命令
ifconfig -a

wlan0: flags=4099<UP,BROADCAST,MULTICAST>  mtu 1500
    ether 48:8f:4c:f4:db:4d  txqueuelen 1000  (Ethernet)
    RX packets 0  bytes 0 (0.0 B)
    RX errors 0  dropped 0  overruns 0  frame 0
    TX packets 0  bytes 0 (0.0 B)
    TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

使用sudo rfkill list all查看射频管理

#命令
sudo rfkill list all

1: phy0: Wireless LAN
    Soft blocked: no
    Hard blocked: no

使用sudo rfkill unblock all打开所有的射频

#命令
sudo rfkill unblock all

打开wifi

sudo ip link set wlan0 up

搜索附近的wifi

iw dev wlan0 scan | grep SSID

创建/etc/wpa_supplicant/wpa_supplicant.conf，存在则直接打开。文件配置wifi相关账号密码

network={
    ssid="wifi账号"
    psk="wifi密码"
    priority=1
}

保存内容后退出，并使用以下命令连接wifi

sudo wpa_supplicant -i wlan0 -c /etc/wpa_supplicant/wpa_supplicant.conf &

申请动态ip

udhcpc -b -i wlan0

21.2. 使用PCIE 蓝牙¶

21.2.1. 操作步骤¶

使用命令行配置蓝牙，我们需要使用工具—-bluetoothctl

# 进入bluetoothctl命令行
bluetoothctl
# 进入bluetoothctl命令行后，类似：[bluetooth]#
# Controller代表arm板上的蓝牙设备，Device代表蓝牙耳机
# 按如下步骤初始化蓝牙设备，并连接蓝牙耳机
# 查看帮组
help

power on
agent on
default-agent
# 启动扫描
scan on
# 假如蓝牙耳机地址为：04:8C:9A:F2:54:4B
trust 04:8C:9A:F2:54:4B
# 配对
pair 04:8C:9A:F2:54:4B
# 连接
connect 04:8C:9A:F2:54:4B

# 查看蓝牙耳机信息
info 04:8C:9A:F2:54:4B

# 断开连接
disconnect 04:8C:9A:F2:54:4B
# 不想自动连接上蓝牙耳机，可以删除配对信息
remove 04:8C:9A:F2:54:4B

21.3. 常见问题¶

1.若不能成功连上wifi，请检查wifi账号密码是否正常，检查无误再尝试重新配置。
