25. 外部RTC使用

IMX8M MINI开发板使用外部的RTC，型号是RX8010SJ。

25.1. RTC硬件

rtc原理图

硬件电路如上，使用外置RTC芯片RX8010SJ，只使用时钟功能，通过i2c读取数据。

25.2. RTC测试

在/boot/uEnv.txt文件中开启以下设备树插件：

dtoverlay=/usr/lib/linux-image-5.4.47-imx8mm/freescale/overlays/imx8mm-fire-rx8010sj.dtbo

保存uEnv.txt文件后，然后再重启系统。

使用命令安装下i2c工具：

sudo apt install i2c-tools -y

然后使用i2cdetect命令查看i2c4总线上的设备：

sudo i2cdetect -a 3

可以看到设备显示UU，说明是被其他驱动占用（这里是RTC的驱动使用这个设备）

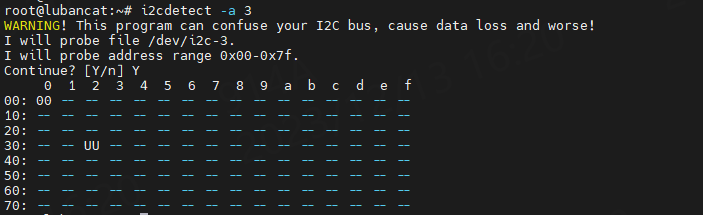

i2c总线查看rtc

也可以使用命令查看下设备文件，

root@lubancat:~# ls /dev/rtc*
/dev/rtc  /dev/rtc0
root@lubancat:~#

使用以下命令，读取rtc的时间：

sudo hwclock -f /dev/rtc0
时间查看

使用以下命令，同步时间：

#设置系统时间
date -s "2023-08-14 08:00:00"

#将系统时间同步到硬件rtc时间
sudo hwclock -w

#将硬件rtc时间同步到系统时间
sudo hwclock -w

#查看时间
date

#查显示系统时间
timedatectl

date -s “2023-08-14 08:00:00” 类似设置了时间 或者网络同步后执行sudo hwclock -w 将系统时间同步到硬件rtc时间，启动后sudo hwclock -s 硬件同步回来，sudo hwclock -s 可以写入系统自启动服务中，那么每次启动系统都会同步rtc时间。
