1. 硬件介绍

1.1. IMX8M MINI

1.1.1. 产品概述

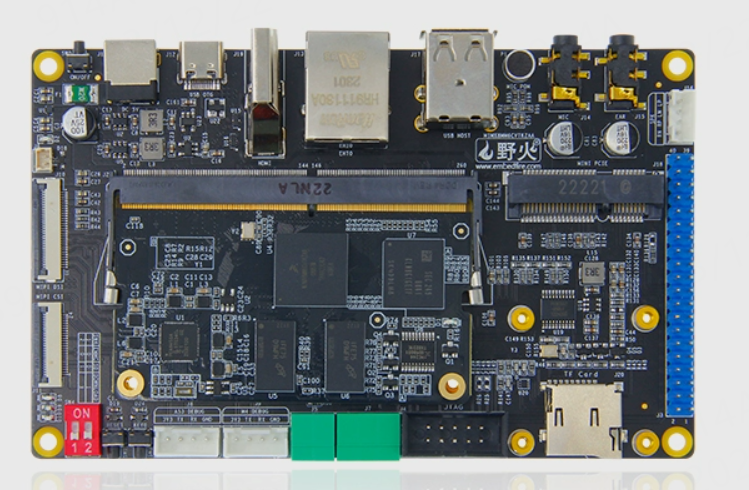

IMX8M MINI 开发板是野火电子基于NXP i.MX 8 Mini系列处理器设计的一款低功耗单板电脑， arm Cortex-A53运行时每核可高达1.8 GHz，提供出色的系统性能，具体如下图。

IMX8M MINI开发板提供完整的SDK驱动开发包、核心板封装库，底板应用参考设计原理图， 可帮助客户大大缩减产品的开发时间，加快产品上市。目前提供5.4.47版本的内核，配套debian 10/11系统。

开发板整板由IMX8M MINI核心板模组和底板组成，元件采用工业级选料， 其中核心板板载主控芯片2GB LPDDR4内存,eMMC 8G

1.1.2. EBF_IMX8M MINI 核心板硬件资源

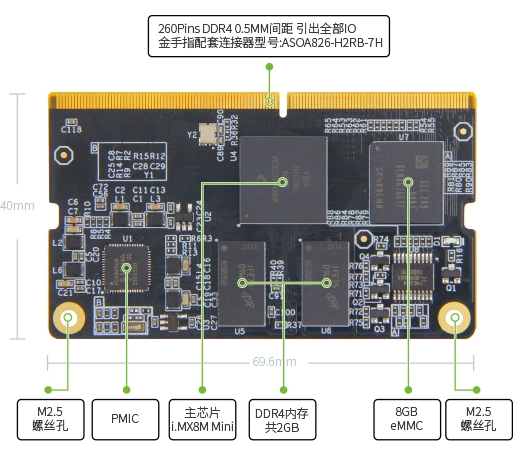

野火EBF_IMX8M 核心板硬件资源见图：

EBF_IMX8M MINI核心板部分硬件资源表：

金手指	260Pins DDR4金手指
CPU	IMX8M Mini，型号：MIMX8MM6CVTKZAA，四核A53 1.6GHz+单核M4 400MHz
IO	0.5MM间距，对应连接器：ASOA826-H2RB-7H
内存	DDR4内存 2GB
存储	eMMC 8GB
机械尺寸	69.6*40mm
工作温度	0℃~70℃

1.1.3. EBF_IMX8M MINI 底板硬件资源

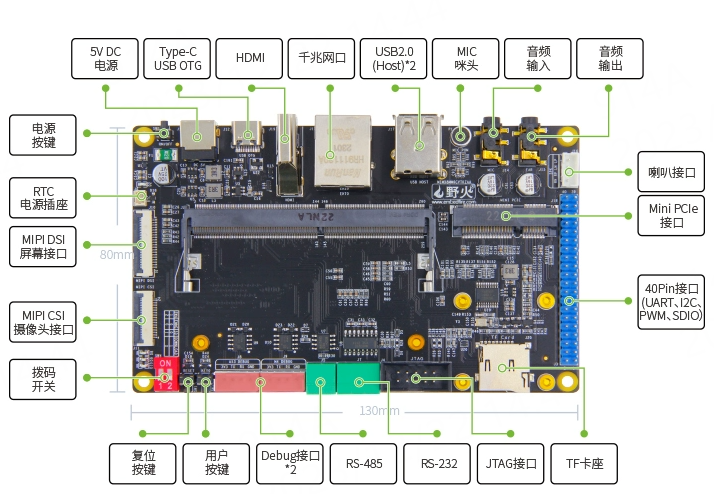

野火EBF_IMX8M MINI底板硬件资源见图：

EBF_IMX8M MINI底板部分硬件资源表：

DC5V 接口	DC 5V@2A 直流输入，不支持电脑USB供电
启动配置	通过1个2位的拨码开关配合实现
KEY	RESET 1个，ONOFF 1个，用户按键1个
Debug串口	Debug串口2个，其中A53核1个，M4核1个
以太网	1路千兆以太网
TypeC接口	1路原生引出，支持OTG
SD卡座	microSD卡卡座，支持SD3.0
MIPI-DSI	MIPI屏幕接口1个
MIPI-CSI	MIPI摄像头接口1个
HDMI	通过MIPI转HDMI 1个
麦克风接口	3.5mm音频座1个
耳机接口	3.5mm音频座1个
咪头	板载咪头1个
喇叭接口	1个，可以驱动2个8Ω 1W的喇叭
PCIE	1路PCIe 2.0
RTC	外部RTC，型号RX8010
RS232	1路RS232
RS485	1路RS485
JTAG	JTAG调试口*1
USB-A接口	USB2.0 HOST*2
40pin接口	5V*1，3.3V*1，GPIO*28
