22. 在Debian使用4G模块¶
平台:野火IMX8M MINI开发板
系统:Debian
需要使用野火4G模块
22.1. EC20 4G模块¶

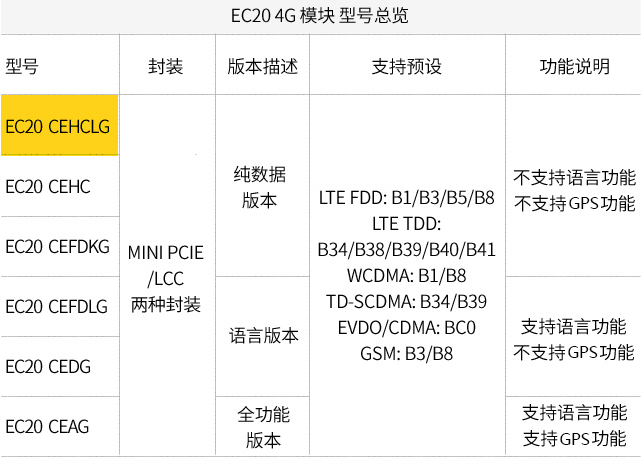

野火EC20 4G模块是由EC20 Pcie接口模组加一个USB转接板构成,可方便插接到带有USB接口的Linux主板上。 EC20型号众多,我们选用的型号是CEHCLG,全网通,7模,纯数据、单天线版本。

EC20_4G_module001.png¶
EC20是移远的一款4G模组,有Mini PCle和LCC两种封装,与处理器通信的协议为USB。 即你们在市面上看到的那些通过板载的PCle接口与EC20连接的开发板, 他们通信时也 是通过USB通信,并不是一些初学用户说的通过PCle通信, PCle只是一种封装而已, 最终通信都是通过USB。

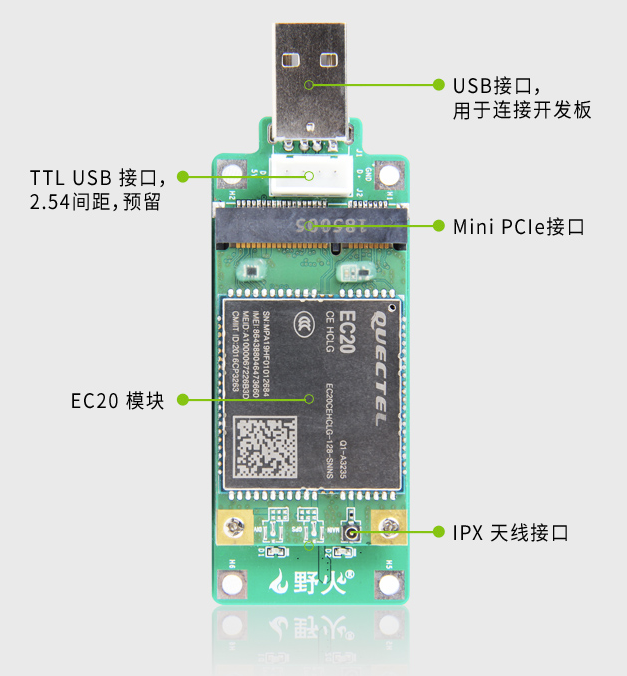

EC20_4G_module002.png¶

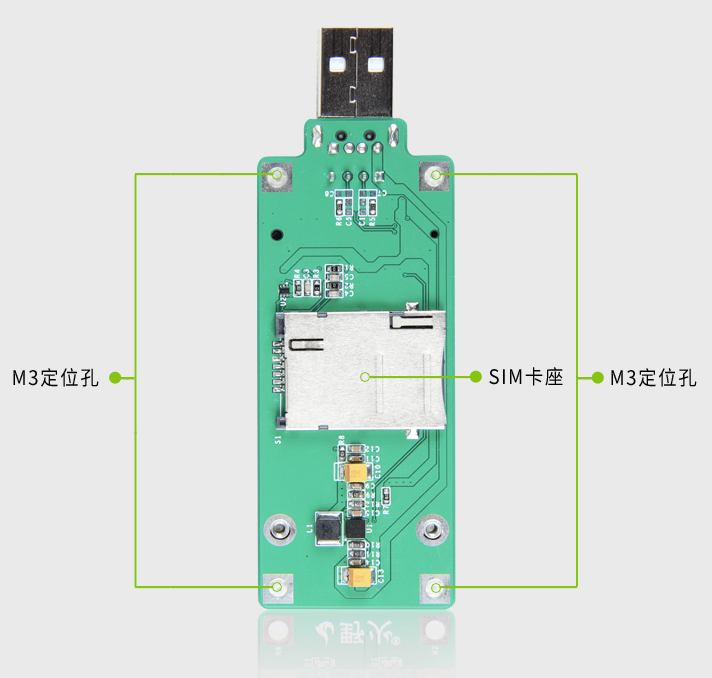

EC20_4G_module003.png¶
22.2. 野火开发板使用4G模块¶
野火开发板出厂固件已经支持4G模块的,所以在收到开发板后可以直接使用, 使用方式也非常简单,首先插入4G的电话卡到SIM卡座上,这张电话卡必须是可以上网的, 然后接上IPX天线(4G模块在发货的时候就已经接好天线的了),最终连接到开发板上。

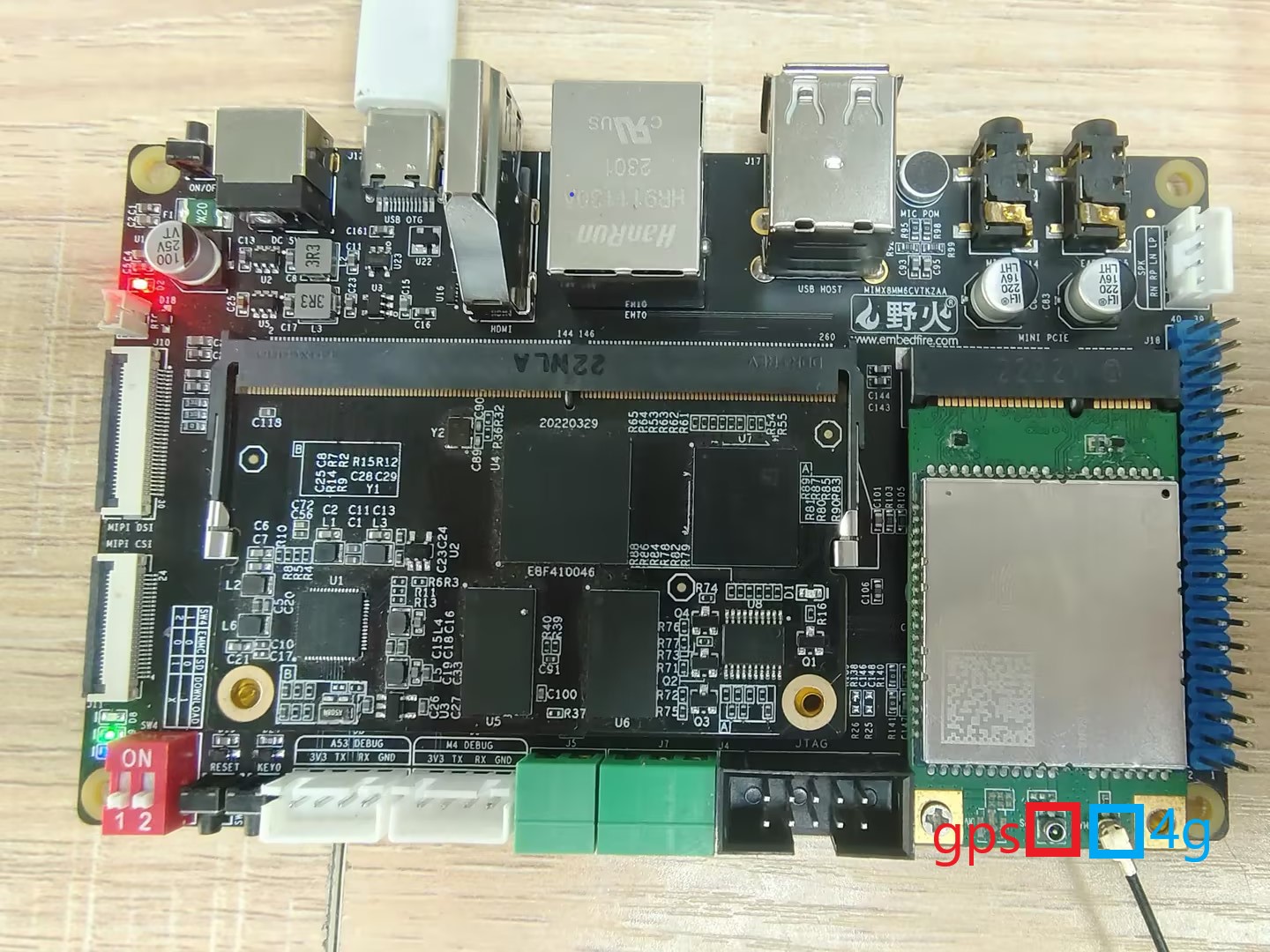

另外一种则是将EC20模块单独拆下来,将4G卡插到板子的卡槽上。为了方便编写文档,笔者这边使用 这种方式,选用模块为EC20CEFILG,如下图所示

同时将/boot/uEnv.txt中的pcie的插件给打开
dtoverlay=/usr/lib/linux-image-5.4.47-carp-imx8mmini/freescale/overlays/imx8mm-fire-pcie.dtbo
等待大约15S,等待linux系统启动完毕,然后可以在终端输入dmesg命令, 能看到以下内容,就代表模块启动成功:
dmesg
···
[ 11.871764] usb 1-1.3: new high-speed USB device number 3 using ci_hdrc
[ 12.103743] option 1-1.3:1.0: GSM modem (1-port) converter detected
[ 12.110651] usb 1-1.3: GSM modem (1-port) converter now attached to ttyUSB0
[ 12.128304] option 1-1.3:1.1: GSM modem (1-port) converter detected
[ 12.135612] usb 1-1.3: GSM modem (1-port) converter now attached to ttyUSB1
[ 12.157887] option 1-1.3:1.2: GSM modem (1-port) converter detected
[ 12.166846] usb 1-1.3: GSM modem (1-port) converter now attached to ttyUSB2
[ 12.180161] option 1-1.3:1.3: GSM modem (1-port) converter detected
[ 12.191698] usb 1-1.3: GSM modem (1-port) converter now attached to ttyUSB3
[ 12.201208] option 1-1.3:1.4: GSM modem (1-port) converter detected
[ 12.209176] usb 1-1.3: GSM modem (1-port) converter now attached to ttyUSB4
22.4. 安装必要的依赖¶
首先安装ppp拨号相关的依赖,安装过程中出现任何输入的内容,直接按 回车 即可:
1 | sudo apt install ipppd
|
安装野火提供的4g模块拨号脚本,(目前该脚本尚未提交到源中,等待更新,可在百度网盘找到)
在安装完成后在 /home/debian
目录下出现 peripheral
文件夹:
1 | sudo apt install peripheral
|
22.5. 拨号上网¶
模块想要上网则需要拨号,进入 ~/peripheral/ec20-4g
目录下,可以看到该目录存在以下文件(部分):
ec20_options
ec20_ppp_dialer
ppp-on.sh
ppp-on.sh就是拨号脚本,直接运行它可以进行拨号,ec20_options是拨号的配置文件, 而ec20_ppp_dialer则是拨号的一些指令。
ec20_options文件内容如下
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 | /dev/ttyUSB2
115200
crtscts
modem
persist
lock
noauth
noipdefault
debug
nodetach
user Anyname
password Anypassword
ipcp-accept-local
ipcp-accept-remote
#replacedefaultroute
defaultroute
usepeerdns
noccp
nobsdcomp
novj
#Dump
|
ec20_ppp_dialer文件内容如下
1 2 3 4 5 6 7 8 9 10 11 12 | ABORT "NO CARRIER"
ABORT "ERROR"
TIMEOUT 120
"" ATE
SAY "ATE"
ECHO ON
OK ATH
OK ATP
OK AT+CGDCONT=1,\"IP\",\"CMNET\"
#OK AT+ZSNT=0,0,0
OK ATD*98*1#
CONNECT
|
ppp-on.sh文件内容如下
1 2 3 4 5 6 | #!/bin/sh
#clear
#ppp-on.sh
OPTION_FILE="ec20_options"
DIALER_SCRIPT="ec20_ppp_dialer"
pppd file $OPTION_FILE connect '/usr/sbin/chat -v -f ec20_ppp_dialer' &
|
那么我们直接运行ppp-on.sh即可,注意:需要sudo权限运行。
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 | sudo ./ppp-on.sh
ATEt@lubancat:~/peripheral/ec20-4g# ATE
OK
ATH
OK
ATP
OK
AT+CGDCONT=1,"IP","CMNET"
OK
ATD*98*1#
CONNECT
Script /usr/sbin/chat -v -f ec20_ppp_dialer finished (pid 2859), status = 0x0
Serial connection established.
using channel 1
Using interface ppp0
Connect: ppp0 <--> /dev/ttyUSB2
sent [LCP ConfReq id=0x1 <asyncmap 0x0> <magic 0x4bf1d9b> <pcomp> <accomp>]
rcvd [LCP ConfReq id=0x0 <asyncmap 0x0> <auth chap MD5> <magic 0xbc645ee1> <pcomp> <accomp>]
sent [LCP ConfAck id=0x0 <asyncmap 0x0> <auth chap MD5> <magic 0xbc645ee1> <pcomp> <accomp>]
rcvd [LCP ConfAck id=0x1 <asyncmap 0x0> <magic 0x4bf1d9b> <pcomp> <accomp>]
sent [LCP EchoReq id=0x0 magic=0x4bf1d9b]
rcvd [LCP DiscReq id=0x1 magic=0xbc645ee1]
rcvd [CHAP Challenge id=0x1 <11b9f974888f772951aafaa05068187a>, name = "UMTS_CHAP_SRVR"]
sent [CHAP Response id=0x1 <3040339ba2851b4e2ef348df6ae28ee6>, name = "Anyname"]
rcvd [LCP EchoRep id=0x0 magic=0xbc645ee1 04 bf 1d 9b]
rcvd [CHAP Success id=0x1 ""]
CHAP authentication succeeded
CHAP authentication succeeded
sent [IPCP ConfReq id=0x1 <addr 0.0.0.0> <ms-dns1 0.0.0.0> <ms-dns2 0.0.0.0>]
rcvd [IPCP ConfReq id=0x0]
sent [IPCP ConfNak id=0x0 <addr 0.0.0.0>]
rcvd [IPCP ConfNak id=0x1 <addr 10.22.246.8> <ms-dns1 120.80.80.80> <ms-dns2 221.5.88.88>]
sent [IPCP ConfReq id=0x2 <addr 10.22.246.8> <ms-dns1 120.80.80.80> <ms-dns2 221.5.88.88>]
rcvd [IPCP ConfReq id=0x1]
sent [IPCP ConfAck id=0x1]
rcvd [IPCP ConfAck id=0x2 <addr 10.22.246.8> <ms-dns1 120.80.80.80> <ms-dns2 221.5.88.88>]
Could not determine remote IP address: defaulting to 10.64.64.64
local IP address 10.22.246.8
remote IP address 10.64.64.64
primary DNS address 120.80.80.80
secondary DNS address 221.5.88.88
Script /etc/ppp/ip-up started (pid 2865)
Script /etc/ppp/ip-up finished (pid 2865), status = 0x0
|
当你看到拨号返回的内容后有IP地址时,就证明拨号成功。
1 2 | rcvd [IPCP ConfNak id=0x1 <addr 10.22.246.8> <ms-dns1 120.80.80.80> <ms-dns2 221.5.88.88>]
sent [IPCP ConfReq id=0x2 <addr 10.22.246.8> <ms-dns1 120.80.80.80> <ms-dns2 221.5.88.88>]
|
22.6. 验证4G网卡¶
一旦拨号成功,可以使用 ifconfig
命令验证4G网卡是否存在,如果成功此时会多出来一个ppp0的网卡,
并且已经获取到IP地址了。可以很明显看到,我们目前有了一个4g模块的网卡ppp0,存在IP地址,
那么说明我们可以使用ppp0进行网络通信:
1 2 3 4 5 6 7 8 9 | ifconfig
ppp0: flags=4305<UP,POINTOPOINT,RUNNING,NOARP,MULTICAST> mtu 1500
inet 10.22.246.8 netmask 255.255.255.255 destination 10.64.64.64
ppp txqueuelen 3 (Point-to-Point Protocol)
RX packets 24 bytes 2005 (1.9 KiB)
RX errors 0 dropped 0 overruns 0 frame 0
TX packets 30 bytes 1986 (1.9 KiB)
TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0
|
然后我们可以验证一下ping功能,是否可以访问互联网(此处以ping baidu.com为示例):
1 2 3 4 5 6 7 8 | ping baidu.com
PING www.a.shifen.com (157.148.69.80) 56(84) bytes of data.
64 bytes from 157.148.69.80 (157.148.69.80): icmp_seq=1 ttl=52 time=51.2 ms
64 bytes from 157.148.69.80 (157.148.69.80): icmp_seq=2 ttl=52 time=115 ms
64 bytes from 157.148.69.80 (157.148.69.80): icmp_seq=3 ttl=52 time=431 ms
64 bytes from 157.148.69.80 (157.148.69.80): icmp_seq=4 ttl=52 time=264 ms
64 bytes from 157.148.69.80 (157.148.69.80): icmp_seq=5 ttl=52 time=99.7 ms
|
可能你是接了网线的(假设使用了eth1接口),而默认路由表却不是4G模块,如果想使用网卡上网, 则需要更新路由表,解决办法如下:
1 2 | route del -net 0.0.0.0 eth1
route add -net 0.0.0.0 ppp0
|
22.7. 可能出现的问题¶
经过实测,目前的脚本是可以连接到移动、联通、电信的,如果出现一些其他的问题,可以参考以下内容:
APN设置:
1 2 3 | 移动:at+cgdcont=1,"ip","cmnet"
联通:at+cgdcont=1,"ip","3gnet"
电信:at+cgdcont=1,"ip","ctnet"
|
拨号:
1 2 | 移动:*99***1#或*98*1#
联通:*99#电信:#777
|
22.8. 4G自启动¶
ec20模块可以用自启动服务调用拨号脚本实现开机自动拨号,也可以配置ec20模块的网卡模式,使用ec20模块自带的拨号功能实现即插即用、自动拨号。
22.8.1. 自启动服务实现开机自动拨号¶
22.8.1.2. 添加自启动脚本¶

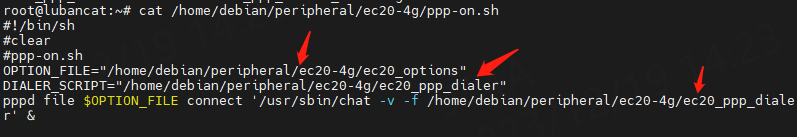

在/opt/目录下创建一个自启动脚本auto_4G.sh,在auto_4G.sh中根据自己实际路径添加以下内容
1 2 3 4 5 6 | #在/opt/auto_4G.sh中根据自己实际路径添加以下内容.
#!/bin/bash
#休眠15秒,是为了等待/dev/ttyUSB2节点生成
sleep 15
echo "temppwd" | sudo /home/debian/peripheral/ec20-4g/ppp-on.sh
|
22.8.1.3. 添加执行权限¶
1 | sudo chmod 777 /opt/auto_4G.sh
|
22.8.1.4. 创建配置文件¶
在/etc/systemd/system/目录下创建一个auto_4G.service配置文件,内容如下
1 2 3 4 5 6 7 8 9 10 11 | [Unit]
Description=auto_4g
After=local-fs.target
Before=serial-getty@.service
[Service]
Type=oneshot
RemainAfterExit=yes
ExecStart=/bin/sh /opt/auto_4G.sh
ExecStop=/sbin/modprobe -r g_multi
[Install]
WantedBy=multi-user.target
|
22.8.1.5. 使能auto_4G.service服务¶
1 2 | sudo systemctl enable auto_4G
sudo systemctl start auto_4G
|
然后重启开发板,并测试即可。
22.8.2. 配置模块网卡模式实现自动拨号¶
ec20模块支持3种网卡模式,分别是RMNET、ECM和RNDIS模式,网卡默认处于RMNET模式,需要使用拨号脚本获取公网IP,ECM和RNDIS是两种不同的USB网络共享协议。
ECM(Ethernet Networking Control Model)使用标准的Ethernet II帧格式,在ECM模式下,4G网卡会被识别为一个网络接口,可以直接通过DHCP获取IP地址。
RNDIS(Remote Network Driver Interface Specification)使用Microsoft Remote NDIS(RNDIS)协议封装数据包,而在RNDIS模式下,4G网卡会被识别为一个USB设备,需要安装相应的驱动程序才能使用。
22.8.2.1. 获取当前网卡模式¶
由于模块是使用AT指令操作的。所以可以使用minicom来进行操作,这里为了简化操作,没使用minicom,而是直接在命令行上操作。
ec20模块AT命令接口:/dev/ttyUSB2
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 | #查询当前模式
#在后台显示/dev/ttyUSB2返回的信息(如果想退出后台显示,使用后面的命令:pkill cat)
cat /dev/ttyUSB2 &
#查询当前网卡的模式
echo -e "AT+QCFG=\"usbnet\"\r\n" > /dev/ttyUSB2
#例子:
root@npi:~# cat /dev/ttyUSB2 &
[1] 1155
root@npi:~# echo -e "AT+QCFG=\"usbnet\"\r\n" > /dev/ttyUSB2
root@npi:~#
+QCFG: "usbnet",0
#解析
可以看到返回了0,这个是网卡在RMNET模式
|
+QCFG: "usbnet",0
: RMNET模式+QCFG: "usbnet",1
: ECM模式+QCFG: "usbnet",3
: RNDIS模式
命令 |
功能 |
---|---|
AT+QCFG=”usbnet” |
查询网卡模式 |
AT+QCFG="usbnet",0 |
设置网卡为RMNET模式 |
AT+QCFG="usbnet",1 |
设置网卡为ECM模式 |
AT+QCFG="usbnet",3 |
设置网卡为RNDIS模式 |
22.8.2.2. 配置模块网卡模式为RNDIS¶
1 2 3 4 5 6 7 8 9 10 11 | #从RMNET模式切换为RNDIS
#在后台显示/dev/ttyUSB2返回的信息(如果想退出后台显示,使用后面的命令:pkill cat)
cat /dev/ttyUSB2 &
#配置为RNDIS模式(返回:OK 代表配置成功)
echo -e "AT+QCFG=\"usbnet\",3\r\n" > /dev/ttyUSB2
#重启模块(重启模块才能生效)
echo -e "AT+CFUN=1,1\r\n" > /dev/ttyUSB2
#重启后可以查看配置是否成功生成
|

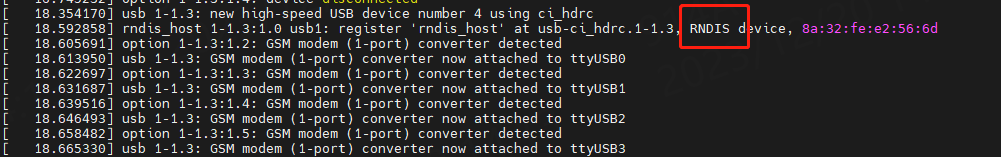

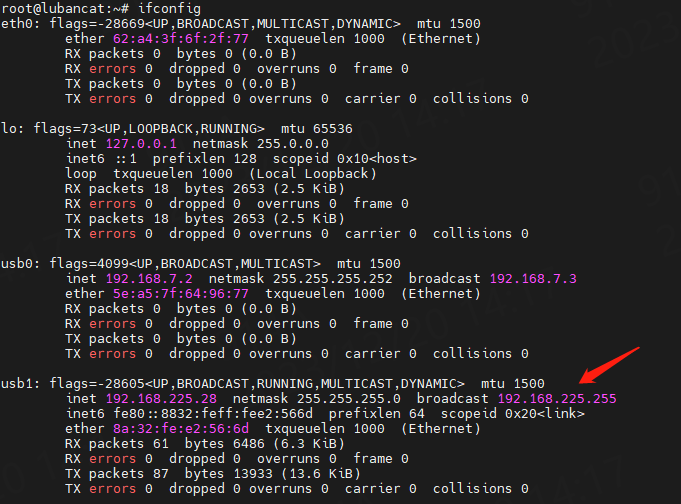

可以从上图看到ec20模块识别成了RNDIS设备,输入ifconfig 查看当前网卡,如下图所示:

可以从上图发现,熟悉的ppp0网卡没有出现,多了一个usb1的网卡,这个网卡就是ec20在RNDIS模式下对应的网卡,并且自动分配到了IP,如果此时sim卡正常插入,并且能够正常上网,那么此时即可直接使用4G网络,无需再拨号,实现即插即用。
22.8.2.3. 配置模块网卡模式为ECM¶
1 2 3 4 5 6 7 8 9 10 11 | #从RMNET模式切换为ECM
#在后台显示/dev/ttyUSB2返回的信息(如果想退出后台显示,使用后面的命令:pkill cat)
cat /dev/ttyUSB2 &
#配置为ECM模式(返回:OK 代表配置成功)
echo -e "AT+QCFG=\"usbnet\",1\r\n" > /dev/ttyUSB2
#重启模块(重启模块才能生效)
echo -e "AT+CFUN=1,1\r\n" > /dev/ttyUSB2
#重启后可以查看配置是否成功生成
|
ECM模式和RNDIS模式如出一辙,不再多赘述。
22.9. 使用GPS功能(需要4G模块支持GPS功能)¶
野火在售的4G模块有两个版本,一个是带GPS功能的,一个是不带GPS功能的,具体型号与说明如下:
EC20CEHCLG:不带GPS功能的。
EC20CEFILG:带GPS功能的。

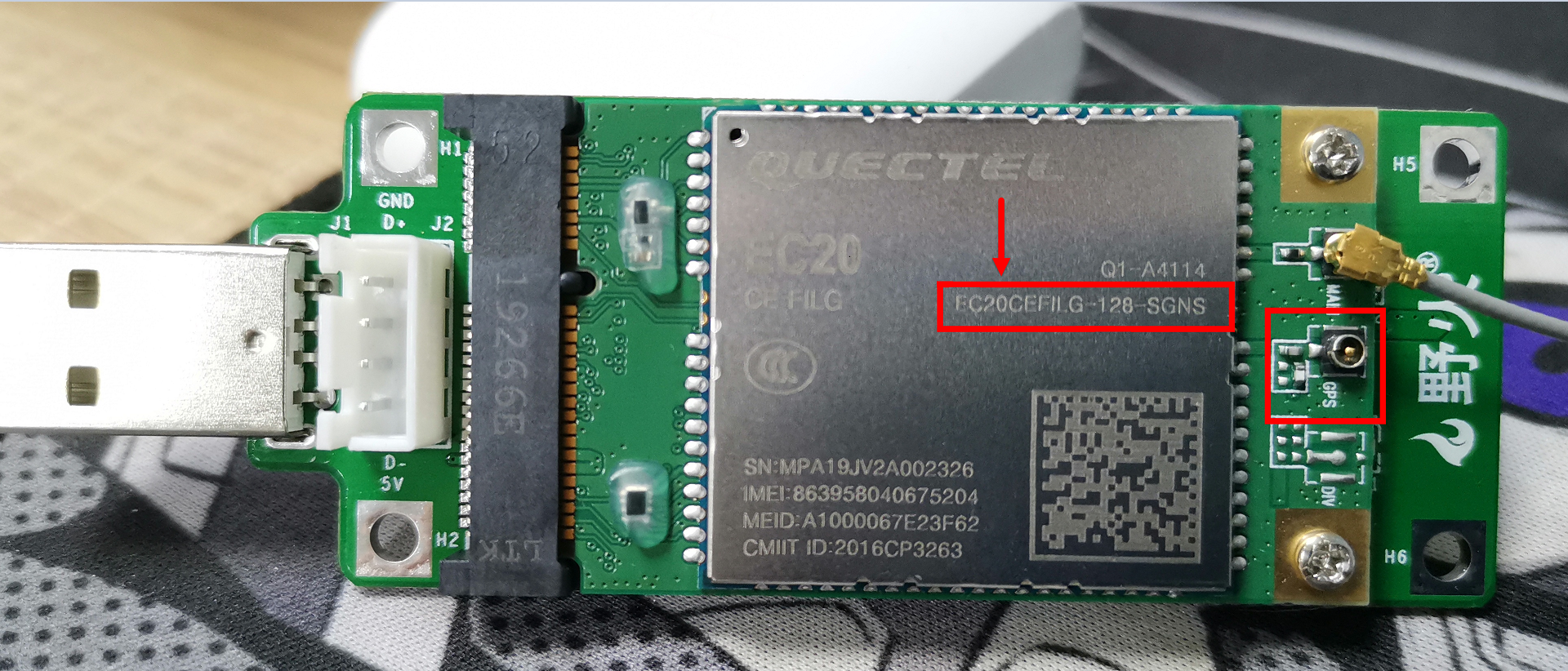

EC20_4G_module008.png¶
注意,以下的操作必须是带GPS功能版本的4G模块才能使用,请悉知。更重要的是模块需要使用GPS天线,并且天线需要放置在户外,才能正常接收到卫星信号
本文主要讲解EC20模块的GPS功能的基本使用方法,更多详细的指令操作细节、参数、示例 可参考官网提供的手册:Quectel_EC20_GNSS_AT_Commands_Manual, 可以从野火官方git仓库下载: https://github.com/Embedfire/ebf_gsm_ec20 。
EC20挂载系统成功后,在Windows环境下会有四个/dev/ttyUSBx设备文件, 也就是我们一开始看到的识别成功4G模块的设备信息,其中ttyUSB2用于AT指令收发, ttyUSB1用于GPS NMEA的接收。
主要的指令有以下:
指令 |
功能 |
---|---|
AT+QGPSCFG |
用于进行GPS功能的配置 |
AT+QGPS |
启动GPS会话 |
AT+QGPSEND |
结束GPS会话 |
以上只列举了简单启用EC20模块GPS功能并获取到NMEA数据所需的AT指令说明, 其他功能诸如节能模式、其他定位系统模式、频次控制等操作可通过官网GNSS AT指令手册了解。
实现验证:
从
/dev/ttyUSB1
读取GPS数据,并将其存储到自定义的文件中ec20_gps_data.txt
, 下面这一行命令就是在后台读取/dev/ttyUSB1
设备的数据并存储到ec20_gps_data.txt
文件中,&
表示后台运行。
1 | cat /dev/ttyUSB1 > ~/ec20_gps_data.txt &
|
启动GPS会话
1 | echo -e "AT+QGPS=1\r\n" > /dev/ttyUSB2
|
在启动的时候,可能不会立即收到所有卫星的信号,可以等待一段时间, 注意,必须使用GPS天线并且放置在户外,户内可能搜不到信号。
查看GPS信息,直接cat这个
ec20_gps_data.txt
文件即可。
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 | cat ~/ec20_gps_data.txt
$GPGSV,2,1,08,02,45,157,38,04,28,202,33,07,37,322,36,09,33,246,38*70
$GPGSV,2,2,08,21,51,140,36,27,30,033,39,16,19,066,,41,,,34*47
$GPGGA,092644.00,2253.722053,N,11350.700016,E,1,06,1.0,50.4,M,-2.0,M,,*49
$GPRMC,092644.00,A,2253.722053,N,11350.700016,E,0.0,0.0,191223,2.4,W,A*27
$GPGSA,A,2,02,04,07,09,21,27,,,,,,,1.4,1.0,0.9*30
$GPGSV,2,1,08,02,45,157,37,04,28,202,33,07,37,322,35,09,33,246,38*7C
|
当数据正常以后,可以关闭GPS会话
1 | echo -e "AT+QGPSEND\r\n" > /dev/ttyUSB2
|
结束从ttyUSB1读取数据的后台进程
1 | ps -aux | grep ttyUSB1 | awk '{print $2}' | sudo xargs kill -9
|

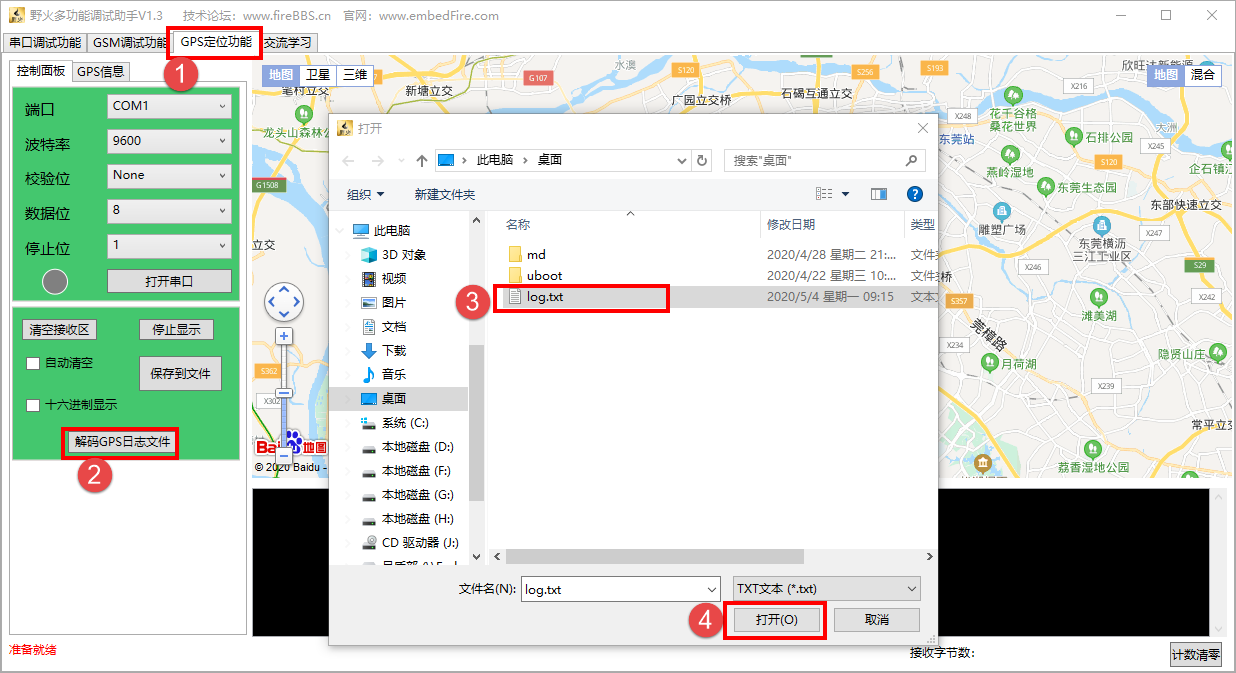

使用野火多功能调试助手查看GPS数据信息,首先将数据复制到Windows平台下, 放入一个txt文件,比如我就放在桌面的log.txt文件中,然后打开野火多功能调试助手, 选择GPS定位功能->解码GPS日志文件->选择你的GPS数据文件,注意,这个GPS数据不要太多, 因为定位信息的数据本来就是差不多的,只需要几组即可,否则软件可能卡死。

EC20_4G_module009.png¶

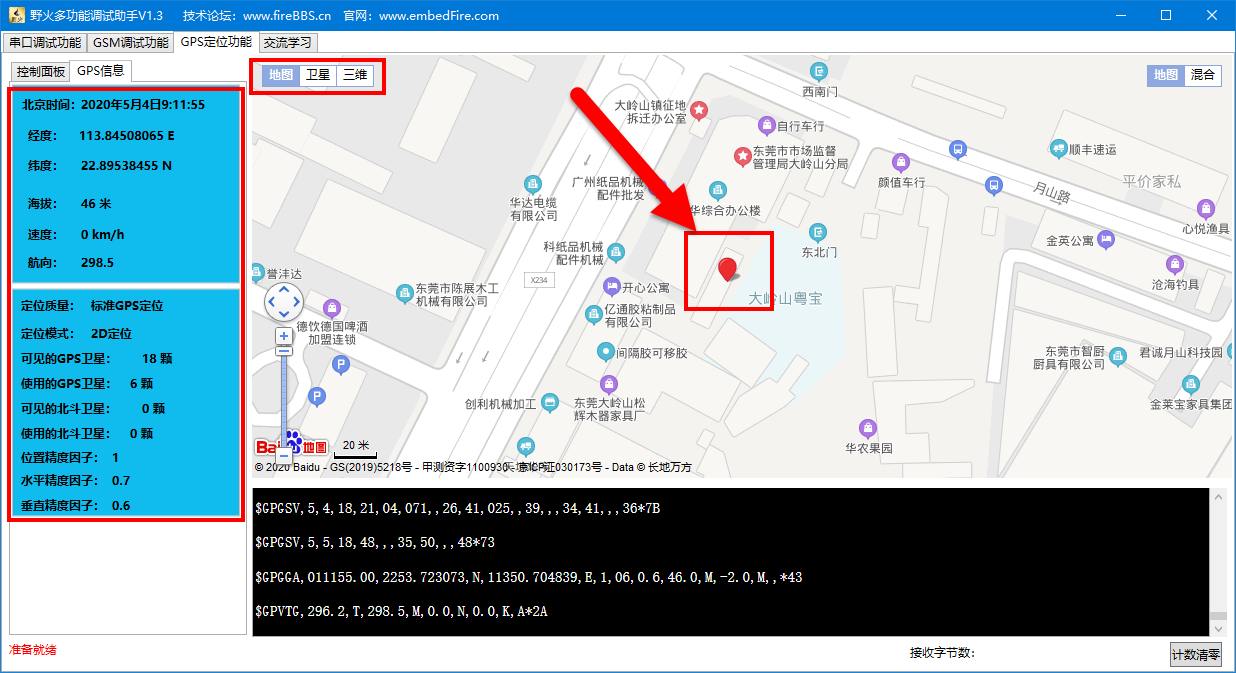

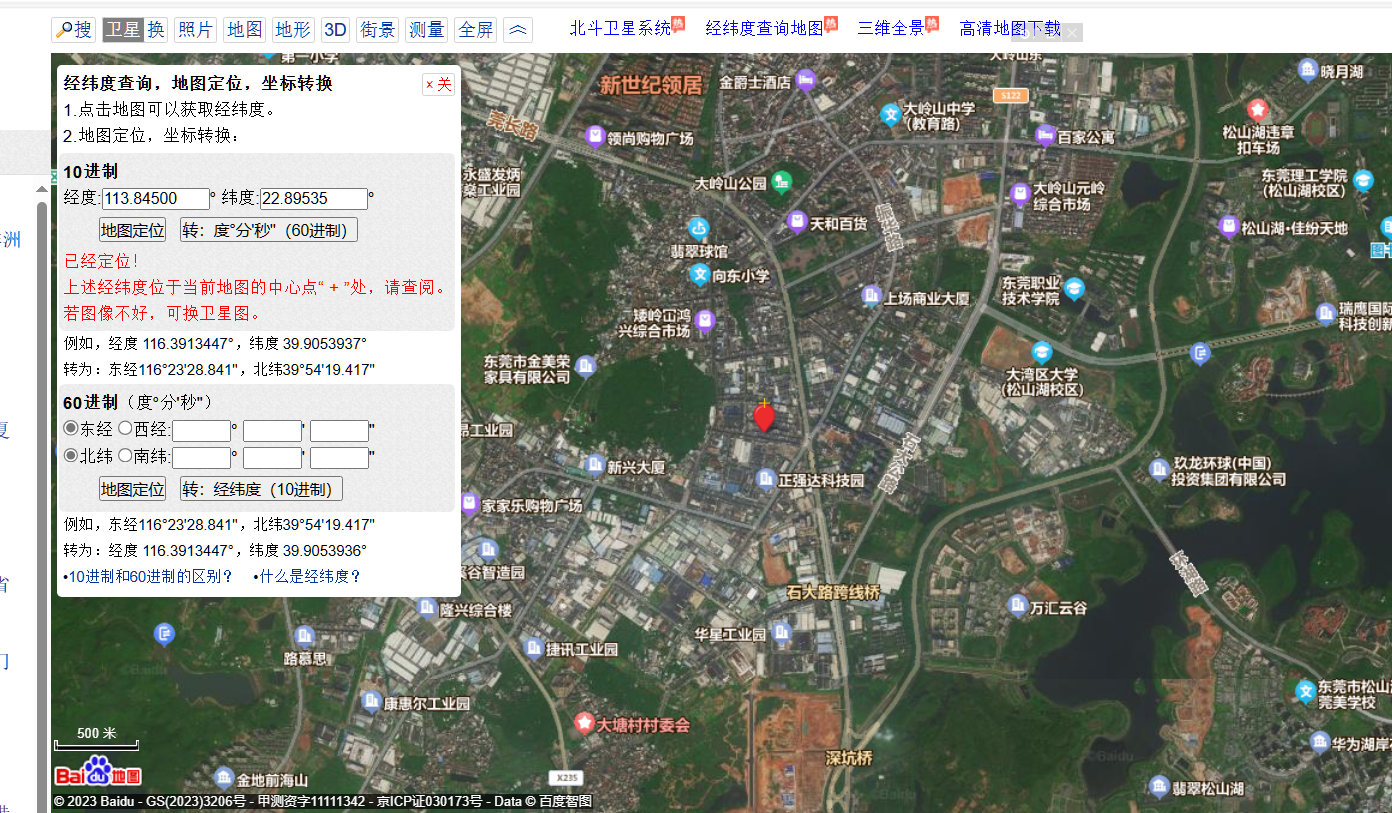

得到的位置信息如下(地图可以放大缩小):

EC20_4G_module010.png¶

22.10. 获取GPS数据的同时使用4G上网¶
由于所有的数据指令都是通过 ttyUSB2
去控制的,如果你先进行4G拨号上网后,
这个 ttyUSB2
就已经被占用了,无法通过命令去设置启用GPS功能,
那么必须按以下步骤才能获取GPS数据的同时使用4G上网。以RMNET模式为例
启动GPS会话。
进行ppp拨号上网。
关闭ppp拨号上网。
关闭GPS会话。
测试:
启动GPS会话。
echo -e "AT+QGPS=1\r\n" > /dev/ttyUSB2
查看GPS信息是否正常。
cat /dev/ttyUSB1
进入
~/peripheral/ec20-4g
目录下,进行ppp拨号上网。
sudo ./ppp-on.sh
查看IP信息是否正常,并且
ping
一下baidu.com
, 如果都能成功表示此时可以通过4G模块上网了。
ping baidu.com -I ppp0
关闭ppp拨号上网,可以在关闭后再看看IP信息,下面这句命令返回什么信息都不用管。
ps -aux | grep ppp | awk '{print $2}' | sudo xargs kill -9
关闭GPS会话。
echo -e "AT+QGPSEND\r\n" > /dev/ttyUSB2
按着以上的步骤操作即可在获取GPS数据的同时使用4G上网。
