5. Linux内核USB子系统

USB（Universal Serial Bus，通用串行总线）是现代计算机系统中最重要、最普及的外部总线标准之一。 从简单的鼠标、键盘，到高速的存储设备、网络适配器，USB以其热插拔、即插即用、高带宽和统一接口等特性，彻底改变了外设的连接方式。

在Linux内核中，USB子系统是一个庞大且高度模块化的架构。它不仅屏蔽了底层不同主机控制器（如xHCI、EHCI、OHCI）的硬件差异，还为上层驱动开发者提供了一套统一、标准的API。 开发者只需基于内核提供的USB核心框架、结构体、标准API，即可快速开发各类USB外设驱动。

5.1. USB基础知识

5.1.1. USB总线拓扑结构

USB总线采用主从架构（Host-Device），遵循单向通信原则：仅USB主机（Host）可以主动发起通信，USB设备（Device）只能被动响应主机请求，不存在设备主动上报数据的情况。

标准USB拓扑层级：USB主机控制器 -> USB集线器(Hub) -> 各类USB外设，支持多级Hub级联，单总线最多支持127个USB设备挂载。

5.1.2. 端点

端点（Endpoint）是USB设备最小通信单元，是设备内存中独立的数据缓冲区，所有USB数据传输都基于端点完成，设备无端点则无法进行数据交互。

端点具有以下特性：

  • 每个USB设备拥有多个独立端点，端点编号唯一（0~15）。

  • 0号端点为设备默认控制端点，所有USB设备强制标配，用于设备枚举、配置、状态查询。

  • 端点区分传输方向：IN（设备->主机）、OUT（主机->设备）。

5.1.3. 管道

管道（Pipe）是内核抽象的主机与端点的通信通道，由主机端软件维护，绑定固定的设备地址、端点号、传输类型。所有USB数据传输都通过对应的管道完成，内核提供专用API快速创建各类传输管道。

5.1.4. USB四种标准传输模式

USB协议定义4种传输模式，适配不同外设场景，分别提供对应的URB（USB Request Block，USB通信的基本载体）传输实现：

  • 控制传输（Control Transfer）

可靠性最高的传输模式，带校验、重传机制，主要用于设备枚举、参数配置、状态查询、设备控制。0号端点专属传输模式，优先级最高，带宽占用极低。

  • 中断传输（Interrupt Transfer）

周期性、低延迟、小数据量传输，主机按固定间隔轮询设备，设备有数据则上报，无数据则空应答。适用于鼠标、键盘、触摸板、游戏手柄等HID设备。

  • 批量传输（Bulk Transfer）

无固定周期、大数据量、高可靠性传输，带宽动态分配，优先保障数据完整性，无实时性要求。适用于U盘、移动硬盘、USB网卡等高速数据设备。

  • 同步传输（Isochronous Transfer）

周期性、高实时性、允许少量丢包的传输，无重传机制，保障时序稳定。适用于USB摄像头、USB声卡等音视频实时设备。

5.1.5. USB设备层级结构

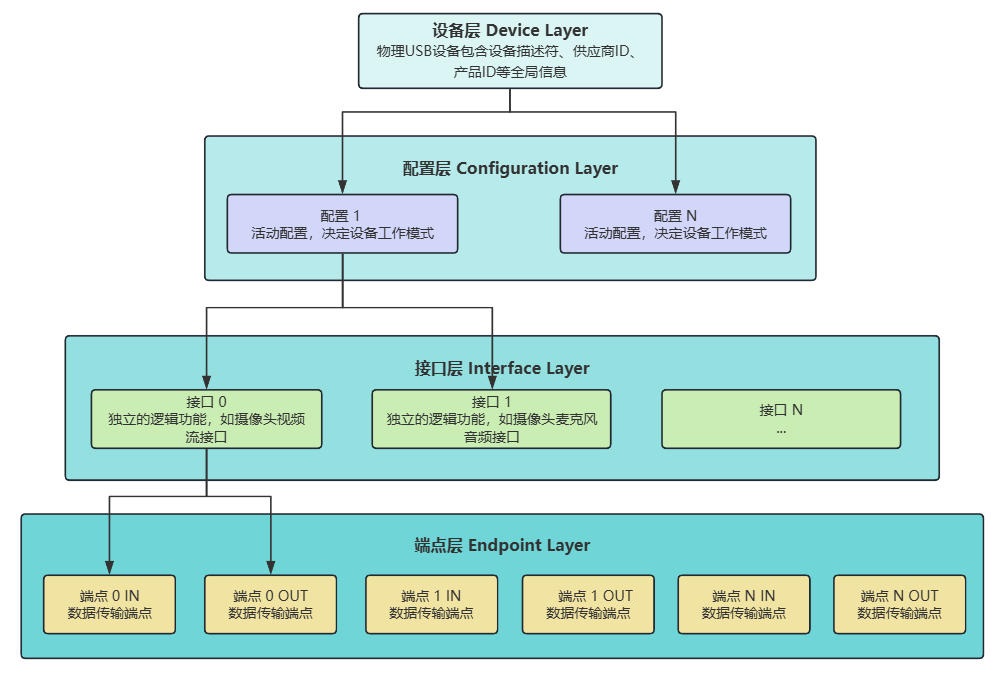

Linux内核将USB设备分层抽象，层级从上至下依次为：

../_images/subsystem_usb_subsystem_0.jpg

  • 设备层（usb_device）：描述整个USB物理设备的全局信息。

  • 配置层（usb_config_descriptor）：一个设备可以支持多种配置（如高功耗全速模式、低功耗省电模式），系统通常只激活其中一种。

  • 接口层（usb_interface）：一个配置下可以有多个独立的功能接口。例如，一个USB摄像头设备可能包含一个视频流接口和一个麦克风音频接口。

  • 端点层（usb_endpoint_descriptor）：每个接口下具体的通信管道，是数据传输的最底层承载者，如IN端点用来传数据给主机，OUT端点用来接收主机数据。

Linux内核的 USB驱动基于接口匹配，而非匹配整个设备 ，这使得一个物理设备可以被多个不同的驱动程序管理。

5.2. USB子系统整体架构

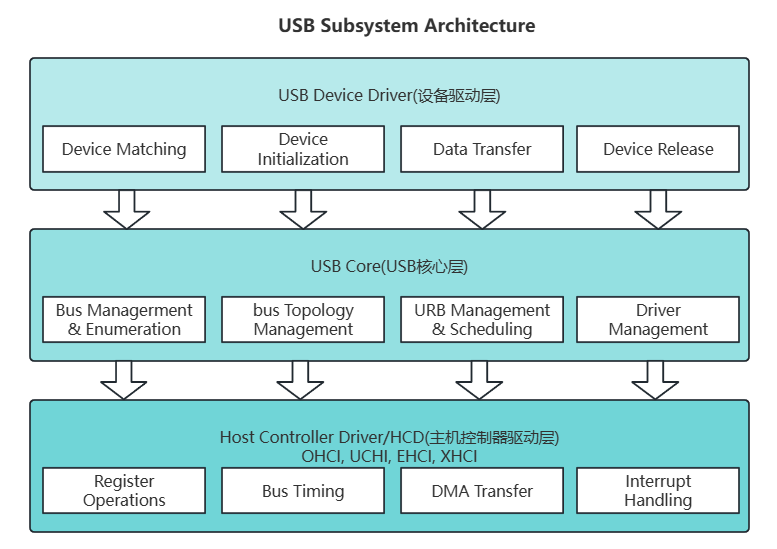

Linux USB子系统采用三层分层架构，底层适配硬件、中层封装协议、上层提供驱动接口。

../_images/subsystem_usb_subsystem_1.png

  • 主机控制器驱动层（HCD层） ：硬件适配层，负责适配不同厂商的USB主机控制器（OHCI/UHCI/EHCI/XHCI），实现硬件寄存器操作、总线时序、DMA传输、中断处理等硬件底层功能，对上层完全透明，驱动开发者无需关注。

  • USB核心层（USB Core）：作为调度中枢，包含总线管理与设备枚举、设备树拓扑维护、通用API与URB调度、驱动管理以及热插拔事件处理等关键功能。

  • 设备驱动层（USB Device Driver）：开发者编写的驱动层级，基于核心层提供的接口开发，无需适配硬件控制器，只需实现设备匹配、设备初始化、数据收发、设备释放四大核心逻辑。

5.3. USB子系统核心结构体

5.3.1. USB驱动核心结构体

USB驱动核心结构体（struct usb_driver）是USB驱动的管理结构体，用于定义驱动名称、匹配表、设备探测、断开回调等核心回调，是驱动注册的载体。

usb_driver结构体(内核源码/include/linux/usb.h)
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
struct usb_driver {
    const char *name;  // 驱动名称，系统唯一标识

    // 设备匹配成功回调：设备插入、匹配成功时执行
    int (*probe) (struct usb_interface *intf,
                const struct usb_device_id *id);

    // 设备断开回调：设备拔出、驱动卸载时执行
    void (*disconnect) (struct usb_interface *intf);

    // 设备IO控制回调：处理用户态下发的ioctl命令
    int (*unlocked_ioctl) (struct usb_interface *intf, unsigned int code,
                void *buf);

    // 电源管理回调：设备挂起休眠
    int (*suspend) (struct usb_interface *intf, pm_message_t message);
    // 电源管理回调：设备正常唤醒
    int (*resume) (struct usb_interface *intf);
    // 复位唤醒回调：USB总线复位后恢复设备状态
    int (*reset_resume)(struct usb_interface *intf);

    // 总线复位前置回调：复位执行前触发
    int (*pre_reset)(struct usb_interface *intf);
    // 总线复位后置回调：复位完成后触发
    int (*post_reset)(struct usb_interface *intf);

    const struct usb_device_id *id_table;       // 设备匹配表指针
    const struct attribute_group **dev_groups;  // 设备属性文件组

    struct usb_dynids dynids;             // 动态设备ID链表，内核内部管理
    struct usbdrv_wrap drvwrap;           // 驱动封装结构体，内核内部使用

    /* 驱动特性位域标志 */
    unsigned int no_dynamic_id:1;         // 禁止动态添加设备匹配ID
    unsigned int supports_autosuspend:1;  // 支持设备自动休眠
    unsigned int disable_hub_initiated_lpm:1; // 禁用集线器发起的低功耗
    unsigned int soft_unbind:1;           // 启用软解绑模式
};

5.3.2. USB设备结构体

USB设备结构体（struct usb_device）用于描述一个完整的USB物理设备，保存设备地址、速度、厂商、版本、总线信息等全局硬件信息。

usb_device结构体(内核源码/include/linux/usb.h)
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
struct usb_device {
    /* 设备基础标识 */
    int  devnum;             // USB总线设备地址（1-127）
    char devpath[16];        // 设备总线路径字符串
    enum usb_device_state   state;  // 设备当前状态
    enum usb_device_speed   speed;  // 设备传输速度

    /* 总线拓扑关联 */
    struct usb_device *parent;      // 父设备（上级Hub）
    struct usb_bus *bus;            // 所属USB总线
    struct usb_host_endpoint ep0;   // 0号控制端点
    struct device dev;              // 内嵌标准设备模型

    /* 描述符与配置 */
    struct usb_device_descriptor descriptor; // 设备标准描述符
    struct usb_host_config *actconfig;       // 当前激活的配置

    /* 端点资源数组 */
    struct usb_host_endpoint *ep_in[16];    // 输入端点表
    struct usb_host_endpoint *ep_out[16];   // 输出端点表

    /* 基础属性字段 */
    unsigned short bus_mA;          // 总线供电电流上限
    u8 portnum;                     // 上级Hub端口号
    u8 level;                       // 总线拓扑层级深度

    /* 常用状态位域 */
    unsigned can_submit:1;          // 允许提交URB标志
    unsigned authorized:1;          // 设备已授权
    unsigned persist_enabled:1;     // 持久化供电使能

    /* 设备字符串信息 */
    char *product;                  // 产品名称字符串
    char *manufacturer;             // 厂商名称字符串
    char *serial;                   // 设备序列号字符串
    /* 其他成员省略 */
};

5.3.3. USB接口结构体

USB接口结构体（struct usb_interface）是内核驱动匹配、绑定、操作的核心对象，一个设备多个接口可对应多个驱动。

usb_interface结构体(内核源码/include/linux/usb.h)
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
struct usb_interface {
    /* 接口配置集合：所有备选设置，无固定顺序 */
    struct usb_host_interface *altsetting;
    /* 当前激活生效的备选配置 */
    struct usb_host_interface *cur_altsetting;
    /* 备选配置的总数量 */
    unsigned num_altsetting;

    /* 接口关联描述符：复合设备多接口分组使用 */
    struct usb_interface_assoc_descriptor *intf_assoc;

    /* 接口绑定的次设备号 */
    int minor;
    /* 接口绑定运行状态 */
    enum usb_interface_condition condition;

    /* 接口状态位域 */
    unsigned unregistering:1;       /* 接口正在注销 */
    unsigned needs_remote_wakeup:1; /* 驱动要求远程唤醒功能 */
    unsigned authorized:1;          /* 接口已授权可用 */

    /* 设备模型成员 */
    struct device dev;          /* 接口专属设备对象 */
    struct device *usb_dev;     /* 所属USB设备指针 */
    /* 其他成员省略 */
};

5.3.4. USB接口配置结构体

USB接口配置结构体（struct usb_host_interface）用于保存接口详细描述信息与端点列表，是probe函数中解析设备资源的核心结构体。

usb_host_interface结构体(内核源码/include/linux/usb.h)
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
struct usb_host_interface {
    struct usb_interface_descriptor desc;   // 接口标准描述符

    int extralen;                    // 扩展描述符总长度
    unsigned char *extra;            // 扩展描述符原始数据

    /* 接口关联的端点数组，数量等于desc.bNumEndpoints，无固定顺序 */
    struct usb_host_endpoint *endpoint;

    char *string;                    // 接口字符串描述，iInterface对应内容
};

5.3.5. USB端点描述符结构体

USB端点描述符结构体（struct usb_endpoint_descriptor）用于描述端点属性，包含端点地址、传输类型、最大包长、传输间隔等核心通信参数。

usb_endpoint_descriptor结构体(内核源码/include/uapi/linux/usb/ch9.h)
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
struct usb_endpoint_descriptor {
    __u8  bLength;              // 描述符总长度
    __u8  bDescriptorType;      // 描述符类型

    __u8  bEndpointAddress;     // 端点地址：bit7为方向，低4位为端点号
    __u8  bmAttributes;         // 端点属性：传输类型、同步模式等
    __le16 wMaxPacketSize;      // 单次最大数据包长度
    __u8  bInterval;            // 传输轮询间隔

    /* 仅音频类端点有效，常规外设无需使用 */
    __u8  bRefresh;             // 刷新速率
    __u8  bSynchAddress;        // 同步端点地址
} __attribute__ ((packed));

5.3.6. USB设备匹配表结构体

USB设备匹配表结构体（struct usb_device_id）用于告诉内核当前驱动支持的USB设备类型，是驱动与设备匹配的依据，支持按类、子类、协议、VID/PID等多种方式匹配。

usb_device_id结构体(内核源码/include/linux/mod_devicetable.h)
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
struct usb_device_id {
    /* 匹配控制字段 */
    __u16   match_flags;    // 匹配标志位，指定启用哪些匹配规则

    /* 产品级匹配字段：按VID/PID/固件版本范围精准匹配 */
    __u16   idVendor;       // 设备厂商ID(VID)
    __u16   idProduct;      // 设备产品ID(PID)
    __u16   bcdDevice_lo;   // 设备固件版本最低值
    __u16   bcdDevice_hi;   // 设备固件版本最高值

    /* 设备类匹配字段：设备维度的类协议匹配 */
    __u8    bDeviceClass;       // 设备大类
    __u8    bDeviceSubClass;    // 设备子类
    __u8    bDeviceProtocol;    // 设备协议

    /* 接口类匹配字段：接口维度的类协议匹配 */
    __u8    bInterfaceClass;    // 接口大类
    __u8    bInterfaceSubClass; // 接口子类
    __u8    bInterfaceProtocol; // 接口协议

    /* 接口号匹配：厂商自定义场景使用 */
    __u8    bInterfaceNumber;   // 指定接口号匹配

    /* 驱动私有信息，不参与设备匹配 */
    kernel_ulong_t  driver_info
        __attribute__((aligned(sizeof(kernel_ulong_t))));
};

5.3.7. USB请求块结构体

USB请求块结构体（struct urb）是USB子系统数据传输核心单元，所有USB数据收发都必须通过URB完成，用于封装传输缓冲区、长度、回调、管道等信息。

urb结构体(内核源码/include/linux/usb.h)
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
struct urb {
    /* 内核与主机控制器私有：驱动开发一般不直接操作 */
    struct kref kref;           /* URB引用计数 */
    int unlinked;               /* 取消链接错误码 */
    void *hcpriv;               /* 主机控制器私有数据 */

    /* 驱动可操作的公共字段 */
    struct usb_device *dev;     /* 绑定的USB设备 */
    unsigned int pipe;          /* 通信管道信息 */
    int status;                 /* 传输完成状态 */
    unsigned int transfer_flags;/* 传输属性标志位 */
    void *transfer_buffer;      /* 数据传输虚拟缓冲区 */
    dma_addr_t transfer_dma;    /* 数据传输DMA地址 */
    u32 transfer_buffer_length; /* 缓冲区总长度 */
    u32 actual_length;          /* 实际传输数据长度 */
    int interval;               /* 中断/同步传输轮询间隔 */
    void *context               /* 完成回调私有上下文 */
    usb_complete_t complete;    /* 传输完成回调函数 */

    /* 仅同步传输使用，普通外设驱动无需关注 */
    struct usb_iso_packet_descriptor iso_frame_desc[];
    /* 其他成员省略 */
};

5.4. USB子系统核心函数

5.4.1. 注册USB驱动

5.4.1.1. usb_register函数

usb_register函数用于将自定义USB驱动结构体注册到内核USB子系统，注册成功后内核可识别该驱动，用于匹配对应USB设备。

函数原型：

1
int usb_register(struct usb_driver *driver);

参数说明：

  • driver：初始化完成的usb_driver驱动结构体指针。

返回值：成功返回0；失败返回负错误码。

5.4.2. 注销USB驱动

5.4.2.1. usb_deregister函数

usb_deregister函数用于从内核USB子系统注销驱动，释放驱动占用的内核资源，模块卸载时必须调用。

函数原型：

1
void usb_deregister(struct usb_driver *driver);

参数说明：

  • driver：待注销的usb_driver驱动结构体指针

5.4.3. 分配URB结构体

5.4.3.1. usb_alloc_urb函数

usb_alloc_urb函数用于动态分配URB内存结构体，是所有USB数据传输的前置操作。

函数原型：

1
struct urb *usb_alloc_urb(int iso_packets, gfp_t mem_flags);

参数说明：

  • iso_packets：同步传输包数量，非同步传输固定填0。

  • mem_flags：内存分配标志，常规使用GFP_KERNEL、GFP_ATOMIC。

返回值：成功返回URB指针；失败返回NULL。

5.4.4. 释放URB结构体

5.4.4.1. usb_free_urb函数

usb_free_urb函数用于释放已分配的URB结构体内存，设备卸载时必须调用，防止内存泄漏。

函数原型：

1
void usb_free_urb(struct urb *urb);

参数说明：

  • urb：待释放的URB结构体指针。

5.4.5. 初始化中断传输URB

5.4.5.1. usb_fill_int_urb函数

usb_fill_int_urb函数用于快速初始化中断传输类型URB，适配HID设备等周期性小数据传输场景。

函数原型：

1
2
3
4
5
6
7
8
static inline void usb_fill_int_urb(struct urb *urb,
                                    struct usb_device *dev,
                                    unsigned int pipe,
                                    void *transfer_buffer,
                                    int buffer_length,
                                    usb_complete_t complete_fn,
                                    void *context,
                                    int interval);

参数说明：

  • urb：待初始化的URB指针。

  • dev：绑定的USB设备结构体。

  • pipe：USB通信管道（由usb_rcvintpipe创建）。

  • transfer_buffer：数据传输缓冲区。

  • buffer_length：缓冲区长度。

  • complete_fn：传输完成回调函数。

  • context：回调函数私有上下文数据。

  • interval：中断传输轮询间隔（ms）。

返回值：无返回值。

5.4.6. 提交URB传输请求

5.4.6.1. usb_submit_urb函数

usb_submit_urb函数用于将初始化完成的URB提交给USB核心层，启动数据传输，是数据收发的最终执行接口。

函数原型：

1
int usb_submit_urb(struct urb *urb, gfp_t mem_flags);

参数说明：

  • urb：已初始化完成的URB指针。

  • mem_flags：内存分配标志，中断上下文必须用GFP_ATOMIC。

返回值：成功返回0；失败返回负错误码。

5.4.7. 强制终止URB传输

5.4.7.1. usb_kill_urb函数

usb_kill_urb函数用于强制终止正在排队或传输的URB，阻塞等待URB彻底停止，设备断开、驱动卸载时使用，安全释放传输资源。

函数原型：

1
void usb_kill_urb(struct urb *urb);

参数说明：

  • urb：需要终止的URB指针。

5.4.8. 分配USB DMA一致性缓冲区

5.4.8.1. usb_alloc_coherent函数

usb_alloc_coherent函数用于分配USB专用DMA一致性内存，解决内核虚拟地址与硬件DMA物理地址映射问题，避免数据缓存不一致。

函数原型：

1
void *usb_alloc_coherent(struct usb_device *dev, size_t size, gfp_t flag, dma_addr_t *dma);

参数说明：

  • dev：目标USB设备。

  • size：需要分配的缓冲区大小。

  • flag：内存分配标志。

  • dma：输出参数，返回缓冲区物理DMA地址。

返回值：成功返回虚拟缓冲区地址；失败返回NULL。

5.4.9. 释放USB DMA缓冲区

5.4.9.1. usb_free_coherent函数

usb_free_coherent函数用于释放usb_alloc_coherent分配的DMA缓冲区，必须成对调用。

函数原型：

1
void usb_free_coherent(struct usb_device *dev, size_t size, void *addr, dma_addr_t dma);

参数说明：

  • dev：绑定的USB设备。

  • size：缓冲区大小。

  • addr：虚拟地址指针。

  • dma：物理DMA地址。

5.4.10. 获取端点最大数据包长度

5.4.10.1. usb_maxpacket函数

usb_maxpacket函数用于根据指定管道获取对应端点支持的最大数据包长度，是URB缓冲区大小配置的依据。

函数原型：

1
u16 usb_maxpacket(struct usb_device *dev, unsigned int pipe, int out);

参数说明：

  • dev：目标USB设备结构体。

  • pipe：USB通信管道。

  • out：传输方向标志，1表示输出管道，0表示输入管道。

返回值：返回端点支持的最大数据包字节数。

5.4.11. 判断是否为中断输入端点

5.4.11.1. usb_endpoint_is_int_in函数

usb_endpoint_is_int_in函数用于判断端点描述符是否为中断传输类型的输入端点，probe阶段遍历端点、筛选可用端点时常用。

函数原型：

1
static inline int usb_endpoint_is_int_in(const struct usb_endpoint_descriptor *epd);

参数说明：

  • epd：待判断的端点描述符指针。

返回值：非0表示是中断输入端点；0表示不是。

5.4.12. 填充输入子系统设备ID

5.4.12.1. usb_to_input_id函数

usb_to_input_id函数用于将USB设备的VID、PID、版本号等信息自动填充到输入子系统的input_id结构体中，USB输入类设备驱动注册input设备时通用。

函数原型：

1
void usb_to_input_id(const struct usb_device *dev, struct input_id *id);

参数说明：

  • dev：USB设备结构体。

  • id：输出参数，待填充的输入子系统ID结构体。

5.4.13. 管道创建内联函数

管道本质是内核编码的整型值，封装了设备地址、端点号、传输类型与传输方向，驱动无需手动位运算，调用内联函数即可生成合法通信管道。

函数原型：

1
2
3
4
5
6
7
8
// 创建中断输入管道
static inline unsigned int usb_rcvintpipe(struct usb_device *dev, __u8 endpoint);

// 创建批量输入管道
static inline unsigned int usb_rcvbulkpipe(struct usb_device *dev, __u8 endpoint);

// 创建批量输出管道
static inline unsigned int usb_sndbulkpipe(struct usb_device *dev, __u8 endpoint);

函数说明：

  • 所有命名均以主机视角定义：rcv表示主机接收数据，对应设备IN端点；snd表示主机发送数据，对应设备OUT端点。

  • 参数endpoint直接传入端点描述符的bEndpointAddress原值即可，会自动解析端点号与方向属性。

管道类型必须与端点实际传输类型匹配，中断端点使用int系列宏，批量端点使用bulk系列宏，混用会导致URB提交失败。

5.5. USB子系统相关宏定义

5.5.1. 端点类型宏定义

1
2
3
4
#define USB_ENDPOINT_XFER_CONTROL   0x00    // 控制传输
#define USB_ENDPOINT_XFER_ISOC      0x01    // 同步传输
#define USB_ENDPOINT_XFER_BULK      0x02    // 批量传输
#define USB_ENDPOINT_XFER_INT       0x03    // 中断传输

5.5.2. HID类接口标准宏

1
2
3
4
5
#define USB_INTERFACE_CLASS_HID         3    // HID人机接口设备大类

#define USB_INTERFACE_SUBCLASS_BOOT     1    // 引导子类
#define USB_INTERFACE_PROTOCOL_KEYBOARD 1    // 键盘协议
#define USB_INTERFACE_PROTOCOL_MOUSE    2    // 鼠标协议

  • USB_INTERFACE_CLASS_HID：USB HID设备的标准类编号，所有鼠标、键盘、游戏手柄等输入设备均归属此类。

  • USB_INTERFACE_SUBCLASS_BOOT：引导协议子类标识，支持系统启动阶段如BIOS/UEFI固件就能直接识别并使用的设备。

  • USB_INTERFACE_PROTOCOL_MOUSE / USB_INTERFACE_PROTOCOL_KEYBOARD：引导子类下的具体协议编号，用于区分鼠标与键盘设备。

5.6. USB鼠标和键盘驱动实验

本实验驱动基于Linux内核标准USB子系统、HID协议、输入子系统框架开发，单独实现USB设备探测、中断URB传输、HID报文解析、输入事件上报流程， 支持标准按键、鼠标位移、滚轮、侧键功能，实现纯内核态USB鼠标、键盘驱动。

本章的示例代码目录为： linux_driver/39_usb_mouse_keyboard

5.6.1. USB HID键鼠通信协议详解

USB HID（Human Interface Device，人机接口设备）协议是USB总线专为输入类外设定义的上层协议标准，本驱动基于HID Boot Protocol（引导协议）开发， 区别于高级报告协议，引导协议拥有固定长度、固定字段的标准化报文，无需解析复杂报告描述符，适配性更强，是嵌入式Linux原生键鼠驱动的核心协议。

5.6.1.1. HID设备层级

USB键鼠设备遵循“USB总线->接口->端点->HID报文”通信架构：

  • 总线层：遵循USB2.0全速协议（12Mbps），键鼠默认工作在全速模式；

  • 接口层：设备上报HID类（Class=03）、引导子类（SubClass=01），区分鼠标/键盘协议；

  • 端点层：仅配置1个中断输入端点（INT IN），无输出端点，设备单向上报数据；

  • 报文层：基于中断传输，按固定周期上报标准化HID状态报文。

5.6.1.2. USB键盘HID引导协议

5.6.1.2.1. 报文结构

标准引导协议键盘固定上报8字节数据帧，长度固定：

字节偏移

字段名称

数据类型

功能说明

Byte 0

修饰键状态

8bit位

存储Ctrl/Shift/Alt/Win等组合键状态，1=按下，0=释放

Byte 1

保留字节

固定0x00

协议预留，无实际业务含义，驱动直接忽略

Byte 2~Byte 7

普通按键码数组

HID键码（1字节/个）

最多存储6个同时按下的普通按键，0x00表示空位无按键

其中Byte 0共8个有效位，按位绑定对应修饰键，位序固定：

  • BIT0：左Ctrl

  • BIT1：左Shift

  • BIT2：左Alt

  • BIT3：左Win键

  • BIT4：右Ctrl

  • BIT5：右Shift

  • BIT6：右Alt

  • BIT7：右Win键

普通按键码规则：

  • 取值范围：0x0~0x73，为USB HID协会标准化按键码；

  • 空位标识：数组中0x00代表该位置无按键按下；

  • 同时按键限制：Byte2-Byte7共6个位置，硬件层面限制最多6键同时按下，超出按键设备不会上报；

  • 状态变更逻辑：按键按下时，键码填充至数组空位；按键释放时，对应位置重置为0x00。

  • 按键状态判定：键盘无主动释放通知，驱动必须通过前后两次报文对比判定状态。新报文出现旧报文无的键码即按键按下；旧报文存在、新报文消失的键码即按键释放。

举例：按键A按下完整报文解析标准HID键码：按键A对应的USB HID原生键码为0x04； 仅按下键盘A键，无任何修饰键时，完整8字节上报报文：[0x00, 0x00, 0x04, 0x00, 0x00, 0x00, 0x00, 0x00]，报文拆解如下：

  • Byte0 = 0x00：所有修饰键未按下，全0；

  • Byte1 = 0x00：协议保留字节，固定为0；

  • Byte2 = 0x04：普通按键数组首位填入A键HID键码，标记A键按下；

  • Byte3~Byte7 = 0x00：其余5个按键空位无按键按下；

  • 处理逻辑：驱动读取Byte2=0x04，查询映射表，将0x04转换为Linux内核键码KEY_A，上报按键按下事件；

  • 按键释放：松开A键后，设备上报报文变为 [0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00]，驱动通过新旧报文对比检测到A键消失，上报KEY_A释放事件。

5.6.1.3. USB鼠标HID引导协议

5.6.1.3.1. 报文结构

带滚轮标准鼠标固定上报4字节数据帧，仅包含按键与相对位移信息，无绝对坐标：

字节偏移

字段名称

数据类型

取值范围

功能说明

Byte 0

鼠标按键位

8bit位

0x00~0x1F

5个有效按键位，其余保留

Byte 1

X轴相对位移

有符号int8_t

-127 ~ +127

正值向右，负值向左

Byte 2

Y轴相对位移

有符号int8_t

-127 ~ +127

正值向下，负值向上

Byte 3

滚轮相对位移

有符号int8_t

-127 ~ +127

正值上滚，负值下滚

其中Byte 0定义如下：

  • BIT0：左键（BTN_LEFT）

  • BIT1：右键（BTN_RIGHT）

  • BIT2：中键/滚轮按键（BTN_MIDDLE）

  • BIT3：侧键1/前进键（BTN_SIDE）

  • BIT4：侧键2/后退键（BTN_EXTRA）

  • BIT5~BIT7：硬件保留位，标准值为0

相对位移特性：

  • 无绝对坐标：鼠标上报的是移动增量，而非屏幕坐标，光标位置由系统累加增量计算；

  • 数值范围限制：单帧最大位移±127，快速移动时设备会拆分多帧连续上报；

  • 滚轮逻辑：仅支持纵向滚动，无横向滚轮字段，横向滚轮属于拓展报告协议。

5.6.1.4. 中断传输机制

USB键鼠不采用批量传输或控制传输，统一使用中断输入端点传输，是低延迟、低开销的传输方案：

  • 轮询周期：端点描述符定义固定轮询间隔，标准键鼠默认10ms，保证输入实时性；

  • 数据上报规则：设备状态变化时，下一轮询周期立即上报新报文；无状态变化时，重复上报当前状态报文；

  • URB循环机制：主机通过提交中断URB等待数据，回调处理完成后必须重新提交URB，才能持续监听下一轮数据；

  • 错误处理：传输超时、设备断开时终止URB重提，非致命错误自动重提URB恢复监听。

5.6.2. 驱动代码详解

枚举、宏定义与键码映射表

定义设备类型、通信报文长度、键鼠键码映射关系，是驱动数据解析的基础。

枚举、宏定义与键码映射表(位于linux_driver/39_usb_mouse_keyboard/usb_mouse_keyboard.c)
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
/* 设备类型枚举 */
enum hid_device_type {
    DEVICE_TYPE_MOUSE,    /* 鼠标设备类型 */
    DEVICE_TYPE_KEYBOARD  /* 键盘设备类型 */
};

/* 键盘相关常量 */
#define KEYBOARD_REPORT_SIZE 8  /* 标准USB键盘报告长度为8字节 */
#define MAX_KEYS 6              /* 标准USB键盘支持最多6键同时按下 */

/* 鼠标相关常量 */
#define MOUSE_REPORT_SIZE 8     /* 标准USB鼠标报告最大长度为8字节 */

/************************** 键盘功能相关代码 **************************/

/* USB HID键盘按键码到Linux输入子系统键码的转换表
* 索引: USB HID标准按键码(0x00-0x73)
* 值: Linux输入子系统定义的键码(KEY_*系列宏)
*/
static const unsigned char usb_keycode_map[256] = {
    KEY_RESERVED, KEY_RESERVED, KEY_RESERVED, KEY_RESERVED, KEY_A, KEY_B,
    KEY_C, KEY_D, KEY_E, KEY_F, KEY_G, KEY_H, KEY_I, KEY_J, KEY_K, KEY_L,
    KEY_M, KEY_N, KEY_O, KEY_P, KEY_Q, KEY_R, KEY_S, KEY_T, KEY_U, KEY_V,
    KEY_W, KEY_X, KEY_Y, KEY_Z, KEY_1, KEY_2, KEY_3, KEY_4, KEY_5, KEY_6,
    KEY_7, KEY_8, KEY_9, KEY_0, KEY_ENTER, KEY_ESC, KEY_BACKSPACE,
    KEY_TAB, KEY_SPACE, KEY_MINUS, KEY_EQUAL, KEY_LEFTBRACE,
    KEY_RIGHTBRACE, KEY_BACKSLASH, KEY_BACKSLASH, KEY_SEMICOLON,
    KEY_APOSTROPHE, KEY_GRAVE, KEY_COMMA, KEY_DOT, KEY_SLASH,
    KEY_CAPSLOCK, KEY_F1, KEY_F2, KEY_F3, KEY_F4, KEY_F5, KEY_F6,
    KEY_F7, KEY_F8, KEY_F9, KEY_F10, KEY_F11, KEY_F12, KEY_SYSRQ,
    KEY_SCROLLLOCK, KEY_PAUSE, KEY_INSERT, KEY_HOME, KEY_PAGEUP,
    KEY_DELETE, KEY_END, KEY_PAGEDOWN, KEY_RIGHT, KEY_LEFT, KEY_DOWN,
    KEY_UP, KEY_NUMLOCK, KEY_KPSLASH, KEY_KPASTERISK, KEY_KPMINUS,
    KEY_KPPLUS, KEY_KPENTER, KEY_KP1, KEY_KP2, KEY_KP3, KEY_KP4, KEY_KP5,
    KEY_KP6, KEY_KP7, KEY_KP8, KEY_KP9, KEY_KP0, KEY_KPDOT, KEY_102ND,
    KEY_COMPOSE, KEY_POWER, KEY_KPEQUAL, KEY_F13, KEY_F14, KEY_F15,
    KEY_F16, KEY_F17, KEY_F18, KEY_F19, KEY_F20, KEY_F21, KEY_F22,
    KEY_F23, KEY_F24, KEY_OPEN, KEY_HELP, KEY_PROPS, KEY_FRONT, KEY_STOP,
    KEY_AGAIN, KEY_UNDO, KEY_CUT, KEY_COPY, KEY_PASTE, KEY_FIND, KEY_MUTE,
    KEY_VOLUMEUP, KEY_VOLUMEDOWN, KEY_RESERVED, KEY_RESERVED, KEY_RESERVED,
    KEY_KPCOMMA, KEY_RESERVED, KEY_RO, KEY_KATAKANAHIRAGANA , KEY_YEN,
    KEY_HENKAN, KEY_MUHENKAN, KEY_KPJPCOMMA, KEY_RESERVED, KEY_RESERVED,
    KEY_RESERVED, KEY_HANGEUL, KEY_HANJA, KEY_KATAKANA, KEY_HIRAGANA,
    KEY_ZENKAKUHANKAKU, KEY_RESERVED, KEY_RESERVED, KEY_RESERVED,
    KEY_RESERVED, KEY_RESERVED, KEY_RESERVED, KEY_RESERVED, KEY_RESERVED,
    KEY_RESERVED, KEY_RESERVED, KEY_RESERVED, KEY_RESERVED, KEY_RESERVED,
    KEY_RESERVED, KEY_RESERVED, KEY_RESERVED, KEY_RESERVED, KEY_RESERVED,
    KEY_RESERVED, KEY_RESERVED, KEY_RESERVED, KEY_RESERVED, KEY_RESERVED,
    KEY_RESERVED, KEY_RESERVED, KEY_RESERVED, KEY_RESERVED, KEY_RESERVED,
    KEY_RESERVED, KEY_RESERVED, KEY_RESERVED, KEY_RESERVED, KEY_RESERVED,
    KEY_RESERVED, KEY_RESERVED, KEY_RESERVED, KEY_RESERVED, KEY_RESERVED,
    KEY_RESERVED, KEY_RESERVED, KEY_RESERVED, KEY_RESERVED, KEY_RESERVED,
    KEY_RESERVED, KEY_RESERVED, KEY_RESERVED, KEY_RESERVED, KEY_RESERVED,
    KEY_RESERVED, KEY_RESERVED, KEY_RESERVED, KEY_RESERVED, KEY_RESERVED,
    KEY_RESERVED, KEY_RESERVED, KEY_RESERVED, KEY_RESERVED, KEY_RESERVED,
    KEY_RESERVED, KEY_RESERVED, KEY_RESERVED, KEY_RESERVED, KEY_RESERVED,
    KEY_RESERVED, KEY_RESERVED, KEY_RESERVED, KEY_RESERVED, KEY_RESERVED,
    KEY_RESERVED, KEY_RESERVED, KEY_RESERVED, KEY_RESERVED, KEY_RESERVED,
    KEY_RESERVED, KEY_RESERVED, KEY_LEFTCTRL, KEY_LEFTSHIFT, KEY_LEFTALT,
    KEY_LEFTMETA, KEY_RIGHTCTRL, KEY_RIGHTSHIFT, KEY_RIGHTALT,
    KEY_RIGHTMETA, KEY_PLAYPAUSE, KEY_STOPCD, KEY_PREVIOUSSONG,
    KEY_NEXTSONG, KEY_EJECTCD, KEY_VOLUMEUP, KEY_VOLUMEDOWN, KEY_MUTE,
    KEY_WWW, KEY_BACK, KEY_FORWARD, KEY_STOP, KEY_FIND, KEY_SCROLLUP,
    KEY_SCROLLDOWN, KEY_EDIT, KEY_SLEEP, KEY_SCREENLOCK, KEY_REFRESH,
    KEY_CALC, KEY_RESERVED, KEY_RESERVED, KEY_RESERVED, KEY_RESERVED
};

/* 修饰键映射表，将USB报告中的修饰键位映射到Linux输入子系统键码
* 索引: USB报告第一个字节的位位置(0-7)
* 值: Linux输入子系统定义的键码(KEY_*系列宏)
*/
static const unsigned char modifier_map[8] = {
    KEY_LEFTCTRL, KEY_LEFTSHIFT, KEY_LEFTALT, KEY_LEFTMETA,
    KEY_RIGHTCTRL, KEY_RIGHTSHIFT, KEY_RIGHTALT, KEY_RIGHTMETA
};

关键说明：

  • 第2-5行：定义设备类型枚举，用于后续鼠标、键盘差异化初始化、差异化中断回调绑定。

  • 第8-12行：宏定义遵循USB HID引导协议标准，键盘固定8字节报告、最多6键同按，鼠标最大8字节报告。

  • 第20-66行：usb_keycode_map映射表，将USB标准HID键码转换为Linux内核输入子系统识别的KEY_*键码，是按键上报的依据。

  • 第72-75行：修饰键映射表，专门适配Ctrl/Shift/Alt/Win等修饰键，按USB报告字节位序一一映射，实现组合键识别。

驱动私有数据结构体

该结构体统一封装键鼠驱动所有硬件资源、设备状态、私有数据，实现设备资源的集中管理。

驱动私有数据结构体(位于linux_driver/39_usb_mouse_keyboard/usb_mouse_keyboard.c)
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
/* 驱动私有数据结构体 */
struct usb_hid_device {
    struct usb_device *udev;          /* 指向USB设备对象的指针*/
    struct input_dev *input;          /* 指向输入设备对象的指针 */
    struct urb *irq_urb;              /* 指向中断URB的指针，用于接收设备的中断传输数据 */
    unsigned char *data;              /* DMA缓冲区的虚拟地址，存储设备发送的数据 */
    dma_addr_t data_dma;              /* DMA缓冲区的物理地址，供USB控制器直接访问 */
    char name[64];                    /* 设备名称 */
    char phys[64];                    /* 设备物理路径 */
    enum hid_device_type type;        /* 设备类型，标记是鼠标还是键盘 */
    int interface_num;                /* 当前设备对应的USB接口号 */

    /* 键盘专用 */
    unsigned char old_keys[MAX_KEYS]; /* 保存上一次的按键状态，用于检测按键释放 */
    unsigned char old_modifiers;      /* 保存上一次的修饰键(Ctrl/Shift等)状态 */

    /* 鼠标专用 */
    int has_extra_buttons;            /* 标记鼠标是否支持额外侧键 */
};

关键说明：

  • 第3行：struct usb_device指针，绑定USB底层设备，用于后续URB提交、DMA内存分配。

  • 第4行：struct input_dev指针，绑定内核输入设备，用于向系统上报按键、位移事件。

  • 第5行：中断URB结构体指针，是USB中断传输的载体，负责接收设备主动上报的数据。

  • 第6-7行：DMA一致性缓冲区的虚拟地址与物理地址，供USB控制器硬件直接访问，降低CPU拷贝开销。

  • 第14-15行：键盘历史状态缓存，保存上一次按键、修饰键状态，用于检测按下与释放事件。

设备探测函数

USB设备插入时内核自动调用，完成设备校验、资源分配、设备初始化、URB提交、设备注册流程。

设备探测函数(位于linux_driver/39_usb_mouse_keyboard/usb_mouse_keyboard.c)
  1
  2
  3
  4
  5
  6
  7
  8
  9
 10
 11
 12
 13
 14
 15
 16
 17
 18
 19
 20
 21
 22
 23
 24
 25
 26
 27
 28
 29
 30
 31
 32
 33
 34
 35
 36
 37
 38
 39
 40
 41
 42
 43
 44
 45
 46
 47
 48
 49
 50
 51
 52
 53
 54
 55
 56
 57
 58
 59
 60
 61
 62
 63
 64
 65
 66
 67
 68
 69
 70
 71
 72
 73
 74
 75
 76
 77
 78
 79
 80
 81
 82
 83
 84
 85
 86
 87
 88
 89
 90
 91
 92
 93
 94
 95
 96
 97
 98
 99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
/* 设备探测函数 */
static int usb_hid_probe(struct usb_interface *intf,
                        const struct usb_device_id *id)
{
    /* 从接口获取对应的USB设备指针 */
    struct usb_device *udev = interface_to_usbdev(intf);
    /* 指向当前激活的接口设置描述符 */
    struct usb_host_interface *iface_desc;
    /* 指向端点描述符的指针 */
    struct usb_endpoint_descriptor *endpoint;
    /* 指向自定义的HID设备结构体 */
    struct usb_hid_device *hid_dev;
    /* 指向输入设备结构体 */
    struct input_dev *input_dev;
    /* USB中断接收管道号 */
    int pipe;
    /* 端点支持的最大数据包大小 */
    int maxp;
    /* 错误码变量 */
    int error;
    /* 循环计数器变量 */
    int i;

    /* 获取当前接口的激活设置描述符 */
    iface_desc = intf->cur_altsetting;

    /* 基础协议检查：验证是否为HID类引导子类设备 */
    if (iface_desc->desc.bInterfaceClass != USB_INTERFACE_CLASS_HID ||
        iface_desc->desc.bInterfaceSubClass != USB_INTERFACE_SUBCLASS_BOOT) {
        return -ENODEV;
    }

    /* 检查接口端点数量：标准HID引导设备只有一个中断输入端点 */
    if (iface_desc->desc.bNumEndpoints != 1)
        return -ENODEV;

    /* 获取第一个也是唯一一个端点的描述符 */
    endpoint = &iface_desc->endpoint[0].desc;
    /* 检查该端点是否为中断输入端点 */
    if (!usb_endpoint_is_int_in(endpoint))
        return -ENODEV;

    /* 分配通用HID设备结构体的内存，并初始化为0 */
    hid_dev = kzalloc(sizeof(struct usb_hid_device), GFP_KERNEL);
    if (!hid_dev)
        return -ENOMEM;

    /* 分配输入设备结构体 */
    input_dev = input_allocate_device();
    if (!input_dev)
        goto fail_free_hid_dev;

    /* 设置USB设备指针 */
    hid_dev->udev = udev;
    /* 设置输入设备指针 */
    hid_dev->input = input_dev;
    /* 保存当前接口号，用于后续控制传输 */
    hid_dev->interface_num = iface_desc->desc.bInterfaceNumber;

    /* 根据接口协议类型区分是鼠标还是键盘设备 */
    if (iface_desc->desc.bInterfaceProtocol == USB_INTERFACE_PROTOCOL_MOUSE) {
        /* 设置设备类型为鼠标 */
        hid_dev->type = DEVICE_TYPE_MOUSE;
        /* 格式化鼠标设备名称 */
        snprintf(hid_dev->name, sizeof(hid_dev->name), "USB Mouse");

        /* 默认支持额外侧键 */
        hid_dev->has_extra_buttons = 1;

        /* 设置鼠标输入设备支持的事件类型：按键事件和相对坐标事件 */
        input_dev->evbit[0] = BIT_MASK(EV_KEY) | BIT_MASK(EV_REL);
        /* 设置鼠标支持的按键：左键、右键、中键、侧键1、侧键2 */
        input_dev->keybit[BIT_WORD(BTN_MOUSE)] =
            BIT_MASK(BTN_LEFT) | BIT_MASK(BTN_RIGHT) | BIT_MASK(BTN_MIDDLE) |
            BIT_MASK(BTN_SIDE) | BIT_MASK(BTN_EXTRA);
        /* 设置鼠标支持的相对坐标：X轴和Y轴 */
        input_dev->relbit[0] = BIT_MASK(REL_X) | BIT_MASK(REL_Y);

        /* 设置鼠标滚轮相对坐标 */
        input_dev->relbit[0] |= BIT_MASK(REL_WHEEL);

    } else if (iface_desc->desc.bInterfaceProtocol == USB_INTERFACE_PROTOCOL_KEYBOARD) {
        /* 设置设备类型为键盘 */
        hid_dev->type = DEVICE_TYPE_KEYBOARD;
        /* 格式化键盘设备名称 */
        snprintf(hid_dev->name, sizeof(hid_dev->name), "USB Keyboard");

        /* 初始化按键状态数组为全0 */
        memset(hid_dev->old_keys, 0, MAX_KEYS);
        /* 初始化修饰键状态为0 */
        hid_dev->old_modifiers = 0;

        /* 设置键盘输入设备支持的事件类型：按键事件 */
        input_dev->evbit[0] = BIT_MASK(EV_KEY);

        /* 设置键盘支持的所有按键 */
        for (i = 0; i < 256; i++) {
            /* 如果转换表中有对应的键码，设置该按键位 */
            if (usb_keycode_map[i] != 0)
                set_bit(usb_keycode_map[i], input_dev->keybit);
        }

    } else {
        /* 不支持的设备类型 */
        error = -ENODEV;
        goto fail_free_input_dev;
    }

    /* 分配DMA一致性缓冲区，用于接收设备数据 */
    hid_dev->data = usb_alloc_coherent(udev, 8, GFP_KERNEL, &hid_dev->data_dma);
    if (!hid_dev->data)
        goto fail_free_input_dev;

    /* 分配一个URB结构体，用于中断传输 */
    hid_dev->irq_urb = usb_alloc_urb(0, GFP_KERNEL);
    if (!hid_dev->irq_urb)
        goto fail_free_buffer;

    /* 创建USB中断接收管道 */
    pipe = usb_rcvintpipe(udev, endpoint->bEndpointAddress);
    /* 获取该端点支持的最大数据包大小 */
    maxp = usb_hid_maxpacket(udev, pipe);
    /* 限制最大数据包大小为8字节，只需要前8字节 */
    if (maxp > 8)
        maxp = 8;

    /* 初始化中断URB，根据设备类型设置不同的回调函数 */
    if (hid_dev->type == DEVICE_TYPE_MOUSE) {
        /* 鼠标设备使用鼠标中断处理函数 */
        usb_fill_int_urb(hid_dev->irq_urb, udev, pipe,
                        hid_dev->data, maxp,
                        usb_mouse_irq, hid_dev,
                        endpoint->bInterval);
    } else {
        /* 键盘设备使用键盘中断处理函数 */
        usb_fill_int_urb(hid_dev->irq_urb, udev, pipe,
                        hid_dev->data, maxp,
                        usb_kbd_irq, hid_dev,
                        endpoint->bInterval);
    }

    /* 设置URB的DMA物理地址 */
    hid_dev->irq_urb->transfer_dma = hid_dev->data_dma;
    /* 设置URB标志，告诉USB核心不要为传输数据重新映射DMA地址 */
    hid_dev->irq_urb->transfer_flags |= URB_NO_TRANSFER_DMA_MAP;

    /* 格式化设备物理路径 */
    snprintf(hid_dev->phys, sizeof(hid_dev->phys),
            "usb-%s-%s/input0", udev->bus->bus_name,
            udev->devpath);

    /* 设置输入设备的名称 */
    input_dev->name = hid_dev->name;
    /* 设置输入设备的物理路径 */
    input_dev->phys = hid_dev->phys;
    /* 从USB设备信息填充输入设备的ID信息 */
    usb_to_input_id(udev, &input_dev->id);
    /* 设置输入设备的父设备为USB接口设备 */
    input_dev->dev.parent = &intf->dev;

    /* 注册输入设备到内核输入子系统 */
    error = input_register_device(input_dev);
    if (error)
        goto fail_free_urb;

    /* 将HID设备结构体指针保存到USB接口的私有数据中 */
    usb_set_intfdata(intf, hid_dev);

    /* 提交中断URB，开始接收设备数据 */
    error = usb_submit_urb(hid_dev->irq_urb, GFP_KERNEL);
    if (error) {
        dev_err(&intf->dev, "Unable to submit URB, error code: %d\n", error);
        goto fail_unregister_input;
    }

    /* 打印设备连接成功信息，包含设备名称和接口号 */
    dev_info(&intf->dev, "%sConnected (Interface Number: %d)\n", hid_dev->name, hid_dev->interface_num);

    return 0;


fail_unregister_input:
    /* 从输入子系统注销输入设备 */
    input_unregister_device(input_dev);

fail_free_urb:
    /* 释放分配的URB结构体 */
    usb_free_urb(hid_dev->irq_urb);

fail_free_buffer:
    /* 释放分配的DMA一致性缓冲区 */
    usb_free_coherent(udev, 8, hid_dev->data, hid_dev->data_dma);

fail_free_input_dev:
    /* 释放分配的输入设备结构体 */
    input_free_device(input_dev);

fail_free_hid_dev:
    /* 释放分配的自定义HID设备结构体 */
    kfree(hid_dev);

    return error;
}

关键说明：

  • 第6行：从USB接口获取USB设备句柄，用于后续URB、DMA相关操作。

  • 第28-31行：基础协议校验，仅匹配HID类、引导子类设备，不匹配直接返回-ENODEV。

  • 第34-35行：端点合法性校验，仅允许单中断输入端点的标准HID设备。

  • 第61-107行：根据接口协议区分鼠标/键盘设备，分别配置输入事件与按键。

  • 第110-112行：分配8字节DMA一致性缓冲区，作为USB中断数据的接收内存。

  • 第115-117行：分配中断URB结构体，用于承载中断传输请求。

  • 第120-140行：根据设备类型填充URB，分别绑定鼠标或键盘中断回调函数。

  • 第143-145行：设置URB的DMA地址与标志位，告知USB核心层无需重新映射DMA内存。

  • 第162-164行：注册输入设备到内核输入子系统。

  • 第170-174行：提交中断URB，开始接收设备上报的数据。

  • 第182-200行：错误回滚标签，初始化失败时逆序释放已申请资源，杜绝内存泄漏。

设备断开函数

设备拔出时内核自动调用，按照注册逆序释放所有内核资源，清理URB、内存、设备节点。

设备断开函数(位于linux_driver/39_usb_mouse_keyboard/usb_mouse_keyboard.c)
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
/* 设备断开函数 */
static void usb_hid_disconnect(struct usb_interface *intf)
{
    /* 从USB接口的私有数据中获取HID设备结构体 */
    struct usb_hid_device *hid_dev = usb_get_intfdata(intf);

    /* 将USB接口的私有数据指针置空 */
    usb_set_intfdata(intf, NULL);

    /* 检查HID设备结构体是否存在 */
    if (hid_dev) {
        /* 停止并杀死任何正在进行的URB传输 */
        usb_kill_urb(hid_dev->irq_urb);

        /* 释放URB结构体 */
        usb_free_urb(hid_dev->irq_urb);

        /* 释放DMA一致性缓冲区 */
        usb_free_coherent(hid_dev->udev, 8, hid_dev->data, hid_dev->data_dma);

        /* 从输入子系统注销并释放输入设备 */
        input_unregister_device(hid_dev->input);

        /* 释放自定义HID设备结构体 */
        kfree(hid_dev);
    }

    /* 打印设备断开信息 */
    dev_info(&intf->dev, "USB HID device has been disconnected\n");
}

关键说明：

  • 第5行：从USB接口私有数据中取回驱动设备结构体。

  • 第13行：使用usb_kill_urb杀死正在进行的中断传输，防止设备拔出后回调触发空指针异常。

  • 第16-19行：依次释放URB结构体、DMA一致性缓冲区，回收硬件相关资源。

  • 第22行：注销并释放输入设备，移除/dev/input下的设备节点。

键盘中断处理函数

USB键盘数据传输基于中断URB实现，该函数是键盘数据接收、解析、事件上报的入口，完成按键状态对比、键码转换、输入事件同步流程。

键盘中断处理函数(位于linux_driver/39_usb_mouse_keyboard/usb_mouse_keyboard.c)
  1
  2
  3
  4
  5
  6
  7
  8
  9
 10
 11
 12
 13
 14
 15
 16
 17
 18
 19
 20
 21
 22
 23
 24
 25
 26
 27
 28
 29
 30
 31
 32
 33
 34
 35
 36
 37
 38
 39
 40
 41
 42
 43
 44
 45
 46
 47
 48
 49
 50
 51
 52
 53
 54
 55
 56
 57
 58
 59
 60
 61
 62
 63
 64
 65
 66
 67
 68
 69
 70
 71
 72
 73
 74
 75
 76
 77
 78
 79
 80
 81
 82
 83
 84
 85
 86
 87
 88
 89
 90
 91
 92
 93
 94
 95
 96
 97
 98
 99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
/* 键盘中断处理函数 */
static void usb_kbd_irq(struct urb *urb)
{
    /* 从URB的上下文获取自定义的HID设备结构体 */
    struct usb_hid_device *kbd = urb->context;
    /* 获取存储键盘数据的DMA缓冲区指针 */
    unsigned char *data = kbd->data;
    /* 获取输入设备指针 */
    struct input_dev *dev = kbd->input;
    /* 定义变量存储URB重新提交的返回状态 */
    int status;
    /* 循环计数器变量 */
    int i, j;
    /* 存储当前报告中的修饰键状态 */
    unsigned char modifiers;
    /* 标记按键是否仍然处于按下状态 */
    int key_pressed;

    /* 检查URB传输的完成状态 */
    switch (urb->status) {
    case 0: /* 状态0表示传输成功完成，继续处理数据 */
        break;
    case -ECONNRESET:   /* 连接被重置，通常是设备被拔出 */
    case -ENOENT:       /* URB被主动取消 */
    case -ESHUTDOWN:    /* 设备正在关闭 */
        return;         /* 这些情况表示设备已经断开，不需要重新提交URB */
    default:
        /* 其他所有非致命错误，重新提交URB继续接收数据 */
        goto resubmit;
    }

    /* 标准USB键盘报告格式(8字节)：
    * Byte 0: 修饰键状态(bit0=左Ctrl, bit1=左Shift, bit2=左Alt, bit3=左Win
    *                    bit4=右Ctrl, bit5=右Shift, bit6=右Alt, bit7=右Win)
    * Byte 1: 保留字节，始终为0
    * Byte 2-7: 当前按下的按键码(最多6个，0表示无按键)
    */

    /* 从报告第一个字节获取当前修饰键状态 */
    modifiers = data[0];

    /* 处理修饰键的状态变化 */
    for (i = 0; i < 8; i++) {
        /* 比较当前修饰键位与上一次保存的状态是否不同 */
        if ((modifiers & (1 << i)) != (kbd->old_modifiers & (1 << i))) {
            /* 上报修饰键的按下(1)或释放(0)事件 */
            input_report_key(dev, modifier_map[i], (modifiers & (1 << i)) ? 1 : 0);
        }
    }
    /* 保存当前修饰键状态，用于下一次比较 */
    kbd->old_modifiers = modifiers;

    /* 处理按键释放事件：检查上一次按下的按键是否仍然按下 */
    for (i = 0; i < MAX_KEYS; i++) {
        /* 跳过0值，表示该位置没有按键 */
        if (kbd->old_keys[i] == 0)
            continue;

        /* 初始化按键按下标记为假 */
        key_pressed = 0;
        /* 在当前报告中查找该按键是否仍然存在 */
        for (j = 2; j < KEYBOARD_REPORT_SIZE; j++) {
            if (data[j] == kbd->old_keys[i]) {
                /* 找到该按键，标记为仍然按下 */
                key_pressed = 1;
                break;
            }
        }

        /* 如果按键不再按下，上报释放事件 */
        if (!key_pressed) {
            /* 将USB按键码转换为Linux输入子系统键码 */
            unsigned int keycode = usb_keycode_map[kbd->old_keys[i]];
            /* 如果转换有效，上报按键释放事件(0表示释放) */
            if (keycode != 0)
                input_report_key(dev, keycode, 0);
        }
    }

    /* 处理按键按下事件：检查当前报告中的按键是否是新按下的 */
    for (i = 2; i < KEYBOARD_REPORT_SIZE; i++) {
        /* 跳过0值，表示该位置没有按键 */
        if (data[i] == 0)
            continue;

        /* 初始化按键按下标记为假 */
        key_pressed = 0;
        /* 在上一次保存的按键状态中查找该按键 */
        for (j = 0; j < MAX_KEYS; j++) {
            if (kbd->old_keys[j] == data[i]) {
                /* 找到该按键，说明已经按下，不需要重复上报 */
                key_pressed = 1;
                break;
            }
        }

        /* 如果是新按下的按键，上报按下事件 */
        if (!key_pressed) {
            /* 将USB按键码转换为Linux输入子系统键码 */
            unsigned int keycode = usb_keycode_map[data[i]];
            /* 如果转换有效，上报按键按下事件(1表示按下) */
            if (keycode != 0)
                input_report_key(dev, keycode, 1);
        }
    }

    /* 保存当前按键状态，用于下一次比较 */
    memcpy(kbd->old_keys, &data[2], MAX_KEYS);

    /* 同步输入事件，通知用户空间所有事件已上报完毕 */
    input_sync(dev);

resubmit:
    /* 重新提交中断URB，以继续接收下一次键盘数据 */
    status = usb_submit_urb(urb, GFP_ATOMIC);
    if (status)
        dev_err(&kbd->udev->dev,
                "Unable to resubmit keyboard URB, error code: %d\n", status);
}

关键说明：

  • 第5行：从URB上下文取回驱动私有结构体，是中断回调获取设备资源的标准方式。

  • 第20-30行：URB状态校验，区分传输成功、设备断开、非致命错误场景，设备离线时停止重新提交URB。

  • 第40-51行：解析报告第0字节修饰键状态，通过与上一次状态逐位对比，上报修饰键的按下与释放。

  • 第54-78行：遍历历史按键数组，检测已按下按键是否释放，释放则上报0值事件。

  • 第81-105行：遍历当前报告按键数组，检测是否为新按下按键，新按下则上报1值事件。

  • 第108行：保存当前按键状态到缓存，供下一次中断做对比。

  • 第111行：input_sync同步事件，通知输入子系统本次所有事件上报完毕。

  • 第115行：重新提交中断URB，实现设备数据的持续监听，无需轮询。

鼠标中断处理函数

对应鼠标设备的中断数据回调，解析鼠标位移、滚轮、按键状态，上报相对位移事件与按键事件。

鼠标中断处理函数(位于linux_driver/39_usb_mouse_keyboard/usb_mouse_keyboard.c)
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
/* 鼠标中断处理函数 */
static void usb_mouse_irq(struct urb *urb)
{
    /* 从URB的上下文获取自定义的HID设备结构体 */
    struct usb_hid_device *mouse = urb->context;
    /* 获取存储鼠标数据的DMA缓冲区指针 */
    signed char *data = mouse->data;
    /* 获取输入设备指针 */
    struct input_dev *dev = mouse->input;
    /* 定义变量存储URB重新提交的返回状态 */
    int status;

    /* 检查URB传输的完成状态 */
    switch (urb->status) {
    case 0:
        /* 状态0表示传输成功完成，继续处理数据 */
        break;
    case -ECONNRESET:   /* 连接被重置，通常是设备被拔出 */
    case -ENOENT:       /* URB被主动取消 */
    case -ESHUTDOWN:    /* 设备正在关闭 */
        return;         /* 这些情况表示设备已经断开，不需要重新提交URB */
    default:
        /* 其他所有非致命错误，重新提交URB继续接收数据 */
        goto resubmit;
    }

    /* 标准USB鼠标报告格式(4字节，支持滚轮)：
    * Byte 0: 按钮状态(bit0=左键, bit1=右键, bit2=中键, bit3=侧键1, bit4=侧键2)
    * Byte 1: X轴相对位移(-127 ~ +127，正值向右，负值向左)
    * Byte 2: Y轴相对位移(-127 ~ +127，正值向下，负值向上)
    * Byte 3: 滚轮位移(-127 ~ +127，正值向上滚动，负值向下滚动)
    */

    /* 上报鼠标左键状态，非0表示按下，0表示释放 */
    input_report_key(dev, BTN_LEFT,   data[0] & 0x01);
    /* 上报鼠标右键状态 */
    input_report_key(dev, BTN_RIGHT,  data[0] & 0x02);
    /* 上报鼠标中键状态 */
    input_report_key(dev, BTN_MIDDLE, data[0] & 0x04);

    /* 上报鼠标侧键1状态 */
    input_report_key(dev, BTN_SIDE,   data[0] & 0x08);
    /* 上报鼠标侧键2状态 */
    input_report_key(dev, BTN_EXTRA,  data[0] & 0x10);

    /* 上报X轴方向的相对移动量 */
    input_report_rel(dev, REL_X, data[1]);
    /* 上报Y轴方向的相对移动量 */
    input_report_rel(dev, REL_Y, data[2]);

    /* 上报滚轮移动量 */
    input_report_rel(dev, REL_WHEEL, data[3]);

    /* 同步输入事件，通知用户空间所有事件已上报完毕 */
    input_sync(dev);

resubmit:
    /* 重新提交中断URB，以继续接收下一次鼠标数据 */
    status = usb_submit_urb(urb, GFP_ATOMIC);
    if (status)
        dev_err(&mouse->udev->dev,
                "Unable to resubmit mouse URB, error code: %d\n", status);
}

关键说明：

  • 第5行：从URB上下文取回驱动私有结构体，是中断回调获取设备资源的标准方式。

  • 第14-25行：URB状态校验逻辑，与键盘驱动保持一致，设备断开直接返回，异常自动重提。

  • 第35-44行：逐位解析报告第0字节，分别上报左键、右键、中键、侧键1、侧键2的按键状态。

  • 第46-52行：解析报告第1-3字节，分别上报X轴位移、Y轴位移、滚轮位移三类相对坐标事件。

  • 第55行：input_sync同步本次所有鼠标事件。

  • 第59行：重新提交URB，持续接收鼠标下一次数据。

设备匹配表与驱动结构体

定义驱动支持的设备类型，注册USB驱动回调，实现设备热插拔匹配机制。

设备匹配表与驱动结构体(位于linux_driver/39_usb_mouse_keyboard/usb_mouse_keyboard.c)
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
/* USB设备ID表 */
static const struct usb_device_id usb_mouse_keyboard_id_table[] = {
    /* 匹配所有符合HID类、引导子类、鼠标协议的USB接口 */
    { USB_INTERFACE_INFO(USB_INTERFACE_CLASS_HID,
                        USB_INTERFACE_SUBCLASS_BOOT,
                        USB_INTERFACE_PROTOCOL_MOUSE) },
    /* 匹配所有符合HID类、引导子类、键盘协议的USB接口 */
    { USB_INTERFACE_INFO(USB_INTERFACE_CLASS_HID,
                        USB_INTERFACE_SUBCLASS_BOOT,
                        USB_INTERFACE_PROTOCOL_KEYBOARD) },
    { }
};
/* 导出设备ID表，使内核热插拔系统知道该驱动支持哪些设备 */
MODULE_DEVICE_TABLE(usb, usb_mouse_keyboard_id_table);

/* USB驱动结构体 */
static struct usb_driver usb_mouse_keyboard_driver = {
    .name       = "usb-mouse-keyboard",
    .id_table   = usb_mouse_keyboard_id_table,
    .probe      = usb_hid_probe,        /* 探测函数指针，设备插入时调用 */
    .disconnect = usb_hid_disconnect,   /* 断开函数指针，设备拔出时调用 */
};

关键说明：

  • 第4-10行：USB_INTERFACE_INFO按类/子类/协议匹配设备，匹配鼠标与键盘两类引导协议设备。

  • 第14行：MODULE_DEVICE_TABLE导出匹配表，供内核热插拔系统识别驱动支持的设备。

  • 第20-21行：绑定probe与disconnect回调，实现设备插入探测、拔出清理资源。

模块初始化与退出函数

模块加载/卸载入口，完成USB驱动注册与注销。

模块初始化与退出函数(位于linux_driver/39_usb_mouse_keyboard/usb_mouse_keyboard.c)
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
/* 模块初始化函数 */
static int __init usb_mouse_keyboard_init(void)
{
    int result;

    /* 向USB子系统注册USB驱动 */
    result = usb_register(&usb_mouse_keyboard_driver);
    if (result)
        pr_err("Failed to register USB driver, error code: %d\n", result);

    return result;
}

/* 模块退出函数 */
static void __exit usb_mouse_keyboard_exit(void)
{
    /* 从USB子系统注销USB驱动 */
    usb_deregister(&usb_mouse_keyboard_driver);

    /* 打印模块卸载信息 */
    pr_info("USB mouse and keyboard driver has been uninstalled\n");
}

module_init(usb_mouse_keyboard_init);
module_exit(usb_mouse_keyboard_exit);

关键说明：

  • 第7行：usb_register向USB子系统注册驱动，驱动开始监听热插拔事件。

  • 第18行：usb_deregister注销驱动，停止响应USB设备插拔。

5.6.3. Makefile说明

本节实验使用的Makefile如下所示，编写该Makefile时，只需要根据实际情况修改变量KERNEL_DIR、CROSS_COMPILE和obj-m即可。

Makefile(位于linux_driver/39_usb_mouse_keyboard/Makefile)
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
#指定内核路径,可以是相对路径或绝对路径
KERNEL_DIR=../../kernel/
# KERNEL_DIR=/home/guest/LubanCat_Linux_Generic_Full_SDK/kernel-6.1
# KERNEL_DIR=/home/guest/LubanCat_Linux_rk3588_SDK/kernel

#指定目标架构为arm64
ARCH=arm64


#指定交叉编译工具链的前缀
CROSS_COMPILE=aarch64-linux-gnu-
# CROSS_COMPILE=/home/guest/LubanCat_Linux_Generic_Full_SDK/prebuilts/gcc/linux-x86/aarch64/gcc-arm-10.3-2021.07-x86_64-aarch64-none-linux-gnu/bin/aarch64-none-linux-gnu-

#导出为环境变量
export  ARCH  CROSS_COMPILE

#指定要编译的内核模块目标文件
obj-m := usb_mouse_keyboard.o


#all :默认目标，执行时会编译驱动模块
#$(MAKE) ：调用make工具
#-C $(KERNEL_DIR) ：指定的内核源码目录
#M=$(CURDIR) ：模块的源码位于当前目录
#modules ：编译模块
all:
    $(MAKE) -C $(KERNEL_DIR) M=$(CURDIR) modules

.PHONE:clean

#清理编译生成的文件
clean:
    $(MAKE) -C $(KERNEL_DIR) M=$(CURDIR) clean

5.6.4. 编译驱动

在实验目录下输入 make 即可编译驱动，编译得到内核模块usb_mouse_keyboard.ko。

5.6.5. 移除内核自带HID驱动

由于内核已经自带USB鼠标键盘驱动，为了避免与本实验驱动冲突，需要移除内核自带USB鼠标键盘驱动。

默认使用的通用HID驱动，相关内核配置项如下：

  • CONFIG_USB_HID：USB HID传输层驱动，负责USB总线与HID设备之间的通信。

  • CONFIG_HID_GENERIC：通用HID设备解析驱动，负责解析HID报告描述符，将硬件输入事件转换为Linux输入子系统标准事件，实际处理键盘按键、鼠标移动/点击逻辑。

注解

CONFIG_HID_GENERIC配置项依赖CONFIG_USB_HID配置项，因此只关闭CONFIG_USB_HID配置项即可。

5.6.5.1. 修改defconfig

内核配置项都保存在对应的defconfig文件中，可以通过menuconfig配置界面修改配置项然后保存到新的defconfig文件，在内核源码顶层目录执行以下命令：

1
2
#这里以rk356x系列6.1.99内核配置文件为例，打开menuconfig配置界面
make ARCH=arm64 CROSS_COMPILE=aarch64-linux-gnu- lubancat_linux_rk356x_defconfig menuconfig

提示

其余系列板卡参考 驱动章节实验环境搭建章节的编译内核 小节确定板卡配置文件。

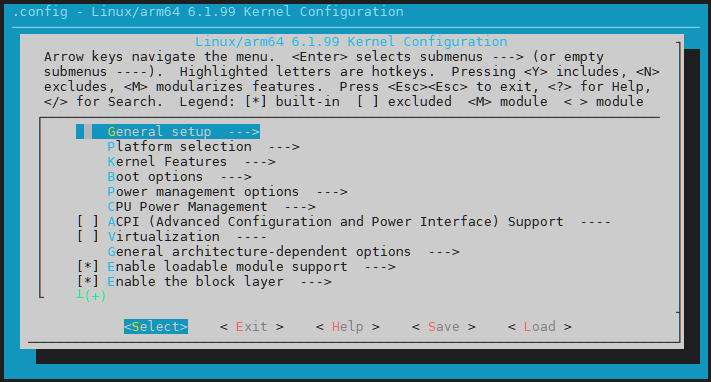

打开的界面如下：

../_images/subsystem_usb_subsystem_2.jpg

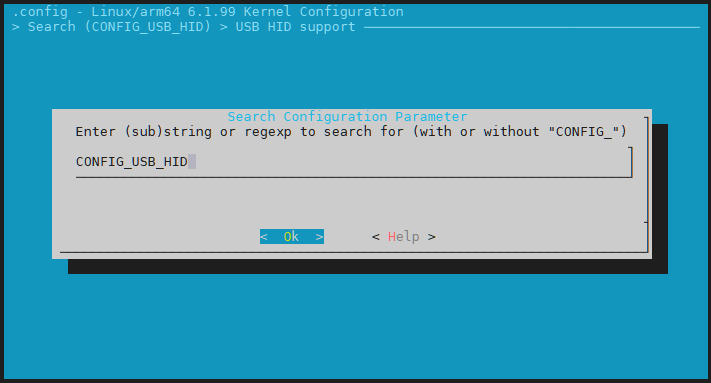

按下键盘的“/”按键打开搜索框，然后输入CONFIG_USB_HID配置项：

../_images/subsystem_usb_subsystem_3.jpg

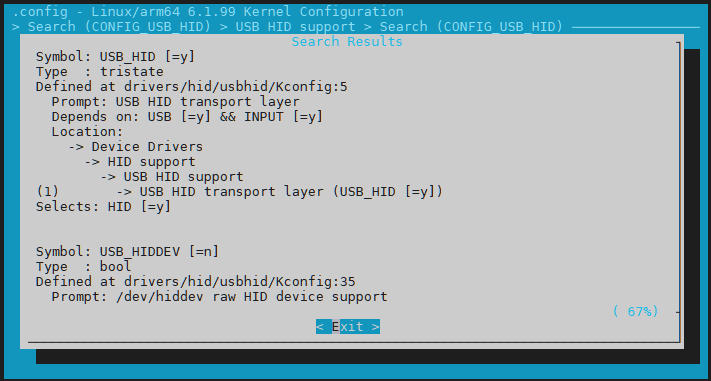

搜索框输入完后选择下方“ok”然后再按下回车就会打开搜索结果，如下图，只有一个搜索结果，可以看到配置项当前状态（为y被选择）、描述、路径、和依赖情况。

../_images/subsystem_usb_subsystem_4.jpg

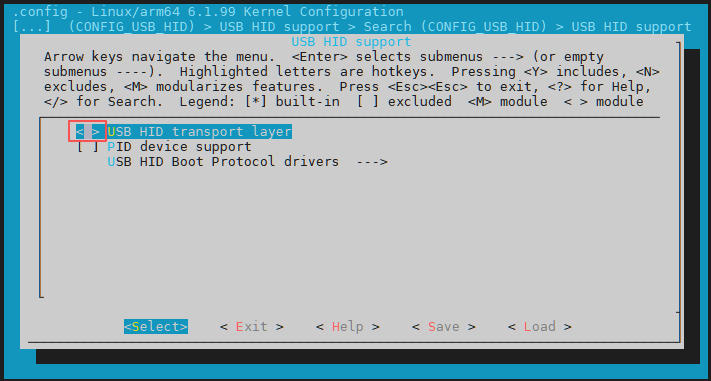

按下键盘的数字“1”键就会跳转到CONFIG_USB_HID配置项处，在配置项处按下空格即可选中配置项，<*>变为< >代表配置项的值从y变为n：

../_images/subsystem_usb_subsystem_5.jpg

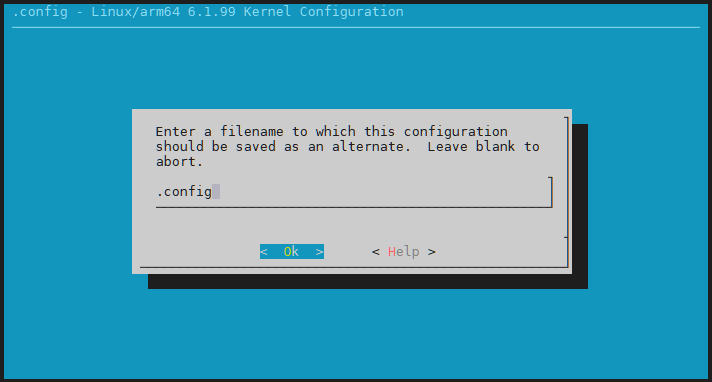

然后通过键盘方向键选择下方“Save”，再按下回车进行保存，默认保存到.config即可。

../_images/subsystem_usb_subsystem_6.jpg

最后选择“Exit”，再按下回车退出界面。默认保存的.config包含了全部的配置项，不利于我们观察配置，需要生成精简的配置文件然后覆盖原来的配置文件，在内核源码顶层目录执行以下命令：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
#保存defconfig精简的配置文件
make savedefconfig ARCH=arm64

#覆盖原来的配置文件，这里以rk356x系列6.1.99内核配置文件为例
cp -f defconfig arch/arm64/configs/lubancat_linux_rk356x_defconfig

#查看新添加的配置项
cat arch/arm64/configs/lubancat_linux_rk356x_defconfig | grep CONFIG_USB_HID

#信息打印如下
# CONFIG_USB_HID is not set

可以看到defconfig配置文件的CONFIG_USB_HID is not set，那么编译的时候Makefile里面配置实际就变成了obj-n += hid.o，从而将驱动从内核移除。

5.6.5.2. 编译内核并替换

5.6.5.2.1. 编译内核

将CONFIG_USB_HID配置项关闭后，在内核源码顶层目录执行以下命令编译内核：

1
2
3
4
5
6
7
8
#清除之前生成的所有文件和配置
make mrproper

# 这里以rk356x系列6.1.99内核配置文件为例
make ARCH=arm64 CROSS_COMPILE=aarch64-linux-gnu- lubancat_linux_rk356x_defconfig

# 编译内核，指定平台，指定交叉编译工具，使用8线程进行编译，线程可根据电脑性能自行确定
make ARCH=arm64 CROSS_COMPILE=aarch64-linux-gnu- -j8

提示

其余系列板卡参考 驱动章节实验环境搭建章节的编译内核 小节进行编译。

编译完成后在 内核源码/arch/arm64/boot/ 目录生成的 Image 文件就是内核文件。

5.6.5.2.2. 替换内核

将内核先传到板卡，再拷贝到板卡的/boot/目录下。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
#先传输到板卡

#查看板卡原先内核
ls /boot/Image* -l

#信息打印如下，可以确认当前板卡实际内核就是/boot/Image-6.1.99-rk356x
lrwxrwxrwx 1 root root       19  5月19日 10:15 /boot/Image -> Image-6.1.99-rk356x
-rw-r--r-- 1 root root 42213888  5月19日 10:15 /boot/Image-6.1.99-rk356x

#替换内核，根据实际内核名字而定
sudo cp -f Image /boot/Image-6.1.99-rk356x

#重启系统
sudo reboot

#查看内核版本
cat /proc/version

#信息打印如下
Linux version 6.1.99-rk356x (guest@dev107) (aarch64-none-linux-gnu-gcc (GNU Toolchain for the A-profile Architecture 10.3-2021.07 (arm-10.29)) 10.3.1 20210621, GNU ld (GNU Toolchain for the A-profile Architecture 10.3-2021.07 (arm-10.29)) 2.36.1.20210621) #9 SMP Thu Jul  2 08:49:45 UTC 2026

#在板卡查看内核配置项
zcat /proc/config.gz | grep CONFIG_USB_HID

#信息打印如下
# CONFIG_USB_HID is not set

可以从编译的主机名和编译时间确认内核是否替换成功，如以上信息中“guest@dev107”就是作者的服务器主机，“Thu Jul 2 08:49:45 UTC 2026”就是作者编译内核的UTC世界时间，说明内核替换成功。 从板卡查看内核配置项CONFIG_USB_HID是被关闭的，说明配置成功。

5.6.6. 程序运行结果

如出现 Permission denied 或类似字样，请注意用户权限，大部分操作硬件外设的功能，几乎都需要root用户权限，简单的解决方案是在执行语句前加入sudo或以root用户运行程序。

5.6.6.1. 实验操作

以LubanCat2板卡为例，使用以下命令加载驱动，加载驱动前先不要接入USB鼠标或键盘：

1
2
3
4
5
#加载驱动
sudo insmod usb_mouse_keyboard.ko

#信息输出如下
[   23.517215] usbcore: registered new interface driver usb-mouse-keyboard

从打印信息可以看到usb_register执行成功，驱动正式注册到内核USB热插拔框架中，内核用驱动结构体里的.name = “usb-mouse-keyboard”这个名称注册。

将USB鼠标接入板卡USB接口：

1
2
3
4
5
6
7
8
#接入USB鼠标打印如下
[   79.124976] usb 2-1: new low-speed USB device number 2 using xhci-hcd
[   79.270632] usb 2-1: New USB device found, idVendor=1c4f, idProduct=0034, bcdDevice= 1.10
[   79.270757] usb 2-1: New USB device strings: Mfr=1, Product=2, SerialNumber=0
[   79.270807] usb 2-1: Product: Usb Mouse
[   79.270848] usb 2-1: Manufacturer: SIGMACHIP
[   79.292692] input: USB Mouse as /devices/platform/usbhost/fd000000.usb/xhci-hcd.4.auto/usb2/2-1/2-1:1.0/input/input5
[   79.293157] usb-mouse-keyboard 2-1:1.0: USB MouseConnected (Interface Number: 0)

从打印信息可以看到：

  • 第1行：检测到新设备接入USB2总线、第1个端口，设备编号分配为2，设备类型为低速USB设备（low-speed，1.5Mbps），是USB鼠标的标准速率。

  • 第2行：读取到设备硬件ID：idVendor=1c4f（厂商ID），idProduct=0034（产品ID），bcdDevice=1.10（设备固件版本号1.10）。

  • 第3行：普通键鼠无序列号（SerialNumber=0）。

  • 第4-5行：读取设备字符串描述符：产品名Usb Mouse、厂商名SIGMACHIP。

  • 第6行：成功注册输入设备，设备名为USB Mouse，系统分配为第5个输入设备input5。

  • 第7行：本实验驱动模块探测成功打印，2-1:1.0 是USB标准路径格式=总线号-设备号:配置号.接口号。

将USB键盘接入板卡USB接口：

1
2
3
4
5
6
7
8
#接入USB键盘打印如下
[  102.006640] usb 5-1: new full-speed USB device number 12 using ohci-platform
[  107.438988] usb 5-1: New USB device found, idVendor=24ae, idProduct=4019, bcdDevice= 0.01
[  107.439112] usb 5-1: New USB device strings: Mfr=1, Product=2, SerialNumber=0
[  107.439315] usb 5-1: Product: Rapoo Gaming Keyboard
[  107.439364] usb 5-1: Manufacturer: RAPOO
[  107.443409] input: USB Keyboard as /devices/platform/fd840000.usb/usb5/5-1/5-1:1.0/input/input6
[  107.444899] usb-mouse-keyboard 5-1:1.0: USB KeyboardConnected (Interface Number: 0)

从打印信息可以看到：

  • 第1行：检测到新设备接入USB5总线、第1端口，设备编号分配为12，设备类型为全速USB设备（full-speed，12Mbps），是USB键盘的标准速率。

  • 第2行：读取到设备硬件ID：idVendor=24ae（厂商ID），idProduct=4019（产品ID），bcdDevice= 0.01（设备固件版本号0.01）。

  • 第3行：普通键鼠无序列号（SerialNumber=0）。

  • 第4-5行：读取设备字符串描述符：产品名Rapoo Gaming Keyboard、厂商名RAPOO。

  • 第6行：成功注册输入设备，设备名为USB Keyboard，系统分配为第6个输入设备input6。

  • 第7行：本实验驱动模块探测成功打印，5-1:1.0 是USB标准路径格式=总线号-设备号:配置号.接口号。

可以对使用evtest对鼠标进行测试：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
#运行evtest工具
evtest

#信息打印如下，event5对应USB鼠标，event6对应USB键盘
No device specified, trying to scan all of /dev/input/event*
Available devices:
/dev/input/event0:      hdmi_cec_key
/dev/input/event1:      fdd70030.pwm
/dev/input/event2:      rk805 pwrkey
/dev/input/event3:      rockchip-rk809 Headset
/dev/input/event4:      adc-keys
/dev/input/event5:      USB Mouse
/dev/input/event6:      USB Keyboard
Select the device event number [0-6]: 5   //输入数字5，测试USB鼠标
Input driver version is 1.0.1
Input device ID: bus 0x3 vendor 0x1c4f product 0x34 version 0x110
Input device name: "USB Mouse"
Supported events:
Event type 0 (EV_SYN)   //同步事件，SYN_REPORT表示一帧输入事件全部上报完毕，上层应用统一处理
Event type 1 (EV_KEY)   //按键事件，value=1代表按键按下，value=0代表按键释放
    Event code 272 (BTN_LEFT)   //鼠标左键
    Event code 273 (BTN_RIGHT)  //鼠标右键
    Event code 274 (BTN_MIDDLE) //鼠标中键
    Event code 275 (BTN_SIDE)   //鼠标侧键1
    Event code 276 (BTN_EXTRA)  //鼠标侧键2
Event type 2 (EV_REL)   //相对位移事件，value为本次移动增量，正负代表移动方向
    Event code 0 (REL_X)        //X轴水平相对位移
    Event code 1 (REL_Y)        //Y轴垂直相对位移
    Event code 8 (REL_WHEEL)    //鼠标滚轮垂直滚动
Properties:
Testing ... (interrupt to exit)
                                                                        //以下按下和释放左键、右键，移动鼠标和滚动滑轮进行测试
//Event: time 时间戳, type 事件类型, code 事件代码, value 事件值
Event: time 1750950448.672039, type 1 (EV_KEY), code 272 (BTN_LEFT), value 1    // 左键按下
Event: time 1750950448.672039, -------------- SYN_REPORT ------------
Event: time 1750950448.752011, type 2 (EV_REL), code 0 (REL_X), value 1         // 向右移动1个单位
Event: time 1750950448.752011, -------------- SYN_REPORT ------------
Event: time 1750950448.824006, type 1 (EV_KEY), code 272 (BTN_LEFT), value 0    // 左键释放
Event: time 1750950448.824006, -------------- SYN_REPORT ------------
Event: time 1750950448.847947, type 2 (EV_REL), code 0 (REL_X), value -1        // 向左移动1个单位
Event: time 1750950448.847947, -------------- SYN_REPORT ------------
Event: time 1750950449.624032, type 1 (EV_KEY), code 273 (BTN_RIGHT), value 1   // 右键按下
Event: time 1750950449.624032, -------------- SYN_REPORT ------------
Event: time 1750950449.735881, type 1 (EV_KEY), code 273 (BTN_RIGHT), value 0   // 右键释放
Event: time 1750950449.735881, -------------- SYN_REPORT ------------
Event: time 1750950452.856012, type 2 (EV_REL), code 0 (REL_X), value -1
Event: time 1750950452.856012, -------------- SYN_REPORT ------------
Event: time 1750950452.896006, type 2 (EV_REL), code 0 (REL_X), value -2        // 向左移动2个单位
Event: time 1750950452.896006, -------------- SYN_REPORT ------------
Event: time 1750950452.903920, type 2 (EV_REL), code 0 (REL_X), value -1
Event: time 1750950452.903920, -------------- SYN_REPORT ------------
Event: time 1750950452.919879, type 2 (EV_REL), code 0 (REL_X), value -2
Event: time 1750950452.919879, type 2 (EV_REL), code 1 (REL_Y), value -1        // 向上移动1个单位
Event: time 1750950452.919879, -------------- SYN_REPORT ------------
Event: time 1750950452.927941, type 2 (EV_REL), code 0 (REL_X), value -1
Event: time 1750950452.927941, type 2 (EV_REL), code 1 (REL_Y), value -1
Event: time 1750950452.927941, -------------- SYN_REPORT ------------
Event: time 1750950454.695988, type 2 (EV_REL), code 8 (REL_WHEEL), value -1    // 滚轮向下滚动1格
Event: time 1750950454.695988, -------------- SYN_REPORT ------------
Event: time 1750950455.744017, type 2 (EV_REL), code 8 (REL_WHEEL), value 1     // 滚轮向上滚动1格
Event: time 1750950455.744017, -------------- SYN_REPORT ------------

从上报的事件可确定左键、右键识别正确，按下/释放状态切换正确；位移X/Y轴方向、移动增量解析无误；滚轮上下滚动事件上报正确。

可以对使用evtest对键盘进行测试：

  1
  2
  3
  4
  5
  6
  7
  8
  9
 10
 11
 12
 13
 14
 15
 16
 17
 18
 19
 20
 21
 22
 23
 24
 25
 26
 27
 28
 29
 30
 31
 32
 33
 34
 35
 36
 37
 38
 39
 40
 41
 42
 43
 44
 45
 46
 47
 48
 49
 50
 51
 52
 53
 54
 55
 56
 57
 58
 59
 60
 61
 62
 63
 64
 65
 66
 67
 68
 69
 70
 71
 72
 73
 74
 75
 76
 77
 78
 79
 80
 81
 82
 83
 84
 85
 86
 87
 88
 89
 90
 91
 92
 93
 94
 95
 96
 97
 98
 99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
#运行evtest工具
evtest

#信息打印如下，event5对应USB鼠标，event6对应USB键盘
No device specified, trying to scan all of /dev/input/event*
Available devices:
/dev/input/event0:      hdmi_cec_key
/dev/input/event1:      fdd70030.pwm
/dev/input/event2:      rk805 pwrkey
/dev/input/event3:      rockchip-rk809 Headset
/dev/input/event4:      adc-keys
/dev/input/event5:      USB Mouse
/dev/input/event6:      USB Keyboard
Select the device event number [0-6]: 6
Input driver version is 1.0.1
Input device ID: bus 0x3 vendor 0x24ae product 0x4019 version 0x1
Input device name: "USB Keyboard"
Supported events:
Event type 0 (EV_SYN)
Event type 1 (EV_KEY)
    Event code 1 (KEY_ESC)
    Event code 2 (KEY_1)
    Event code 3 (KEY_2)
    Event code 4 (KEY_3)
    Event code 5 (KEY_4)
    Event code 6 (KEY_5)
    Event code 7 (KEY_6)
    Event code 8 (KEY_7)
    Event code 9 (KEY_8)
    Event code 10 (KEY_9)
    Event code 11 (KEY_0)
    Event code 12 (KEY_MINUS)
    Event code 13 (KEY_EQUAL)
    Event code 14 (KEY_BACKSPACE)
    Event code 15 (KEY_TAB)
    Event code 16 (KEY_Q)
    Event code 17 (KEY_W)
    Event code 18 (KEY_E)
    Event code 19 (KEY_R)
    Event code 20 (KEY_T)
    Event code 21 (KEY_Y)
    Event code 22 (KEY_U)
    Event code 23 (KEY_I)
    Event code 24 (KEY_O)
    Event code 25 (KEY_P)
    Event code 26 (KEY_LEFTBRACE)
    Event code 27 (KEY_RIGHTBRACE)
    Event code 28 (KEY_ENTER)
    Event code 29 (KEY_LEFTCTRL)
    Event code 30 (KEY_A)
    Event code 31 (KEY_S)
    Event code 32 (KEY_D)
    Event code 33 (KEY_F)
    Event code 34 (KEY_G)
    Event code 35 (KEY_H)
    Event code 36 (KEY_J)
    Event code 37 (KEY_K)
    Event code 38 (KEY_L)
    Event code 39 (KEY_SEMICOLON)
    Event code 40 (KEY_APOSTROPHE)
    Event code 41 (KEY_GRAVE)
    Event code 42 (KEY_LEFTSHIFT)
    Event code 43 (KEY_BACKSLASH)
    Event code 44 (KEY_Z)
    Event code 45 (KEY_X)
    Event code 46 (KEY_C)
    Event code 47 (KEY_V)
    Event code 48 (KEY_B)
    Event code 49 (KEY_N)
    Event code 50 (KEY_M)
    Event code 51 (KEY_COMMA)
    Event code 52 (KEY_DOT)
    Event code 53 (KEY_SLASH)
    Event code 54 (KEY_RIGHTSHIFT)
    Event code 55 (KEY_KPASTERISK)
    Event code 56 (KEY_LEFTALT)
    Event code 57 (KEY_SPACE)
    Event code 58 (KEY_CAPSLOCK)
    Event code 59 (KEY_F1)
    Event code 60 (KEY_F2)
    Event code 61 (KEY_F3)
    Event code 62 (KEY_F4)
    Event code 63 (KEY_F5)
    Event code 64 (KEY_F6)
    Event code 65 (KEY_F7)
    Event code 66 (KEY_F8)
    Event code 67 (KEY_F9)
    Event code 68 (KEY_F10)
    Event code 69 (KEY_NUMLOCK)
    Event code 70 (KEY_SCROLLLOCK)
    Event code 71 (KEY_KP7)
    Event code 72 (KEY_KP8)
    Event code 73 (KEY_KP9)
    Event code 74 (KEY_KPMINUS)
    Event code 75 (KEY_KP4)
    Event code 76 (KEY_KP5)
    Event code 77 (KEY_KP6)
    Event code 78 (KEY_KPPLUS)
    Event code 79 (KEY_KP1)
    Event code 80 (KEY_KP2)
    Event code 81 (KEY_KP3)
    Event code 82 (KEY_KP0)
    Event code 83 (KEY_KPDOT)
    Event code 85 (KEY_ZENKAKUHANKAKU)
    Event code 86 (KEY_102ND)
    Event code 87 (KEY_F11)
    Event code 88 (KEY_F12)
    Event code 89 (KEY_RO)
    Event code 90 (KEY_KATAKANA)
    Event code 91 (KEY_HIRAGANA)
    Event code 92 (KEY_HENKAN)
    Event code 93 (KEY_KATAKANAHIRAGANA)
    Event code 94 (KEY_MUHENKAN)
    Event code 95 (KEY_KPJPCOMMA)
    Event code 96 (KEY_KPENTER)
    Event code 97 (KEY_RIGHTCTRL)
    Event code 98 (KEY_KPSLASH)
    Event code 99 (KEY_SYSRQ)
    Event code 100 (KEY_RIGHTALT)
    Event code 102 (KEY_HOME)
    Event code 103 (KEY_UP)
    Event code 104 (KEY_PAGEUP)
    Event code 105 (KEY_LEFT)
    Event code 106 (KEY_RIGHT)
    Event code 107 (KEY_END)
    Event code 108 (KEY_DOWN)
    Event code 109 (KEY_PAGEDOWN)
    Event code 110 (KEY_INSERT)
    Event code 111 (KEY_DELETE)
    Event code 113 (KEY_MUTE)
    Event code 114 (KEY_VOLUMEDOWN)
    Event code 115 (KEY_VOLUMEUP)
    Event code 116 (KEY_POWER)
    Event code 117 (KEY_KPEQUAL)
    Event code 119 (KEY_PAUSE)
    Event code 121 (KEY_KPCOMMA)
    Event code 122 (KEY_HANGUEL)
    Event code 123 (KEY_HANJA)
    Event code 124 (KEY_YEN)
    Event code 125 (KEY_LEFTMETA)
    Event code 126 (KEY_RIGHTMETA)
    Event code 127 (KEY_COMPOSE)
    Event code 128 (KEY_STOP)
    Event code 129 (KEY_AGAIN)
    Event code 130 (KEY_PROPS)
    Event code 131 (KEY_UNDO)
    Event code 132 (KEY_FRONT)
    Event code 133 (KEY_COPY)
    Event code 134 (KEY_OPEN)
    Event code 135 (KEY_PASTE)
    Event code 136 (KEY_FIND)
    Event code 137 (KEY_CUT)
    Event code 138 (KEY_HELP)
    Event code 140 (KEY_CALC)
    Event code 142 (KEY_SLEEP)
    Event code 150 (KEY_WWW)
    Event code 152 (KEY_SCREENLOCK)
    Event code 158 (KEY_BACK)
    Event code 159 (KEY_FORWARD)
    Event code 161 (KEY_EJECTCD)
    Event code 163 (KEY_NEXTSONG)
    Event code 164 (KEY_PLAYPAUSE)
    Event code 165 (KEY_PREVIOUSSONG)
    Event code 166 (KEY_STOPCD)
    Event code 173 (KEY_REFRESH)
    Event code 176 (KEY_EDIT)
    Event code 177 (KEY_SCROLLUP)
    Event code 178 (KEY_SCROLLDOWN)
    Event code 183 (KEY_F13)
    Event code 184 (KEY_F14)
    Event code 185 (KEY_F15)
    Event code 186 (KEY_F16)
    Event code 187 (KEY_F17)
    Event code 188 (KEY_F18)
    Event code 189 (KEY_F19)
    Event code 190 (KEY_F20)
    Event code 191 (KEY_F21)
    Event code 192 (KEY_F22)
    Event code 193 (KEY_F23)
    Event code 194 (KEY_F24)
Properties:
Testing ... (interrupt to exit)
Event: time 1750951722.693216, type 1 (EV_KEY), code 30 (KEY_A), value 1    //按下键盘A键
Event: time 1750951722.693216, -------------- SYN_REPORT ------------
Event: time 1750951722.779091, type 1 (EV_KEY), code 30 (KEY_A), value 0    //松开键盘A键
Event: time 1750951722.779091, -------------- SYN_REPORT ------------
Event: time 1750951724.861094, type 1 (EV_KEY), code 48 (KEY_B), value 1    //按下键盘B键
Event: time 1750951724.861094, -------------- SYN_REPORT ------------
Event: time 1750951724.939164, type 1 (EV_KEY), code 48 (KEY_B), value 0    //松开键盘B键
Event: time 1750951724.939164, -------------- SYN_REPORT ------------
Event: time 1750951726.073052, type 1 (EV_KEY), code 46 (KEY_C), value 1    //按下键盘C键
Event: time 1750951726.073052, -------------- SYN_REPORT ------------
Event: time 1750951726.162165, type 1 (EV_KEY), code 46 (KEY_C), value 0    //松开键盘C键
Event: time 1750951726.162165, -------------- SYN_REPORT ------------
Event: time 1750951728.184164, type 1 (EV_KEY), code 42 (KEY_LEFTSHIFT), value 1    //按下键盘左SHIFT键
Event: time 1750951728.184164, -------------- SYN_REPORT ------------
Event: time 1750951728.287140, type 1 (EV_KEY), code 42 (KEY_LEFTSHIFT), value 0    //松开键盘左SHIFT键
Event: time 1750951728.287140, -------------- SYN_REPORT ------------
Event: time 1750951728.856174, type 1 (EV_KEY), code 29 (KEY_LEFTCTRL), value 1     //按下键盘左CTRL键
Event: time 1750951728.856174, -------------- SYN_REPORT ------------
Event: time 1750951728.922137, type 1 (EV_KEY), code 29 (KEY_LEFTCTRL), value 0     //松开键盘左CTRL键
Event: time 1750951728.922137, -------------- SYN_REPORT ------------
Event: time 1750951730.739144, type 1 (EV_KEY), code 56 (KEY_LEFTALT), value 1      //按下键盘左ALT键
Event: time 1750951730.739144, -------------- SYN_REPORT ------------
Event: time 1750951730.831123, type 1 (EV_KEY), code 56 (KEY_LEFTALT), value 0      //松开键盘左ALT键
Event: time 1750951730.831123, -------------- SYN_REPORT ------------
Event: time 1750951736.218098, type 1 (EV_KEY), code 28 (KEY_ENTER), value 1        //按下键盘回车键
Event: time 1750951736.218098, -------------- SYN_REPORT ------------
Event: time 1750951736.272955, type 1 (EV_KEY), code 28 (KEY_ENTER), value 0        //松开键盘回车键
Event: time 1750951736.272955, -------------- SYN_REPORT ------------

键盘按键较多可自行测试对比按下的按键和上报的事件是否一致。

如果是使用带桌面的镜像，可在桌面上直接测试鼠标、键盘，或者浏览器搜索“在线鼠标测试”、“在线键盘测试”，如键盘测试：

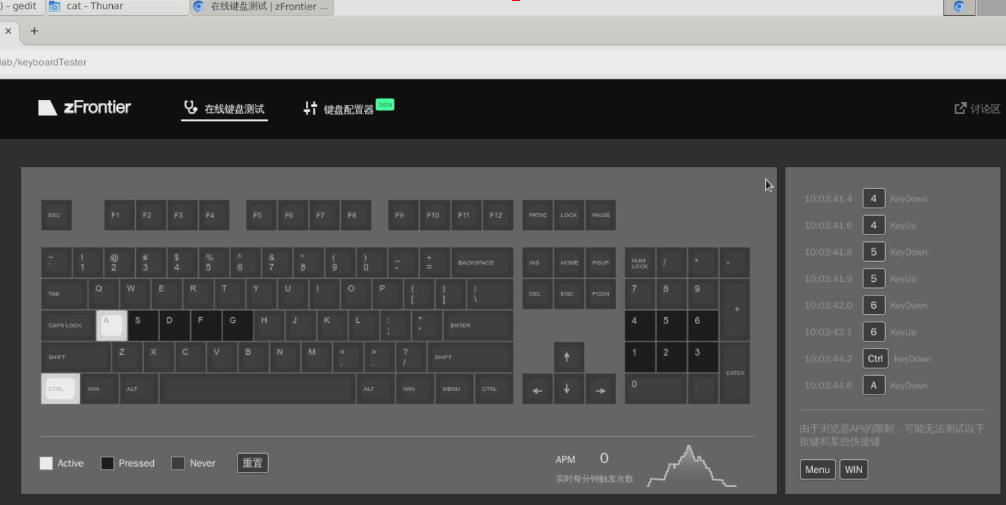

../_images/subsystem_usb_subsystem_7.jpg

键盘测试参考网站：https://www.zfrontier.com/lab/keyboardTester

5.6.7. 实验注意事项

  • 协议适配：本驱动仅支持USB HID引导协议键鼠设备，不支持自定义HID协议、复合USB设备，非常规键鼠可能无法识别。

  • 驱动冲突：系统默认自带hid-generic通用驱动，加载本驱动前需屏蔽系统HID驱动。

  • DMA缓冲区限制：固定申请8字节DMA缓冲区，适配标准键鼠报告长度，不可随意修改，否则会导致数据解析错乱。

  • URB重提机制：禁止删除中断回调中的URB重提机制，删除后设备只能上报一次数据，无法持续监听输入。

  • 资源释放：设备断开、模块卸载必须完整释放URB、DMA内存、输入设备，否则会造成内核内存泄漏、设备节点残留。

  • 按键映射：键码映射表覆盖标准按键，小众多媒体按键可能无映射，属于正常现象。
