5. Linux内核异步通知¶

在Linux内核驱动开发中，异步通知是一种高效的IO事件通知机制，与阻塞IO、非阻塞IO共同构成了Linux内核IO模型的核心体系。阻塞IO通过进程休眠等待IO就绪，非阻塞IO通过轮询或事件监听检测IO状态，而异步通知则打破了“主动等待”的模式，由内核在IO事件就绪时主动向应用层发送信号，通知应用程序处理IO操作。

5.1. 异步通知概念¶

异步通知（Asynchronous Notification），本质是一种“被动式”IO事件通知机制，核心逻辑是应用程序注册IO事件通知后，可正常执行其他任务，无需主动检测IO状态；当内核检测到IO事件就绪时，会主动向应用程序发送指定信号，应用程序捕获到信号后，再去处理对应的IO操作。

异步通知的核心是“信号驱动”，依托Linux内核的信号机制实现内核与应用层的通信，其核心目标是解决阻塞IO的“等待浪费”和非阻塞IO轮询的“CPU消耗”问题，实现IO事件的高效响应与资源的合理利用。

5.1.1. 与阻塞/非阻塞IO的区别¶

异步通知与阻塞IO、非阻塞IO的核心区别在于“IO事件的检测主体”和“进程的执行状态”，具体对比如下：

阻塞IO：进程主动发起IO请求，IO未就绪时进程休眠，检测主体是内核，进程处于被动等待状态，无需消耗CPU。
非阻塞IO：进程主动轮询检测IO状态，IO未就绪时立即返回错误，检测主体是应用程序，若不配合事件监听会消耗大量CPU。
异步通知：应用程序无需检测IO状态，由内核检测IO就绪后主动发送信号，检测主体是内核，进程可自由执行其他任务，CPU消耗低且响应实时。

5.2. 信号基础¶

异步通知的核心是信号通信，Linux内核提供了多种信号，其中最常用于异步通知的是SIGIO信号（异步IO信号），该信号专门用于通知应用程序“IO事件已就绪”。信号的核心特性信号是内核向进程发送的异步通知，进程收到信号后，会暂停当前执行的任务，转而执行预先注册的信号处理函数，处理完成后再恢复原有任务的执行；若未注册信号处理函数，进程会执行信号的默认行为（如终止进程、忽略信号等）。在异步通知中，需确保应用程序正确注册SIGIO信号的处理函数，且告知内核“当前进程需要接收该设备的SIGIO信号”，否则无法正常接收内核发送的IO事件通知。

具体可以参考应用手册的信号章节。

5.3. 异步通知原理¶

异步通知的实现依赖三个核心环节，三者协同完成IO事件的通知与处理：

信号注册：应用程序向内核注册信号处理函数，指定需要接收的信号，并告知内核自身进程ID，以便内核精准发送信号。
事件监听：驱动层检测IO事件状态，当IO就绪时，通过内核提供的函数向应用层发送注册的信号，完成通知触发。
信号处理：应用程序捕获到内核发送的信号后，执行预先注册的信号处理函数，在函数中完成IO数据传输、设备状态读取等操作。

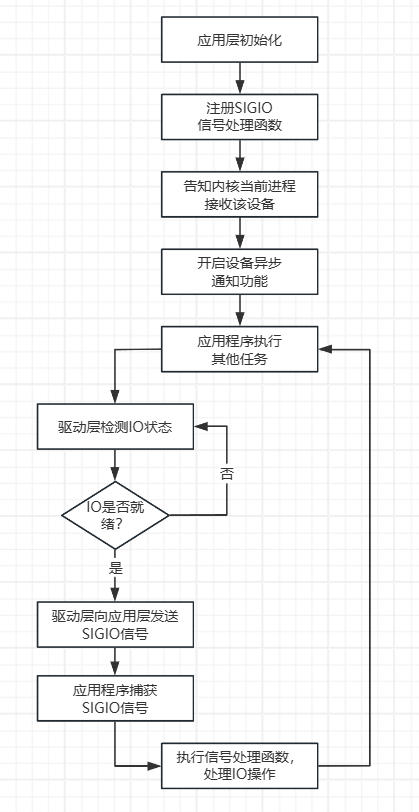

异步通知的整体执行流程图如下：

5.4. 异步通知内核常用函数¶

5.4.1. 异步通知辅助函数¶

5.4.1.1. fasync_helper函数¶

fasync_helper函数用于完成异步通知结构体的初始化、注册或注销，是连接应用层异步通知配置与驱动层信号发送的关键函数。当应用层开启或关闭异步通知时，该函数会自动更新异步通知结构体的状态。

函数原型：

int fasync_helper(int fd, struct file *filp, int on, struct fasync_struct **fasync);

参数说明：

fd：应用层打开设备的文件描述符。
filp：文件结构体指针，指向当前打开的设备文件。
on：控制标志，1表示注册异步通知，0表示注销异步通知。
fasync：异步通知结构体指针的指针，用于存储异步通知相关信息（如应用进程ID、信号类型）。

返回值：0表示操作成功；非0表示操作失败，返回对应的错误码。

5.4.2. 信号发送¶

5.4.2.1. kill_fasync函数¶

kill_fasync函数用于向应用层发送信号的核心函数，当IO事件就绪时，调用该函数向注册了异步通知的应用进程发送指定信号（通常为SIGIO），告知应用程序处理IO操作。

函数原型：

void kill_fasync(struct fasync_struct **fasync, int sig, int band);

参数说明：

fasync：异步通知结构体指针的指针，与fasync_helper函数中的参数一致，存储应用进程的通知信息。
sig：需要发送的信号，异步通知中常用SIGIO。
band：IO事件类型掩码，用于告知应用程序具体的IO事件，常用POLL_IN（表示数据可读）、POLL_OUT（表示数据可写）。

5.4.3. 异步通知回调函数¶

struct file_operations中的.fasync，当应用层通过fcntl函数开启或关闭异步通知时，内核会自动调用该函数，该函数内部通常会调用fasync_helper函数，完成异步通知的注册/注销。

函数原型：

int (*fasync)(int fd, struct file *filp, int on);

参数说明：与fasync_helper函数的前三个参数一致（fd、filp、on），用于传递应用层的异步通知配置信息。

返回值：通常返回fasync_helper函数的返回值，0表示成功，非0表示失败。

5.5. 异步通知应用层常用函数¶

5.5.1. 文件状态控制¶

5.5.1.1. fcntl函数¶

fcntl函数用于设置设备文件的异步通知相关属性，包括设置文件拥有者、开启异步通知标志等，是应用层开启异步通知的核心函数。

函数原型：

int fcntl(int fd, int cmd, ... /* arg */);

参数说明：

fd：设备文件描述符，由open函数返回。
cmd：操作命令，与异步通知相关的常用命令有两个：
- F_SETOWN：设置设备文件的拥有者为当前进程，让内核知道向哪个进程发送SIGIO信号。
- F_GETFL：获取当前文件的状态标志，用于后续添加异步通知标志。
- F_SETFL：设置文件的状态标志，添加FASYNC标志，开启文件的异步通知功能。
arg：可变参数，根据cmd的不同传递不同的值（如F_SETOWN时传递当前进程ID，F_SETFL时传递新的状态标志）。

返回值：根据cmd的不同返回不同结果，F_SETOWN、F_SETFL返回0表示成功，-1表示失败；F_GETFL返回当前文件的状态标志。

5.5.2. 信号注册¶

signal函数用于注册信号处理函数的函数，指定当收到某个信号时，执行对应的处理函数，是应用层接收异步通知信号的前提。

函数原型：

void (*signal(int signum, void (*handler)(int)))(int);

参数说明：

signum：需要注册的信号，异步通知中常用SIGIO。
handler：信号处理函数指针，指向当收到该信号时需要执行的函数，函数参数为信号值。

5.6. 异步通知实验¶

本实验在Linux中断子系统实验基础上进行修改，依托Linux异步通知机制，实现“按键触发中断->驱动发送异步通知->应用层响应通知”的完整流程，实现应用层无操作时休眠、有事件时实时响应的高效设计，理解异步通知在Linux驱动与应用层通信中的核心作用。

本章的示例代码目录为： linux_driver/22_asyncnoti

5.6.1. 设备树插件详解¶

设备树插件完整代码如下，本实验改为双边沿触发：

设备树插件(位于linux_driver/18_irq_subsystem/lubancat-led-overlay.dts)¶

 /dts-v1/;
 /plugin/;

 #include <dt-bindings/gpio/gpio.h>
 #include <dt-bindings/pinctrl/rockchip.h>
 #include <dt-bindings/interrupt-controller/irq.h>

 / {
     fragment@0 {
         target-path = "/";

         __overlay__ {
             led_test: led_test{
                 compatible = "fire,led_test";
                 led-gpios = <&gpio0 RK_PC7 GPIO_ACTIVE_HIGH>;
                 button-gpios= <&gpio1 RK_PB2 GPIO_ACTIVE_HIGH>;
                 interrupt-parent = <&gpio1>;
                 interrupts = <RK_PB2 IRQ_TYPE_EDGE_BOTH>;
                 pinctrl-names = "default";
                 pinctrl-0 = <&led_button_pin>;
             };
         };
     };

     fragment@1 {
         target = <&pinctrl>;

         __overlay__ {
             led_button_test {
                 led_button_pin: led_button_pin {
                     rockchip,pins =
                         <0 RK_PC7 RK_FUNC_GPIO &pcfg_pull_none>,
                         <1 RK_PB2 RK_FUNC_GPIO &pcfg_pull_up>;
                 };
             };
         };
     };

     fragment@2 {
         target = <&leds>;

         __overlay__ {
             status = "disabled";
         };
     };
 };

第18行，中断触发方式改为IRQ_TYPE_EDGE_BOTH（上升沿+下降沿触发），对应按键按下（下降沿）和松开（上升沿）两种状态，均触发中断并发送异步通知。

5.6.2. 驱动代码详解¶

核心数据结构定义

核心数据结构定义(位于linux_driver/22_asyncnoti/asyncnoti.c)¶

/* 定义 LED 字符设备结构体 */
struct led_chrdev {
    /* 字符设备结构体 */
    struct cdev dev;
    /* 自旋锁 */
    spinlock_t spinlock;
    /* LED 状态 */
    int led_state;
    /* LED 的 GPIO 描述符 */
    struct gpio_desc *led_gpio;
    /* 按钮的 GPIO 描述符 */
    struct gpio_desc *button_gpio;
    /* 消抖定时器 */
    struct timer_list debounce_timer;
    /* 中断号 */
    int irq;
    /* 按键状态 */
    int button_state;
    /* 异步通知结构体*/
    struct fasync_struct *fasync;
};

/* 定义 led_chrdev 结构体指针，用于动态分配内存管理 LED 硬件信息 */
static struct led_chrdev *led_cdev;

新增button_state成员，用于记录按键稳定状态，供应用层读取，配合异步通知实现状态同步;
新增异步通知结构体用于内核管理异步通知的应用层进程信息。

驱动初始化

驱动初始化(位于linux_driver/22_asyncnoti/asyncnoti.c)¶

static int pdrv_led_probe(struct platform_device *pdev)
{
    // 内存分配，从设备树获取资源，字符设备注册（省略重复代码）

    /* 初始化自旋锁 */
    spin_lock_init(&led_cdev->spinlock);

    /* 初始化消抖定时器 */
    timer_setup(&led_cdev->debounce_timer, button_debounce_callback, 0);

    /* 默认关闭 LED */
    led_cdev->led_state = 0;

    /* 初始化按键状态，默认处于高电平 */
    led_cdev->button_state = 1;

    /* 初始化异步通知结构体为NULL */
    led_cdev->fasync = NULL;

    /* 获取按键GPIO对应的中断号 */
    led_cdev->irq = gpiod_to_irq(led_cdev->button_gpio);
    if (led_cdev->irq < 0) {
        ret = led_cdev->irq;
        /* 打印获取中断号失败 */
        printk(KERN_ERR "Failed to get button IRQ: %d\n", ret);
        /* 跳转到错误处理标签 */
        goto device_err;
    }

    /* 申请中断，下降沿触发 */
    ret = devm_request_irq(&pdev->dev, led_cdev->irq, button_irq_handler,
                    IRQF_TRIGGER_FALLING | IRQF_TRIGGER_RISING,
                    "button_irq", led_cdev);
    if (ret < 0) {
        /* 打印申请中断失败 */
        printk(KERN_ERR "Failed to request IRQ: %d\n", ret);
        /* 跳转到错误处理标签 */
        goto device_err;
    }

    return 0;

    // 错误处理（省略重复代码）
}

第15行：初始化按键状态，默认内部上拉，电平处于高电平，值设置为1；
第18行：初始化异步通知结构体为NULL。

异步通知函数实现

异步通知需实现fasync操作函数（初始化/清理fasync结构体），并在合适时机调用kill_fasync发送信号，通知应用层。

异步通知函数(位于linux_driver/22_asyncnoti/asyncnoti.c)¶

/* 定义字符设备的文件操作结构体 */
static struct file_operations pdrv_led_fops = {
    .owner = THIS_MODULE,
    .open = pdrv_led_open,
    .release = pdrv_led_release,
    .write = pdrv_led_write,
    .read = pdrv_led_read,
    .fasync = pdrv_led_fasync,
};

/* 异步通知处理函数：初始化/清理异步通知结构体 */
static int pdrv_led_fasync(int fd, struct file *filp, int on)
{
    /* 从文件结构体的私有数据中获取 led_chrdev 结构体指针 */
    struct led_chrdev *led_cdev = filp->private_data;

    /* 调用内核异步通知辅助函数，初始化/清理fasync结构体 */
    return fasync_helper(fd, filp, on, &led_cdev->fasync);
}

/* 消抖定时器回调函数：确认按键稳定按下后翻转LED */
static void button_debounce_callback(struct timer_list *t)
{
    /* 反向找到包含这个定时器的设备结构体 led_chrdev 指针 */
    struct led_chrdev *led_cdev = from_timer(led_cdev, t, debounce_timer);

    /* 用于保存中断状态信息 */
    unsigned long flags;

    /* 获取自旋锁并保存中断状态 */
    spin_lock_irqsave(&led_cdev->spinlock, flags);

    /* 读取稳定后的按键电平 */
    led_cdev->button_state = gpiod_get_value(led_cdev->button_gpio);

    /* 低电平表示按键稳定按下 */
    if(led_cdev->button_state == 0){

        /* 翻转LED电平状态 */
        gpiod_set_value(led_cdev->led_gpio, !gpiod_get_value(led_cdev->led_gpio));
    }

    /* 无论按下还是松开，都发送信号通知应用层 */
    kill_fasync(&led_cdev->fasync, SIGIO, POLL_IN);

    /* 释放自旋锁并恢复中断状态 */
    spin_unlock_irqrestore(&led_cdev->spinlock, flags);

    /* 按键按下打印日志 */
    if(led_cdev->button_state == 0){
        printk(KERN_INFO "按键已按下，LED状态翻转\n");
    } else {
        printk(KERN_INFO "按键已松开\n");
    }
}

fasync函数：是字符设备文件操作的成员，应用层开启异步通知时（设置FASYNC标志），内核会调用该函数，通过fasync_helper初始化fasync结构体，关联应用层进程；
kill_fasync函数：在定时器回调中调用，向应用层发送SIGIO信号，告知应用层“按键状态已变化，可读取”，是异步通知的核心触发动作；

read函数

read函数供应用层读取按键状态，通过自旋锁保护共享数据，保证数据一致性。

pdrv_led_read函数(位于linux_driver/22_asyncnoti/asyncnoti.c)¶

static ssize_t pdrv_led_read(struct file *filp, char __user *buf, size_t count, loff_t *ppos)
{
    /* 从文件结构体的私有数据中获取 led_chrdev 结构体指针 */
    struct led_chrdev *led_cdev = filp->private_data;

    int ret = 0;

    /* 临时变量，用于存储读取的按键状态 */
    int btn_state;

    /* 按键状态是实时状态，每次读取都重置 ppos，从头开始读最新的数据 */
    *ppos = 0;

    /* 自旋锁加锁保护读取共享数据 */
    spin_lock(&led_cdev->spinlock);

    /* 非阻塞IO判断：若为非阻塞模式，且按键未按下，返回-EAGAIN */
    if ((filp->f_flags & O_NONBLOCK) && !led_cdev->button_pressed) {
        /* 解锁后再返回，避免死锁 */
        spin_unlock(&led_cdev->spinlock);
        return -EAGAIN;
    }

    /* 读取当前按键电平 */
    btn_state = led_cdev->button_state;

    /* 自旋锁解锁 */
    spin_unlock(&led_cdev->spinlock);

    /* 如果不使用临时变量加锁保护，直接返回led_cdev->button_state，
    可能会因为copy_to_user睡眠，如果此时定时器中断触发修改button_state，
    数据一致性无法保证 */

    /* 将按键状态拷贝到用户空间 */
    if (copy_to_user(buf, &btn_state, min(count, sizeof(btn_state)))) {
        ret = -EFAULT;
        return ret;
    }

    /*  更新 ppos，反映本次读取的字节数 */
    *ppos += min(count, sizeof(btn_state));

    /* 返回实际读取的字节数 */
    ret = min(count, sizeof(btn_state));
    return ret;
}

release函数

pdrv_led_release函数(位于linux_driver/22_asyncnoti/asyncnoti.c)¶

static int pdrv_led_release(struct inode *inode, struct file *filp)
{
    /* 清理异步通知资源 */
    pdrv_led_fasync(-1, filp, 0);

    printk("pdrv_led release\r\n");

    return 0;
}

调用pdrv_led_fasync(-1, filp, 0)，清理异步通知资源，避免内存泄漏；

5.6.3. 应用层代码详解¶

应用层需配合驱动实现异步通知响应：注册SIGIO信号处理函数、设置文件拥有者、开启异步通知标志，实现“休眠等待->信号响应->读取状态”的流程，无需轮询。

asyncnoti_app.c(位于linux_driver/22_asyncnoti/asyncnoti_app.c)¶

#include <stdio.h>
#include <unistd.h>
#include <sys/types.h>
#include <sys/stat.h>
#include <fcntl.h>
#include <stdlib.h>
#include <string.h>
#include <signal.h>

// 定义全局变量，用于存储文件描述符
int fd;

// 信号处理函数，当接收到 SIGIO 信号时调用
void sigio_handler(int signum) {
    int ret;
    int button_state;

    // 读取按键状态
    ret = read(fd, &button_state, sizeof(int));
    if (ret < 0) {
        perror("read error");
        return;
    }
    printf("button_state = %d\n", button_state);
}

int main(int argc, char *argv[]) {
    int ret;

    if (argc != 2) {
        printf("Usage: ./asyncnoti_app /dev/asyncnoti\n");
        return -1;
    }

    // 打开设备文件
    fd = open(argv[1], O_RDONLY | O_NONBLOCK);
    if (fd < 0) {
        printf("ERROR: %s file open failed!\n", argv[1]);
        return -1;
    }

    // 注册信号处理函数
    signal(SIGIO, sigio_handler);

    // 设置文件的拥有者为当前进程
    ret = fcntl(fd, F_SETOWN, getpid());
    if (ret < 0) {
        perror("fcntl F_SETOWN");
        close(fd);
        return -1;
    }

    // 获取当前文件状态标志
    int flags = fcntl(fd, F_GETFL);
    if (flags < 0) {
        perror("fcntl F_GETFL");
        close(fd);
        return -1;
    }

    // 开启异步通知功能
    ret = fcntl(fd, F_SETFL, flags | FASYNC);
    if (ret < 0) {
        perror("fcntl F_SETFL");
        close(fd);
        return -1;
    }

    // 进入无限循环，等待信号
    while (1) {
        pause();
    }

    // 关闭文件描述符
    close(fd);
    return 0;
}

应用层步骤：

第43行：注册SIGIO信号处理函数：通过signal函数，将SIGIO信号与sigio_handler绑定，驱动发送SIGIO时，应用层执行该函数；
第46行：设置文件拥有者：通过fcntl(fd, F_SETOWN, getpid())，告知内核“向当前进程发送该设备的SIGIO信号”；
第62行：开启异步通知：通过fcntl设置FASYNC标志，触发驱动的fasync函数，完成异步通知的初始化；
第71行：休眠等待：通过pause()函数让进程休眠，避免CPU空转，直到收到SIGIO信号后唤醒，执行信号处理函数。

5.6.4. 编译设备树和驱动¶

此部分和Linux中断子系统实验完全一致不作过多说明。

编译得到设备树插件lubancat-led-overlay.dtb、驱动模块asyncnoti.ko和应用程序asyncnoti_app。

5.6.5. 程序运行结果¶

如出现 Permission denied 或类似字样，请注意用户权限，大部分操作硬件外设的功能，几乎都需要root用户权限，简单的解决方案是在执行语句前加入sudo或以root用户运行程序。

设备树插件加载方法和设备树插件实验完全一致，加载设备树插件并重启板卡后会发现系统心跳灯默认没有闪烁，是因为我们使用设备树插件关闭了leds节点，释放了引脚。

使用以下命令加载驱动：

#加载驱动
sudo insmod asyncnoti.ko

#信息输出如下
[   48.115938] led platform driver init
[   48.116491] led platform driver probe
[   48.116631] major=236, minor=0

#运行应用程序
sudo ./asyncnoti_app /dev/asyncnoti

#打开新终端或应用程序后台运行，查看程序CPU占用率
ps aux | grep asyncnoti_app

#信息输出如下，
root       14397  0.0  0.0   1788   420 ttyFIQ0  S    17:50   0:00 ./asyncnoti_app /dev/asyncnoti

#14397：进程ID
#第一个0.0：CPU使用率0
#第二个0.0：内存使用率0

应用程序启动后，无按键操作时处于休眠状态，CPU占用率为0。

使用杜邦线一端连接按键引脚，另一端多次连接和断开连接GND引脚模拟按键按下和松开，信息打印如下：

[  402.756463] 按键已按下，LED状态翻转
button_state = 0
[  403.043123] 按键已松开
button_state = 1
[  403.843110] 按键已按下，LED状态翻转
button_state = 0
[  404.109927] 按键已松开
button_state = 1

每一次按键按下/松开，都会触发中断，驱动发送SIGIO信号，应用层被唤醒，读取并打印按键状态。

5.6.6. 实验注意事项¶

异步通知开启三要素缺一不可：应用层必须完成“注册SIGIO信号处理函数->设置文件拥有者->开启FASYNC标志”，否则无法收到驱动发送的通知；
驱动中fasync函数必须调用fasync_helper：该函数是内核提供的异步通知辅助函数，负责初始化/清理fasync结构体，未调用会导致异步通知失效；
kill_fasync调用时机：需在中断底半部（定时器回调）中调用，确保按键状态稳定后再发送通知，避免应用层读取到不稳定的电平；
中断触发方式匹配：驱动中中断申请的触发方式（IRQF_TRIGGER_FALLING | IRQF_TRIGGER_RISING）必须与设备树一致，否则中断无法触发，异步通知也无法生效；
应用层文件打开方式：建议用O_NONBLOCK非阻塞方式打开设备，避免read函数阻塞应用层进程（虽有异步通知，但增加非阻塞更稳妥）。
