1. Linux内核DMA与IOMMU¶
在Linux系统中，CPU是数据运算核心，而外设是数据交互核心，若所有数据搬运都由CPU参与，会产生大量内存拷贝、总线等待开销，严重占用CPU算力，降低系统吞吐与实时性。
DMA（Direct Memory Access，直接内存访问）子系统的核心作用是解放CPU，允许外设直接与内存进行数据传输，无需CPU逐字节拷贝，仅需CPU发起传输指令、等待传输完成中断即可，大幅提升大数据传输场景的效率。
而随着64位平台、大内存、多设备并发场景普及，普通DMA存在地址不隔离、32位寻址受限、物理内存碎片化访问不安全等问题。 IOMMU（Input/Output Memory Management Unit，输入输出内存管理单元）应运而生，为DMA设备提供硬件地址翻译、内存隔离、权限管控、大内存寻址能力，是现代ARM64、X86平台必不可少的I/O虚拟化与内存管理单元。
1.1. DMA核心概念¶
1.1.1. DMA基础定义¶
DMA是Linux系统中独立于CPU的专用硬件数据搬运控制器，集成于SoC内部或外接总线控制器。其核心作用是卸载CPU的数据拷贝工作，实现内存与外设、内存与内存之间的全自动数据传输，全程无需CPU逐字节干预数据读写，仅需CPU在传输前配置参数、传输后处理中断即可。
1.1.2. DMA传输类型¶
Linux内核DMA子系统支持三类标准传输方式，适配不同应用场景：
外设到内存（DEV_TO_MEM）：摄像头、麦克风、SD卡等外设采集数据，通过DMA自动写入系统内存；
内存到外设（MEM_TO_DEV）：系统内存中的图像、音频、数据，通过DMA自动推送至显示屏、喇叭、网络网口；
内存到内存（MEM_TO_MEM）：无需CPU参与，DMA直接完成两块内存区域的数据拷贝，适用于大数据内存迁移。
1.1.3. DMA内存工作类型¶
Linux内核DMA子系统根据内存映射方式、缓存一致性、内存形态、传输机制，将DMA分为三大核心类型：一致性DMA（Coherent DMA）、流式DMA（Streaming DMA）、散射-聚集DMA（Scatter-Gather DMA）。
1.1.3.1. 一致性DMA¶
一致性DMA内存是内核为DMA设备专属分配的硬件自动缓存一致的物理连续内存。该内存由硬件保证CPU Cache与设备内存数据实时同步，软件无需手动刷新、失效缓存，CPU与DMA设备可随时读写数据且数据完全一致。
核心特性：
物理内存连续、IOVA虚拟地址连续，完全适配DMA硬件寻址要求；
硬件自动维护Cache一致性，无缓存脏数据问题；
分配阶段固定映射，生命周期内地址不变；
内存开销大，内核会预留对齐、冗余内存，内存利用率低。
适用场景：
仅适用于小数据、频繁读写、控制交互类场景：设备状态寄存器缓冲区、指令交互缓冲区、中断状态缓存、小型协议头数据，不适合大数据批量传输。
优缺点：
优点：开发简单、无需缓存操作、数据稳定性高、无同步异常；
缺点：内存浪费严重、不支持超大内存分配、系统长期运行易内存碎片化。
1.1.3.2. 流式DMA¶
流式DMA是基于系统普通动态内存的临时映射DMA传输机制，无固定内存预留，可直接复用内核栈内存、kmalloc内存、用户态内存，由开发者软件手动管理缓存一致性，是大数据流式传输的首选方案。
核心特性：
支持动态映射、临时使用、用完即释，内存利用率极高；
无硬件自动缓存同步，必须手动根据传输方向操作缓存；
单次映射对应单次传输，不支持长期持有DMA地址；
内存可以是物理连续普通内存，适配常规DMA通道。
适用场景：
适用于大数据、单次批量、流式收发场景：网络数据包收发、视频帧传输、音频数据流、SD卡高速读写、USB批量传输。
优缺点：
优点：内存利用率高、无冗余开销、支持超大批量数据传输、性能最优；
缺点：开发复杂度高，缓存同步错误会导致数据错乱、传输失败，需严格匹配数据传输方向。
1.1.3.3. 散射-聚集DMA¶
散射聚集DMA是Linux高级DMA传输机制，专门解决物理内存碎片化问题。无需连续物理内存，可将多块离散的物理内存页，通过内核SG链表整理后，一次性提交给DMA控制器完成连续传输，是高性能大数据传输的核心方案。
核心特性：
支持物理不连续、虚拟连续内存传输，彻底规避内存碎片化问题；
一次配置、多块内存批量传输，减少DMA配置次数，降低CPU开销；
需要硬件DMA控制器支持SG模式，普通简易DMA控制器不兼容；
搭配IOMMU可实现极致的内存利用率与传输稳定性。
适用场景：
适用于超大块数据、多段缓存拼接、内存高度碎片化场景：4K视频编解码、千兆/万兆网络数据包、大型文件读写、GPU图像渲染数据传输。
优缺点：
优点：无需连续大块物理内存、内存利用率100%、传输效率最高、适配系统长期运行碎片化场景；
缺点：依赖硬件SG能力、驱动开发复杂度最高、需要维护SG链表结构。
1.1.4. DMA工作流程¶
Linux DMA的工作逻辑可概括为：CPU配置、硬件搬运、中断收尾、资源释放4个步骤。
初始化配置
该阶段由CPU执行，仅执行一次。驱动预先完成基础配置：配置设备DMA寻址掩码、分配对应类型的DMA内存、申请空闲DMA通道、配置传输方向与传输长度，初始化DMA硬件寄存器参数。
硬件自动传输
该阶段由无CPU参与。开启DMA通道后，DMA控制器自动抢占总线，根据预设参数独立完成内存与外设之间的数据批量搬运，全程无需CPU干预，自主完成数据传输。
中断收尾处理
该阶段由CPU轻量介入。数据传输完成或出现异常时，DMA触发硬件中断，CPU响应中断，完成数据校验、业务处理、清空中断标志、复位通道等收尾操作，等待下一次传输。
资源释放
业务结束或驱动卸载时，关闭DMA通道、释放DMA内存、归还硬件通道资源、注销中断，避免内存泄漏和硬件资源占用。
1.2. IOMMU核心概念¶
1.2.1. IOMMU基础定义¶
IOMMU是专门为DMA设备设计的硬件内存管理单元，对标CPU侧的MMU（内存管理单元）。CPU的MMU负责CPU虚拟地址转物理地址，服务于进程内存管理； 而IOMMU负责设备IO虚拟地址（IOVA）转系统物理地址（PA），专门服务于所有DMA外设的内存访问。
现在的64位嵌入式设备、服务器全部标配IOMMU，主要用来解决普通DMA的各种短板，提升系统稳定性、安全性，同时支持虚拟机设备直通功能。
1.2.2. 传统裸DMA的致命缺陷¶
没有IOMMU的系统，DMA设备直接裸奔访问物理内存，漏洞和缺陷非常明显：
大内存用不了：很多老旧DMA设备最多只能访问4GB内存，现在设备8G/16G大内存的高位空间完全无法使用；
碎片内存用不了：普通DMA必须用整块连续内存，系统运行久了内存碎片化，没有大块内存就无法传输大数据；
毫无安全性：所有设备共用同一内存空间，一个设备出问题、或者恶意程序可以随意篡改系统内核和其他设备的内存，直接导致系统崩溃；
无权限管控：所有设备默认拥有全部内存读写权限，没有任何限制，安全隐患极大
1.2.3. IOMMU核心功能¶
地址翻译：给DMA设备用虚拟地址，IOMMU自动翻译成真实物理地址。让只能访问4GB的老旧设备，也能使用全部64位大内存，同时把零散内存拼接成整块可用内存；
设备隔离：给每个设备单独划分独立内存空间，就像给每个设备单独分配“独立房间”，互不打扰，一个设备故障不会影响其他设备和系统；
权限管控：可以单独设置某块内存只能读、不能写，禁止外设篡改系统核心内存数据，从硬件层面防崩溃、防篡改；
碎片整合：把系统零散的内存碎片，通过地址映射拼接成设备可用的连续内存，大幅提升内存利用率；
虚拟机直通：支持把物理硬件直接分配给虚拟机使用，提升虚拟机的硬件性能。
1.3. DMA与IOMMU关联与工作流程¶
总结二者关系：DMA是数据搬运的执行者，IOMMU是DMA访问内存的管控者与翻译者。DMA负责“搬数据”，IOMMU负责“管地址、管权限、管隔离”，二者协同完成安全、高效的I/O数据传输。
有无IOMMU系统传输流程对比：
无IOMMU系统：CPU分配物理连续内存 -> 直接将物理地址告知DMA设备 -> DMA直接访问物理内存完成数据传输，无地址翻译、无权限校验。
有IOMMU系统：CPU分配物理内存 -> IOMMU创建页表，建立“IOVA虚拟地址->物理地址”映射 -> CPU将IOVA虚拟地址下发给DMA设备 -> DMA通过IOVA发起内存访问 -> IOMMU硬件实时翻译为物理地址、校验访问权限 -> 完成数据读写传输。
1.4. DMA核心结构体¶
注解
本章节主要是为了后续使用DMA子系统的复杂驱动（如DRM驱动）作前置铺垫的，以下涉及一些结构体和函数可能出现得很突兀，是为了方便后续章节出现的结构体和函数可以从本章节找到。
1.4.1. DMA控制器设备结构体¶
DMA控制器设备结构体（struct dma_device）用于描述一个DMA控制器硬件，包含控制器属性、通道、操作函数集，是实现多DMA控制器共存、资源统一调度、标准化DMA传输开发的基础核心结构体。
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 | struct dma_device {
struct kref ref; // 设备引用计数
unsigned int chancnt; // 可用DMA通道总数
struct list_head channels; // 所属DMA通道链表
struct list_head global_node; // 全局DMA设备链表节点
dma_cap_mask_t cap_mask; // 控制器能力掩码，标识支持的传输类型
enum dma_residue_granularity residue_granularity; // 传输剩余数据精度
struct device *dev; // 绑定的内核设备结构体
struct module *owner; // 模块所有者
/* 通道资源申请与释放 */
int (*device_alloc_chan_resources)(struct dma_chan *chan);
void (*device_free_chan_resources)(struct dma_chan *chan);
/* 核心传输预处理接口 */
// 内存拷贝DMA
struct dma_async_tx_descriptor *(*device_prep_dma_memcpy)(
struct dma_chan *chan, dma_addr_t dst, dma_addr_t src,
size_t len, unsigned long flags);
// 外设散射聚集DMA
struct dma_async_tx_descriptor *(*device_prep_slave_sg)(
struct dma_chan *chan, struct scatterlist *sgl,
unsigned int sg_len, enum dma_transfer_direction direction,
unsigned long flags, void *context);
// 循环DMA传输，音频/视频周期性传输使用
struct dma_async_tx_descriptor *(*device_prep_dma_cyclic)(
struct dma_chan *chan, dma_addr_t buf_addr, size_t buf_len,
size_t period_len, enum dma_transfer_direction direction,
unsigned long flags);
/* 设备控制接口 */
int (*device_config)(struct dma_chan *chan,
struct dma_slave_config *config); // 通道参数配置
int (*device_pause)(struct dma_chan *chan); // 暂停传输
int (*device_resume)(struct dma_chan *chan); // 恢复传输
int (*device_terminate_all)(struct dma_chan *chan); // 终止所有传输
/* 状态查询与任务下发 */
enum dma_status (*device_tx_status)(struct dma_chan *chan,
dma_cookie_t cookie,
struct dma_tx_state *txstate);
void (*device_issue_pending)(struct dma_chan *chan); // 下发pending任务
/* 其他成员省略 */
};
|
1.4.2. DMA通道结构体¶
DMA通道结构体（struct dma_chan）用于抽象、描述单条DMA物理通道的全部属性、运行状态、挂载归属与私有配置，是驱动操作、管理、调度单条DMA传输通路的核心载体。
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 | struct dma_chan {
struct dma_device *device; // 所属DMA控制器设备
struct device *slave; // 绑定的从设备
dma_cookie_t cookie; // 当前传输Cookie标记
dma_cookie_t completed_cookie; // 已完成传输Cookie标记
/* sysfs文件系统节点属性 */
int chan_id; // 通道唯一ID
struct dma_chan_dev *dev; // 通道设备节点
const char *name; // 通道名称
struct list_head device_node; // 挂载到dma_device的链表节点
struct dma_chan_percpu __percpu *local; // 多核私有数据
int client_count; // 绑定客户端数量
int table_count; // 传输描述符表数量
/* DMA路由配置 */
struct dma_router *router; // DMA路由控制器
void *route_data; // 路由私有数据
void *private; // 厂商自定义私有数据
/* 其他成员省略 */
};
|
1.4.3. DMA通道设备节点结构体¶
DMA通道设备节点结构体（struct dma_chan_dev）是DMA通道对应的设备节点管理结构体，用于将抽象的DMA通道实例化为内核标准设备， 在sysfs文件系统中生成独立的通道设备节点，支撑DMA通道的用户态查询、调试与状态管理，是DMA通道设备化、可视化管理的基础结构体。
1 2 3 4 5 6 | struct dma_chan_dev {
struct dma_chan *chan; // 绑定对应的DMA通道结构体
struct device device; // 内核标准设备结构体
int dev_id; // 通道设备唯一ID
bool chan_dma_dev; // 标记是否为DMA通道专属设备
};
|
1.4.4. DMA共享缓冲区结构体¶
DMA共享缓冲区结构体（struct dma_buf）是Linux内核DMA共享缓冲区（DMA-BUF）的核心管理结构体，用于实现跨设备、跨驱动、跨进程的DMA内存共享。 统一管理一块DMA可用物理缓冲区的生命周期、设备挂载、同步与操作方法，是多媒体、GPU、摄像头、多设备协同DMA传输的核心基础结构体，支撑内存零拷贝共享传输。
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 | struct dma_buf {
size_t size; // DMA缓冲区总大小
struct file *file; // 文件指针，用于引用计数与跨进程共享
struct list_head attachments; // 挂载的设备附件链表，记录绑定的DMA设备
const struct dma_buf_ops *ops; // 缓冲区专属操作方法集
struct mutex lock; // 互斥锁，保护链表、映射等操作
unsigned vmapping_counter; // 虚拟映射引用计数
struct iosys_map vmap_ptr; // 内核虚拟映射地址
const char *exp_name; // 缓冲区导出模块名称
struct module *owner; // 所属内核模块，用于生命周期管理
struct list_head list_node; // 全局DMA-BUF链表节点
void *priv; // 厂商自定义私有数据
struct dma_resv *resv; // 缓冲区同步屏障对象，用于DMA异步同步
/* 其他成员省略 */
};
|
1.4.5. DMA缓冲区设备挂载结构体¶
DMA缓冲区设备挂载结构体（struct dma_buf_attachment）是DMA-BUF子系统的设备挂载核心结构体，用于建立DMA共享缓冲区与外设设备的绑定关系。 每一个设备挂载一块DMA共享缓冲区时，内核都会生成一个attachment实例，用于记录设备信息、缓冲区映射表、传输方向、DMA映射属性与私有数据，是实现多设备、跨驱动零拷贝共享DMA内存的关键载体。
1 2 3 4 5 6 7 8 9 | struct dma_buf_attachment {
struct dma_buf *dmabuf; // 绑定的DMA共享缓冲区
struct device *dev; // 挂载的目标外设设备
struct list_head node; // 挂载到dmabuf的链表节点
struct sg_table *sgt; // 缓冲区散射聚集映射表
enum dma_data_direction dir; // DMA数据传输方向
void *priv; // 私有扩展数据
unsigned long dma_map_attrs; // DMA映射属性标识
};
|
1.4.6. DMA缓冲区导出信息结构体¶
DMA缓冲区导出信息结构体（struct dma_buf_export_info）是DMA-BUF子系统的缓冲区导出配置结构体，用于驱动创建自定义DMA共享缓冲区时，统一传入缓冲区基础配置参数。
1 2 3 4 5 6 7 8 9 | struct dma_buf_export_info {
const char *exp_name; // 缓冲区导出名称
struct module *owner; // 所属内核模块，用于生命周期管理
const struct dma_buf_ops *ops; // 自定义DMA缓冲区操作方法集
size_t size; // 待创建缓冲区总大小
int flags; // 缓冲区创建属性标志
struct dma_resv *resv; // 缓冲区异步同步屏障对象
void *priv; // 驱动自定义私有数据
};
|
1.4.7. DMA-IOMMU映射管理结构体¶
DMA-IOMMU映射管理结构体（struct dma_iommu_mapping）是DMA与IOMMU联动的底层映射管理核心结构体，专门用于维护DMA设备的IOMMU虚拟地址空间映射关系。负责管理IOVA地址位图分配、绑定IOMMU地址域、维护映射资源引用计数与线程锁，实现DMA设备IOVA地址的批量分配、回收与安全管控。
1 2 3 4 5 6 7 8 9 10 | struct dma_iommu_mapping {
struct iommu_domain *domain; // 绑定的IOMMU地址域
unsigned long **bitmaps; // IOVA地址分配位图数组
unsigned int nr_bitmaps; // 位图数组数量
size_t bitmap_size; // 单张位图大小
dma_addr_t base; // IOMMU映射IOVA基地址
spinlock_t lock; // 位图操作自旋锁
struct kref kref; // 映射资源引用计数
};
|
1.5. DMA子系统核心函数¶
1.5.1. DMA掩码与一致性掩码配置¶
1.5.1.1. dma_set_mask_and_coherent函数¶
dma_set_mask_and_coherent函数用于一次性设置设备DMA寻址掩码和一致性内存掩码，声明设备支持的DMA地址范围，是DMA内存分配的前置函数。
函数原型：
1 | int dma_set_mask_and_coherent(struct device *dev, u64 mask);
|
参数说明：
dev：设备结构体指针，当前需要配置DMA能力的设备；
mask：DMA地址掩码，由DMA_BIT_MASK(n)生成，代表设备支持的地址位宽。
返回值：
0：配置成功；
-EINVAL：掩码不合法，设备不支持对应位宽；
-ENXIO：设备无DMA能力。
1.5.2. 分配DMA一致性内存¶
1.5.2.1. dma_alloc_coherent函数¶
dma_alloc_coherent函数用于分配硬件Cache一致性的DMA内存，同时返回CPU虚拟地址与DMA设备IOVA地址，无需手动刷新缓存。
函数原型：
1 2 | void *dma_alloc_coherent(struct device *dev, size_t size,
dma_addr_t *dma_handle, gfp_t gfp);
|
参数说明：
dev：设备结构体指针；
size：需要分配的内存大小；
dma_handle：出参，用于接收DMA设备使用的IOVA地址；
gfp：内存分配标志，常用GFP_KERNEL（内核常规分配）。
返回值：
非NULL：分配成功，返回CPU虚拟地址；
NULL：内存分配失败。
1.5.3. 释放DMA一致性内存¶
1.5.3.1. dma_free_coherent函数¶
dma_free_coherent函数用于释放由dma_alloc_coherent分配的一致性DMA内存，与分配函数成对使用，防止内存泄漏。
函数原型：
1 2 | void dma_free_coherent(struct device *dev, size_t size,
void *cpu_addr, dma_addr_t dma_handle);
|
参数说明:
dev：设备结构体指针；
size：释放的内存大小，必须与分配时大小一致；
cpu_addr：分配得到的CPU虚拟地址；
dma_handle：分配得到的DMA IOVA地址。
1.5.4. 获取带属性的SG散射聚集表¶
1.5.4.1. dma_get_sgtable_attrs函数¶
dma_get_sgtable_attrs函数用于根据DMA内存地址、CPU虚拟地址及内存属性，生成标准化的SG散射聚集表，用于DMA批量传输。支持自定义DMA内存属性，适配无内核虚拟映射、写合并等特殊DMA内存场景。
函数原型：
1 2 3 | int dma_get_sgtable_attrs(struct device *dev, struct sg_table *sgt,
void *cpu_addr, dma_addr_t dma_addr,
size_t size, unsigned long attrs);
|
参数说明：
dev：绑定的设备结构体指针；
sgt：出参，初始化完成的SG表结构体；
cpu_addr：DMA内存对应的CPU虚拟地址；
dma_addr：DMA设备访问的IOVA/物理地址；
size：内存总大小；
attrs：DMA内存属性（如DMA_ATTR_NO_KERNEL_MAPPING、DMA_ATTR_WRITE_COMBINE）。
返回值：
0：SG表生成成功；
负数：生成失败，返回内核标准错误码。
1.6. IOMMU核心结构体¶
1.6.1. IOMMU硬件操作函数集结构体¶
IOMMU硬件操作函数集结构体（struct iommu_ops）是硬件适配层核心操作集结构体，是实现IOMMU通用核心层与各厂商硬件差异化驱动解耦的关键载体。 该结构体统一标准化定义了IOMMU硬件必备的底层操作回调接口，屏蔽不同芯片平台IOMMU硬件的寄存器差异、映射逻辑差异、总线适配差异。
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 | struct iommu_ops {
/* 硬件能力校验 */
bool (*capable)(struct device *dev, enum iommu_cap);
/* IOMMU地址域分配 */
struct iommu_domain *(*domain_alloc)(unsigned iommu_domain_type);
/* 设备IOMMU探测、释放与收尾 */
struct iommu_device *(*probe_device)(struct device *dev);
void (*release_device)(struct device *dev);
void (*probe_finalize)(struct device *dev);
/* 获取设备IOMMU分组 */
struct iommu_group *(*device_group)(struct device *dev);
/* 解析设备预留内存区域 */
void (*get_resv_regions)(struct device *dev, struct list_head *list);
/* 设备树属性解析、延迟挂载判断 */
int (*of_xlate)(struct device *dev, struct of_phandle_args *args);
bool (*is_attach_deferred)(struct device *dev);
/* IOMMU设备特性开关 */
int (*dev_enable_feat)(struct device *dev, enum iommu_dev_features f);
int (*dev_disable_feat)(struct device *dev, enum iommu_dev_features f);
/* 获取设备默认域类型 */
int (*def_domain_type)(struct device *dev);
/* 默认地址域操作集、硬件页掩码、模块归属 */
const struct iommu_domain_ops *default_domain_ops;
unsigned long pgsize_bitmap;
struct module *owner;
/* 其他成员省略 */
};
|
1.6.2. IOMMU地址域结构体¶
IOMMU地址域结构体（struct iommu_domain）是实现设备地址隔离与内存映射管理的核心单元，是IOMMU硬件完成地址翻译、设备隔离的基础载体。 该结构体用于抽象一套独立的设备IOVA虚拟地址空间，每一个iommu_domain实例对应一块完全独立的I/O地址域，严格管控当前地址域内的内存映射关系与访问权限。
1 2 3 4 5 6 7 8 9 | struct iommu_domain {
unsigned type; // IOMMU域类型标识
const struct iommu_domain_ops *ops; // 地址域专属操作方法集
unsigned long pgsize_bitmap; // 硬件支持的页尺寸位图
iommu_fault_handler_t handler; // IOMMU异常故障处理回调
void *handler_token; // 异常处理回调私有参数
struct iommu_domain_geometry geometry; // 地址域空间孔径、范围属性
struct iommu_dma_cookie *iova_cookie; // IOVA地址空间管理标记
};
|
1.6.3. IOMMU地址域孔径几何属性结构体¶
IOMMU地址域孔径几何属性结构体（struct iommu_domain_geometry）用于描述单个IOMMU地址域的有效映射地址孔径范围，限定当前地址域允许设备访问的IOVA虚拟地址区间，是IOMMU地址空间权限管控的基础配置结构体。
1 2 3 4 5 | struct iommu_domain_geometry {
dma_addr_t aperture_start; /* 地址域可映射的首个IOVA地址 */
dma_addr_t aperture_end; /* 地址域可映射的末尾IOVA地址 */
bool force_aperture; /* 是否强制DMA仅允许在合法孔径范围内访问 */
};
|
1.7. IOMMU驱动核心函数¶
1.7.1. 分配IOMMU地址域¶
1.7.1.1. iommu_domain_alloc函数¶
iommu_domain_alloc函数用于为指定总线设备分配独立的IOMMU地址映射域。
函数原型：
1 | struct iommu_domain *iommu_domain_alloc(struct bus_type *bus);
|
参数说明：
bus：设备所属总线类型。
返回值：成功返回iommu_domain结构体指针，失败返回NULL。
1.7.2. 释放IOMMU地址域¶
1.7.2.1. iommu_domain_free函数¶
iommu_domain_free函数用于销毁并释放IOMMU地址域资源，与 iommu_domain_alloc 成对使用。
函数原型：
1 | void iommu_domain_free(struct iommu_domain *domain);
|
参数说明：
domain：需要销毁释放的IOMMU地址域结构体指针。
1.7.3. IOMMU地址映射¶
1.7.3.1. iommu_map函数¶
iommu_map函数用于建立IOVA虚拟地址到物理地址的映射关系。
函数原型：
1 2 | int iommu_map(struct iommu_domain *domain, dma_addr_t iova,
phys_addr_t paddr, size_t size, int prot);
|
参数说明：
domain：IOMMU地址域；
iova：设备虚拟地址；
paddr：物理内存地址；
size：映射内存大小；
prot：访问权限。
返回值：0成功，负数失败。
1.7.4. IOMMU地址解映射¶
1.7.4.1. iommu_unmap函数¶
iommu_unmap函数用于销毁指定IOVA地址的映射关系，释放IOMMU页表资源。
函数原型：
1 | size_t iommu_unmap(struct iommu_domain *domain, dma_addr_t iova, size_t size);
|
参数说明：
domain：待解映射的IOMMU独立地址域；
iova：需要解除映射的设备IOVA虚拟起始地址；
size：待解除映射的内存区域大小，需与映射时大小一致。
返回值：成功返回解映射的字节大小，失败返回负数。
1.7.5. 设备绑定IOMMU地址域¶
1.7.5.1. iommu_attach_device函数¶
iommu_attach_device函数用于将指定外设设备挂载绑定到目标IOMMU地址域，让设备隶属于该独立地址空间，生效当前domain的地址映射、权限管控与隔离规则，是设备启用IOMMU地址翻译的核心前置函数。
函数原型：
1 | int iommu_attach_device(struct iommu_domain *domain, struct device *dev);
|
参数说明：
domain：待绑定的IOMMU独立地址域；
dev：需要挂载到地址域的外设设备结构体。
返回值：0绑定成功；负数绑定失败。
1.7.6. SG表批量IOMMU映射¶
1.7.6.1. iommu_map_sgtable函数¶
iommu_map_sgtable函数用于基于散射聚集SG表，批量完成多段离散物理内存的IOMMU地址映射，将碎片化物理内存统一映射为连续的IOVA虚拟地址，适配SG-DMA大数据传输场景。
函数原型：
1 2 | size_t iommu_map_sgtable(struct iommu_domain *domain, dma_addr_t iova,
struct sg_table *sgt, int prot);
|
参数说明：
domain：目标IOMMU地址域；
iova：起始IOVA虚拟地址；
sgt：散射聚集内存表，存储多段离散物理内存信息；
prot：内存访问权限。
返回值：成功返回实际映射的总字节大小，失败返回0。
1.8. DMA一致性内存实验¶
本实验进行DMA一致性内存测试，结合平台设备框架、IOMMU地址映射、DMA内存管理、字符设备等实现用户空间与内核DMA物理内存的数据交互，验证DMA一致性内存与IOMMU映射机制。
本章的示例代码目录为： linux_driver/35_dma_iommu
1.8.1. 设备树插件详解¶
本实验设备树插件（lubancat-dma-iommu-overlay.dts）主要用来匹配平台驱动，完整代码如下：
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 | /dts-v1/;
/plugin/;
/ {
fragment@0 {
target-path = "/";
__overlay__ {
dma_iommu_test: dma-iommu-test {
compatible = "fire,dma-iommu";
status = "okay";
};
};
};
};
|
关键说明：
在根节点下增加dma_iommu_test节点，compatible属性标识需与驱动中of_match_table的属性完全一致，否则驱动无法匹配设备。
1.8.2. 驱动代码详解¶
核心定义与数据结构
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 | /* 设备名称 */
#define DEVICE_NAME "dma_iommu"
/* DMA缓冲区大小设置为4KB */
#define DMA_BUFFER_SIZE (4 * 1024)
/* DMA IOMMU私有数据结构体 */
struct dma_iommu_priv {
dma_addr_t dma_addr; /* DMA地址 */
void *virt_addr; /* 虚拟地址 */
size_t size; /* 缓冲区大小 */
size_t actual_len; /* 记录有效数据长度 */
struct mutex lock; /* 互斥体 */
struct cdev cdev; /* 字符设备 */
struct device *dev; /* 设备指针 */
dev_t devt; /* 设备号 */
struct class *class; /* 设备类指针 */
};
|
关键说明：
第8行：dma_addr_t为DMA专用地址类型，存储IOMMU映射后的IOVA地址，非物理地址。
第9行：CPU专属访问地址，属于内核态线性虚拟地址，用户空间不可直接访问，通过该地址完成内核侧DMA缓冲区数据读写。
第12行：互斥锁绑定设备，确保同一时间只有一个进程可读写DMA缓冲区。
probe函数
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 | /* 设备探测函数 */
static int dma_iommu_probe(struct platform_device *pdev)
{
/* 私有数据指针 */
struct dma_iommu_priv *priv;
/* 设备指针 */
struct device *dev = &pdev->dev;
/* 返回值 */
int ret;
/* 分配私有数据内存 */
priv = devm_kzalloc(dev, sizeof(*priv), GFP_KERNEL);
if (!priv)
return -ENOMEM;
/* 设置缓冲区大小 */
priv->size = DMA_BUFFER_SIZE;
/* 初始化有效数据长度为0 */
priv->actual_len = 0;
/* 保存设备指针到私有数据 */
priv->dev = dev;
/* 初始化互斥锁 */
mutex_init(&priv->lock);
/* 设置DMA掩码为64位 */
ret = dma_set_mask_and_coherent(dev, DMA_BIT_MASK(64));
if (ret)
{
printk(KERN_WARNING "Cannot set DMA mask to 64 bit, trying 32 bit\n");
ret = dma_set_mask_and_coherent(dev, DMA_BIT_MASK(32)); /* 尝试设置32位DMA掩码 */
if (ret)
{
printk(KERN_ERR "No suitable DMA available\n");
return ret;
}
}
/* 分配DMA一致性内存 */
priv->virt_addr = dma_alloc_coherent(dev, priv->size, &priv->dma_addr, GFP_KERNEL);
if (!priv->virt_addr)
{
printk(KERN_ERR "Failed to allocate DMA memory\n");
return -ENOMEM;
}
printk(KERN_INFO "DMA memory allocated:\n");
printk(KERN_INFO " CPU Virtual address: 0x%pK\n", priv->virt_addr); /* 打印内核虚拟地址 */
printk(KERN_INFO " Device IOVA address: %pad\n", &priv->dma_addr); /* 打印DMA地址 */
/* 清空DMA缓冲区 */
memset(priv->virt_addr, 0, priv->size);
/* 创建设备类 */
priv->class = class_create(THIS_MODULE, DEVICE_NAME);
if (IS_ERR(priv->class))
{
printk(KERN_ERR "Failed to create class\n");
ret = PTR_ERR(priv->class);
goto err_free_dma;
}
/* 动态分配字符设备号 */
ret = alloc_chrdev_region(&priv->devt, 0, 1, DEVICE_NAME);
if (ret)
{
printk(KERN_ERR "Failed to allocate char device region\n");
goto err_destroy_class;
}
/* 初始化字符设备 */
cdev_init(&priv->cdev, &dma_iommu_fops);
/* 设置设备所有者 */
priv->cdev.owner = THIS_MODULE;
/* 添加字符设备 */
ret = cdev_add(&priv->cdev, priv->devt, 1);
if (ret)
{
printk(KERN_ERR "Failed to add cdev\n");
goto err_unregister_region;
}
/* 打印设备号信息 */
printk(KERN_INFO "char device major=%d, minor=%d\n", MAJOR(priv->devt), MINOR(priv->devt));
/* 创建设备节点 */
if (device_create(priv->class, NULL, priv->devt, NULL, DEVICE_NAME) == NULL)
{
printk(KERN_ERR "Failed to create device\n");
goto err_del_cdev;
}
/* 保存私有数据到平台设备 */
platform_set_drvdata(pdev, priv);
return 0;
err_del_cdev:
/* 删除字符设备 */
cdev_del(&priv->cdev);
err_unregister_region:
/* 释放设备号 */
unregister_chrdev_region(priv->devt, 1);
err_destroy_class:
/* 销毁设备类 */
class_destroy(priv->class);
err_free_dma:
/* 释放DMA内存 */
dma_free_coherent(dev, priv->size, priv->virt_addr, priv->dma_addr);
return ret;
}
|
关键说明：
第17行：设置DMA缓冲区大小为DMA_BUFFER_SIZE，即4k大小。
第19行：初始化有效数据长度为0，默认没有数据写入DMA缓冲区。
第27-37行：优先配置64位DMA掩码，适配现代平台，失败自动降级32位。
第40行：dma_alloc_coherent核心函数，一次性返回内核虚拟地址与IOMMU设备地址。
第52行：清空DMA缓冲区，避免有脏数据残留。
写入数据函数
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 | /* 写入数据函数 */
static ssize_t dma_iommu_write(struct file *file, const char __user *buf, size_t count, loff_t *ppos)
{
/* 获取私有数据 */
struct dma_iommu_priv *priv = file->private_data;
/* 写入长度 */
size_t len;
/* 获取互斥锁 */
mutex_lock(&priv->lock);
/* 限制最大写入，留1字节给字符串结束符 */
len = min(count, priv->size - 1);
/* 只清空本次要用的区域 */
memset(priv->virt_addr, 0, len + 1);
/* 将数据从用户空间复制到内核空间 */
if (copy_from_user(priv->virt_addr, buf, len))
{
mutex_unlock(&priv->lock); /* 释放互斥锁 */
return -EFAULT; /* 返回错误 */
}
/* 添加字符串结束符 */
((char *)priv->virt_addr)[len] = '\0';
/* 记录当前有效数据长度*/
priv->actual_len = len;
/* 打印写入信息 */
dev_info(priv->dev, "Written to DMA memory: \"%s\"\n", (char *)priv->virt_addr);
/* 重置文件偏移量 */
*ppos = 0;
/* 释放互斥锁 */
mutex_unlock(&priv->lock);
/* 返回写入的字节数 */
return len;
}
|
关键说明：
第13行：预留1字节空间，防止字符串无结束符导致内核内存乱码、越界读取。
第16行：每次写入前清空要用的缓冲区，避免新旧数据叠加污染和清空过大区域耗时过长。
第19行：将数据从用户空间复制到内核空间，写入到DMA缓冲区。
第26行：手动添加字符串结束符，保证内核打印和读取数据正常。
第29行：记录当前有效数据长度，方便读取数据函数确认可读数据长度。
第35行：重置偏移量，适配常规文件读写逻辑，下次读取从头开始。
读取数据函数
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 | /* 读取数据函数 */
static ssize_t dma_iommu_read(struct file *file, char __user *buf, size_t count, loff_t *ppos)
{
/* 获取私有数据 */
struct dma_iommu_priv *priv = file->private_data;
/* 剩余可读数据长度 */
size_t remaining;
/* 本次读取长度 */
size_t len;
/* 获取互斥锁 */
mutex_lock(&priv->lock);
/* 没有有效数据或偏移已读到末尾直接返回 */
if (priv->actual_len == 0 || *ppos >= priv->actual_len)
{
mutex_unlock(&priv->lock);
return 0;
}
/* 获取剩余可读字节 */
remaining = priv->actual_len - *ppos;
/* 限制本次读取数据长度不超过剩余、也不超过用户请求 */
len = min(count, remaining);
/* 将数据从内核空间复制到用户空间 */
if (copy_to_user(buf, (char *)priv->virt_addr + *ppos, len))
{
mutex_unlock(&priv->lock); /* 释放互斥锁 */
return -EFAULT; /* 返回错误 */
}
/* 更新文件偏移量 */
*ppos += len;
/* 释放互斥锁 */
mutex_unlock(&priv->lock);
/* 返回读取的字节数 */
return len;
}
|
关键说明：
第15行：DMA缓冲区没有有效数据或偏移已读到末尾直接返回，不进行读取。
第24行：通过min函数限制读取长度，防止越界访问DMA缓冲区。
第27行：copy_to_user内核态向用户态拷贝数据，禁止直接指针访问。
第34行：重置偏移量，避免数据重复读取。
设备打开/关闭函数与操作集
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 | /* 打开设备函数 */
static int dma_iommu_open(struct inode *inode, struct file *file)
{
/* 获取私有数据 */
struct dma_iommu_priv *priv = container_of(inode->i_cdev, struct dma_iommu_priv, cdev);
/* 保存私有数据到文件指针 */
file->private_data = priv;
return 0;
}
/* 关闭设备函数 */
static int dma_iommu_release(struct inode *inode, struct file *file)
{
return 0;
}
/* 字符设备的文件操作结构体 */
static const struct file_operations dma_iommu_fops = {
.owner = THIS_MODULE,
.open = dma_iommu_open,
.read = dma_iommu_read,
.write = dma_iommu_write,
.release = dma_iommu_release,
};
|
设备树匹配与驱动注册
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 | /* 设备树匹配表 */
static const struct of_device_id dma_iommu_of_match[] = {
{ .compatible = "fire,dma-iommu" },
{ }
};
/* 声明设备树匹配表，供内核自动匹配设备 */
MODULE_DEVICE_TABLE(of, dma_iommu_of_match);
/* 平台驱动结构体 */
static struct platform_driver dma_iommu_driver = {
.probe = dma_iommu_probe,
.remove = dma_iommu_remove,
.driver = {
.name = "dma-iommu-test",
.of_match_table = dma_iommu_of_match,
},
};
module_platform_driver(dma_iommu_driver);
|
关键说明：
第3行：compatible字符串必须与设备树插件完全一致，大小写敏感，否则驱动无法匹配。
第19行：module_platform_driver一键注册/注销平台驱动，简化驱动入口出口代码。
1.8.3. Makefile说明¶
本节实验使用的Makefile如下所示，编写该Makefile时，只需要根据实际情况修改变量KERNEL_DIR、obj-m和test_app即可。
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 | #指定内核路径,可以是相对路径或绝对路径
KERNEL_DIR=../../kernel/
# KERNEL_DIR=/home/guest/LubanCat_Linux_Generic_Full_SDK/kernel-6.1
# KERNEL_DIR=/home/guest/LubanCat_Linux_rk3588_SDK/kernel
#指定目标架构为arm64
ARCH=arm64
#指定交叉编译工具链的前缀
CROSS_COMPILE=aarch64-linux-gnu-
# CROSS_COMPILE=/home/guest/LubanCat_Linux_Generic_Full_SDK/prebuilts/gcc/linux-x86/aarch64/gcc-arm-10.3-2021.07-x86_64-aarch64-none-linux-gnu/bin/aarch64-none-linux-gnu-
#导出为环境变量
export ARCH CROSS_COMPILE
#指定要编译的内核模块目标文件
obj-m := dma_iommu.o
#all :默认目标，执行时会编译驱动模块
#$(MAKE) ：调用make工具
#-C $(KERNEL_DIR) ：指定的内核源码目录
#M=$(CURDIR) ：模块的源码位于当前目录
#modules ：编译模块
all:
$(MAKE) -C $(KERNEL_DIR) M=$(CURDIR) modules
.PHONE:clean
#清理编译生成的文件
clean:
$(MAKE) -C $(KERNEL_DIR) M=$(CURDIR) clean
|
1.8.4. 编译设备树和驱动¶
1.8.4.1. 编译设备树¶

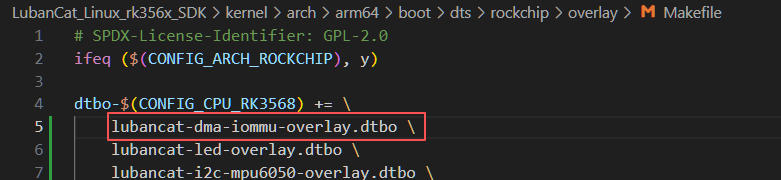

修改内核目录/arch/arm64/boot/dts/rockchip/overlays下的Makefile文件，添加我们编辑好的设备树插件，并把设备树插件文件放在和Makefile文件同级目录下，以进行设备树插件的编译。
然后在内核源码顶层目录执行以下命令编译设备树插件：
1 2 3 | #这里以rk356x系列4.19.232内核配置文件为例
make ARCH=arm64 CROSS_COMPILE=aarch64-linux-gnu- lubancat2_defconfig
make ARCH=arm64 -j4 CROSS_COMPILE=aarch64-linux-gnu- dtbs
|
提示
其余系列板卡参考 使用内核的构建脚本编译设备树插件 章节进行编译。
1.8.4.2. 加载设备树¶
编译出来的设备树插件位于 内核源码/arch/arm64/boot/dts/rockchip/overlay/lubancat-dma-iommu-overlay.dtbo，
将设备树插件先传到板卡，再拷贝到板卡的 /boot/dtb/overlay/ 目录下。
1 2 3 4 | #先传输到板卡
#再拷贝到板卡的/boot/dtb/overlay/目录下
sudo cp -f lubancat-dma-iommu-overlay.dtbo /boot/dtb/overlay/
|

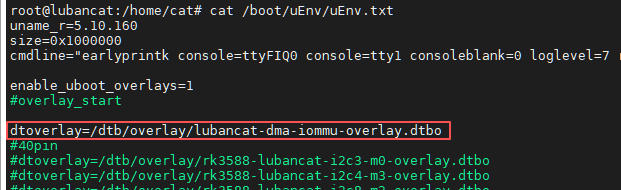

然后在 /boot/uEnv/uEnv.txt 按照格式添加我们的设备树插件，需要在#overlay_start和#overlay_end之间添加，然后重启开发板，那么系统就会加载我们编译的设备树插件。
1.8.4.3. 编译驱动¶
在实验目录下输入 make 即可编译驱动，编译得到内核模块dma_iommu.ko。
1.8.5. 程序运行结果¶
如出现 Permission denied 或类似字样，请注意用户权限，大部分操作硬件外设的功能，几乎都需要root用户权限，简单的解决方案是在执行语句前加入sudo或以root用户运行程序。
1.8.5.1. 实验操作¶
使用以下命令加载驱动并测试内存读写：
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 | #加载驱动
sudo insmod dma_iommu.ko
#信息输出如下，以下是DDR容量为16G的板卡
[ 57.792710] DMA memory allocated:
[ 57.792741] CPU Virtual address: 0x0000000006f36ce1
[ 57.792748] Device IOVA address: 0x000000010c66e000
[ 57.792837] char device major=234, minor=0
#写入数据到DMA缓冲区
echo -n "hello world!" > /dev/dma_iommu
#信息打印如下
[ 128.850827] dma-iommu-test dma-iommu-test: Written to DMA memory: "hello world!"
#读取写入的数据
cat /dev/dma_iommu
#信息打印如下
hello world!
|
可以从驱动加载信息看到，IOMMU设备IOVA地址位置为0x000000010c66e000，对应4294 MB（通过16进制地址先转10进制再除2次1024得到）内存位置，说明IOMMU地址转译功能正常，访问大于4G内存地址正常。
echo命令默认会添加换行符，增加-n参数改为不添加换行符，可以看到写入数据和读取的数据一致，说明DMA一致性内存功能正常。
提示
如果使用DDR容量小于4G的ARM64板卡，驱动也是设置的dma_set_mask_and_coherent(dev, DMA_BIT_MASK(64))，该设置是告诉内核这个设备可以访问的地址范围是64位空间。内核会根据这个掩码，给设备分配在这个范围内的内存，低4GB地址空间也是64位地址空间的一部分，因此，驱动不需要做任何修改功能也会是正常的。
1.8.6. 实验注意事项¶
内存成对释放：dma_alloc_coherent分配的内存必须通过dma_free_coherent释放，模块卸载不释放会造成内核内存泄漏。
地址不可混用：CPU虚拟地址、IOVA地址、物理地址三者数值不同，不可混用，外设只能使用IOVA地址，CPU只能操作虚拟地址。
避免并发访问：所有读写缓冲区操作必须加互斥锁，避免多进程同时读写导致数据错乱。
