2. LubanCat-Q1 系列硬件介绍

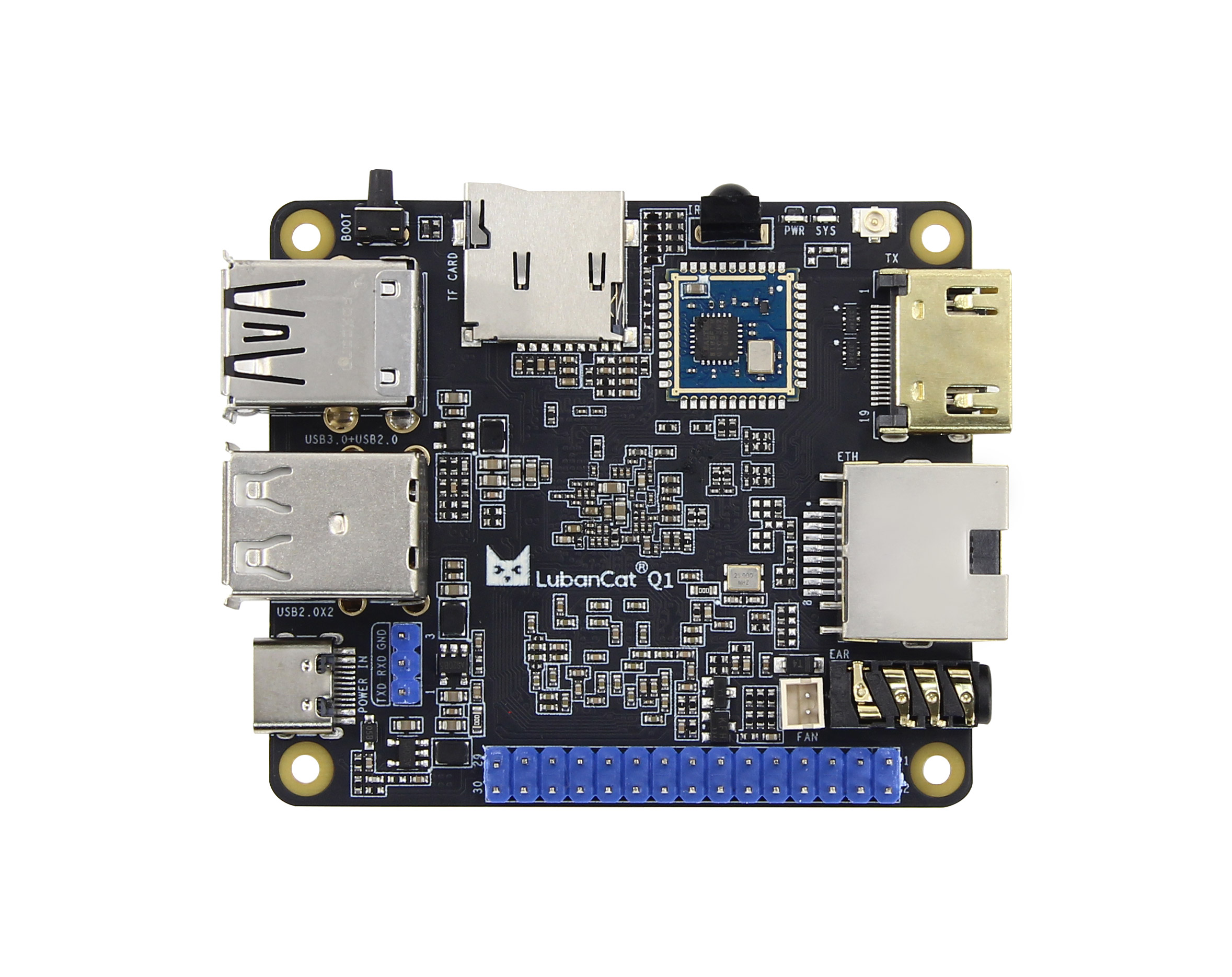

LubanCat-Q1是野火科技基于RockChip RK3528设计的一款低功耗、高性能单板电脑。

LubanCat-Q1使用了一颗包含四核Cortex-A53处理器、Arm Mali-450图形处理器的SOC， 搭配千兆网口、HDMI、USB2.0、USB3.0等外设接口。

LubanCat-Q1板载了BL-M8189FS6无线模块，仅支持 2.4GHz 频段。支持IEEE 802.11 b/g/n WLAN 标准。

LubanCat-Q1板卡提供完整的SDK驱动开发包、设计原理图等资源， 在帮助用户进一步深入应用板卡的同时大大缩减了基于此板卡二次的开发时间，加快产品上市。

LubanCat-Q1板卡的应用场景举例：

• 智能单机小电脑，具备办公，教育，编程开发，嵌入式开发等功能

• 电视机盒子，智能家居中枢,家庭安防监控等智能设备

2.1. LubanCat-Q1板卡硬件资源

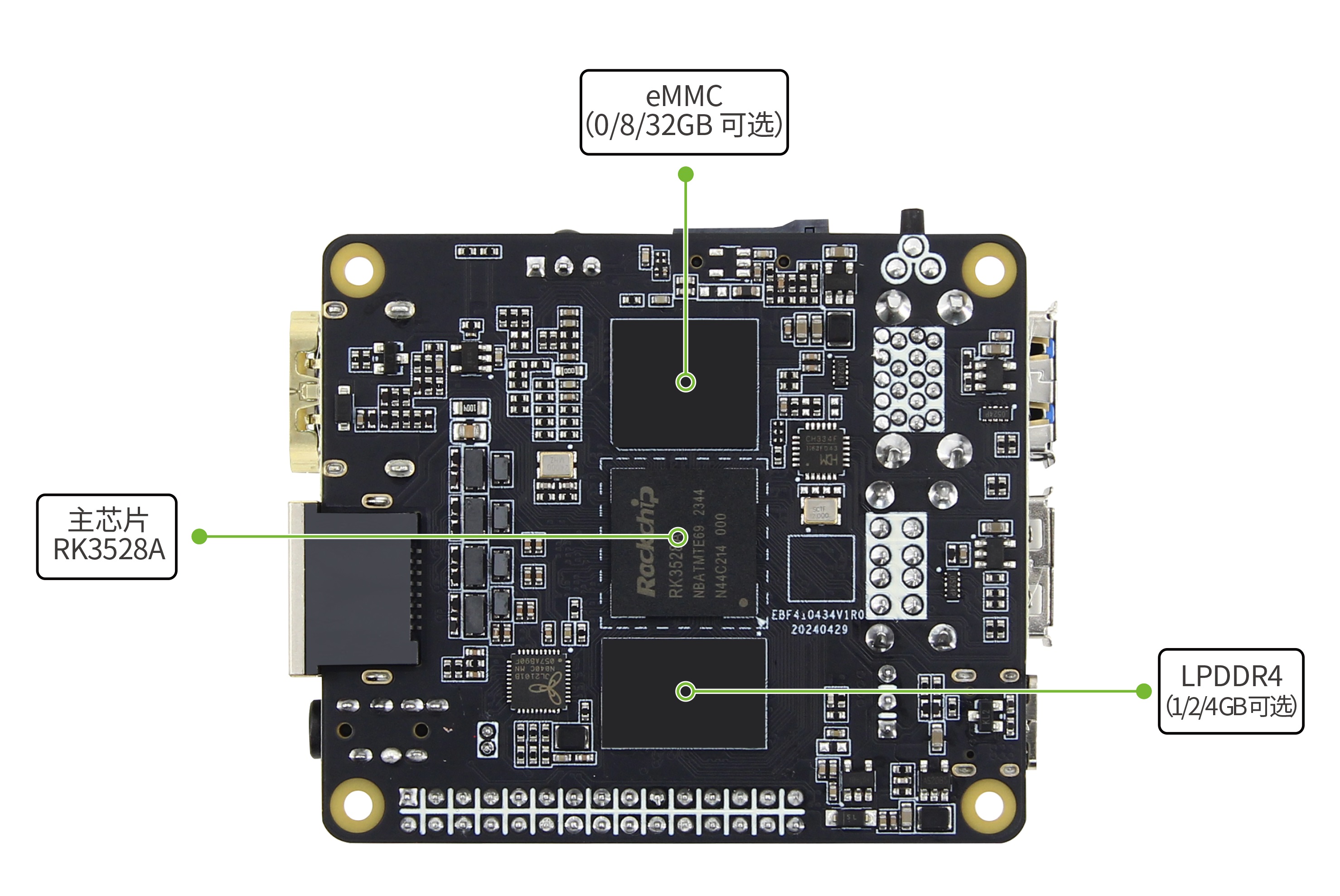

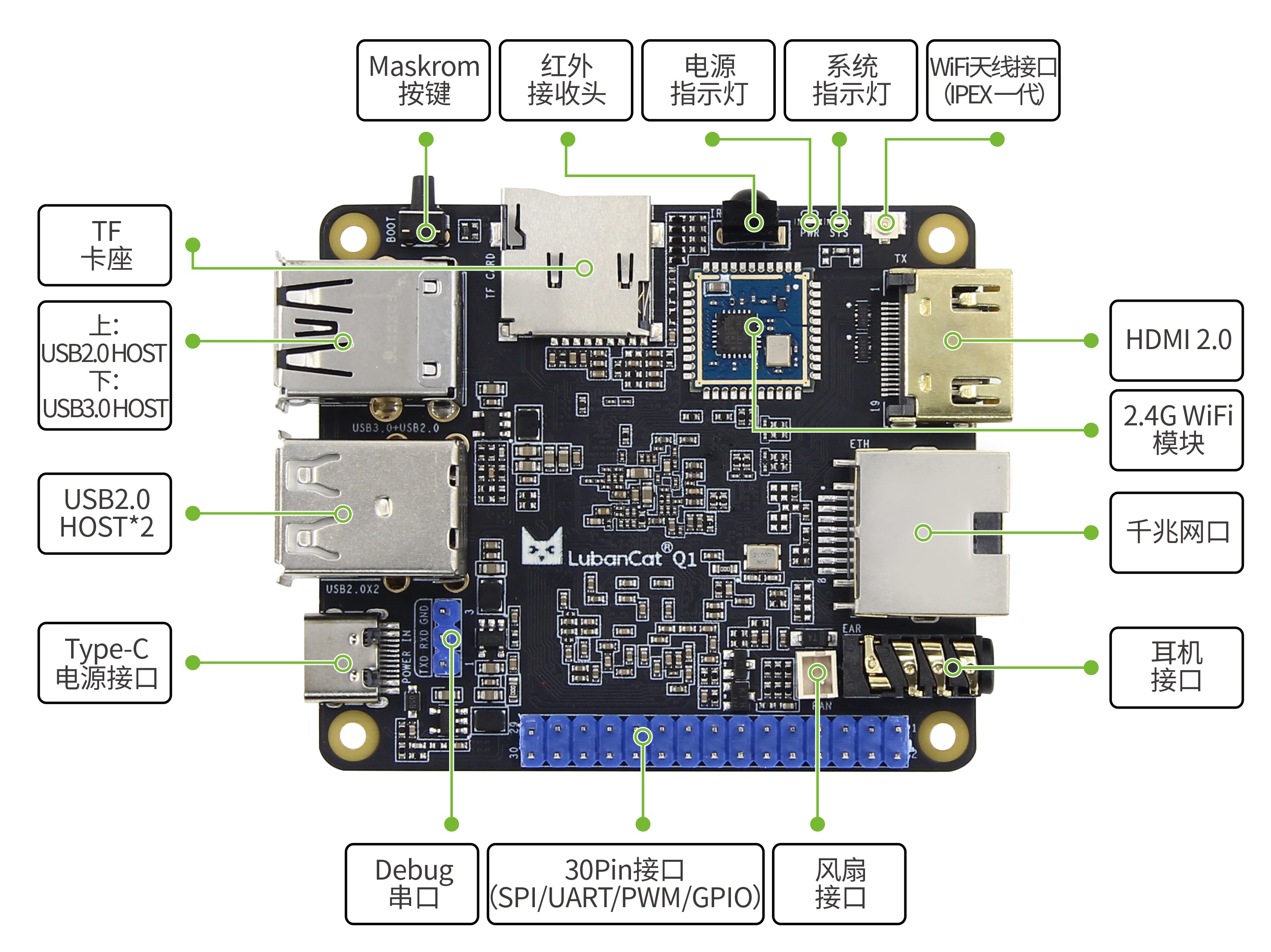

LubanCat-Q1板卡硬件资源见图：

LubanCat-Q1板卡硬件资源表：

板卡名称	LubanCat-Q1
电源接口	Type-C 5V@3A直流输入
主芯片	RK3528A(四核A53、Arm Mali-450)
内存	LPDDR4/4X-1/2/4GB
存储	eMMC-0/8/16/32GB
以太网	千兆以太网口x1，支持10/100/1000M
WiFi	采用BL-M8189FS6无线模块
USB2.0	Type-A接口x3(HOST)
USB3.0	Type-A接口(HOST)x1/Type-C接口*1(OTG)
Debug串口	一路Debug串口，默认参数1500000-8-N-1
按键	MR按键x1
音频接口	3.5mm耳机输出接口
26Pin接口	支持PWM,GPIO,I2C,SPI,UART功能
HDMI	HDMI2.0屏幕接口
TF卡座	支持TF卡启动系统，最高支持512GB
红外接收	支持红外遥控
风扇接口	支持安装5V风扇散热

上表中标出的内存及eMMC大小为目前样品测试过的容量，具体容量搭配以实际售卖为准， 如果有容量定制需求，可以咨询淘宝客服。
