3. 系统镜像烧录¶

本章配套视频介绍:

《09-鲁班猫几种Linux系统镜像的对比》

https://www.bilibili.com/video/BV1Mg4y1V7bX/

运行板卡时需要三个步骤：烧录系统，启动系统和系统登录。

带emmc的LubanCat-RK3528系列板卡在出厂时都默认烧录了系统镜像，如果不需要烧录新镜像的话可以跳过本章节章节。

LubanCat-RK3528系列板卡的系统镜像包含了多种根文件系统，我们可以根据自己需求选择相应的镜像下载

注意

系统镜像是LubanCat-RK板卡的核心，它包括了linux内核，基本的程序等，是运行LubanCat-RK板卡的必须，所以我们需要在运行板卡前为板卡安装镜像

注解

OpenWrt镜像烧录不适用此文档，具体烧录流程请参考 OpenWrt用户手册 (目前LubanCat-RK3528系列板卡暂不支持OpenWrt)

3.1. 镜像获取¶

本章配套视频介绍:

《10-Debian桌面镜像常用软件包简介》

https://www.bilibili.com/video/BV1T24y1T7EL/

《11-Ubuntu桌面镜像常用软件包简介》

https://www.bilibili.com/video/BV1hM4y1q7se/

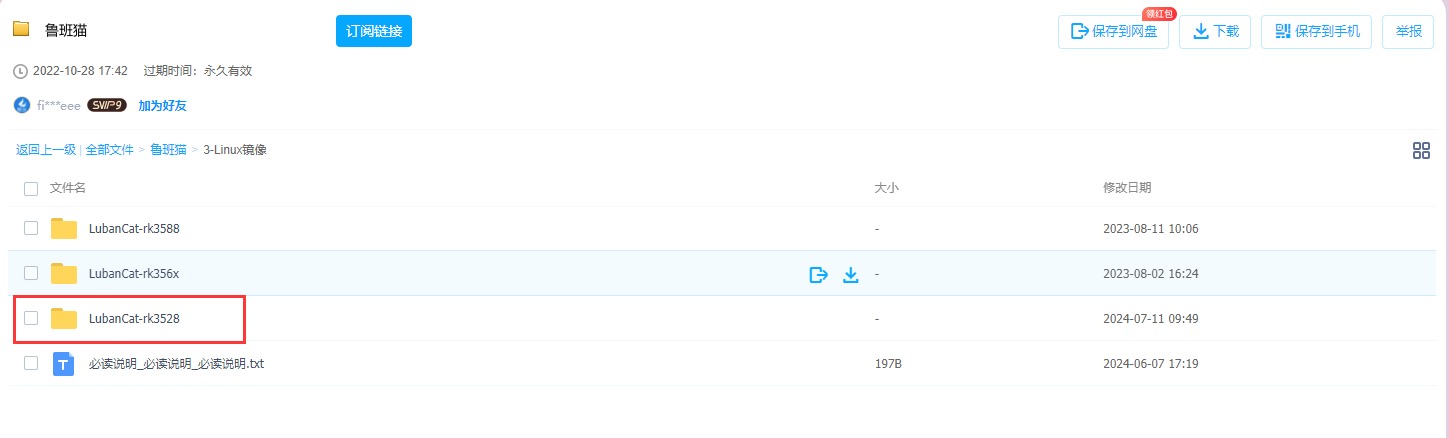

访问百度网盘资源介绍页面获取系统镜像: 3-Linux镜像

我们可以进Linux镜像文件夹

Linux镜像
.
├── Ubuntu系统镜像
|   ├── 根文件系统镜像-用于编译镜像使用
|   └── 通用镜像(extboot)-适用于所有板卡
|
├── Debian系统镜像
|   ├── 根文件系统镜像-用于编译镜像使用
|   └── 通用镜像(extboot)-适用于所有板卡
|
└── OpenWrt系统镜像

3.1.1. 镜像命名规则¶

lubancat-(处理器型号)-(根文件系统)-(桌面类型)-(更新时间)_update

3.1.1.1. 处理器型号¶

rk3566 ：使用rk3566处理器的LubanCat板卡，如LubanCat-1系列和LubanCat-Zero系列
rk3568 ：使用rk3568处理器的LubanCat板卡，如LubanCat-2系列
rk3528 ：使用rk3528处理器的LubanCat板卡，如LubanCat-Q1系列
rk3588 ：使用rk3588处理器的LubanCat板卡，如LubanCat-4系列和LubanCat-5系列

3.1.1.2. 根文件系统¶

debian10 ：代表系统使用的根文件系统是debian10
ubuntu18.04 ：代表系统使用的根文件系统是ubuntu18.04
ubuntu20.04 ：代表系统使用的根文件系统是ubuntu20.04
ubuntu22.04 ：代表系统使用的根文件系统是ubuntu22.04

3.1.1.3. 桌面类型¶

xfce ：使用xfce4套件的桌面版镜像
lite ：命令行版，无桌面

3.1.1.4. 更新日期¶

更新日期的格式为 yyyymmdd_update 即 年月日_update

3.1.1.5. 举例说明¶

我们以LubanCat-rk3528 debian11的通用镜像为例

lubancat-rk3528-debian11-xfce-20240724_update

板卡的适用型号：适合LubanCat使用rk3528处理器的板卡
根文件系统：debian11
系统类别：xfce·桌面版
更新日期：2024年7月24日

3.2. Windows平台烧录镜像¶

本文中的RK格式是指使用GPT分区打包的RockChip芯片适用的系统镜像的分区格式。我们提供适配LubanCat板卡的Ubuntu、Debian镜像都是RK格式的完整镜像。如果我们使用配套SDK编译镜像的话，默认保存在 rockdev/update.img

3.2.1. 烧录镜像到eMMC¶

本章配套视频介绍:

《04-烧录鲁班猫镜像到EMMC》

https://www.bilibili.com/video/BV19L41187Re/

3.2.1.1. 工具获取¶

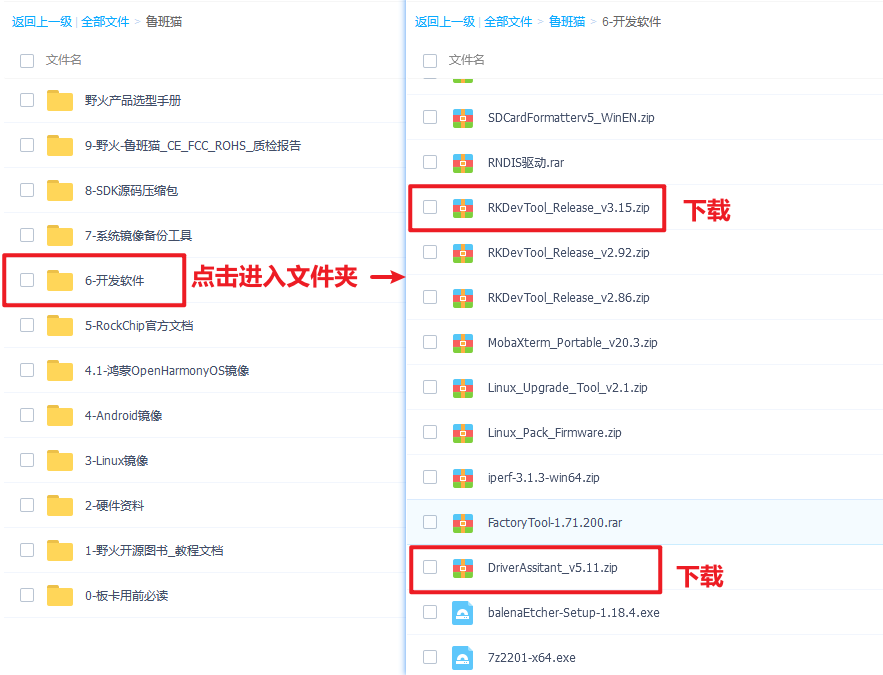

镜像的烧录需要使用到烧录工具 RKDevTool 和驱动程序 DriverAssitant

点击进入链接: 百度网盘镜像提取码：hslu

3.2.1.2. 安装DriverAssitant¶

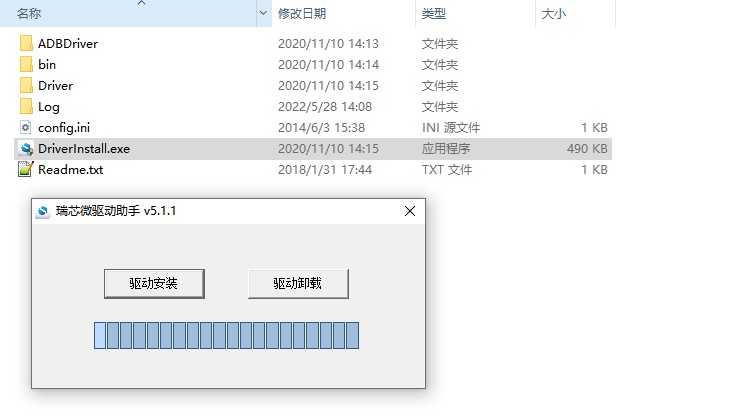

下载并解压软件压缩包，双击 DriverInstall.exe 进入驱动安装界面。

点击 驱动安装 即可开始安装驱动。如果不确定以前是否安装过旧版驱动，先点击驱动卸载移除旧版本驱动程序，再点击驱动安装。

3.2.1.3. 安装RKDevTool¶

瑞芯微专用USB烧录工具，Windows平台，可以使用USB接口将系统镜像下载到板卡中。

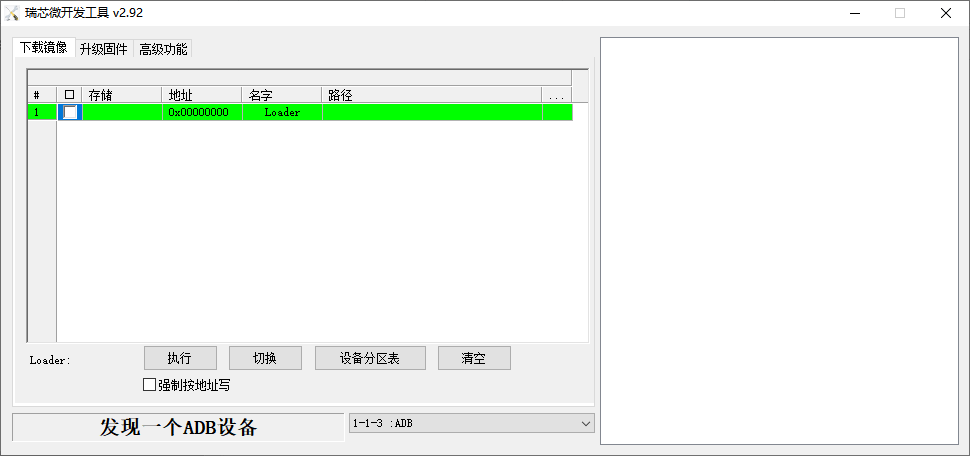

解压压缩包后无需安装即可使用，双击 RKDevTool.exe 进入软件界面。

软件主要有三大部分，分别是下载镜像、升级固件和高级功能

3.2.1.4. MASKROM模式烧录镜像¶

该模式适合 板卡未烧录系统或烧录的系统损坏无法运行（适应一切状况）

LubanCat-RK3528系列的每块都会有USB-OTG的接口，这个接口专门用于供电以及烧录镜像 .. 板子上会有明确的丝印显示 OTG USB OTG 等

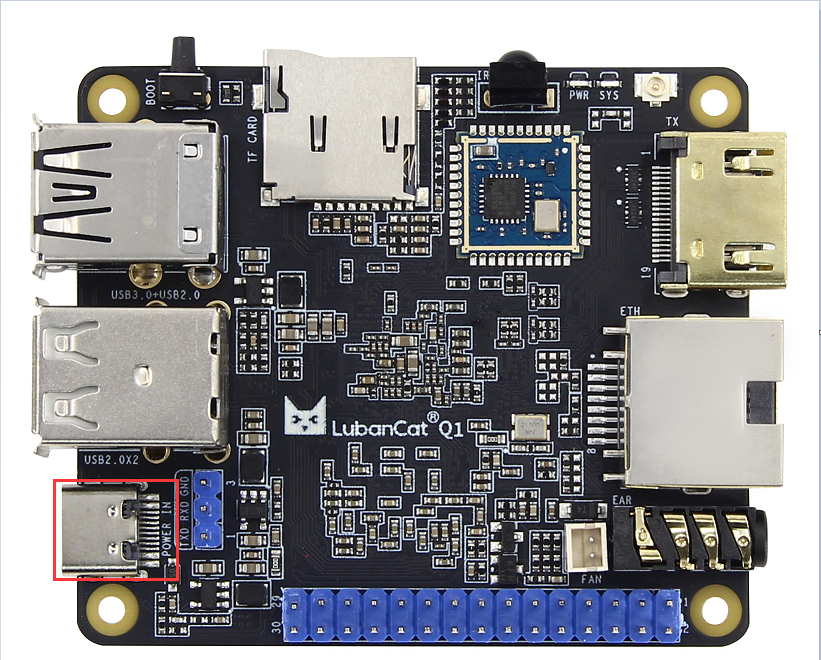

这里以LubanCat-Q1为例，如下图

我们打开 RKDevTool 烧录工具，并设置板卡进入烧录模式。

准备一根Type-C线，一端连接电脑，一端预留备用
将所有有可能给板卡供电的接线都断开，如电源线，USB线等
按住boot按键(BOOT)不松开，先将预留的USB线插入板卡的USB-OTG接口，再插入电源

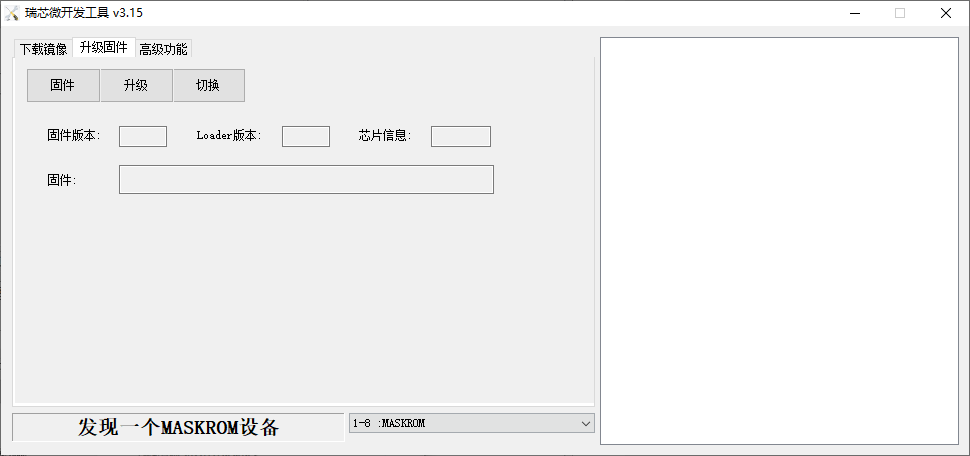

等待软件提示 发现一个MASKROM设备，再松开按键
如果不成功，重复2-4步骤。

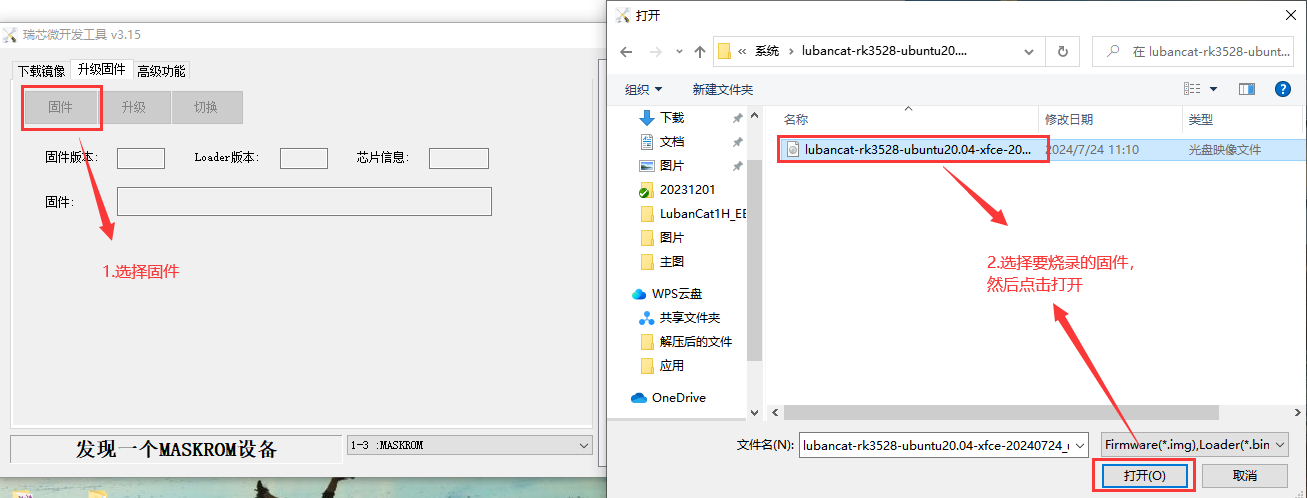

然后就可以点击固件选择要烧录的镜像，如update.img然后打开

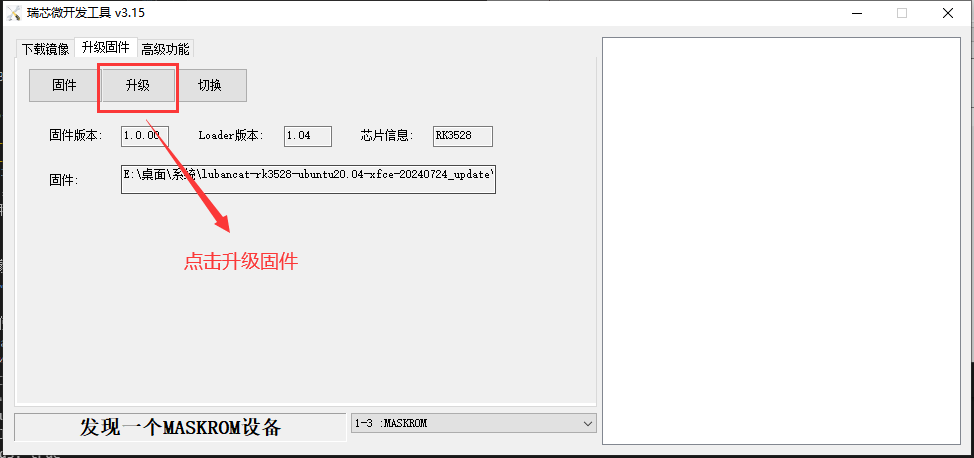

等待固件加载完成，然后点击升级，开始烧录固件

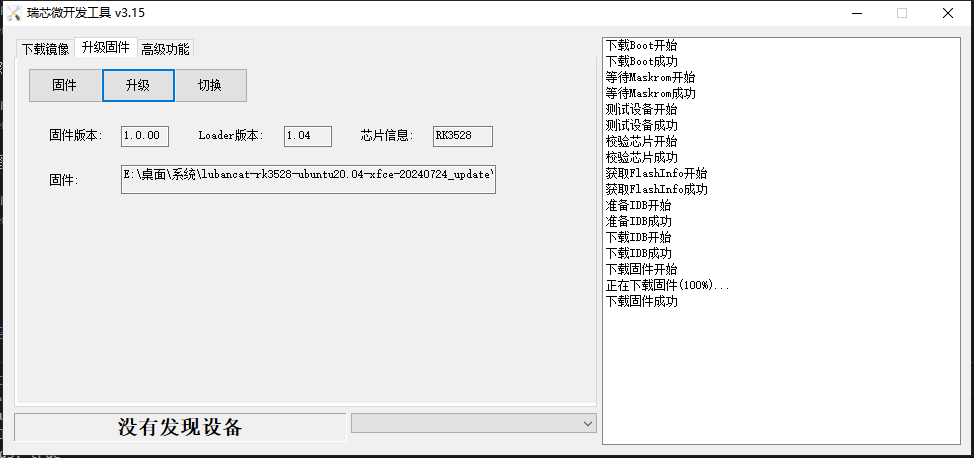

镜像烧录成功，如下图

3.2.2. 烧录镜像到SD卡¶

本章配套视频介绍:

《03-烧录鲁班猫镜像到SD卡》

https://www.bilibili.com/video/BV1mc411N7wp/

镜像烧录到SD卡需要专用烧录软件和SD卡读卡器

3.2.2.1. 安装SDDiskTool¶

瑞芯微SD卡镜像制作工具，Windows平台，仅支持RK格式完整镜像的烧录

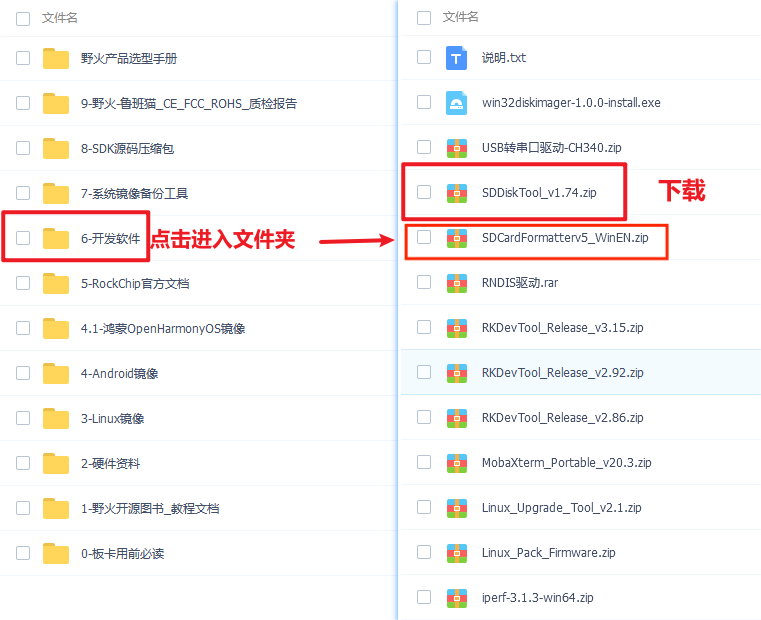

烧录镜像到eMMC需要使用到烧录工具 SD_Firmware_Tool.exe 和SD卡格式化工具 SDCardFormatter

点击进入链接: 百度网盘镜像提取码：hslu

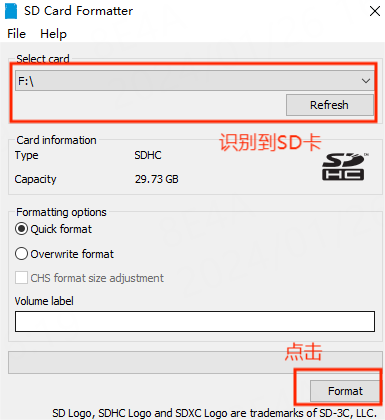

先安装SDCardFormatter后打开软件，识别到sd卡后点击Format即可。若识别不到可先用windows自带的格式化工具格式化，再使用此工具

SD_Firmware_Tool解压压缩包后无需安装即可使用，双击进入软件界面。

3.2.2.2. 烧录镜像¶

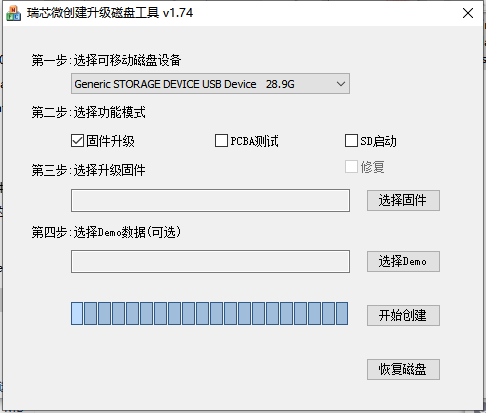

打开烧录SDDiskTool的可执行文件SD_Firmware_Tool.exe并插入SD卡。

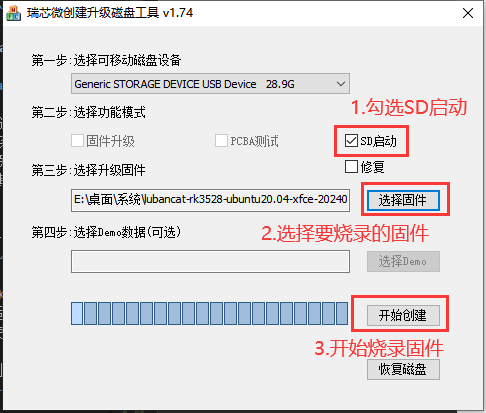

首先选择正确的要烧录的SD卡，然后将功能模式选择位 SD启动，再选择要烧录的RK格式完整镜像，最后点击开始创建烧录镜像到SD卡。

../../_images/SD_Firmware_Tool_flash.png

耐心等待SD卡烧录完整，当镜像较大时，烧录的时间会相应变长。

注意

点击开始创建会有一定概率报错说无法烧录，可以关闭错误窗口再进行开始创建

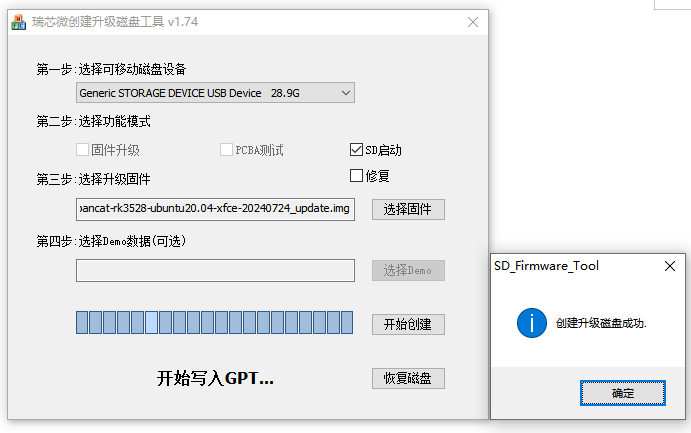

烧录成功，如下图

../../_images/SD_Firmware_Tool_flash_scuess.png

注意

建议使用v1.74以上的烧录工具，因为低于v1.74的版本的烧录工具可能会导致烧录的时候出现蓝屏，出现蓝屏重启电脑即可，
