7. 风扇接口

7.1. 接口型号与连接

  • 座子封装是A1501WV-2P(1.5mm 1x2P 直插)

  • 只支持5V供电的风扇

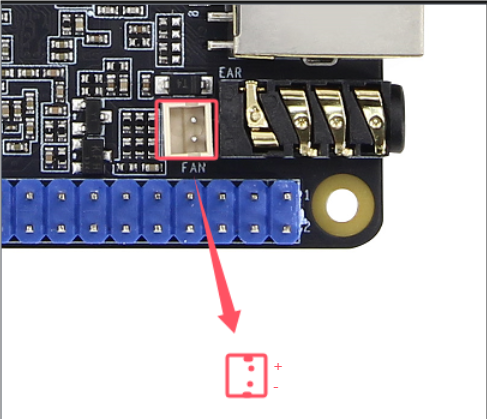

座子输出的正负极，如图下所示

../../_images/fan-1.png

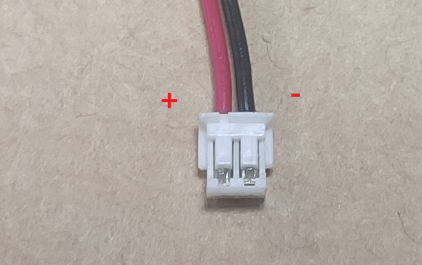

使用的风扇的接口如下所示

../../_images/fan-2.png

注解

如果发现风扇的接口正负极和上图相反，则可以使用改线大法，使用镊子将两个线交换

7.2. 风扇的多级调速

风扇根据CPU温度进行调速，支持多级调速，在设备树中可定义每一级的起转温度和强度。

多级调速

风扇转动级别

触发温度

风扇的输出

0

CPU温度低于40度

风扇罢工

1

CPU温度高于40度，低于55度

39%的最大转速

2

CPU温度高于55度，低于60度

59%的最大转速

3

CPU温度高于60度，低于65度

78%的最大转速

4

CPU温度高于65度

火力全开
