7. F429挑战者资料目录内容及底板介绍¶

7.1. F429挑战者云盘资料目录¶

————程序目录表————

A盘（资料盘）
       ├── 0-开机例程源码                           <--野火开发板出厂带的程序
       ├── 1-程序源码_教程文档                      <--教程文档及代码位置
       ├── 2-开发板原理图_封装库_尺寸图_IC手册
       ├── 3-STM32官方资料
       ├── 4-配套模块资料
       ├── 5-开发软件
       └── [野火EmbedFire]《STM32开发板必读说明》.pdf   <--与本文档内容一致

————具体文件夹描述————

7.1.1. 《0-开机例程源码》¶

0-开机例程源码
└── 开机测试例程
    ├── F429V1
    │   ├── GPIO输出—使用固件库点亮LED灯.rar
    │   ├── uCOSIII_emWin528_Demo（即开机例程）.rar
    │   ├── 刷外部FLASH程序（如何恢复出厂内容）.rar
    │   └── 野火STM32F429开机测试程序用户手册.pdf
    └── F429V2
        ├── freertos_emXGUI例程
        ├── GPIO输出—使用固件库点亮LED灯.rar
        └── ucos_emWIN例程

具体说明：

F429V1\uCOSIII_emWin528_Demo、测试程序用户手册、刷外部FLASH程序（如何恢复出厂内容） ：F429V1板子出厂时默认烧录的一个带界面的综合演示程序与对应介绍手册。如果F429V1想下载该程序，解压uCOSIII_emWin528_Demo，打开工程 uCOSIII_emWin528_Demo（即开机例程）\Project\RVMDK(uv5) \WF-STM32F429.uvprojx 编译后下载，如果下载出现错误，先确认编译是否有错误。如果下载后一直停留界面，按照刷外部FLASH程序（如何恢复出厂内容）里面说明用SD卡先刷资源操作。

F429V2\freertos_emXGUI例程 ：F429V2板子出厂时默认烧录的一个带界面的综合演示程序， F429V2下载了其他程序后，想下载回来时直接下载该程序即可 解压emXGUI_demo_stm32f429，打开工程 emXGUI_demo_stm32f429\99-FreeRTOS+emXGUI综合桌面_5寸_7寸\Project\RVMDK（uv5）\Fire_emxgui.uvprojx 编译后下载，如果下载出现错误，先确认编译是否有错误。

F429V1/V2 GPIO输出—使用固件库点亮LED灯 ：单纯点灯测试例程

提示

在使用开机例程前请确认板子已经使用过开机例程同文件加中的 FLASH程序 刷好了对应的FLASH，开机例程需要调用FLASH中的资源，若没有对应开机例程中需要的资源，下载例程后会出现无法进入开机例程的情况。

7.1.2. 《1-程序源码_教程文档》¶

1-程序源码_教程文档
├── 1-[野火]《STM32库开发实战指南》(标准库源码)【优先学习】         <--学习下面其他教程的基础
├── 2-[野火]《STM32 HAL库开发实战指南》(HAL库源码)         <--学习下面其他教程的基础
├── 3-[野火]《FreeRTOS内核实现与应用开发实战指南》
├── 4-[野火]《uCOS-III内核实现与应用开发实战指南》
├── 5-[野火]《RT-Thread内核实现与应用开发实战指南》
├── 6-[野火]《emWin实战指南》
├── 7-[野火]《物联网操作系统 LiteOS开发实战指南》
├── 8-[野火]《LwIP应用开发实战指南》
├── 9-[野火]《emXGUI实战指南》系列
└── 10-[野火]《电机应用开发实战指南—基于STM32》

初学者建议可以先学习标准库。标准库和HAL库没有本质上的差异，只是库整体的封装程度和提供的函数使用方式等等不同，主要的STM32芯片本身知识相通，任意先学习一种和两种都学习加深对比思考都可以。下面是对对应不同教程资料文件夹中内容的简要描述。

教程文件为上级文件夹书名号内同名的 《XXXX开发实战指南》.pdf 文件，可以结合对应的视频阅读学习。

代码工程文件在 书籍配套例程.zip 中，解压即可得到对应代码，若是打开文件后发现不能编译且KEIL左边工程文件全为感叹号形式，则说明没解压，文件要先解压出来才能用。

视频课件PPT.rar 里包含对应课程视频里写的讲义代码，讲义PPT在每个章节的第一个文件夹。

提示

HAL库开发实战指南中的HAL固件包版本可能较低，可以从STM32CUBEMX下载最新版本。此软件可从软件工具下载链接中得到，并参考 CUBE的简要使用指南来使用。

7.1.3. 《2-开发板原理图_封装库_尺寸图_IC手册》¶

2-开发板原理图_封装库_尺寸图_IC手册
├── 原理图_封装库_尺寸图.rar
└── 挑战者板载IC数据手册.rar

本文件夹包含了关于开发板硬件相关的信息内容。其中，IC数据手册解压后有底板各芯片元件手册。

7.1.4. 《3-STM32官方资料》¶

3-STM32官方资料
├── 1-STM32官方手册.zip
├── 2-STM32F4官方固件库与手册（标准库）.rar
├── HAL库用户手册.zip
└── 官方资料下载地址.rar

本文件夹包含所有STM32的官方相关资料。

7.1.5. 《4-配套模块资料》¶

4-配套模块资料
├── DAP下载器
├── GSM
├── WiFI
├── 【必读】模块资料单独云盘链接.pdf
├── 传感器
├── 定位
├── 屏幕
├── 摄像头
├── 杂类无线模块
├── 继电器
└── 蓝牙

本文件夹是STM32的模块例程集合，包含所有的STM32模块例程内容，与模块单独云盘内容一致。

7.1.6. 《5-开发软件》¶

5-开发软件
├── USB转串口驱动_CH340.rar
├── 串口_网络_电机多功能调试助手
├── 字模软件.zip
└── 获取【KEIL与芯片包】说明.txt

本文件夹包含学习过程中所需的软件，如果发现没有需要的，可以软件工具下载链接找到我们提供的5.26版的KEIL及其他软件。

7.2. F429挑战者大学堂资料目录¶

大学堂的资料内容与云盘资料一致，只是摆放顺序不同，更新程序更方便而已。

7.2.1. 基本资料¶

野火大学堂与百度云文件对比表¶
野火大学堂文件	百度网盘文件
开机例程源码	与云盘资料A盘（资料盘） 0-开机例程源码一致。
硬件资料	与云盘资料A盘（资料盘）2-开发板原理图_封装库_尺寸图_IC手册一致。
SMT32F429官方资料	与云盘资料A盘（资料盘） 3-STM32官方资料一致。
标准库/HAL库开发	与云盘资料A盘（资料盘）1-程序源码_教程文档中的标准库和HAL库教程和配套例程一致。
PPT	F429挑战者标准库视频中PPT讲义，与云盘资料B盘（视频盘）中内容一致
资料必读说明	与本网页文档内容一致

7.2.2. 其他进阶内容¶

是基本资料后的其他进阶学习资料，此处列出了与该开发板有相关的进阶教程和模块资料例程，与大学堂左侧的开源图书及视频和下面的单独模块名例程内容一致。

7.3. 开发板底板使用说明¶

7.3.1. F429挑战者V1板与V2板的区别¶

左数第二栏为V1板，左数第三栏为V2板

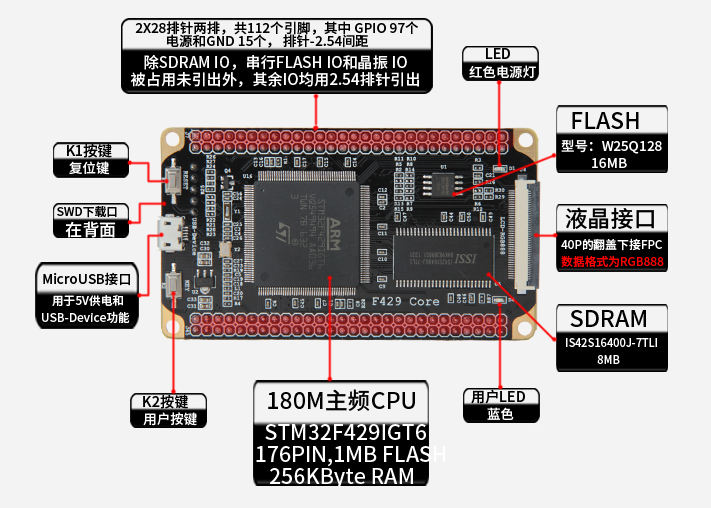

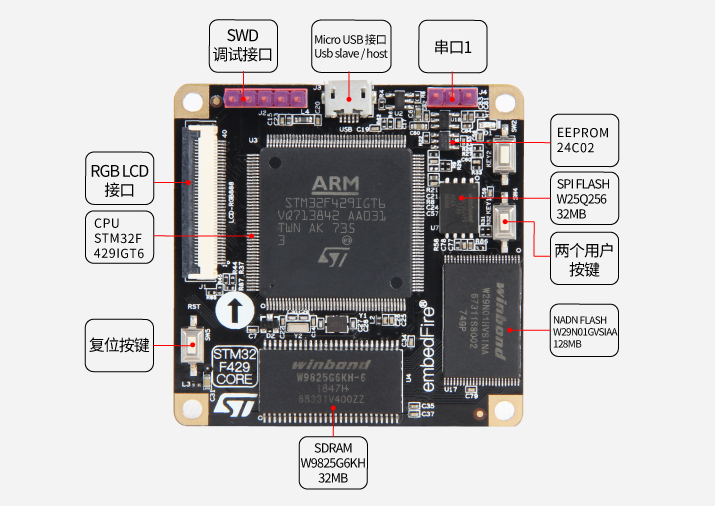

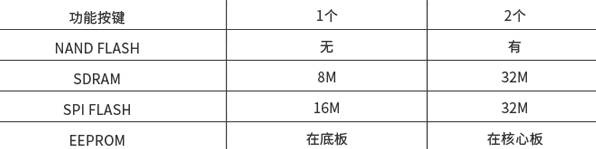

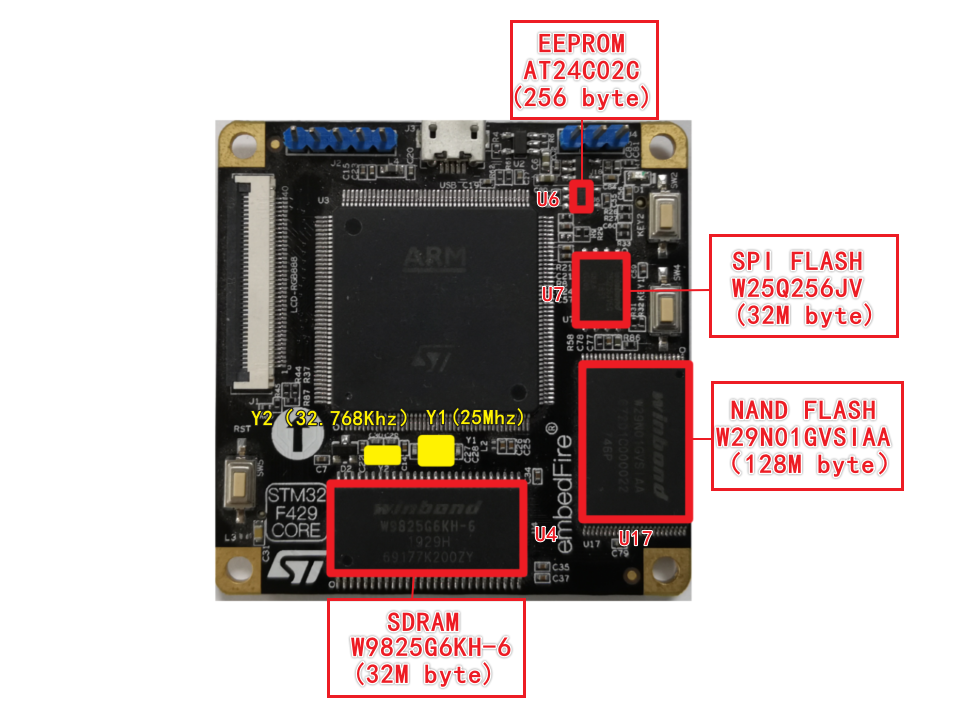

核心板的区别：

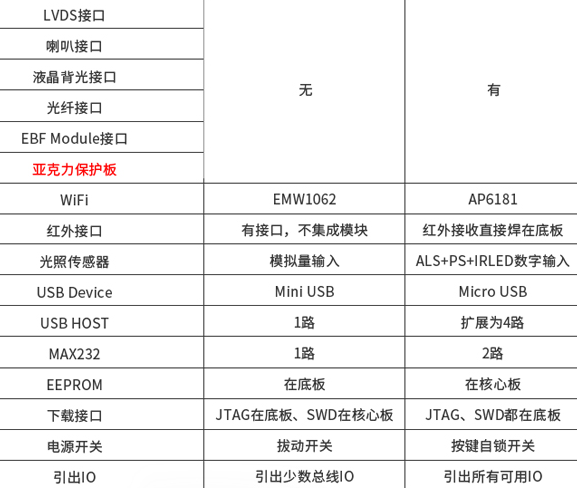

挑战者底板的区别：

7.3.2. 挑战者V1开发板¶

常见底板引脚指南：

下面是一些具体跳帽、接口的详细描述：

① CAN、485、232相关跳帽

CAN的引脚在底板已经接好，不需要跳帽来设置，只需要将它的电源跳帽盖好即可，CAN与485使用的是同一个电源跳帽。注意CAN与屏幕不能同时使用。

485与232的母头同时只能有一个连接PD5、PD6（USART2），若需要接到不同的串口，可参照如何更改串口设备指向中的内容，注意，此时485TX、T1IN连接为对应串口的TX，485RX、R1OUT连接为对应串口的RX。

板载485在底板中与液晶共用了PD11，因此当需要同时使用485和液晶屏幕时则需要外接另外的TTL转485设备。

② USB转串口、LED灯和电容触摸按键的相关跳帽

在Ch340的上方，将USART1的输入输出引脚与CH340的输出输入引脚连接起来，使得此处的MINI USB连接电脑后使用的是串口1的输入输出能力，若想用此处接口使用其他串口，可参照如何更改串口设备指向。

J35跳帽为LED灯的跳帽，盖上后即可控制LED灯，注意LED灯与摄像头底板有部分引脚重合，使用摄像头的时候注意将此跳帽拔出，以免影响到摄像头的使用。

J17跳帽是电容按键的跳帽，盖上跳帽后通过控制PA5即可使用电容触摸按键。

③ 蜂鸣器和温湿度接口

蜂鸣器在底板与PI11相连，当I11脚置高时，蜂鸣器会响。

此温湿度接口可接DTH11/DS18B12模块。简要来说，DTH11有洞的一面朝着板子外面，插在接口上；DS18B12突出的一面朝板子外面，插入接口的小圆弧包含的三个脚位置。

而如果使用的温湿度模块不是野火的模块，可以参考温湿度传感器例程简要描述中的内容接线。

④ USB Device 、可变电阻、光照电阻和WIFI的相关跳帽

USB Device为USB从机，目前仅用于库开发指南中USB—模拟U盘例程。

J1两端为UART3的输入输出引脚。

J21跳帽为可变电阻的相关跳帽，J21跳帽接上后，PC3接到电位器。（电位器是可变电阻器的一种）

J43跳帽为光照电阻的相关跳帽，J43跳帽接上后，PA4接到光照电阻。

J22、J33方便PA6在使用ADC功能时测量对应的电平，注意，千万不要将J33的两端用跳帽或者杜邦线接到一起，这会导致短路，非常可能烧坏板子。

J45为EMW1062的电源跳帽，盖上跳帽后即可使WIFI模块通电。

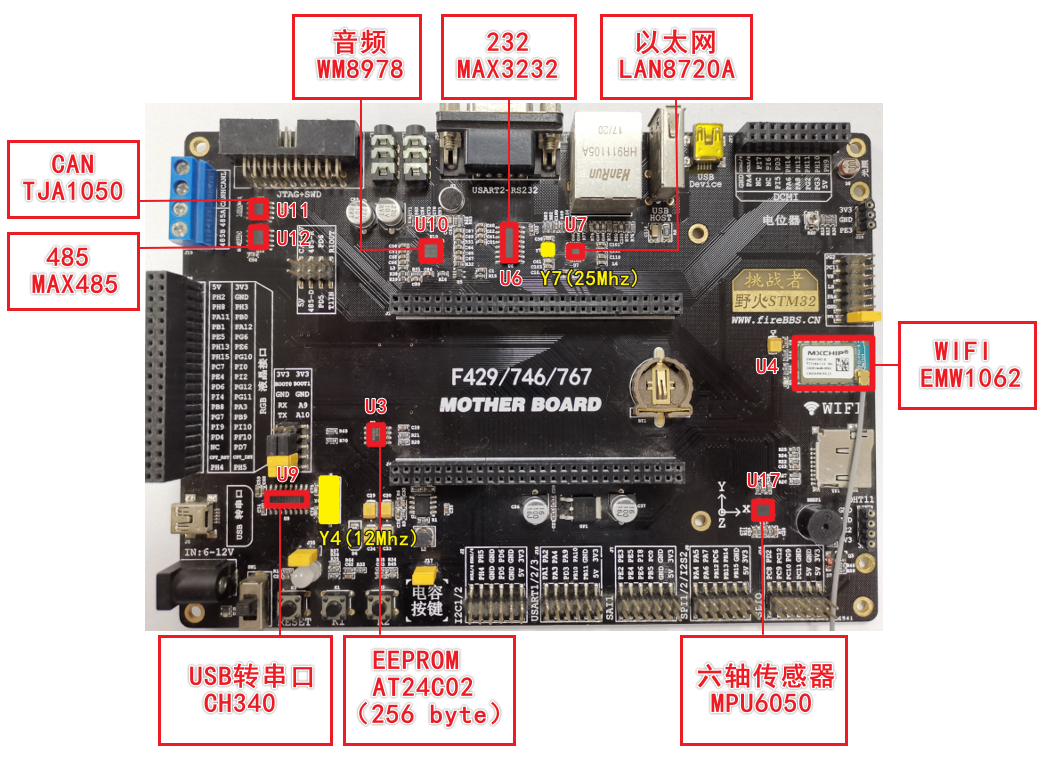

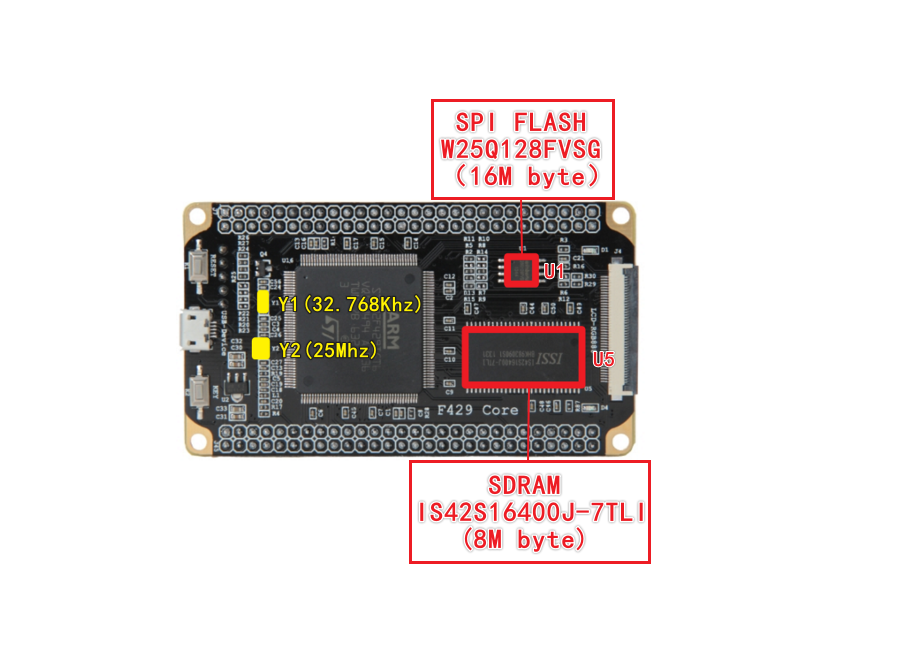

具体常用芯片位置图：

注意

目前部分板子上装的是内置晶振的CH340C，它与需要外置晶振的CH340G功能一致。因此，若是发现旁边的晶振位没有焊接晶振（即上方图Y4位置），不是因为少焊了晶振，而是晶振已经内置到CH340内部了。

具体全部模块功能注解图：

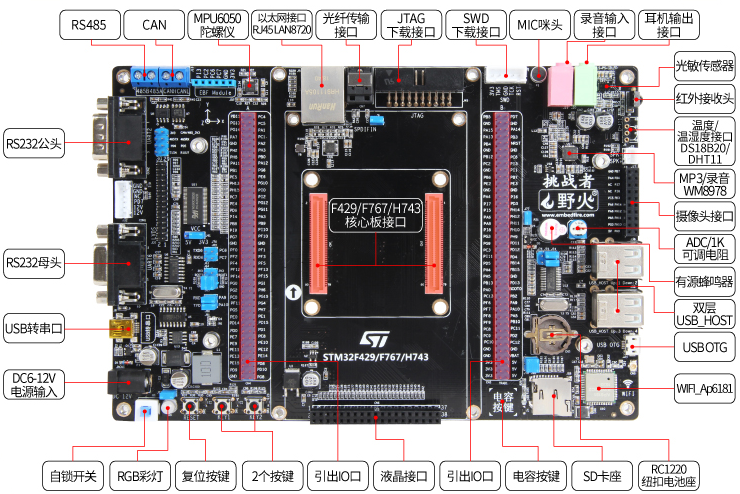

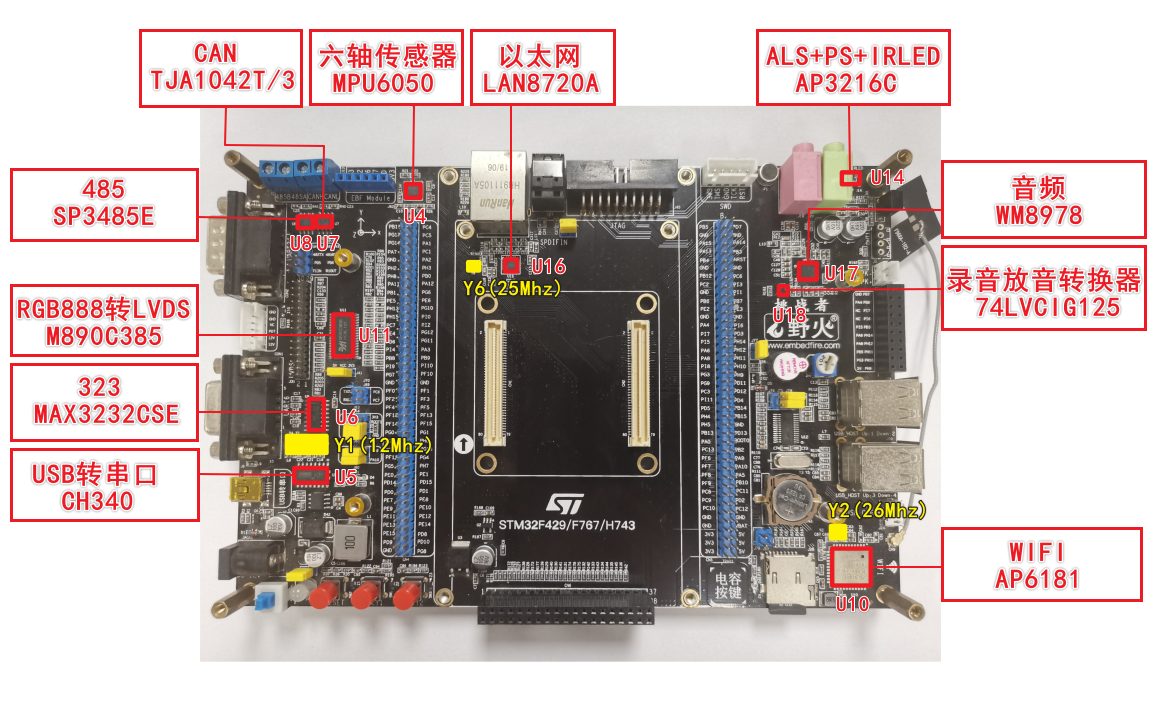

7.3.3. 挑战者V2开发板¶

常见底板引脚指南：

下面是一些具体跳帽、接口的详细描述：

① 野火模块接口、液晶背光接口和CAN、485、232相关跳帽

EBF Module接口可以用于接野火的蓝牙、GPS、SPI接口的OLED屏幕。

J32为液晶背光接口

CAN的引脚在底板已经接好，不需要跳帽来设置，只需要将它的电源跳帽盖好即可，位置为J40最上方的红色方框处，CAN与485使用的是同一个电源跳帽。注意CAN与屏幕不能同时使用。

485与232的公头在J40位置上同时只能有一个连接PD5、PD6（USART2），若需要接到不同的串口，可参照如何更改串口设备指向中的内容，注意，此时485TX、T1IN连接为对应串口的TX，485RX、R1OUT连接为对应串口的RX。

板载485在底板中与液晶共用了PB8，因此当需要同时使用485和液晶屏幕时则需要外接另外的TTL转485设备。

232的母头可以通过J70、J69跳帽接到USART3的位置，也可通过杜邦线连接对应的串口脚。

② USB转串口与LED灯的相关跳帽

在Ch340的上方，通过J80、J81跳帽将USART1的输入输出引脚与CH340的输出输入引脚连接起来，使得此处的MINI USB连接电脑后使用的是串口1的输入输出能力，若想用此处接口使用其他串口，可参照如何更改串口设备指向。

J73跳帽为LED灯的跳帽，盖上后即可控制LED灯，注意LED灯与摄像头底板有部分引脚重合，使用摄像头的时候注意将此跳帽拔出，以免影响到摄像头的使用。

③ 电容按键、WIFI 和USB的相关跳帽

J78跳帽是电容按键的跳帽，盖上跳帽后通过控制PA5即可使用电容触摸按键。

J66跳帽是AP6181的电源跳帽，盖上跳帽后即可使WIFI模块通电。

J76-74是USB的相关跳帽，HOS和OTG为同一组USB，通过此处来选择，默认是盖到OTG1处。

④ 蜂鸣器、可调电阻的相关跳帽

蜂鸣器在底板与PI11相连，当I11脚置高时，蜂鸣器会响。

J77为可调电阻的跳帽，盖好后此电阻与PC3相连。
