电机接线问题¶
提示
普通系列开发板也有电机教程例程参考,需要到 野火电机驱动板 中的普通系列开发板电机例程对应百度云链接下载对应例程。
电机例程接线¶
在对应例程文件夹中的
Doc文件夹

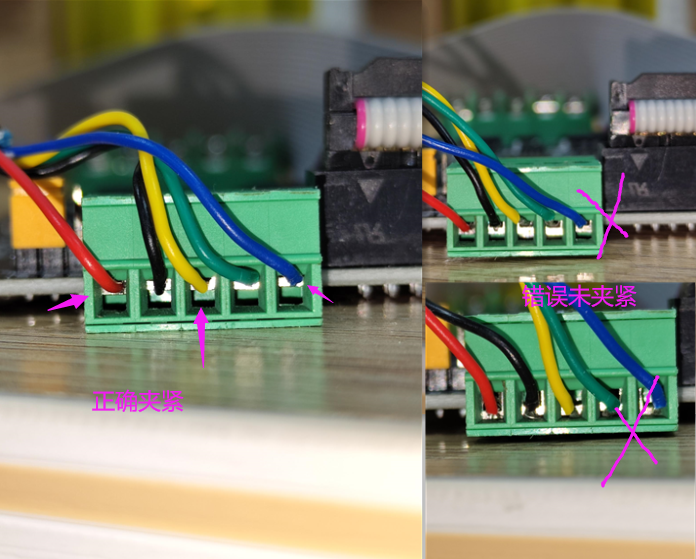

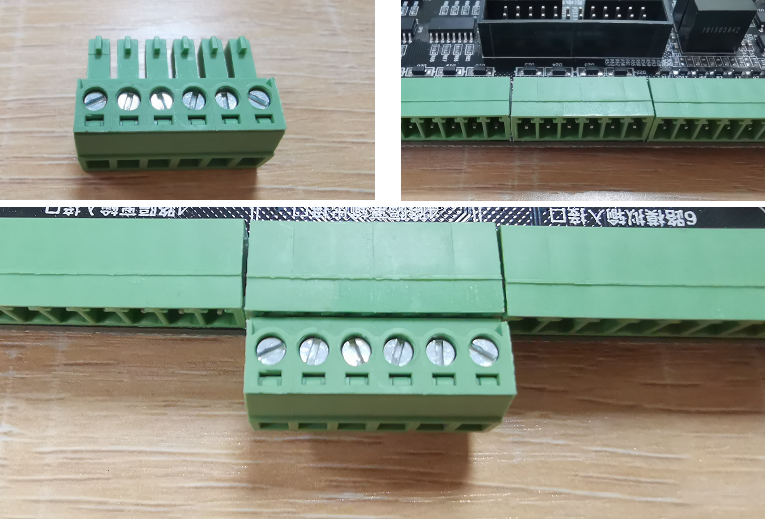

中可以找到 readme.txt ,此文件中有接线的文字说明;在此文件夹中也有接线的图片表明器件的线序与整体接线图。电机的大部分接口需要对应的插拔式接线端子才能方便的接上导线,使用时,需要按照端子上面的花纹用对应的螺丝刀扭松,将端子侧面的中间格子降下来,然后插入导线或者公头杜邦线插入中间口,接着再反方向拧紧使格子上升夹紧线。

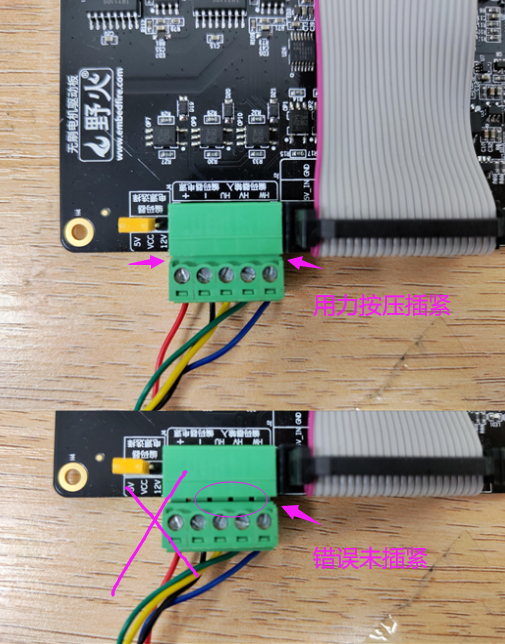

注意电机板与驱动板分别接线良好¶
驱动板硬件资料¶
资料获取途径
百度云 中具体的单独详细器件文件需要到 野火电机驱动板 中找到驱动板硬件资料链接下载资料。
百度云 中的对应电机板的资料中《6-驱动板硬件资料》文件夹也是此内容。
野火大学堂 在电机系列开发板下有《电机_驱动板硬件资料》。
下面简要介绍一下文件夹中的内容
野火【电机_驱动板硬件资料】
├── 接线与演示视频 <--电机相关器件的基础接法视频
├── 电机参数相关 <--电机的相关参数
├── 野火L298N刷驱动板
├── 野火步进电机驱动器
├── 野火直流无刷驱动板
└── 野火直流有刷驱动板
对应驱动板文件夹中有:
数据手册
原理图和数据手册的PDF文件
与开发板引脚连接的XLSX表格文件
其中,普通系列开发板的连线表需要进有刷和无刷的 《…… 与普通系列开发板 引脚连接说明.xlsx》 文件中查看。
