3. F103MINI资料目录内容及底板介绍¶
3.1. F103MINI云盘资料目录¶
————程序目录表————
A盘（资料盘）
├── 0-开机例程源码 <--野火开发板出厂带的程序
├── 1-程序源码_教程文档 <--教程文档及代码位置
├── 2-开发板原理图_封装库_尺寸图_IC手册
├── 3-STM32官方资料
├── 4-配套模块资料
├── 5-开发软件
└── [野火EmbedFire]《STM32开发板必读说明》.pdf <--与本文档内容一致
————具体文件夹描述————
3.1.1. 《0-开机例程源码》¶
目录：
0-开机例程源码
└── 开机测试例程
├── GPIO输出—使用固件库点亮LED灯.rar
├── ucos_emWin_开机例程.rar
├── 刷外部FLASH程序（如何恢复出厂内容）.rar
└── 野火STM32F103-MINI开发板用户手册.pdf
具体说明：
ucos_emWin_开机例程、野火STM32F103-MINI开发板用户手册 ：ucos_emWin_开机例程 是板子出厂时默认烧录的一个带界面的综合演示程序，对应用户手册里面的说明。
下载了其他程序后，想下载回来时直接下载该程序即可。 解压ucos_emWin_开机例程，打开工程ucos_emWin_开机例程（大时间版本）\Project\RVMDK(uv5)\BH-F103.uvprojx编译后下载，如果下载出现错误，先确认编译是否有错误。刷外部FLASH程序（如何恢复出厂内容） ：开机例程中是会使用到字库、图标等存在板子外部SPI FLASH的资源文件， 开发板出厂时默认已经烧好，所以直接下载ucos_emWin_开机例程可以运行，如果当资源文件缺失时才需要按照里面的说明使用SD卡把资源烧录到外部SPI FLASH。
GPIO输出—使用固件库点亮LED灯 ：单纯点灯测试例程
提示
在使用开机例程前请确认板子已经使用过开机例程同文件夹中的 FLASH程序 刷好了对应的FLASH，开机例程需要调用FLASH中的资源，若没有对应开机例程中需要的资源，下载例程后会出现无法进入开机例程的情况。
3.1.2. 《1-程序源码_教程文档》¶
目录：
1-程序源码_教程文档
├── 1-[野火]《STM32库开发实战指南》(标准库源码)【优先学习】 <--学习下面其他教程的基础
├── 2-[野火]《STM32 HAL库开发实战指南》(HAL库源码) <--学习下面其他教程的基础
├── 3-[野火]《FreeRTOS内核实现与应用开发实战指南》
├── 4-[野火]《uCOS-III内核实现与应用开发实战指南》
├── 5-[野火]《RT-Thread内核实现与应用开发实战指南》
├── 6-[野火]《emWin实战指南》
├── 7-[野火]《物联网操作系统 LiteOS开发实战指南》
├── 8-[野火]《emXGUI实战指南》系列
└── 9-[野火]《电机应用开发实战指南—基于STM32》
初学者建议可以先学习标准库。标准库和HAL库没有本质上的差异，只是库整体的封装程度和提供的函数使用方式等等不同，主要的STM32芯片本身知识相通，任意先学习一种和两种都学习加深对比思考都可以。下面是对对应不同教程资料文件夹中内容的简要描述。
教程文件为上级文件夹书名号内同名的
《XXXX开发实战指南》.pdf文件，可以结合对应的视频阅读学习。代码工程文件在
书籍配套例程.zip中，解压即可得到对应代码，若是打开文件后发现不能编译且KEIL左边工程文件全为感叹号形式，则说明没解压，文件要先解压出来才能用。
视频课件PPT.rar里包含对应课程视频里写的讲义代码，讲义PPT在每个章节的第一个文件夹。
3.1.3. 《2-开发板原理图_封装库_尺寸图_IC手册》¶
目录：
2-开发板原理图_封装库_尺寸图_IC手册
├── F103MINI板载IC数据手册.rar
└── 原理图_封装库_尺寸图.rar
本文件夹包含了关于开发板硬件相关的信息内容。其中，IC数据手册解压后有底板各芯片元件手册。
3.1.4. 《3-STM32官方资料》¶
目录：
3-STM32官方资料
├── HAL库用户手册.zip
├── STM32F103官方固件库与手册（标准库）.rar
├── STM32F1官方手册资料.rar
├── 其他参考文档资料.rar
└── 官方资料下载地址.rar
本文件夹包含所有STM32的官方相关资料，其中《其他参考文档资料.rar》包含了诸如I2C、SPI、CAN的协议手册。
3.1.5. 4-配套模块资料¶
目录：
4-配套模块资料
├── DAP下载器
├── GSM
├── WiFI
├── 【必读】模块资料单独云盘链接.pdf
├── 传感器
├── 定位
├── 屏幕
├── 摄像头
├── 杂类无线模块
├── 继电器
└── 蓝牙
本文件夹是STM32的模块例程集合，包含所有的STM32模块例程内容，与模块单独云盘内容一致。
3.1.6. 《5-开发软件》¶
目录：
5-开发软件
├── USB转串口驱动_CH340.rar
├── 串口_网络_电机多功能调试助手
├── 串口下载软件.rar
├── 字模软件(PCtoLCD2013).rar
└── 获取【KEIL与芯片包】说明.txt
本文件夹包含学习过程中所需的软件，如果发现没有需要的，可以在下面链接找到我们提供的5.26版的KEIL及其他软件。
3.2. F103MINI大学堂资料目录¶
大学堂的资料内容与云盘资料一致，只是摆放顺序不同，更新程序更方便而已。
3.2.1. 基本资料¶
野火大学堂文件 |
百度网盘文件 |
|---|---|
开机例程源码 |
与云盘资料A盘（资料盘） 0-开机例程源码 一致。 |
硬件资料 |
与云盘资料A盘（资料盘）2-开发板原理图_封装库_尺寸图_IC手册 一致。 |
SMT32F1官方资料 |
与云盘资料A盘（资料盘） 3-STM32官方资料 一致。 |
标准库/HAL库开发 |
与云盘资料A盘（资料盘）1-程序源码_教程文档 中的标准库和HAL库教程和配套例程一致。 |
PPT |
MIINI标准库视频中PPT讲义，与云盘资料B盘（视频盘）中内容一致 |
资料必读说明 |
与本网页文档内容一致 |
3.2.2. 其他进阶内容¶
是基本资料后的其他进阶学习资料，此处列出了与该开发板有相关的进阶教程和模块资料例程，与大学堂左侧的 开源图书及视频 和 下面的单独模块名例程 内容一致。
3.3. 开发板底板使用说明¶

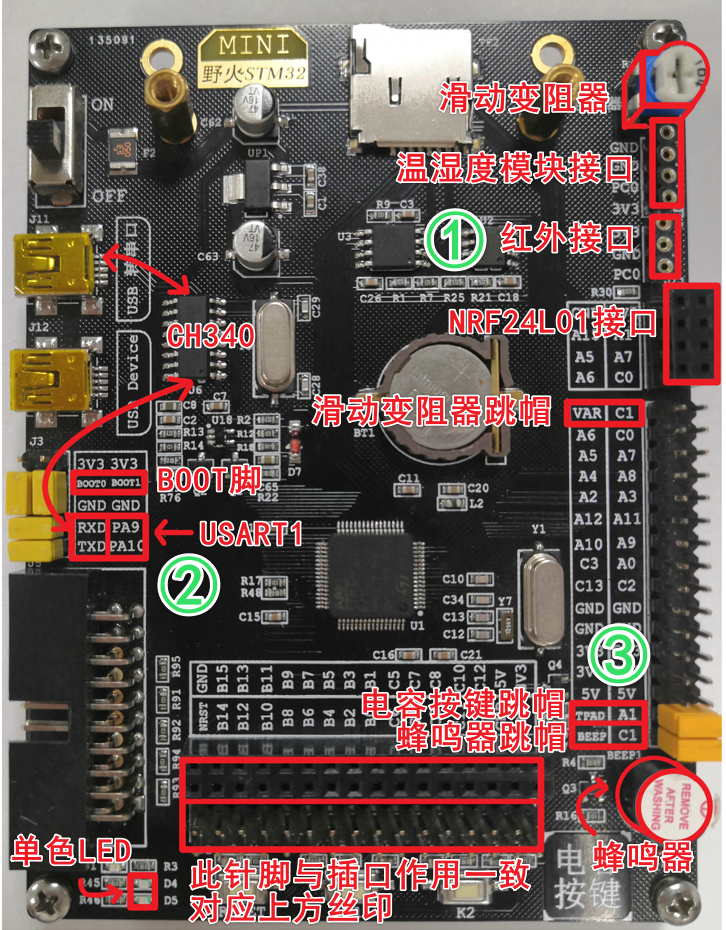

3.3.1. 引脚指南：¶
① 滑动变阻器、温湿度接口、红外模块接口及2.4G接口
电位器是可变电阻器的一种。通过下方的J7 1-2 跳帽接上后连接到PC1脚，使用对应的ADC程序后用螺丝刀或者指甲拧动白色部分即可改变电位器的电阻。注意在这里有两个关于PC1引脚的跳帽，他们同时只能接其中的一个。
此温湿度接口可接DTH11/DS18B12模块。简要来说，DTH11有洞的一面朝着板子外面，插在接口上；DS18B12突出的一面朝板子外面，插入接口的小圆弧包含的三个脚位置。
而如果使用的温湿度模块不是野火的模块，可以参考 温湿度传感器例程简要描述 中的内容接线。
红外模块接口可用于接INF1838模块，简要来说，此模块凸起的部分朝着板子外插好就可以了。
2.4的接口可用于插野火的NRF2401模块。具体接线需从对应资料的《……与各开发板连接说明》中查看。
② USB转串口及USB Device
在Ch340的下方，通过跳帽将USART1的输入输出引脚与CH340的输出输入引脚连接起来，使得此处的【USB转串口】连接电脑后使用的是串口1的输入输出能力，若想用此处接口使用其他串口，可参照 如何更改串口设备指向 。
③ 蜂鸣器与电容按键
J7 29-30 跳帽是电容按键的跳帽，盖好后电容按键连接到开发板PA1脚。
J7 31-32 跳帽说是蜂鸣器的跳帽，盖好后通过控制PC1高低电平，即可控制蜂鸣器状态，注意在这里有两个关于PC1引脚的跳帽，他们同时只能接其中的一个。
3.3.2. 具体常用芯片位置图：¶
注意
目前部分板子上装的是内置晶振的CH340C，它与需要外置晶振的CH340G功能一致。因此，若是发现旁边的晶振位没有焊接晶振（即上方图Y3位置），不是因为少焊了晶振，而是晶振已经内置到CH340内部了。

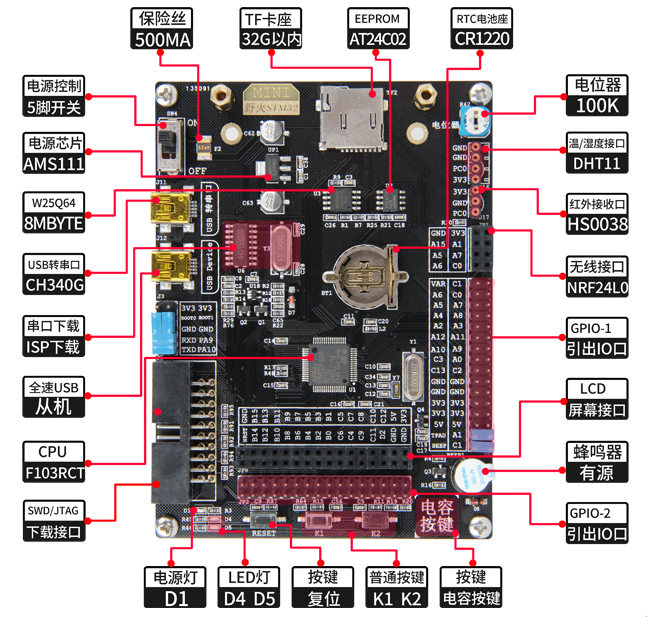

3.3.3. 具体全部模块功能注解图：¶
