2. F407骄阳资料目录内容及底板介绍

2.1. F407骄阳云盘资料目录

————程序目录表————

A盘（资料盘）
├── 1-程序源码_教程文档                        <--教程文档及代码位置
├── 2-开发板原理图_封装库_尺寸图_IC手册
├── 3-STM32官方资料
├── 4-配套模块资料
├── 5-开发软件
|── 6-驱动板硬件资料
└── [野火EmbedFire]《STM32开发板必读说明》.pdf   <--与本文档内容一致

————具体文件夹描述————

2.1.1. 《1-程序源码_教程文档》

目录：

1-程序源码_教程文档
├── 1-[野火]《STM32 HAL库开发实战指南》(HAL库源码)【优先学习】
├── 2-[野火]《FreeRTOS内核实现与应用开发实战指南》
├── 3-[野火]《uCOS-III内核实现与应用开发实战指南》
├── 4-[野火]《RT-Thread内核实现与应用开发实战指南》
├── 5-[野火]《emWin实战指南》
├── 6-[野火]《物联网操作系统 LiteOS开发实战指南》
├── 7-[野火]《LwIP应用开发实战指南》
└── 8-[野火]《电机应用开发实战指南—基于STM32》

其中，库开发是学习其他内容的基础，电机板没有标准库的例程，只能用HAL库，下面是对对应不同教程资料文件夹中内容的简要描述。

• 教程文件为上级文件夹书名号内同名的 《XXXX开发实战指南》.pdf 文件，可以结合对应的视频阅读学习。

• 代码工程文件在 F407IG骄阳_XXXX例程.zip 中，解压即可得到对应代码，若是打开文件后发现不能编译且KEIL左边工程文件全为感叹号形式，则说明没解压，文件要先解压出来才能用。

• 视频课件PPT.rar 里包含对应课程视频里写的讲义代码，讲义PPT在每个章节的第一个文件夹。

  提示

  HAL库开发实战指南中的HAL固件包版本可能较低，可以从STM32CUBEMX下载最新版本。此软件可从 软件工具下载链接 中得到，并参考 CUBE的简要使用指南 来使用。

2.1.2. 《2-开发板原理图_封装库_尺寸图_IC手册 》

目录：

2-开发板原理图_封装库_尺寸图_IC手册
├── 原理图
├── 封装库.rar
├── 尺寸图
└── 芯片手册

本文件夹包含了关于开发板硬件相关的信息内容。

2.1.3. 《3-STM32官方资料》

目录：

3-STM32官方资料
├── HAL库用户手册.zip
├── STM32官方手册.zip
├── 【STM32Cube HAL库】stm32cube_fw_f4_v1250.zip
└── 官方资料下载地址.rar

本文件夹包含所有STM32的官方相关资料。

2.1.4. 《4-配套模块资料》

目录：

4-配套模块资料
├── ADC_DAC模块
├── DAP下载器
├── GSM
├── WiFI
├── 【必读】模块资料单独云盘链接.pdf
├── 传感器
├── 定位
├── 屏幕
├── 摄像头
├── 杂类无线模块
├── 继电器
└── 蓝牙

本文件夹是STM32的模块例程集合，包含所有的STM32模块例程内容，与模块单独云盘内容一致。

2.1.5. 《5-开发软件》

目录：

5-开发软件
├── en.stm32cubemx_v6-0-1.zip
├── jre-8u271-windows-x64.exe
├── ST MC SDK5.x 电机库软件框架说明.pdf
├── USB转串口驱动_CH340.rar
├── X-CUBE-MCSDK-FUL_5.4.4.exe
├── 串口_网络_电机多功能调试助手
├── 字模软件.zip
└── 获取【KEIL与芯片包】说明.txt

本文件夹包含学习过程中所需的软件，如果发现没有需要的，可以 软件工具下载链接 找到我们提供的5.26版的KEIL及其他软件。

2.1.6. 《6-驱动板硬件资料》

目录：

6-驱动板硬件资料
├── 接线与演示视频
├── 电机参数相关
├── 野火L298N刷驱动板
├── 野火步进电机驱动器
├── 野火直流无刷驱动板
└── 野火直流有刷驱动板

具体介绍：

接线与演示视频 : 电机板与各驱动板加电机的接线和下载程序的运行演示。

舵机/L298/步进/有刷/无刷 ： 与驱动器板资料云盘内容一致，L298、有刷、无刷中带原理图与接线表格。

2.2. F407骄阳大学堂资料目录

大学堂的资料内容与云盘资料一致，只是摆放顺序不同，更新程序更方便而已。

2.2.1. 基本资料

野火大学堂与百度云文件对比表

野火大学堂文件	百度网盘文件
硬件资料	与云盘资料A盘（资料盘）2-开发板原理图_封装库_尺寸图_IC手册 一致。
SMT32F407官方资料	与云盘资料A盘（资料盘） 3-STM32官方资料 一致。
HAL库/电机开发	与云盘资料A盘（资料盘）1-程序源码_教程文档 中的HAL库和电机教程和配套例程一致。
资料必读说明	与本网页文档内容一致

2.2.2. 其他进阶内容

是基本资料后的其他进阶学习资料，此处列出了与该开发板有相关的进阶教程和模块资料例程，与大学堂左侧的 开源图书及视频 和 下面的单独模块名例程 内容一致。

2.3. 开发板底板使用说明

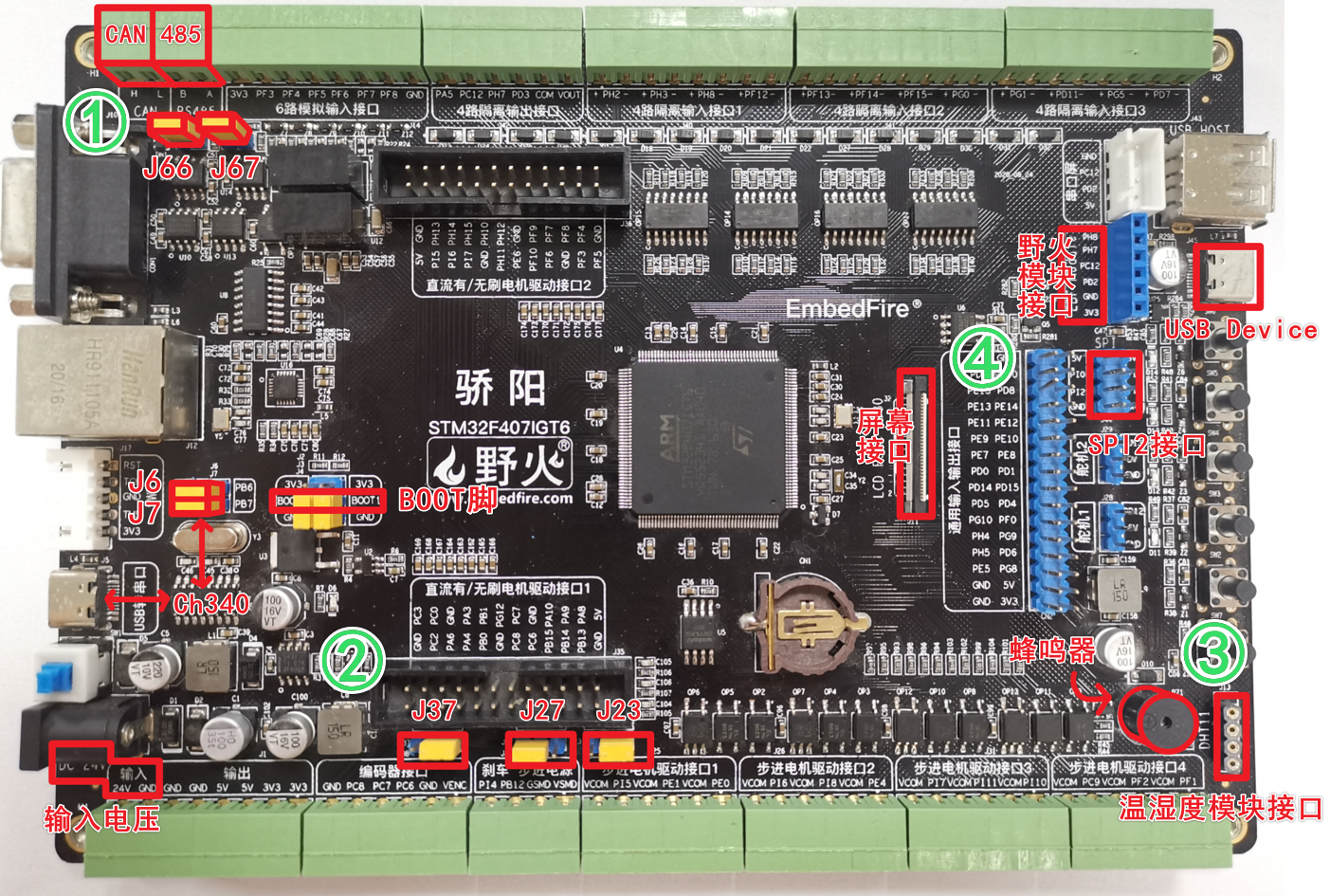

2.3.1. 引脚指南：

① CAN、485、232

• J66跳帽可用于选择CAN的传输末端是否使用终端电阻。CAN在底板接到了PI9和PB9，不能通过跳帽更改。

• J67跳帽可用于选择485的传输末端是否使用终端电阻。485在底板接到了PC11和PC10（UART4），不能通过跳帽更改。

• 232在底板接到了PB11和PB10（USRAT3），不能通过跳帽更改。

② USB转串口与编码器和步进电机的相关跳帽选择

• 在Ch340的上方，通过J6、J7跳帽将USART1的输入输出引脚与CH340的输出输入引脚连接起来，使得此处的Type-C连接电脑后使用的是串口1的输入输出能力，若想用此处接口使用其他串口，可参照 如何更改串口设备指向 。

• J37跳帽可用于选择编码器接口的输入电压为24V或5V。

• J27跳帽和J23跳帽可用于配合选择步进电机接口电源的负极是内部（GND）还是外部（GSMD）以及选择步进电机的正极是内部（5V）还是外部（VSMD）。

③ 蜂鸣器及温湿度接口

• 蜂鸣器在底板与PG7相连，当G7脚置高时，蜂鸣器会响。

• 此温湿度接口可接DTH11/DS18B12模块。简要来说，DTH11有洞的一面朝着板子外面，插在接口上；DS18B12突出的一面朝板子外面，插入接口的小圆弧包含的三个脚位置。

• 而如果使用的温湿度模块不是野火的模块，可以参考 温湿度传感器例程简要描述 中的内容接线。

④ 屏幕接口、野火模块接口和USB Device

• 此屏幕接口可以使用32P屏幕排线来连接对应的LCD屏幕。

• EBF Module接口可以用于接野火的蓝牙、GPS、SPI接口的OLED屏幕。

• USB Device为USB从机，目前仅用于HAL库开发指南中USB—使用外部FLASH模拟U盘例程。

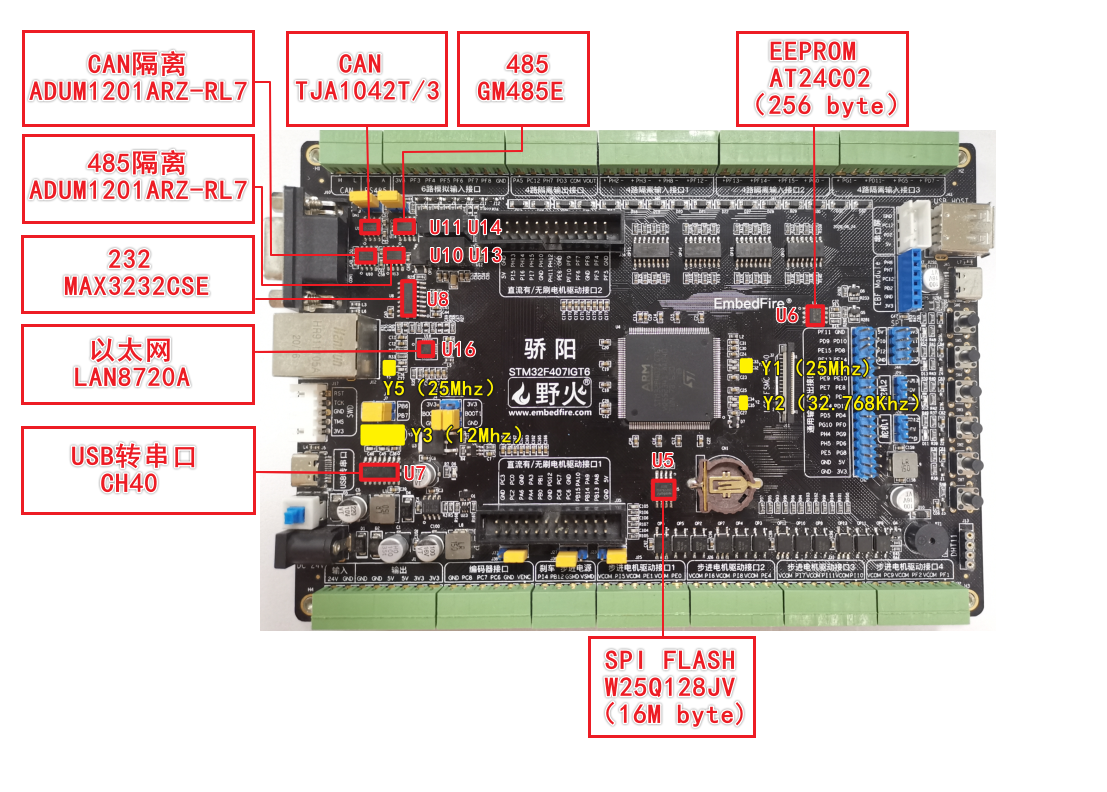

2.3.2. 具体常用芯片位置图:

注意

目前部分板子上装的是内置晶振的CH340C，它与需要外置晶振的CH340G功能一致。因此，若是发现旁边的晶振位没有焊接晶振（即上方图Y3位置），不是因为少焊了晶振，而是晶振已经内置到CH340内部了。

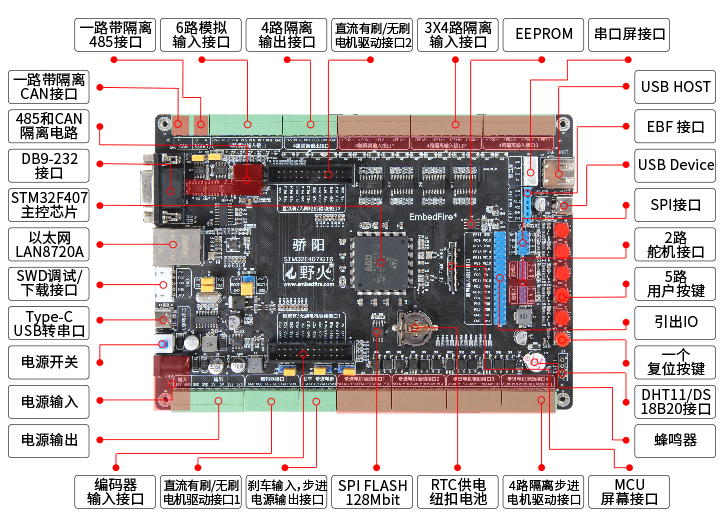

2.3.3. 具体全部模块功能注解图

2.3.4. 关于隔离输入输出口的使用

隔离接口只能做单向的输入或输出，根据板子上标的使用，也就是说，标注为隔离输入口的只能做输入，标注为隔离输出口的只能做输出。 隔离输入的极限输入电流50mA，50mA*2.2kΩ=110V，极限输入电压110V。下面是隔离输入和输出的接线介绍。

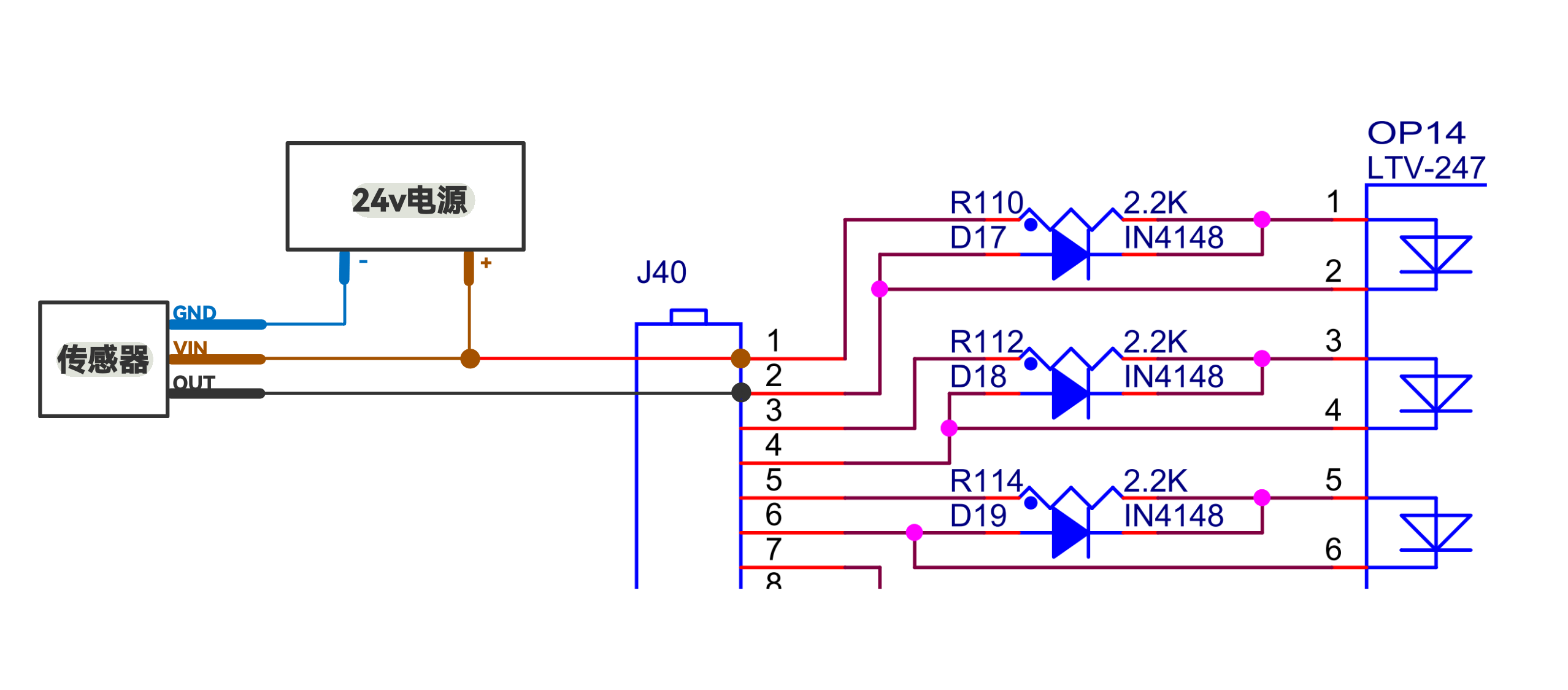

2.3.4.1. 隔离输入

隔离输入应用思路为外部设备可能需要一个比较大的供电电压，输出的信号电压也与供电有关，将信号经过隔离输入后可以由单片机引脚接收。

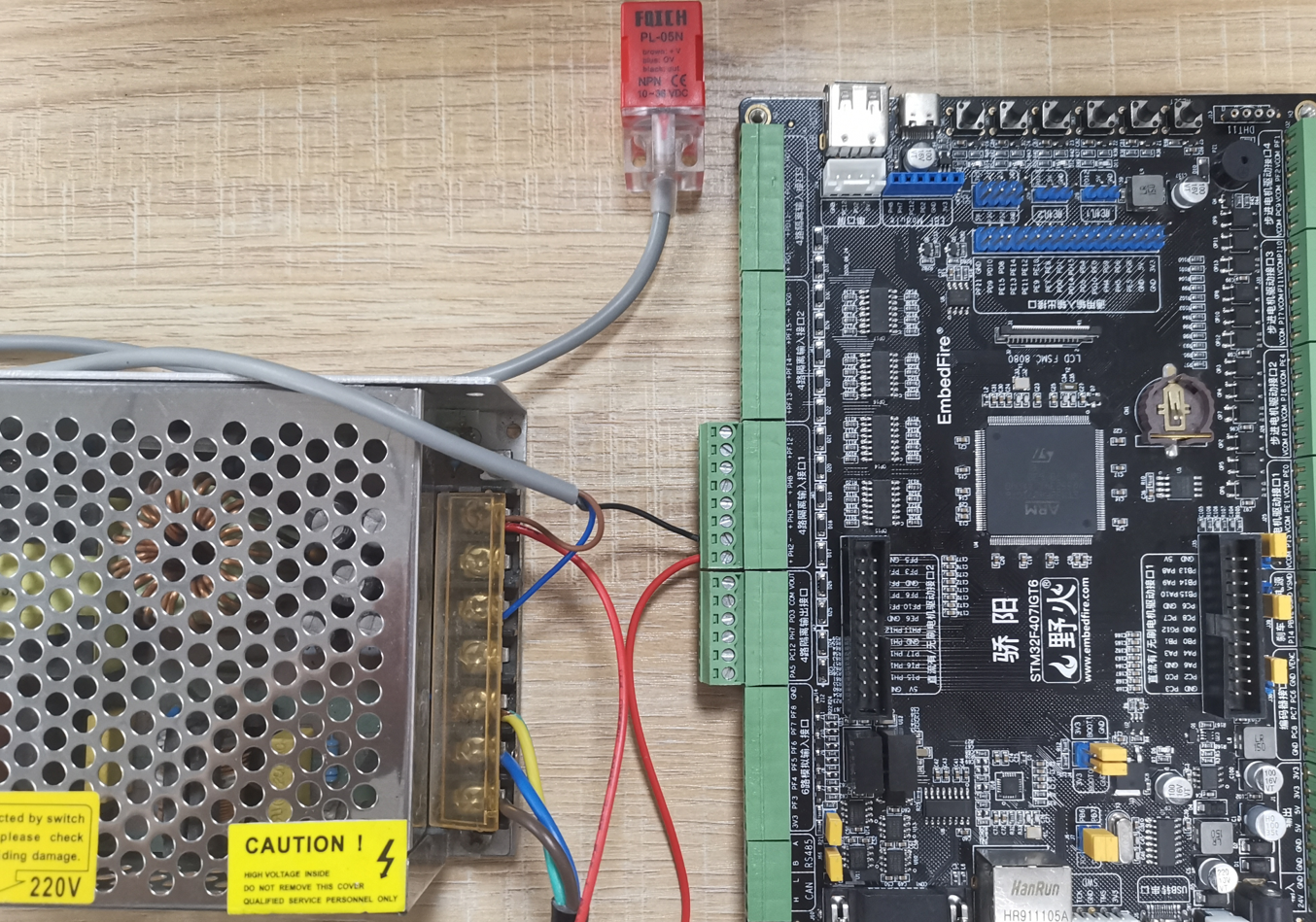

实物连接图使用的是骄阳开发板进行连接，其他板原理一致，传感器为NPN接近开关，引脚定义和对应颜色如下图所示，当红色的传感器头感应到金属时，对应的LED灯会亮，再次感应，则会熄灭。

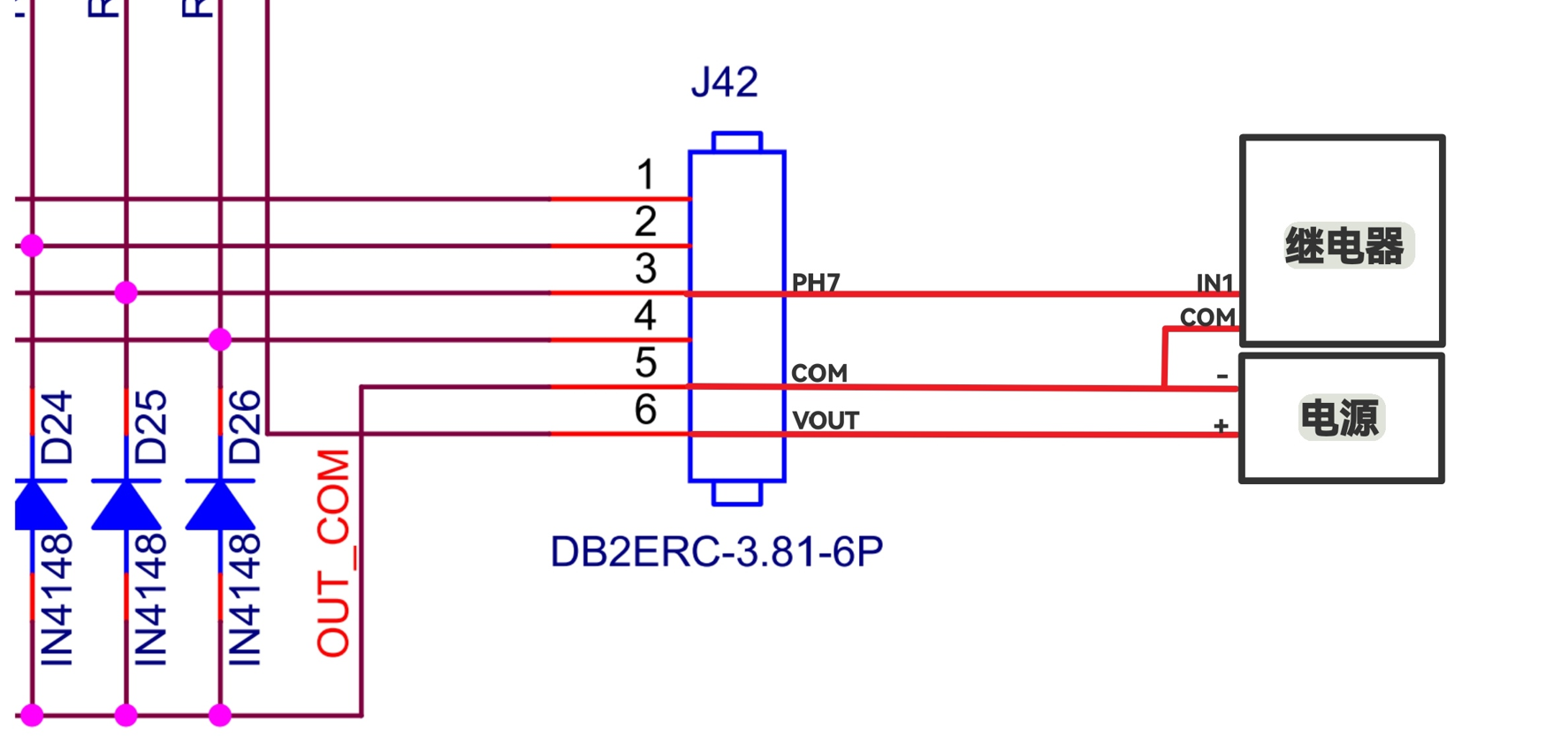

2.3.4.2. 隔离输出

隔离输出应用思路为外部设备需要一个比较大的电压信号，前提需要有这样一个额外的对应电压信号，将电压信号接到隔离输出的VOUT,既是转为由单片机控制通断输出该信号给设备。

下面实验为从另一个开发板上取5V电压信号来控制继电器上的触发引脚。

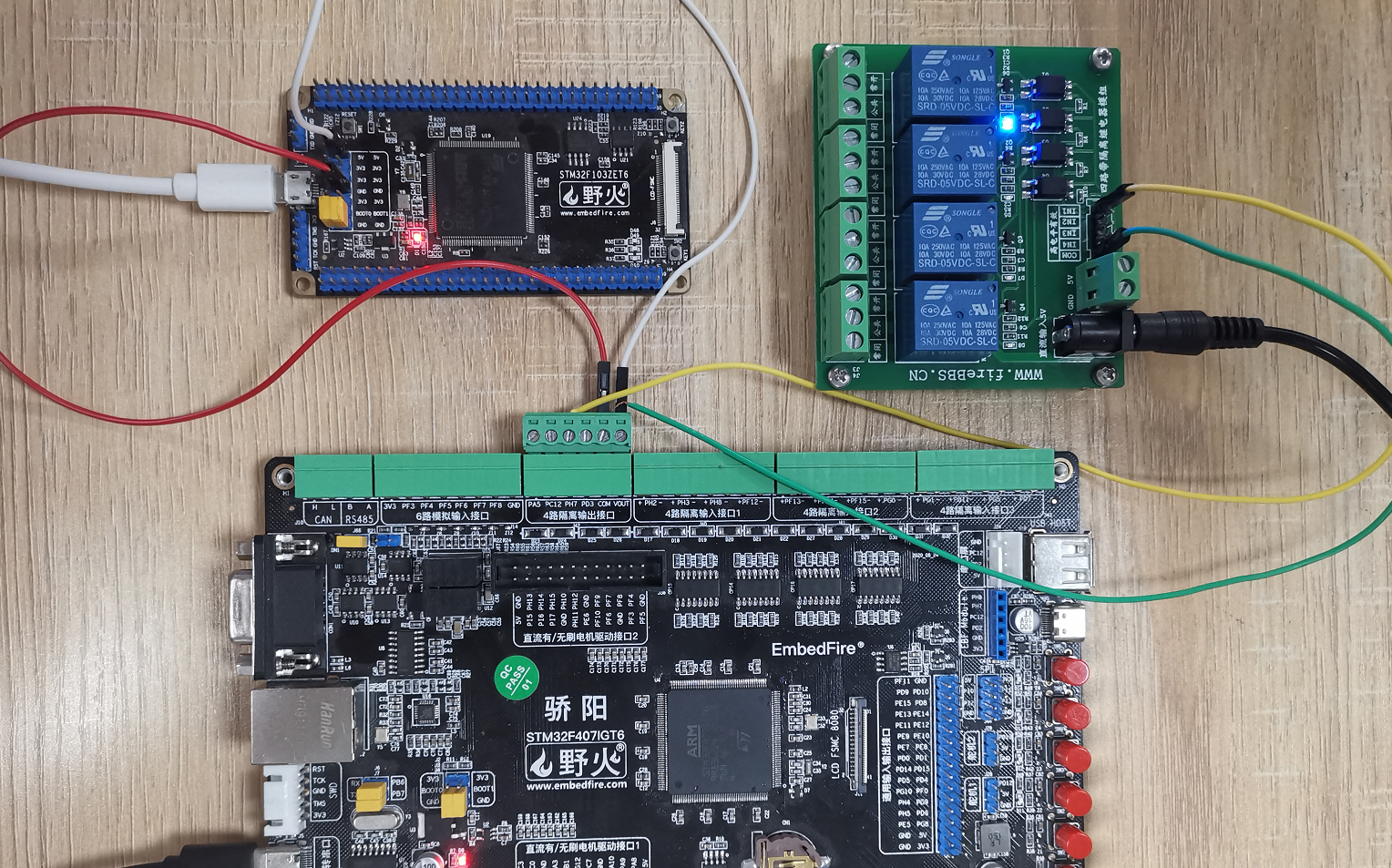

实物连接图使用的是骄阳开发板进行连接，其他板原理一致，为了方便观察线的连接，这边只使用了PH7连接到继电器的IN1脚处，在实际使用中则可以用隔离输出的接口与继电器的INT脚一一对上。

• 由于隔离输出端口中有4.7K的电阻，继电器的输入端为光耦输入，由EL817的芯片手册，IF（Forward current）小于60ma的情况即可，若是5V的驱动力还是不太够的话，可根据情况增大电源电压。
