2. 镜像烧写¶
本章配套视频介绍:
《03-烧录鲁班猫镜像到SD卡》
https://www.bilibili.com/video/BV1mc411N7wp/
《04-烧录鲁班猫镜像到EMMC》
https://www.bilibili.com/video/BV19L41187Re/
《08-安卓和鸿蒙镜像的简单体验》
https://www.bilibili.com/video/BV1kL411z7Dw/
野火科技提供多种操作系统镜像，本节以Android系统为例，将演示如何把系统镜像烧录到板载EMMC中。Debian和Ubuntu镜像烧写方式相同。
2.1. 镜像及烧录工具下载¶
访问配套资源下载地址，我们同时提供了系统镜像和烧录工具，下载烧录工具和相应的系统镜像，系统镜像为资料网盘/4-Android镜像/LubanCat-rk[SOC]/android[版本]/日期/Image-[SOC]-[型号]_[显示接口]/update.img。
2.2. 准备工作¶
数据线，用于在PC和LubanCan板卡之间传输数据
电源适配器，部分板卡需要单独电源供电
电脑环境：支持Win7，Win10，Win11环境下使用
驱动程序：DriverAssitant_v5.1.1 下载地址：Android资源下载总链接 -> 6-软件工具
烧录软件：RKDevTool_Release 下载地址：Android资源下载总链接 -> 6-软件工具
下载镜像：下载地址：lubancat资源下载总链接 -> 4-Android镜像
配套资源下载地址： 百度云链接：https://pan.baidu.com/s/19t8AZV9SYTdjn2uObBiSGA 提取码：hslu
2.3. 安装驱动¶
1.1.使用压缩工具解压 DriverAssitant_v5.1.1.zip 到任意路径下，打开文件夹，鼠标双击 DriverInstall.exe 安装驱动程序
弹出驱动安装成功的界面，点击确定完成驱动安装。
注：如果以前安装过旧版本的驱动，先点击驱动卸载，卸载旧版本的驱动程序。若未安装过可以忽略这一步骤。
2.4. 安装烧录工具¶
1.1.1.使用压缩工具解压 RKDevTool_Release_vxxx.zip 到任意路径下
注意
如果旧版本工具无法烧录，请使用新版本。
1.1.2.我们将网盘找到镜像，根据屏幕来选下载
下面镜像表示：
Image-rk35xx_lubancat_*_hdmi HDMI接口，比如显示器，电视机等
Image-rk35xx_lubancat_*_mipi1080p 野火5.5寸屏幕
Image-rk35xx_lubancat_*_mipi600p 野火7寸屏幕
Image-rk35xx_lubancat_*_mip800p 野火10.1寸屏幕
并解压，将会得到一个update.img格式的系统镜像。
1.1.3.然后打开我们的烧录工具，如图中所示。
点击“固件” 选择下载镜像包目录下的update.img
先切断电源适配器，接着我们准备好数据线一端连接主机，一端连接开发板
2.5. Maskrom模式烧录eMMC镜像¶
注意
每个板卡都有MR按键或MR孔，按住MR按键或短接MR孔重新上电则会进入MASKROM模式。
2.5.1. 356x¶

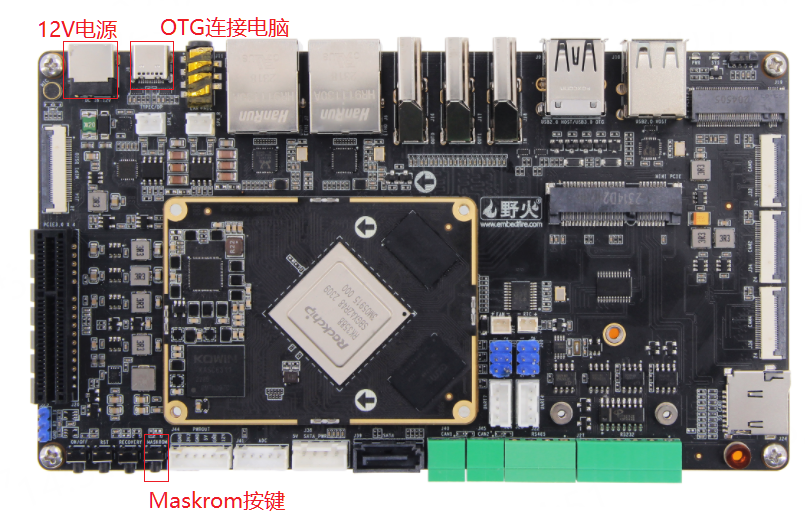

典型板卡如下，其他没有列出的板卡与以下某板卡类似：

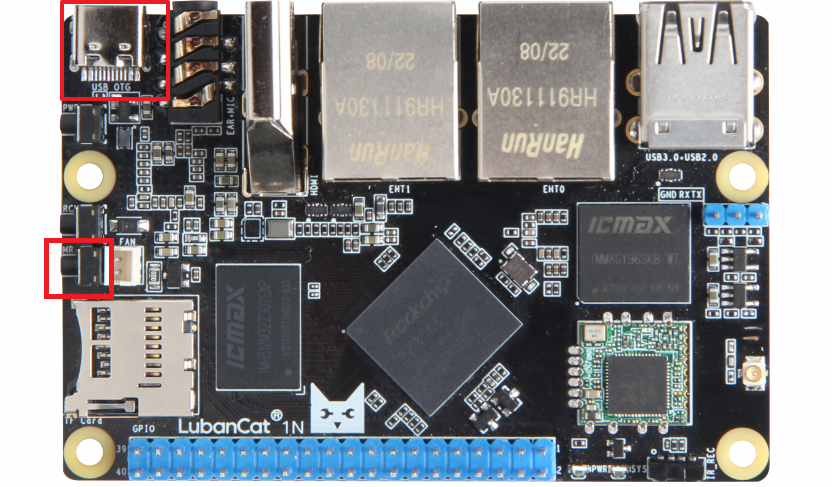

LubanCat-1N，如下图：

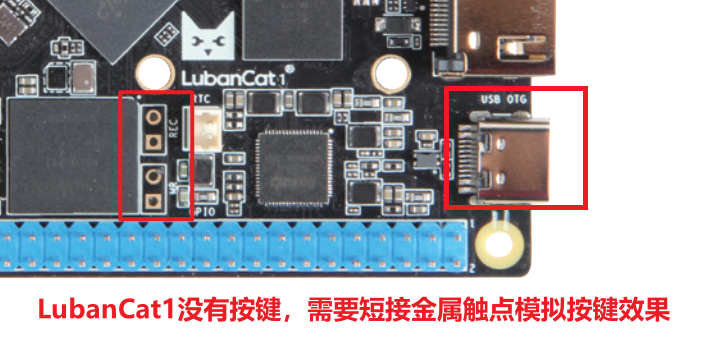

LubanCat-1，如下图：

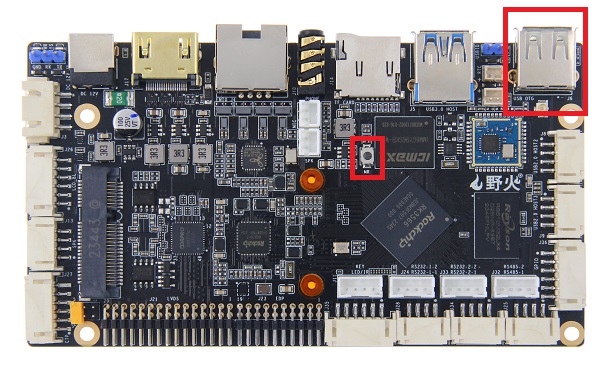

LubanCat-1H，如下图：

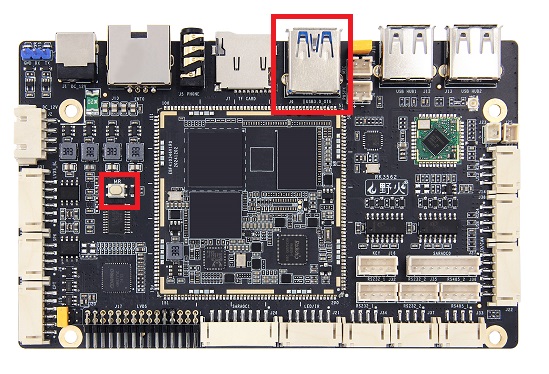

LubanCat-1HS，如下图：

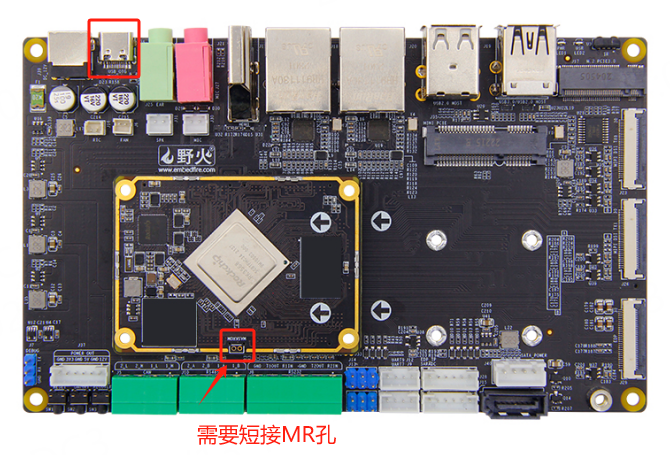

LubanCat-2IO，如下图：
先将通过USB线缆连接至电脑，后按住Maskrom不动，连接方式如图中所示。
再插入电源（部分板卡需要额外独立电源适配器供电，部分板卡可以只需数据线供电），等待烧录软件识别， 当提示发现一个 Maskrom 设备时， 松开按键或者取消短接MR孔。
然后点击“升级” 耐心等待烧录完成，镜像下载完成之后会自行重启进入Android系统
初次启动初始化时间较长，约为2到3分钟，请耐心等待。
如果在下载过程中提示下载失败，断开USB OTG口，重试下载。失败原因通常是使用的USB线材劣质，连接质量差。或电脑USB口电流驱动能力不足导致的，请更换USB线或排查USB接口。
2.5.2. 3576¶
注意
RK3576芯片需要使用v3.30以上版本的RKDevTool_Release工具，如果旧版本工具无法烧录，请使用新版本。

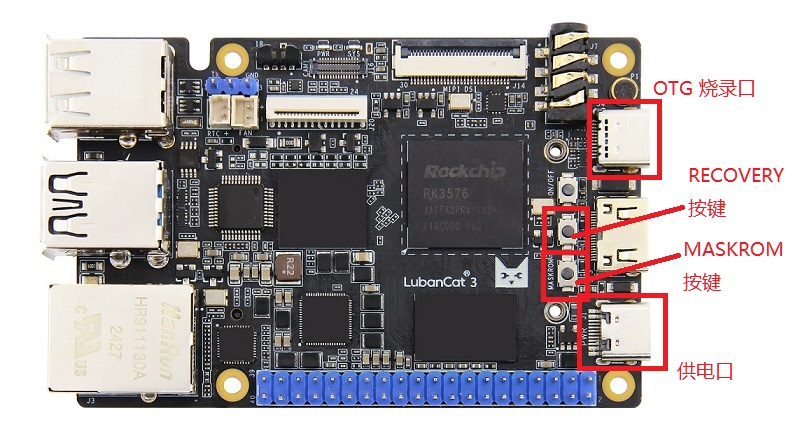

LubanCat-3 Maskrom按键如下图所示：
打开 RKDevTool 烧录工具，并设置板卡进入烧录模式。
1 2 3 4 5 6 | 1.准备一根Type-c线和一根供电线，Type-c线用于镜像烧录
2.将所有有可能给板卡供电的接线都断开
3.使用一根Type-C线一端连接到板卡的OTG接口，另一端连接电脑的usb接口，然后打开软件RKDevTool
4.按住MASKROM按键，然后使用供电线连接板卡给板卡进行通电

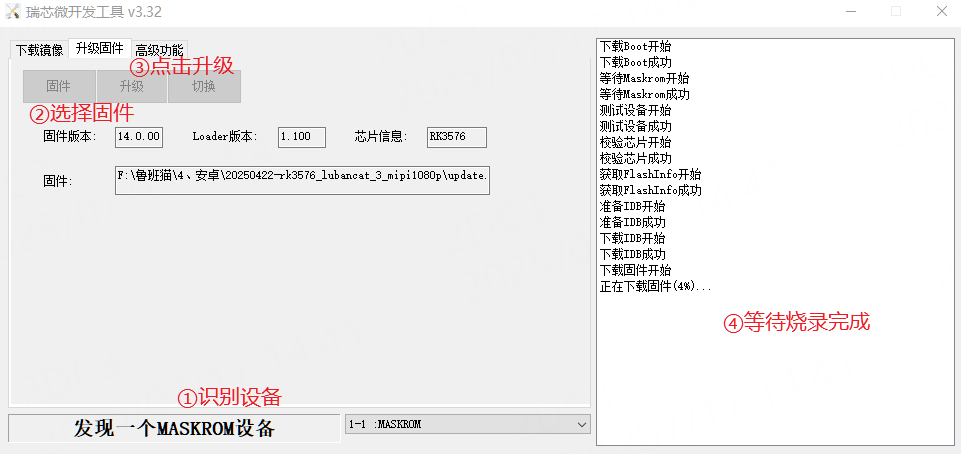

5.等待软件提示 发现一个 MASKROM设备（如下图所示），即可松开按键
6.如果不成功，重复2-5步骤。
|
然后就可以点击 固件 选择要烧录的镜像，如update.img然后打开
等待固件加载完成，然后点击 升级 ，开始烧录固件
初次启动初始化时间较长，约为2到3分钟，请耐心等待。
如果在下载过程中提示下载失败，断开USB OTG口，重试下载。失败原因通常是使用的USB线材劣质，连接质量差，或电源驱动能力不足导致的。
2.6. TF卡烧写¶
选择TF卡，推荐TF卡：铠侠、三星、川宇、海康等以上是我们验证测试正常启动系统
提示
不推荐闪迪，金士顿，二者不兼容安卓系统导致开机卡log。
将百度网盘镜像内提供SDDiskTool_vxxx.zip下载到windows任意目录。解压到当前文件，并以管理员权限运行SD_Firmware_Tool.exe。
注意
RK3576需要使用v1.78版本及以上的SDDiskTool工具。
镜像路径：下载镜像···LubanCat-zeroLubanCat_Zero_Andr···/LubanCat_Zero_Android11_x.x.x.img
选择TF卡设备，勾选 SD启动 ，并选择LubanCat_Zero_Android11_x.x.x.img，然后点击开始创建。 如果弹出提示失败，再次继续点击开始创建。
将TF卡插入LubanCat zero W/N ，上电启动等待系统自动初始化后重启，下一个正式启动Android系统。可根据板子sys指示绿灯闪烁来判断是否正常启动系统。
重刷的时候要注意分区读取问题，如果插电脑上识别，分区还没有读完直接执行创建会导致电脑蓝屏，建议让电脑读取结束分区再创建，避免电脑再次蓝屏。
