4. 凌云资料目录内容及底板介绍¶

4.1. 凌云云盘资料目录¶

————程序目录表————

A盘（资料盘）
      ├── 0-凌云开发板上电测试程序
      ├── 1-开发板原理图_封装库_尺寸图_硬件手册
      ├── 2-野火开源图书合集（源代码）
      ├── 3-开发软件
      └── 4-推荐参考资料

————具体文件夹描述————

4.1.1. 《0-凌云开发板上电测试程序》¶

目录： :: 0-凌云开发板上电测试程序

└── lingyun_test_325t.rar

具体说明：

0-凌云开发板上电测试程序 ：解压后有上电测试程序，检验开发板外设是否有问题。: 下载了其他程序后，想下载回来时直接下载该程序即可

4.1.2. 《1-开发板原理图_封装库_尺寸图_硬件手册》¶

1-开发板原理图_封装库_尺寸图_硬件手册
 ├── ebf_k7-b1-dev
 ├── ebf_k7-core-b1
 ├── 凌云开发板数据手册.pdf
 └── 硬件数据手册.zip

本文件夹包含了关于开发板硬件相关的信息内容。其中，硬件数据手册解压后有底板各芯片元件手册。

4.1.3. 《2-野火开源图书合集（源代码）》¶

2-野火开源图书合集（源代码）
├──凌云《FPGA Verilog开发实战指南——基于Xilinx Kintex7》.pdf
└── ebf_xc7k325t_tutorial_code.zip

主要的FPGA芯片本身知识相通，任意先学习一种和两种都学习加深对比思考都可以。下面是对对应不同教程资料文件夹中内容的简要描述。
代码工程文件在 ebf_xc7k325t_tutorial_code.rar 中，解压即可得到对应代码，文件要先解压出来才能用。

4.1.4. 《3-开发软件》¶

3-开发软件
├── 辅助开发软件
   ├── fireTools-win64-v1.0.1.5.zip
   ├── image2lcd32.zip
   ├── matlab.zip
   ├── USB转串口驱动_CH340.rar
   ├── WinHex.zip
   ├── Wireshark-win64-3.2.2.exe
   ├── 网络调试助手.zip
   ├── 友善串口.zip
   └── 字模软件(PCtoLCD2013) .rar
├── Vivado18.3
├── notepad++_7.6.6.zip
└── Visio_2013pro.zip

本文件夹包含凌云开发板例程所用到的所有开发软件。

4.1.5. 《4-推荐参考资料》¶

4-推荐参考资料
├── 1-数字电路参考工具书
├── 2-Verilog语法和FPGA知识点参考工具书
├── 3-FPGA开发流程参考工具书
├── 4-Xilinx IP核参考工具书
├── 5-Modelsim仿真参考工具书
└── 6-Verilog硬件描述语言IEEE官方手册

本文件夹是FPGA的参考书和官方资料所在。

4.2. 开发板使用说明¶

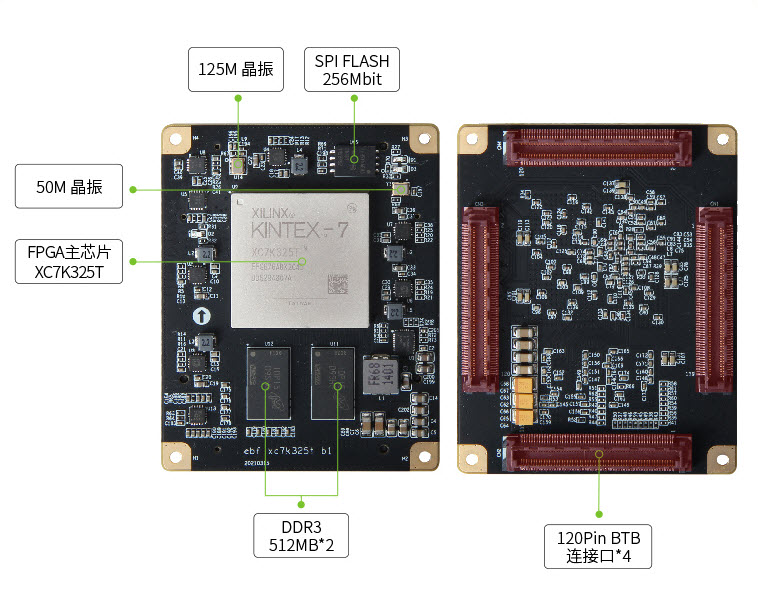

4.2.1. 凌云核心板硬件标注图¶

4.2.2. 凌云底板¶

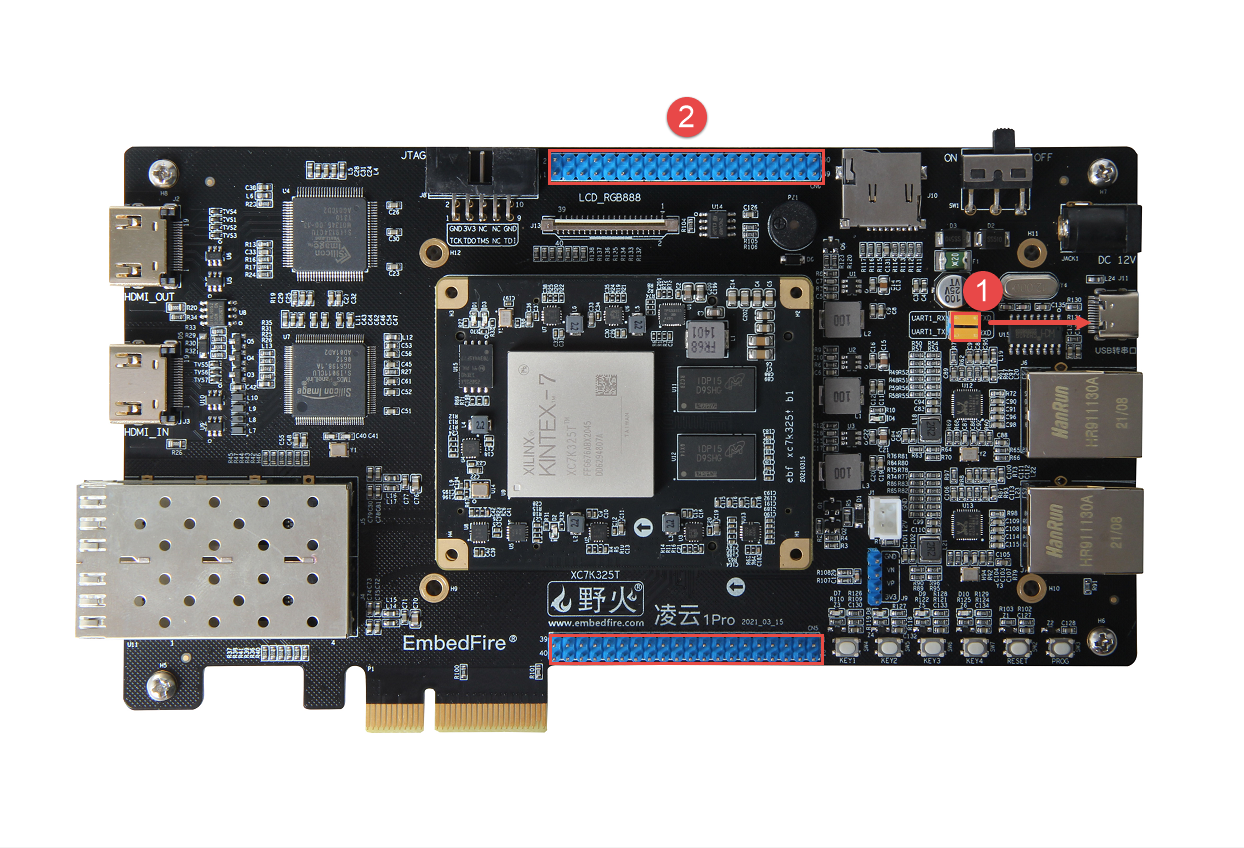

小白向常见引脚指南：

下面是一些具体跳帽、模块的详细描述：

① USB转串口

在使用时需将 UART1_RX、TXD 脚以及UART1_TX、RXD 脚用跳帽连接起来才能正常使用。

② 野火模块接口

io接口为通用扩展接口，可用于接野火的 AD/DA 模块等模块。（AD/DA 模块与开发板连接图在常见问题）

具体常用芯片位置图：

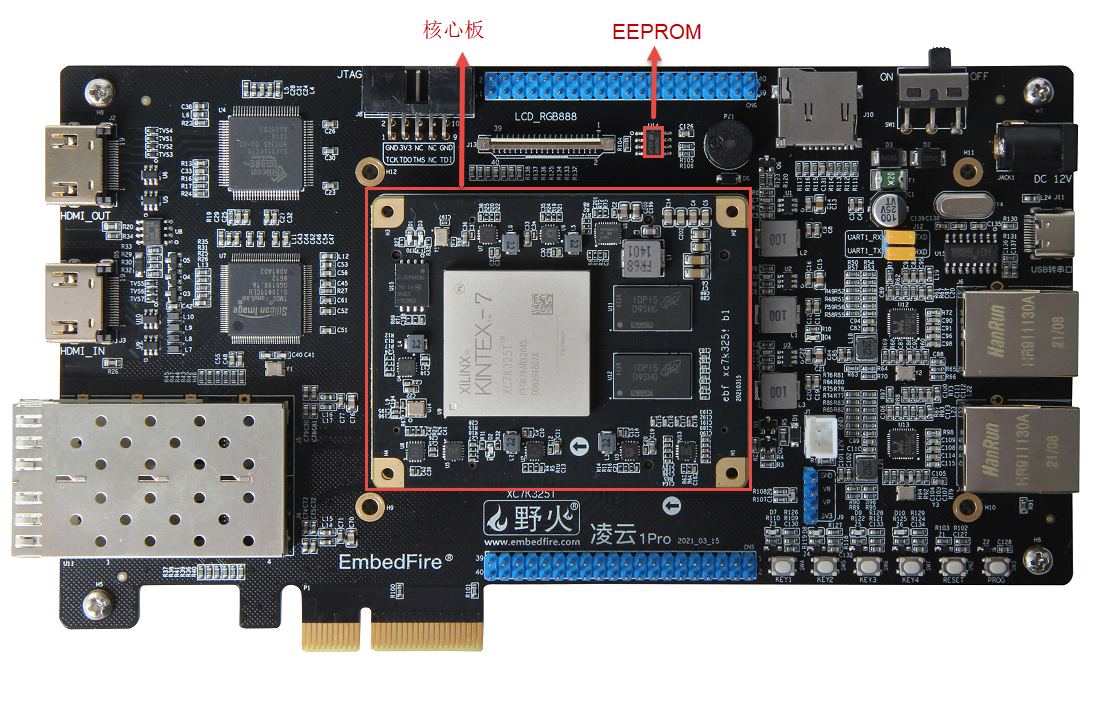

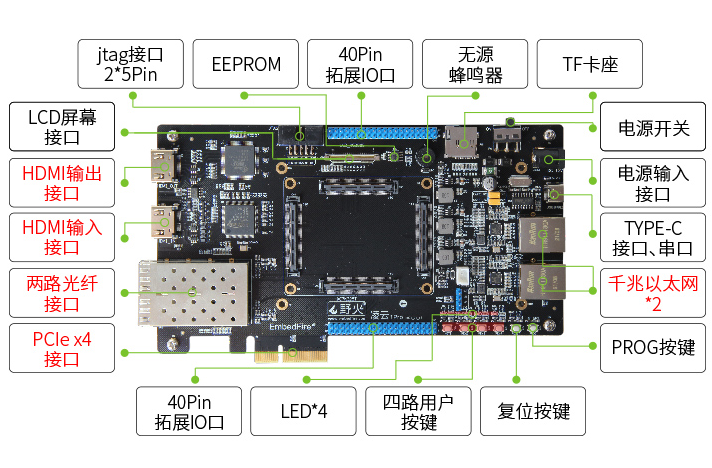

具体全部模块功能注解图：

4.3. 野火凌云 FPGA 开发板上电测试¶

非常感谢各位选购我们的凌云 FPGA 开发板，在收到我们邮寄的板卡后，首先确认快递包装是否完好、是否有漏发的产品或板卡有无损坏，如有上述问题及时联系客服，我们会帮您处理。

若无上述问题，可以开始开发板使用前测试，虽然我们的板卡在出厂前已经经过严格测试，但不能保证在邮寄过程中是否会出现纰漏，为了避免您在使用过程中遇到问题，可进行开发板功能的测试。

测试流程如下：

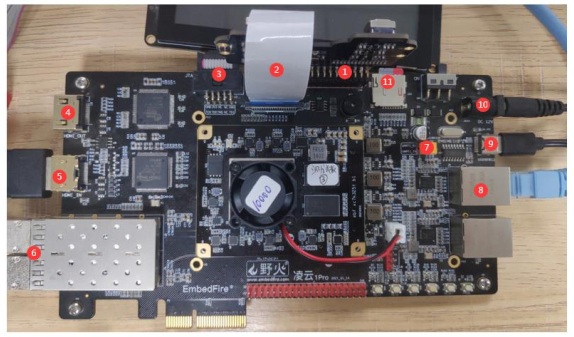

在上电之前，我们先接上一些需要测试的接口。

如下图所示：

其中

1 处连接野火的双目摄像头；
2 连接野火 5.0 寸 RGB 液晶屏；
3 处连接 Xilinx 下载器，下载器的一端连接开发板，另一端连接电脑；
4 处是 HDMI 输出接口，需要将其接到 HDMI 显示器，这里由于其会与液晶屏的显示互相影响，所以暂时不接；
5 处是 HDMI输入接口，需要接入 HDMI 图像输出设备（如电脑主机）；

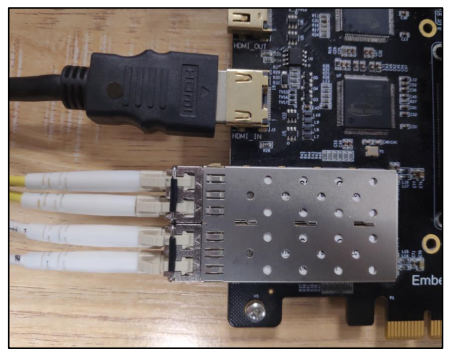

6 处连接光纤收发器；
7 处连接跳帽或用杜邦线连接，这样 USB 转串口才能正常工作；
8 处连接以太网网口，一端连接开发板，另一端连接电脑；
9 连接 Type-C USB 线，一端连接电脑，另一端连接开发板；
10处连接凌云配套电源；
11处插入 SD 卡，配合 USB 串口检测使用。

1. 我们的开发板出厂默认已经固化了测试程序，所以无需进行测试程序的下载。（如果大家想学习程序的固化操作，可以按如下操作：安装好开发环境之后，首先先学习配套文档的“点亮你的 LED 灯章节”该章节详细介绍了开发流程；学习完该章节后对程序的下载，固化等操作就可以自己完成了，若只想先进行测试，可直接参考“点亮你的 LED 灯章节”中“ 通过 JTAG 将网表下载到开发板”、“ 程序的固化” 小节步骤进行程序的下载或固化）

首先找到资料里提供的测试程序，如下图所示，我们可下载 lingyun_test_325t.bit 文件（掉电程序会丢失），也可固化 lingyun_test_325t.mcs 文件到 flash 中（掉电程序不丢失）进行测试。

3. 程序下载完成后，若是固化到 FLASH 中则开发板即使关掉电源后再打开，程序也不会丢失，接下来就可以进行测试了。

由于我们的开发板已经固化好，因此开通电源即可。固化成功后如下图所示：

测试 1： LCD 接口、双目摄像头、 DDR 的测试：

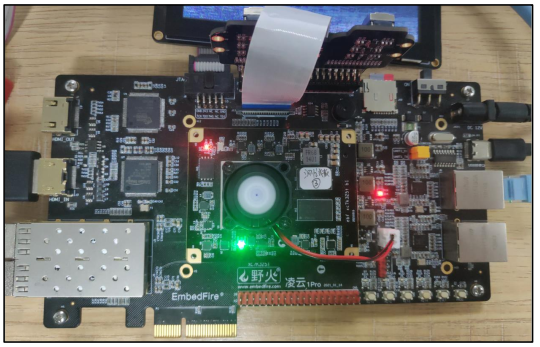

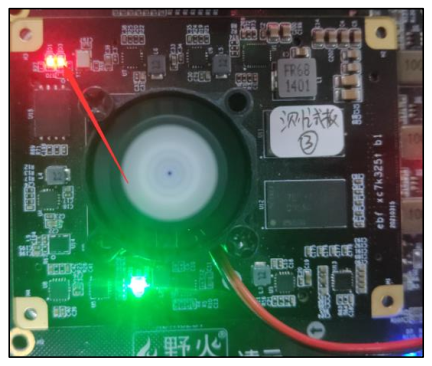

由于凌云开发板的 LCD 接口部分引脚与 HDMI 输出端引脚共用了，故 LCD 与 HDMI 输出我们使用按键 KEY1进行切换测试。首先初始状态我们是让双目摄像头传入图像到DDR 中， DDR 再输出显示在 LCD 液晶屏上，这里我们按下复位按钮即可让显示屏正常显示。我们设计了核心板用户 LED 灯 D3 作为指示灯，该灯的位置如下图所示。当 D3 的灯未被点亮时，输出图像在 LCD 屏幕上进行显示。

提示

这里我们测试程序提供的是 5.0 寸 LCD 液晶屏的图像显示，若想测试野火 4.3 寸、 7 寸屏可使用源码资料里面提供的 4.3 寸、 7 寸 LCD 液晶屏工程进行测试）

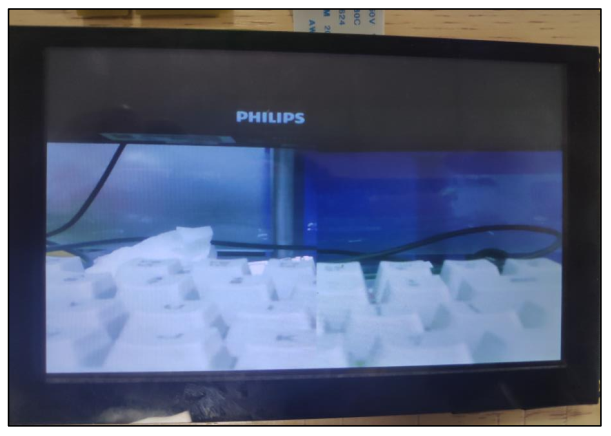

故当核心板上 D3 灯处于熄灭状态时， LCD 屏幕若能正常显示则说明 LCD 接口及其相关电路器件能够正常工作。

测试 2： HDMI 输入输出接口测试

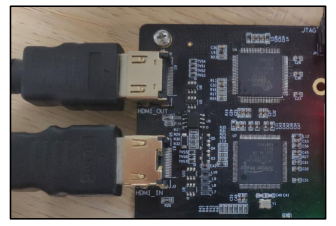

这里我们对开发板 HDMI 输入输出接口一起测试，这里我们将开发板 HDMI 输入接口接到了 PC 端 HDMI 输出接口，进行 PC 端图像的接收，同时将开发板 HDMI 输出接口接到 HDMI 屏幕，构成一个回环，对 PC 端输出的图像进行显示。

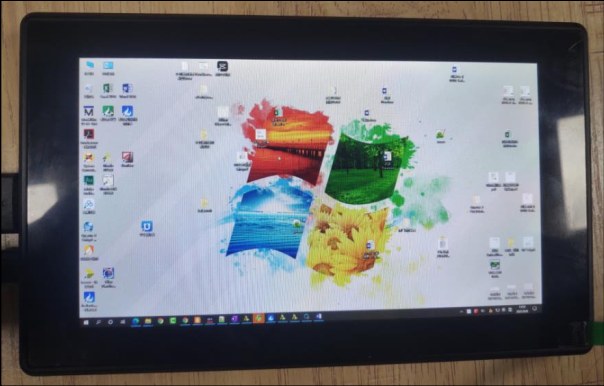

在 LCD 接口中我们说到使用按键 KEY1 进行切换测试，故我们测试回环时我们按下按键 KEY1，此时核心板用户 LED 灯 D3 会被点亮（灯的位置如上图所示），当 LED 灯 D3 被点亮时 HDMI 屏幕会显示 PC 端输出的图像信息，若 HDMI 屏幕能正常显示电脑主机输出图像则说明 HDMI 输入输出接口及其相关电路能够正常工作。

提示

这里我们使用了核心板 LED 灯 D3 作为 LCD 测试和 HDMI输入输出接口测试的指示灯，以免大家混淆；当灯亮时则可正常测试 HDMI 回环，当灯灭时则可正常测试 LCD 接口；我们通过按键 KEY1 进行灯亮灭的状态控制，按下一次改变一次亮灭状态）

测试 3： LED 灯测试：

若底板 LED 灯电路正常，底板 LED 灯会以流水灯的方式循环运行。若核心板 LED 灯 D3 正常，则该灯可以使用按键 KEY1 进行亮灭的控制。

测试 4：按键、蜂鸣器测试：

按下四个按键的任意一个按键，蜂鸣器都会响；松开按键时蜂鸣器停止鸣叫。

测试 5： USB 转串口、读写 SD 卡测试：

要对该接口进行测试，首先我们要使用跳帽或杜邦线将 J12 口的 UART1_RX 和 TXD、 UART1_TX 和 RXD 相连，同时我们使用 Type-C USB 线将开发板与上位机（电脑）相连，插入 SD 卡后即可开始测试。

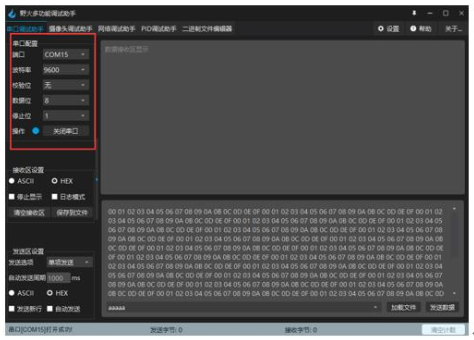

打开串口助手后，从串口中我们可以看到检测到有接口，若没有检测到接口，请先检查接线是否连接正确。同时我们将波特率设置为我们代码中的波特率 9600，具体的设置如下图所示。

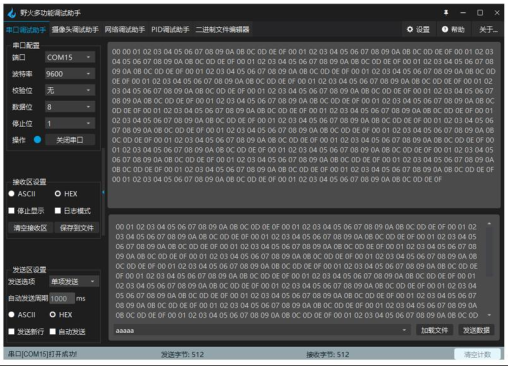

设置完之后我们就可以进行发送数据了，读写 SD 卡需要一次发送 512 字节，我们发送 512 字节数据，若接收的数据与发送的数据一致，则说明验证成功，如下图所示。

测试 6：以太网的测试：

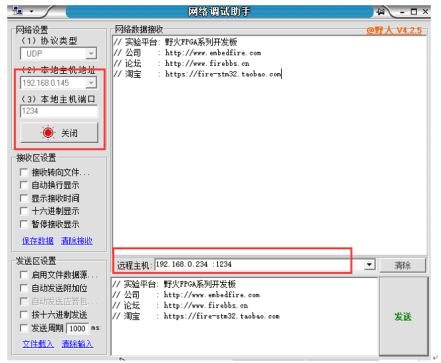

这里将以太网一端连接开发板（开发板有两个以太网口，连接任意一个都可），一端连接到 PC 机上，然后更改 PC 机的 ip 地址，并将开发板的 ip 地址和 MAC 地址绑定写入 PC 机的 ARP 缓存表中，具体操作如下：

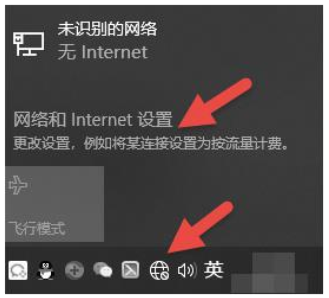

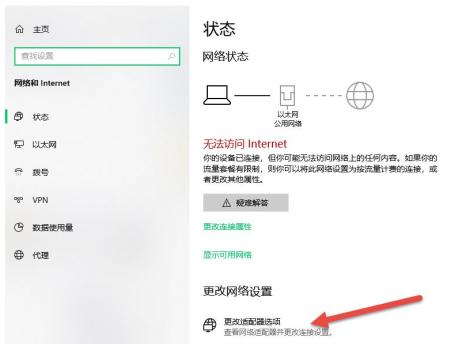

点击网络图标，打开“网络和 Internet”设置，

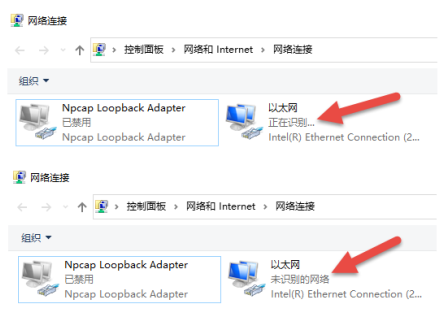

打开“更改适配器选项”，可以看到以太网由“正在识别”变为“未识别网络”，如下图所示，表示自协商成功，硬件连接正常。

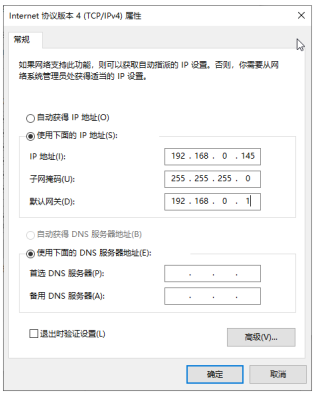

现在电脑已经连接开发板，如要实现通信，双方的 ip 地址和 mac 地址必须匹配，前面我们在代码中将电脑的 ip 地址设为 192.168.0.145， mac 地址设置为 ff-ff-ff-ff-ff-ff，即广播码，那么我们只需要将电脑 ip 地址设置为 192.168.0.145 即可。在网络连接中选中以太网-> 鼠标右键->属性->选中 Internet 协议版本 4(TCP/IPv4)->点击属性，将其修改，如下：

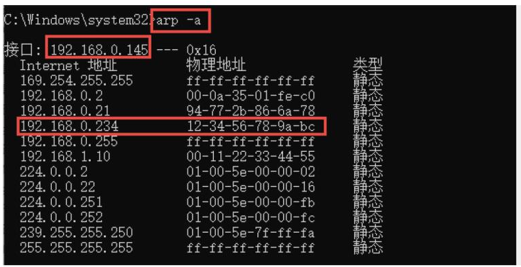

上一步我们将电脑 ip 地址设置完毕，现在我们将开发板的 ip 地址和 mac 地址绑定到电脑。以管理员身份运行 cmd，输入 arp –a 后，回车，查看 ARP 缓存表，由于我们刚刚已经将电脑 ip 地址设置为 192.168.0.145，因此在接口中能看到对应地址。

但是在上一步中并未在缓存表中看到开发版地址，即 192.168.0.234 和 12-34-56-78-9a-bc。我们从上图可知 PC 机以太网接口的 Idx 为 0x16，即十进制的 22。因此接下来我们输入 netsh -c i i add neighbors 22 192.168.0.234 12-34-56-78-9a-bc 后，回车，绑定开发板的地址，然后再次输入 arp -a，回车，查看是否绑定成功。在缓存表中看到了开发版对应的地址，绑定成功。
