1. EBFMP157 核心板硬件手册¶
1.1. 资料下载¶
内容 |
下载链接 |
---|---|
硬件原理图 |
|
机械尺寸图1 |
|
机械尺寸图2 |
|
封装库 |
1.2. 简介¶

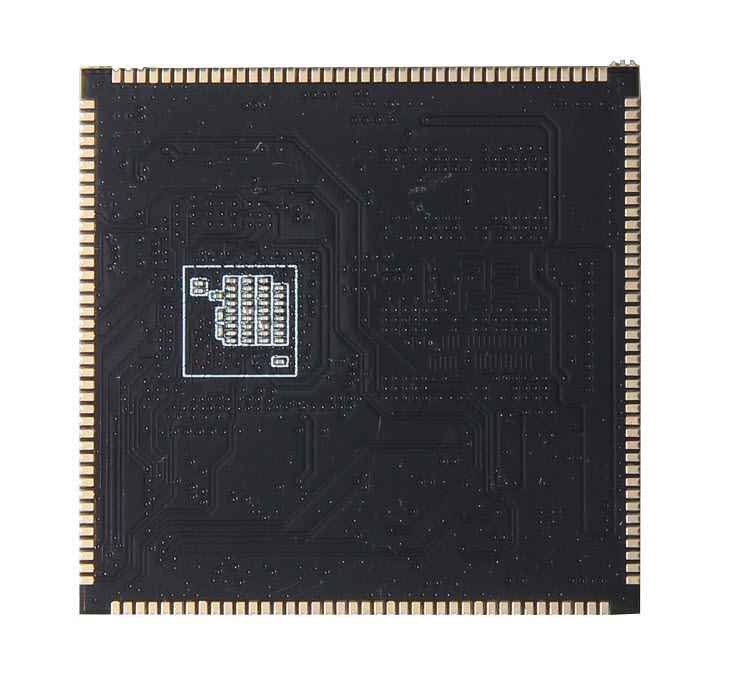

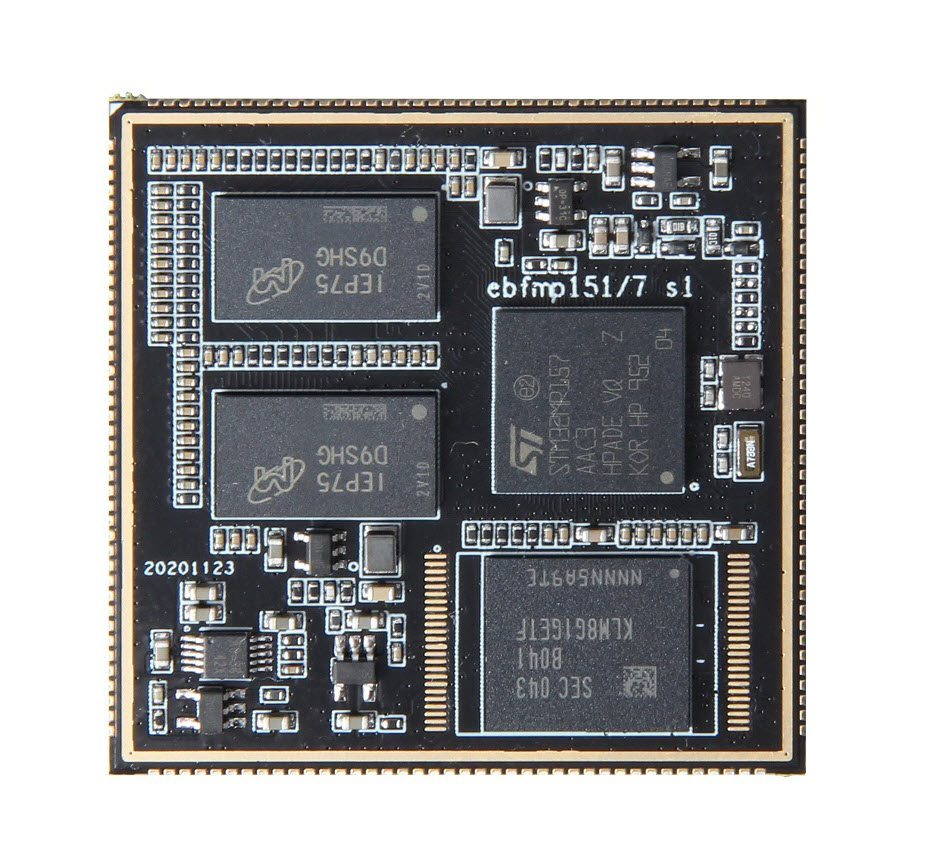

EBFMP157 核心板是野火电子基于STM32MP157系列处理器设计的一款低功耗、 高性能的嵌入式SOM, 具体实物如下图。
MPU主频高达 650MHz,标配1GB内存,存储为8GB eMMC。


核心板PCB采用8层沉金,带阻抗控制,无铅工艺生产,邮票孔间距为1.0mm,整体尺寸仅为45*45mm。
EBFMP157 S1提供完善的软硬件资料,软件资料有U-boot源码、内核源码、文件系统、 编译好的固件和各种QT应用程序;硬件资料有:核心板封装库,底板应用参考设计原理图。 拥有这些资料,客户可大大缩减产品的开发时间,加快产品上市。

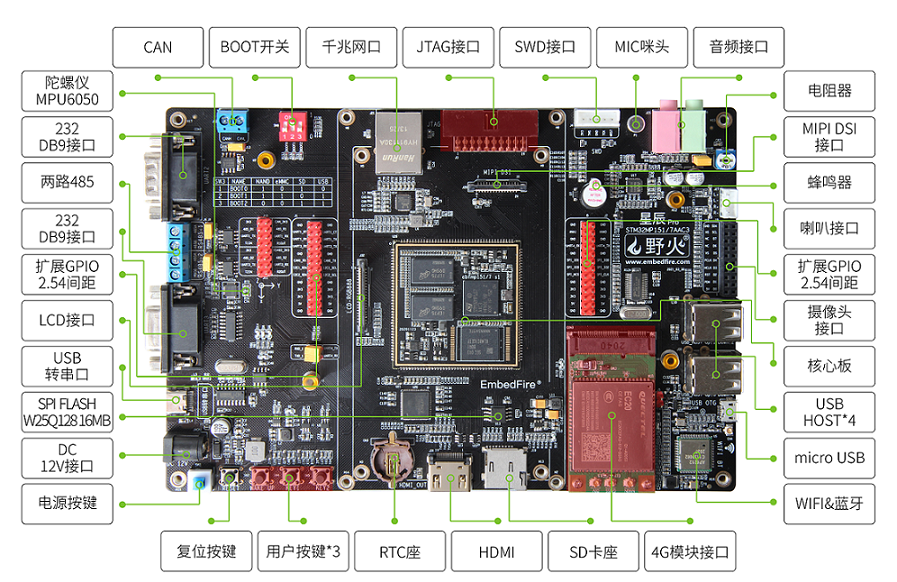

EBFMP157 S1邮票孔核心板是为了产品批量使用而开发的,为了方便用户在前期验证这个核心板, 我们提供了底板,覆盖了各个开发群体的用户,如下图。

1.3. 产品特性¶
MPU |
ST, STM32MP157AAC3, Cortex-A7 双核、Cortex-M4; |
频率 |
650MHZ ; |
内存 |
1GB DDR3; |
FALSH |
8GB eMMC; |
电源 |
3.3V@260MA单电源供电; |
PCB |
8层黑色沉金,尺寸为45mm x 45mm; |
引脚 |
160个引脚,引脚间距为1.0mm; |
封装 |
邮票孔封装。 |
IO |
全引出,GPIO 122个,JTAG一组,DSI一组,USB专用口2个,NRST复位脚1个,电源控制口1个; |
网口 |
1路千兆以太网 |
串口 |
8路 |
I2C |
6路 |
CAN |
2路 |
SPI |
6路 |
ADC |
22路 |
SAI |
4路 |
I2S |
6路 |
USB OTG |
2路 |
Camera |
1路,8位并行摄像头接口 |
JTAG |
1路 |
MIPI DSI |
1路,2lane |
LCD |
1路,RGB888 |
触摸 |
1路,电容触摸 |
注意:以上数据为最大值,可能有复用。
1.4. 命名规则¶
EBFMP157 S1邮票孔核心板主控为STM32MP157,具体型号为:STM32MP157AAC, 核心板标配内存为1GB DDR3,FLASH 为eMMC,整个核心板的命名方式具体如下表。
EBF |
野火电子公司英文名EmbedFire |
MP157 |
STM32MP157系列 |
S |
封装形式 S:表示邮票孔接口 B:表示BTB接口 F:表示金手指接口 H:表示排针接口 |
1 |
第一代V1,需要配合封装来理解 |
1.5. 引脚功能¶
EBFMP157 S1邮票孔核心板共160个引脚,单边40个,其中每个引脚的功能请参考:
野火_EBFMP157 S1 邮票孔核心板_V1.0_原理图.pdf
和STM32MP157A数据手册
1.6. 硬件参考设计¶
EBFMP157 S1仅仅是一个核心板,是不能单独工作的,需要额外设计底板才能工作,
为了方便用户快速的使用这个核心板,我们提供了EBFMP157 S1 Pro开发板的原理图以供参考,
具体见:
野火_EBFMP157 S1 Pro 底板_原理图.pdf
注意
要注意是Pro的原理图为了保持通用性,对于CAN、485和PWM信号接口(包括但不限于这些)是没有隔离的, 仅能做学习用,如果真正做产品,应对这些电源和信号做隔离处理,特殊问题要特殊处理,切记。
1.7. 电气参数¶
1.7.1. 核心板电源¶
EBFMP157 S1使用单电源方案设计,外部仅需提供3.3V 电源即可正常工作, 推荐使用精确并且纹波小的3.3V 电源供电。
EBFMP157 S1电源参数:
参数 |
最小值 |
典型值 |
最大值 |
说明 |
---|---|---|---|---|
输入电压 |
3.3V |
3.3V |
3.3V |
电压范围和纹波应在3.3V 的 2%以内 |
输入电流 |
260ma |
电流大小与负载和使用的外设多少有关 |
用户的底板上如果有使用多个USB设备,WIFI和大屏幕等设备时,这对整个系统需求的电流就比较大, 在选择电源芯片时候要充分考虑额定电流的输出,要确保核心板和这些外设有足够的电流来确保正常工作。
1.8. 机械尺寸¶

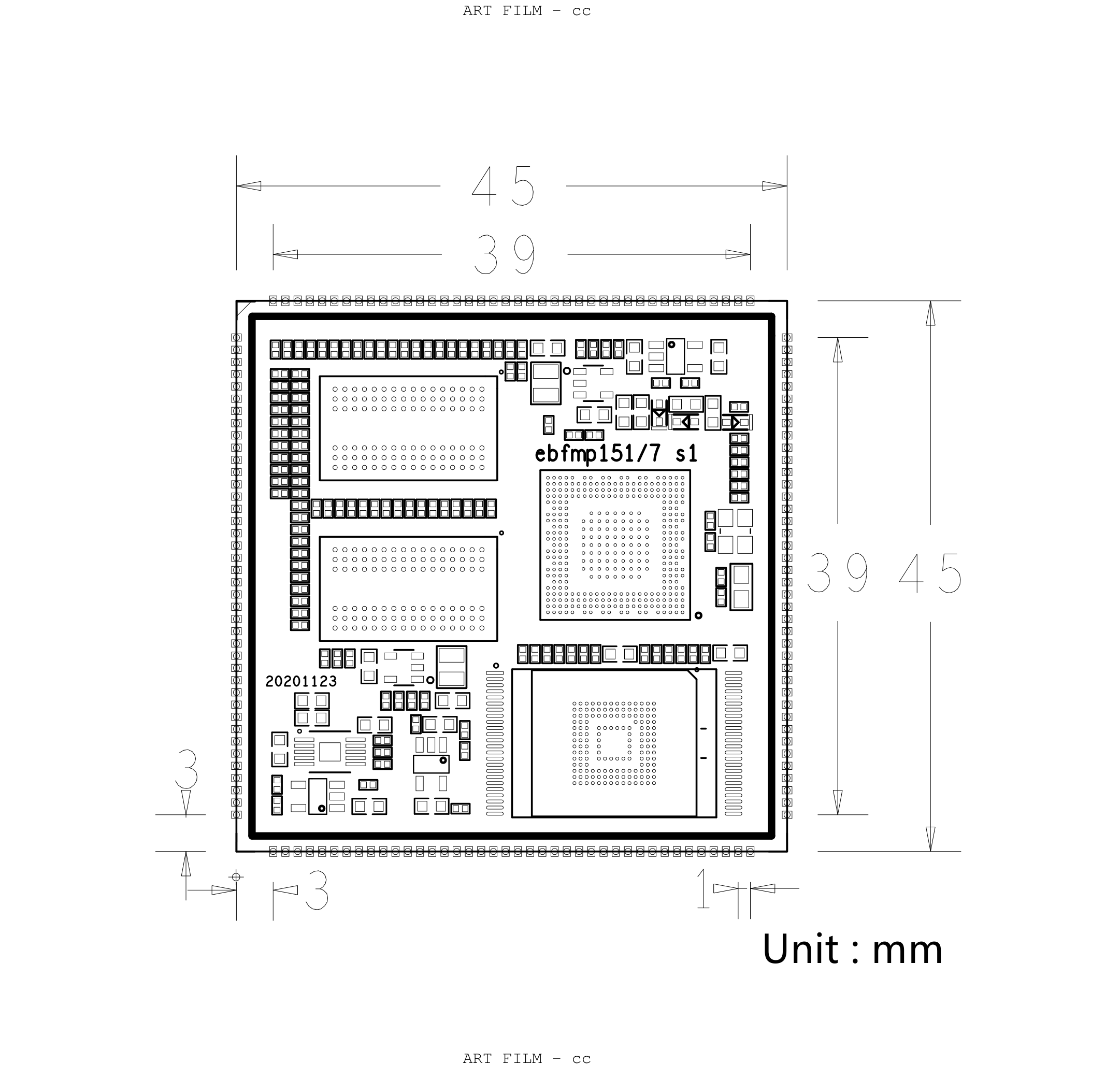

EBFMP157 S1的尺寸为45mm×45mm,如下图,单位mm。

EBFMP157 S1可以作为一个模组嵌入到PCB底板中, 为了减少用户在制作核心板的PCB封装时的尺寸误差,我们提供了核心板的DWG文件,在设计底板PCB时候, 只需将我们提供好的核心板DWG文件导入到底板PCB即可。
1.9. 免责声明¶
1.9.1. 开发预备知识¶
开发人员需知: 这只是一个核心板,其中的GPIO等接口信号是直连MPU的, 如果需要使用到粉尘多、震动大、高压等电磁干扰恶劣的环境时, 需要用户在底板上对电源和信号做好隔离等各种保护,而不是出了问题把责难怪罪于核心板, 请开发人员具备这个常识。
1.9.2. 文档修改权利¶
野火电子保留在任何时候不事先声明的情况下, 对EBFMP157 S1系列邮票孔核心板相关文档修改的权利。
1.9.3. EMI和EMC¶
EBFMP157 S1邮票孔核心板机械结构决定了其 EMI 性能必然与一体化电路设计有所差异, 用户如有特殊要求,必须事先与野火电子沟通。
EBFMP157 S1邮票孔核心板EMC 性能与底板的设计密切相关, 尤其是电源电路、 I/O 隔离、复位电路, 用户在设计底板时必须充分考虑以上因素。野火电子将努力完善EBFMP157 S1邮票孔核心板的电磁兼容特性, 但不对用户最终应用产品 EMC 性能提供任何保证。
1.9.4. ESD静电放电保护¶
将EBFMP157 S1邮票孔核心板用电烙铁自行焊接在自己的底板上或者批量装配时, 请先将积累在身体上的静电释放,例如佩戴可靠接地的静电环。
