3. 鲁班猫RK系列 板卡40pin引脚对照图

以下资料均可在云盘资料的硬件资料中整个下载

---

内容	下载链接
LubanCat引脚图表格	LubanCat引脚图表格.xlsx

---

GPIO使用说明：https://www.bilibili.com/video/BV1uo4y1T7cR/

将鼠标放到图片上，然后右键，然后点击新建标签页打开图像即可查看超清原图

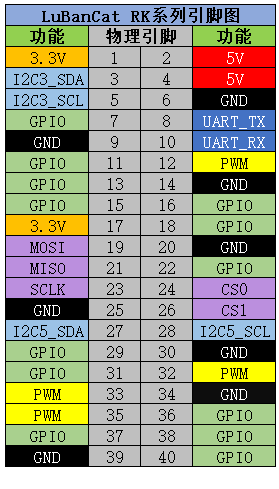

3.1. 板卡通用对照

---

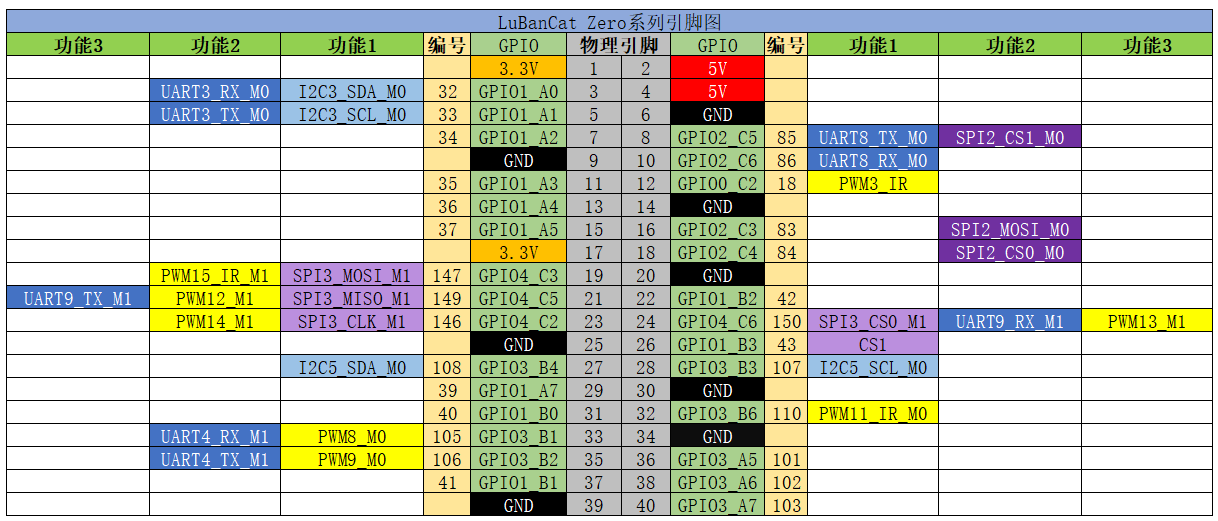

3.2. 鲁班猫0

---

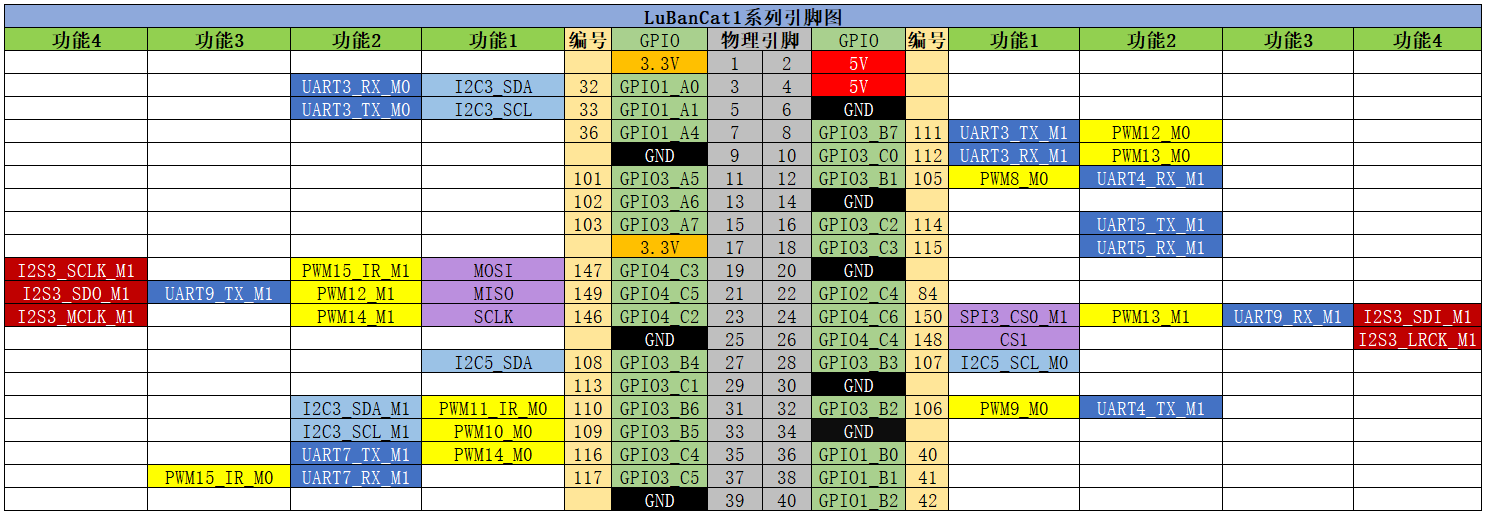

3.3. 鲁班猫1

---

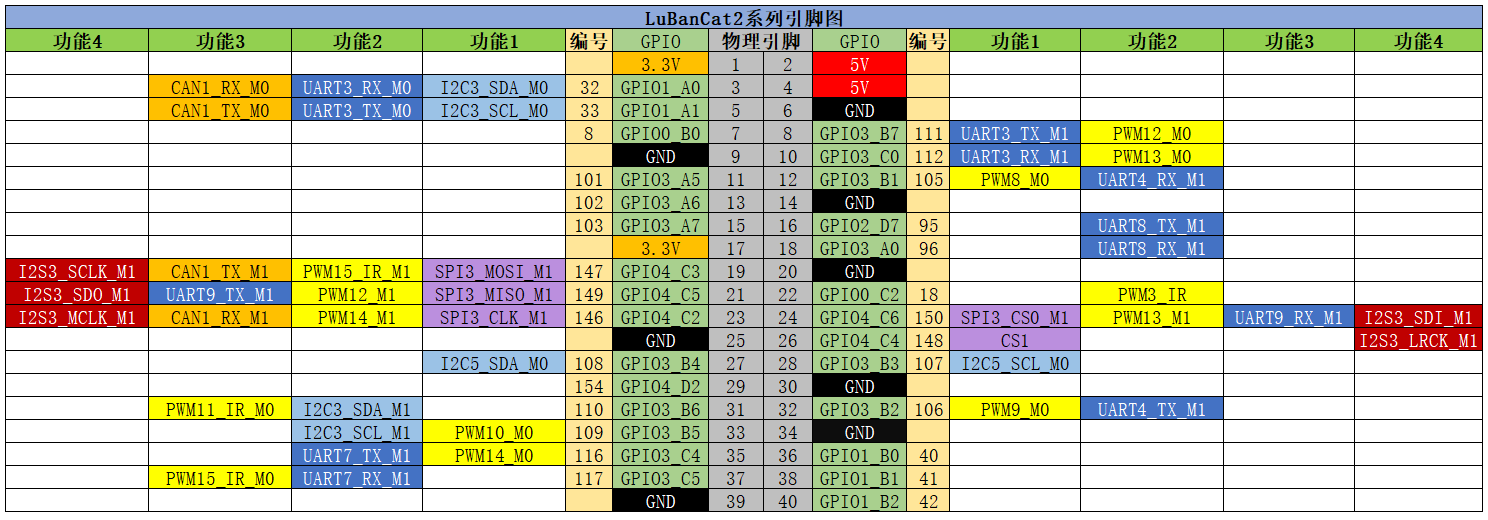

3.4. 鲁班猫2

---

3.5. 鲁班猫2(V1-V2)

---

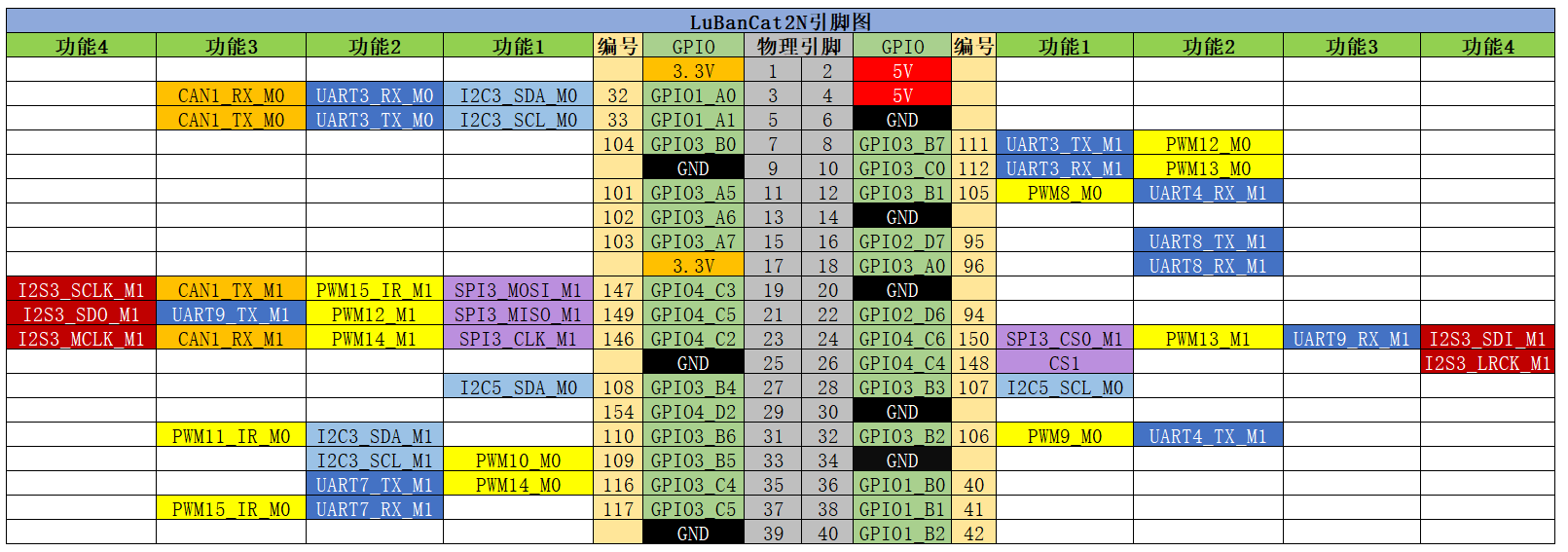

3.6. 鲁班猫2N

---

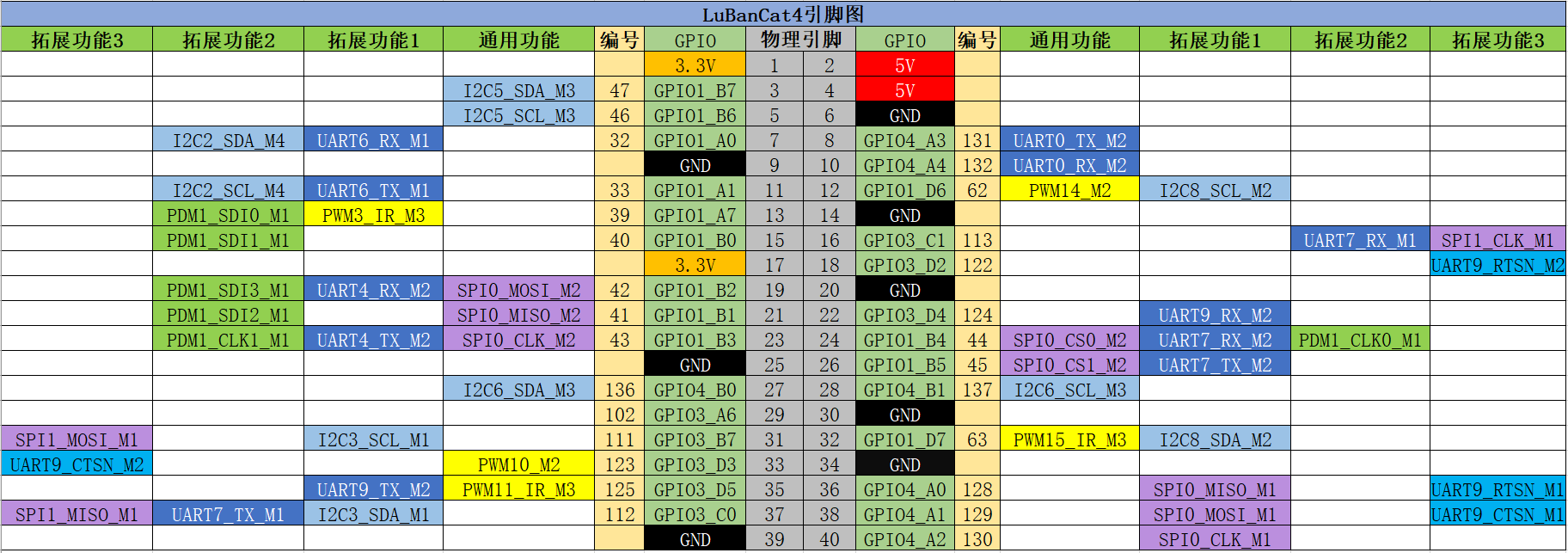

3.7. 鲁班猫4
