8. 设备树¶

8.1. 设备树概述¶

Linux内核自3.x版本起引入设备树（Device Tree，DT）机制，用于实现驱动代码与硬件描述的分离。

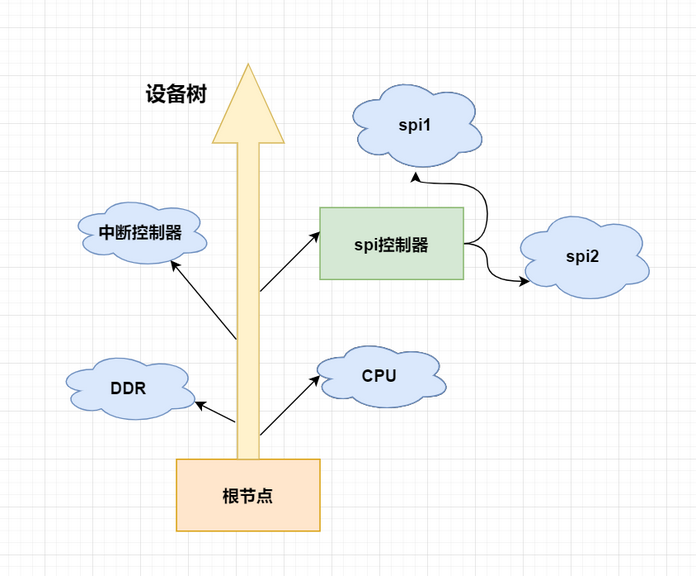

设备树以树状结构描述硬件平台的组成关系，内核在启动过程中解析设备树，并根据其中的硬件节点完成设备与驱动的匹配和初始化。

通过定制不同的设备树文件，可以在不修改驱动代码的情况下支持不同的硬件平台，例如 I2C、SPI、MIPI、Mini-PCIe、I2S 等接口。

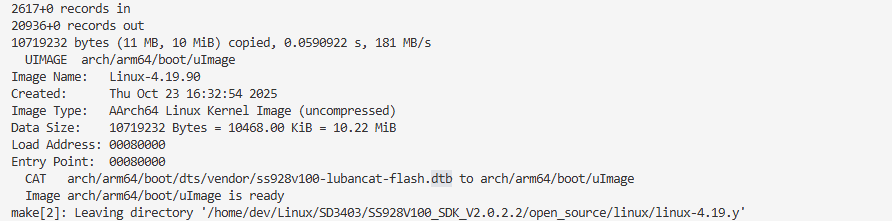

在编译内核镜像时，设备树（Device Tree Blob，DTB）会与内核镜像一同打包。

在内核启动过程中，系统会解析设备树（Device Tree），根据其中定义的硬件节点，通过 compatible 属性完成设备与驱动的匹配。

在海思平台中，设备树的主要作用是描述并使能片上控制器节点，用于完成驱动匹配及基础资源声明。与具体板级实现强相关的内容，如引脚复用（pinmux）、电源、复位以及时序控制，并未完全通过设备树进行描述，而是由厂商提供的私有内核模块或外设驱动直接完成。

在该架构下，IO控制通常直接通过对应控制器的寄存器进行配置。例如在PCIe场景中：

该机制不依赖设备树中的pinctrl、gpio或reset等通用框架。

由于外设驱动与SoC资源描述相对分离，且部分复杂外设依赖用户层驱动或私有内核模块完成初始化，海思平台（如Hi3403）的设备树内容相对简洁，通常仅包含片上控制器等基础节点，一般情况下无需频繁修改。

在主线Linux中，设备树通常用于完整描述硬件拓扑结构和板级连接关系，引脚复用、电源管理、复位控制等资源，均通过标准化的 DT binding（如 pinctrl、gpio、regulator、reset）进行建模，并由内核通用框架统一管理。

相比之下，海思平台采用设备树轻描述、驱动直控硬件的方式，其差异主要体现在初始化职责的划分上。

在海思平台上进行系统或驱动开发时，应优先遵循平台既有的初始化机制，避免直接套用主线Linux的DT binding模式，以免造成初始化流程重复或资源冲突。

有关io复用功能的几种配置方式，可以查看文档引脚功能配置寄存器修改
